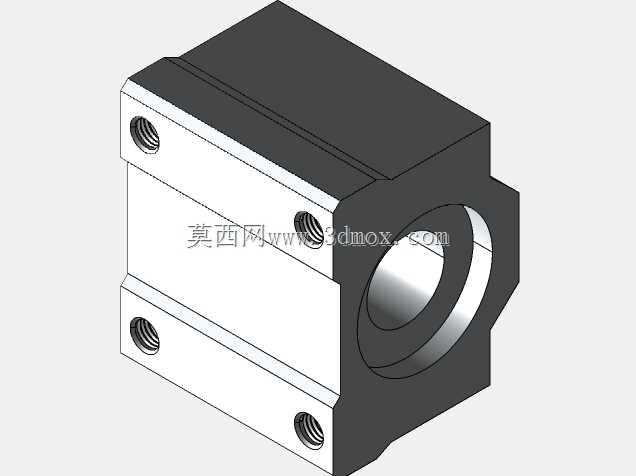

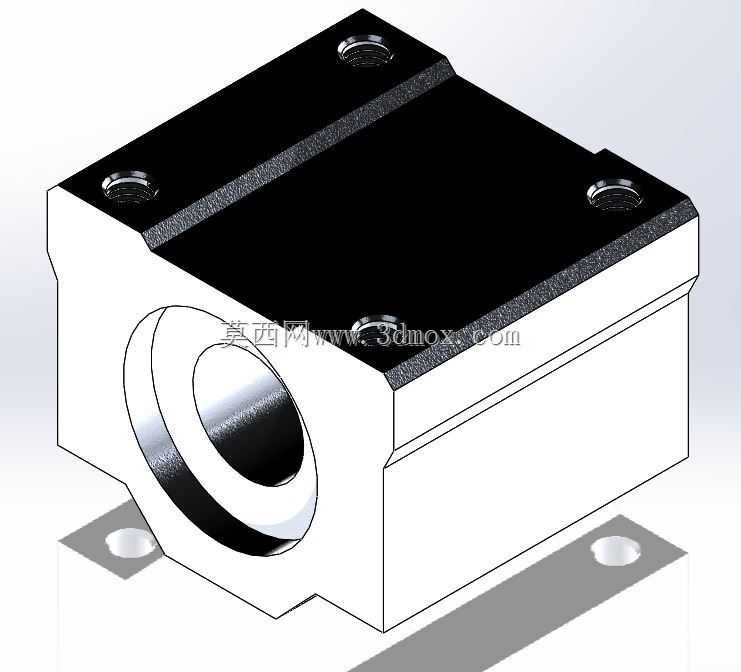

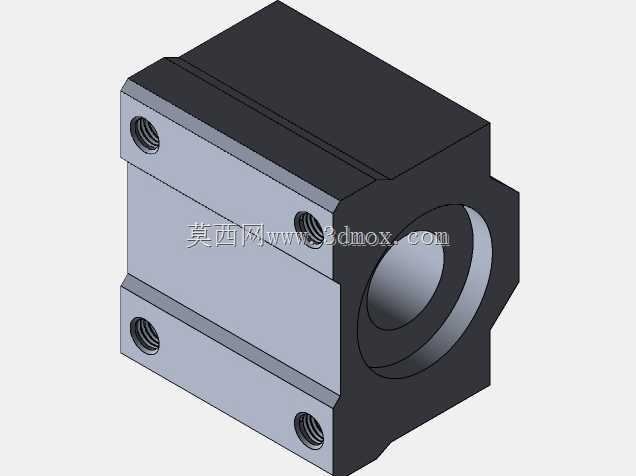

SCS16UU箱式直线滑动轴承单元

这款SCS16UU箱式直线轴承单元是线性传动系统里的核心导向承载部件，主要适配直径16mm的光轴使用，在各类需要精准直线往复运动的工业场景中承担导向与载荷传递作用，常见于自动化生产线的物料推送机构、3D打印设备的运动轴模组、包装机械的进给工位、木工雕刻机的移动滑台以及电子加工设备的点位移动单元，能够在连续往复的直线运动中保持稳定的运行精度，降低运动副的摩擦损耗。

从功能特性来看，该单元采用箱式封闭结构设计，集成了直线轴承与安装基座，相比独立的直线轴承省去了额外加工轴承座的工序，自身的基座部分直接预留了四个安装固定孔，可通过螺栓直接锁紧在设备的安装平面上，安装对位便捷，整体刚性更强，能够同时承受一定的径向载荷与小幅的偏载力矩，运行过程中轴承内部的滚珠循环结构可将滑动摩擦转化为滚动摩擦，运行阻力小，低速运行无爬行现象，长期使用磨损量小，维护成本低。

设计思路上，这款单元将轴承与安装座做了一体化集成处理，基座采用铝合金材质做表面发黑处理，兼顾轻量化与防锈性能，轴承内圈与光轴配合的工作面做了精密研磨处理，保证与光轴的配合间隙控制在合理范围，既不会出现卡滞也不会有过大的旷量影响导向精度。四个安装孔分布在基座顶面的四个角位，安装孔的位置间距符合行业通用的安装尺寸规范，能够直接替换同规格的同类产品，无需对设备原有安装位做二次修改。

外形与安装边界方面，该单元整体为方正的块式结构，中心通孔为16mm的轴承安装位，整体高度、长度与宽度尺寸适配常规的16mm轴径线性模组安装空间，安装时需要保证配合光轴的平行度偏差在允许范围内，固定螺栓的锁紧扭矩符合标准要求，避免基座受力变形导致轴承卡滞。运行过程中可根据工况需求定期在轴承的注油位补充润滑脂，进一步延长单元的使用寿命，保证运动精度的长期稳定性。
