42BYGH60混合式步进电机结构设计

这款42规格的两相混合式步进电机，是小型自动化设备里应用极广的执行元件，日常做结构选型时经常会碰到这类标准件的建模需求，毕竟很多桌面级设备、小型模组的动力源都靠它提供精准的角位移输出。从实际应用场景来看，这类电机常出现在3D打印机的进给轴、小型点胶机的位移平台、桌面雕刻机的传动端、自动化检测设备的送料机构里，也会用在智能门禁的闸机驱动、小型包装设备的拉膜机构上，凡是需要开环控制下精准定位、低速大扭矩输出的工位，基本都能看到它的身影。

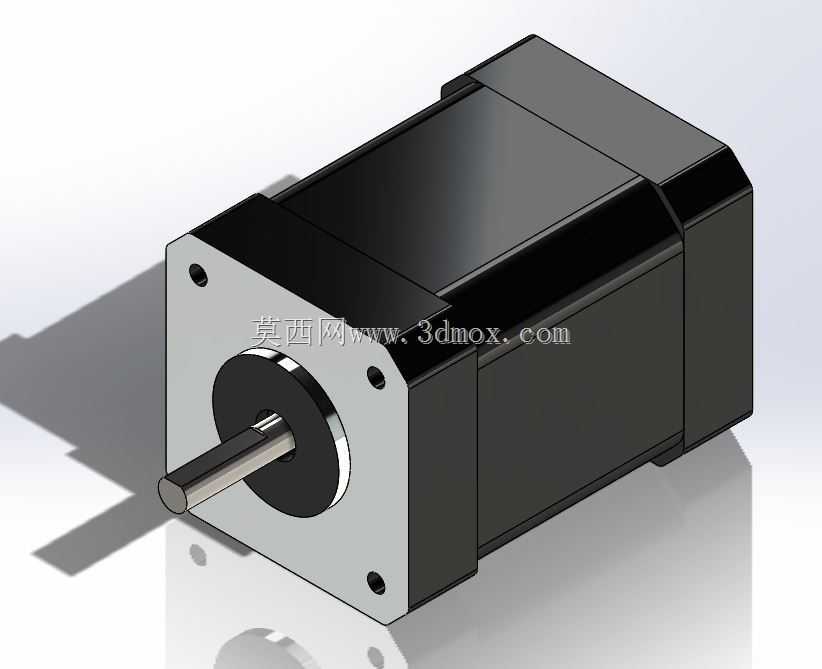

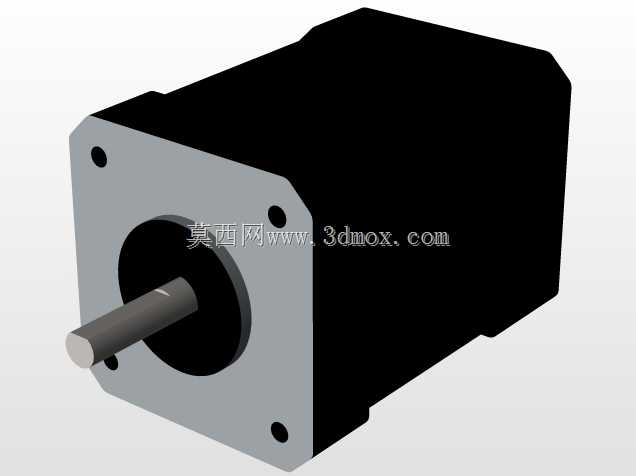

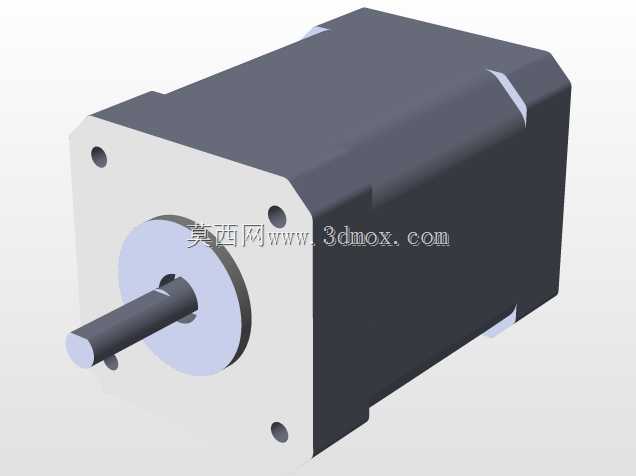

从设计思路上看，这个模型还原了实物的完整装配关系：前端盖采用方形安装法兰结构，四个安装孔位严格遵循42系列步进电机的通用安装规范，法兰边长42mm，安装孔中心距31mm，输出轴直径5mm，轴伸长度24mm，这些尺寸边界都是选型时必须核对的安装参数，建模时特意保留了轴端的D型切边结构，方便后续装配联轴器时做周向定位，避免传动打滑。机身部分长度60mm，后端集成了接线端的结构，外壳采用拉伸铝型材的质感做了还原，表面的散热筋结构也做了简化处理，既保证外观和实物一致，也不会让模型过于冗余影响装配效率。

功能特性上，这类步进电机靠脉冲信号驱动，每接收到一个脉冲就转动固定的步距角，不需要额外的反馈装置就能实现一定精度的位置控制，搭配对应的驱动器可以实现细分驱动，大幅降低低速运行时的振动。模型里还原了前后端盖的轴承安装位、定子转子的装配层级，做整机装配时可以直接把这个模型导入装配体，核对安装空间是否干涉，比如和电机安装座的配合间隙、输出轴和联轴器的配合长度、接线端的走线空间是否足够，不用再单独花时间测绘标准件，能大幅缩短结构设计的周期。

做这类标准电机的建模时，最需要注意的就是安装尺寸的准确性，毕竟这类件都是外购标准件，一旦安装孔位、轴径、机身长度的尺寸出错，后续加工出来的安装板就会直接报废，所以建模时所有配合尺寸都严格按照实物样本的参数来做，非配合的外观细节做了适度简化，既满足选型装配的使用需求，也不会占用过多的模型资源，不管是做设备方案展示、装配干涉检查还是工程图导出，这个模型都能满足日常的设计使用需求。
