步进电机用绕线式挠性联轴器

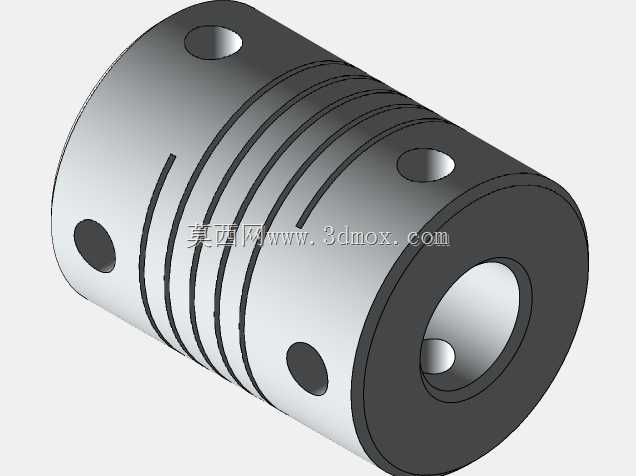

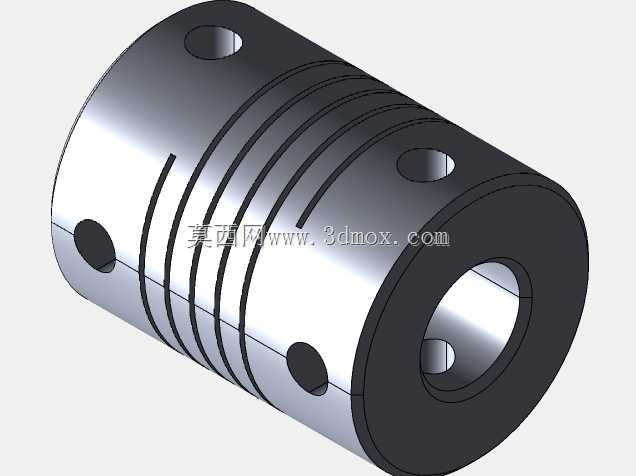

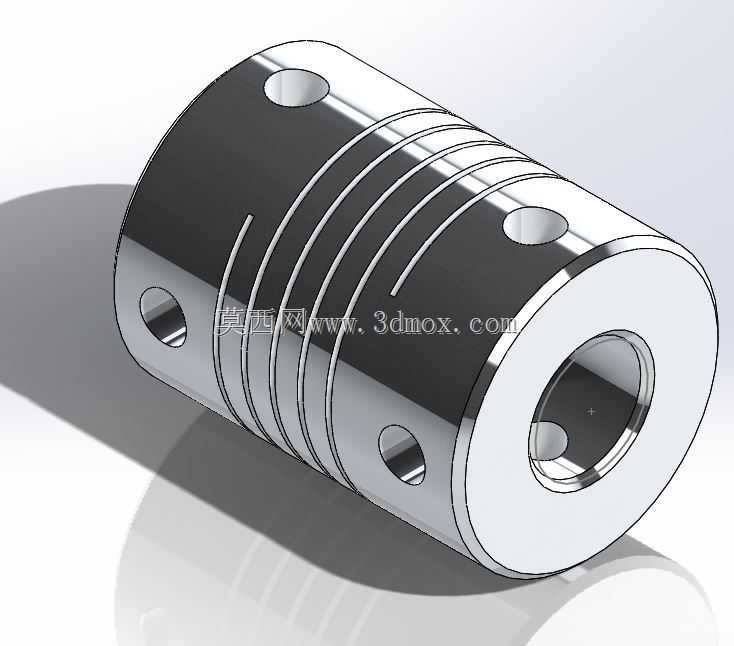

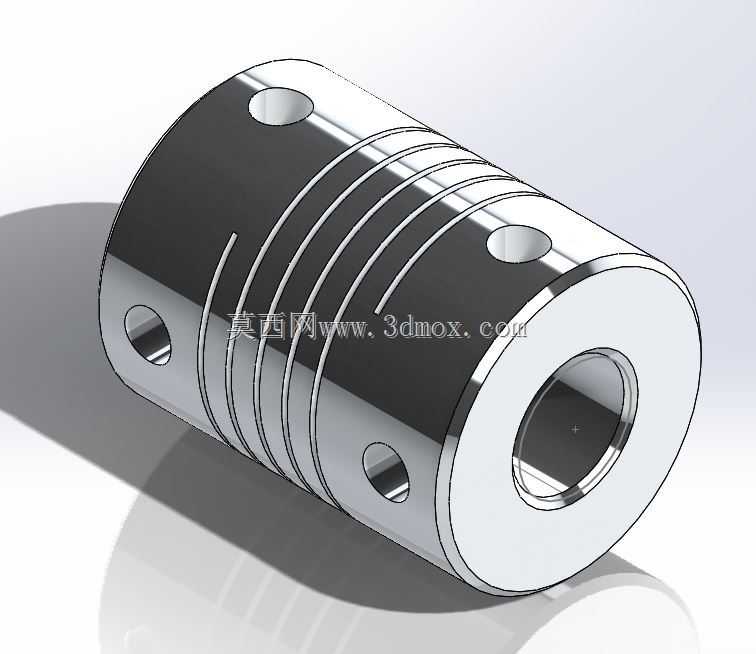

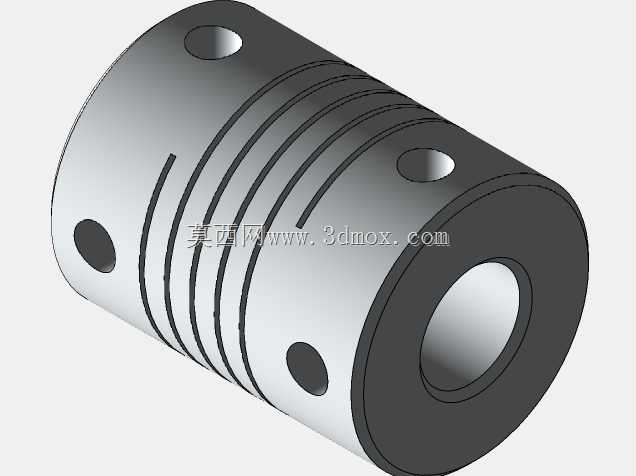

这款绕线式挠性联轴器，是面向小型步进电机、伺服电机传动场景开发的精密连接件，在3C自动化点胶设备、桌面级数控雕刻机、小型传送带驱动模组、实验室精密位移平台这类对传动精度有要求的设备中应用广泛，核心作用是在电机轴与从动负载轴之间建立稳定的扭矩传递路径，同时抵消两轴安装过程中产生的径向偏差、角向偏差与轴向窜动，避免刚性连接带来的轴承额外负载、轴件弯曲变形甚至电机堵转损坏的问题。产品采用一体化金属坯料加工而成，整体为圆柱状结构，中心开设贯通的轴孔，两端对称分布四个径向紧定螺钉孔，用于安装顶丝分别锁紧电机输出轴与从动轴，实现无间隙的轴间固定。外圆面加工有连续的螺旋绕线槽，这一结构是实现挠性补偿的核心：螺旋槽的存在让联轴器本体具备可控的弹性变形能力，既可以在传递扭矩时保持足够的扭转刚性，保证传动的同步精度，不会出现明显的回转空程，又能在两轴存在对中误差时，通过槽体的微小形变吸收偏差，同时还能一定程度上吸收传动过程中的振动，降低设备运行的噪音，提升传动系统的稳定性。从安装边界来看，这类联轴器的外径、总长与轴孔尺寸形成系列化的适配规格，安装时仅需保证两端轴的插入深度符合螺钉锁紧的有效范围，无需额外的复杂安装座，直接套入轴件后锁紧顶丝即可完成装配，整体占用安装空间极小，非常适合结构紧凑的小型自动化设备内部布局。设计过程中重点平衡了扭转刚性与挠性补偿量的关系，槽宽、螺距与槽深的参数经过反复校核，既避免刚度过高导致补偿能力不足，也防止刚度过低造成传动滞后，同时选用铝合金作为加工基材，兼顾了轻量化与足够的结构强度，表面做阳极氧化处理提升耐磨与抗腐蚀性能，能够在常规工业环境下长期稳定运行，无需额外维护。
