3/4规格内槽镗刀杆三维结构设计

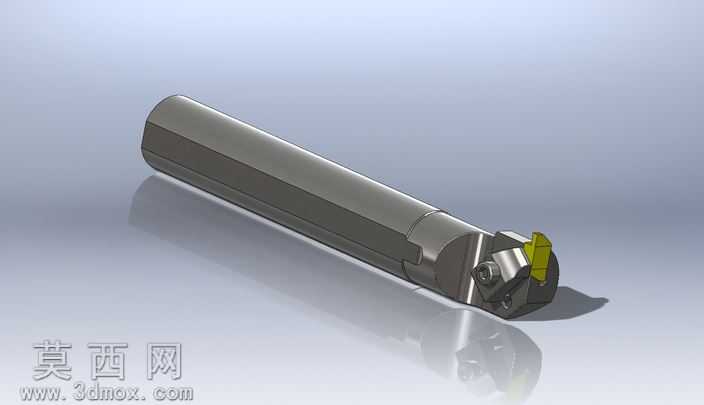

本模型为3/4规格内槽镗刀杆的三维设计成果，建模过程以机械加工刀具的实际工程参数为核心依据，首先通过草图绘制完成刀杆主体的截面轮廓，采用拉伸特征构建刀杆的长条形基体，针对刀杆的夹持段做了等截面方型结构设计，保证刀杆装入车床刀架后具备足够的夹持稳定性，避免切削过程中出现颤振偏移。刀杆的工作端采用局部切除与凸台构建的方式完成刀座结构设计，精准还原了刀片安装位的定位槽、压紧螺钉孔的结构特征，刀片定位面的角度参数完全匹配实际内槽镗削的切削角度需求，保证安装刀片后可获得合理的切削前角与后角，减少切削过程中的刀具磨损。材质渲染阶段，刀杆主体采用硬质合金钢的哑光金属材质，还原了发黑处理后的刀杆表面质感，压紧螺钉采用高强度不锈钢材质，突出金属紧固件的光泽与结构细节，切削刀片部分采用硬质合金涂层材质，通过黄色涂层的色彩区分，清晰展现刀片的切削刃轮廓与安装位置。结构设计上充分考虑了内槽加工的工况需求，刀杆整体做了等强度优化，在保证刀杆整体刚性的前提下，工作端的颈部尺寸适配内孔加工的避让需求，避免加工过程中刀杆与工件内壁发生干涉。建模过程中对所有装配配合面做了公差适配的结构处理，刀片安装槽的定位尺寸、螺钉孔的同轴度都按照实际加工的装配要求进行参数化设定，保证模型可直接用于后续的工程图导出、加工工艺模拟以及刀具装配验证。整体模型结构完整，细节还原度高，既可以作为数控加工教学的刀具结构演示素材，也可用于虚拟加工场景的刀具库搭建，为内槽镗削加工的工艺仿真提供精准的刀具模型支撑。
