台式电脑主板带散热组件结构设计

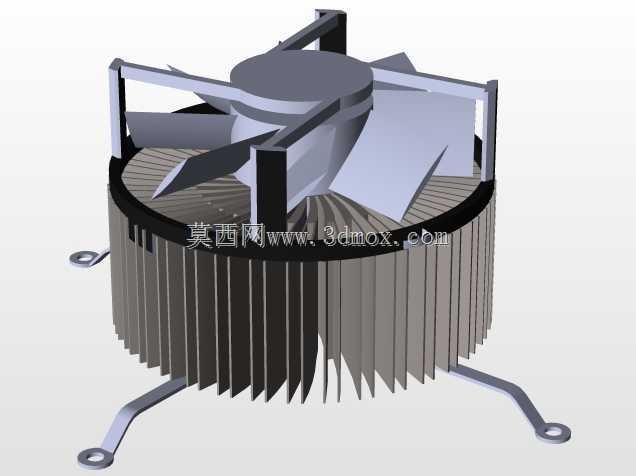

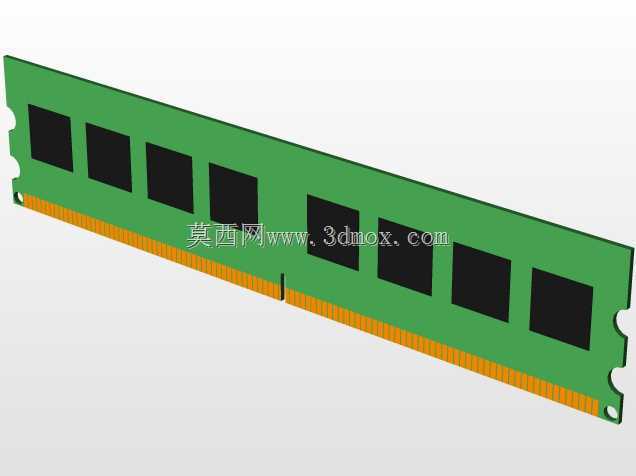

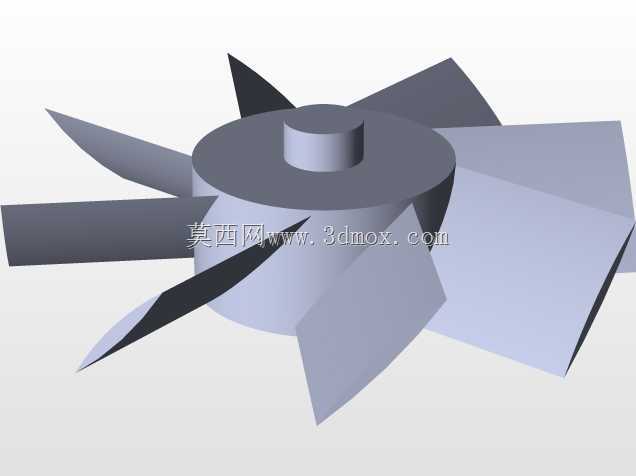

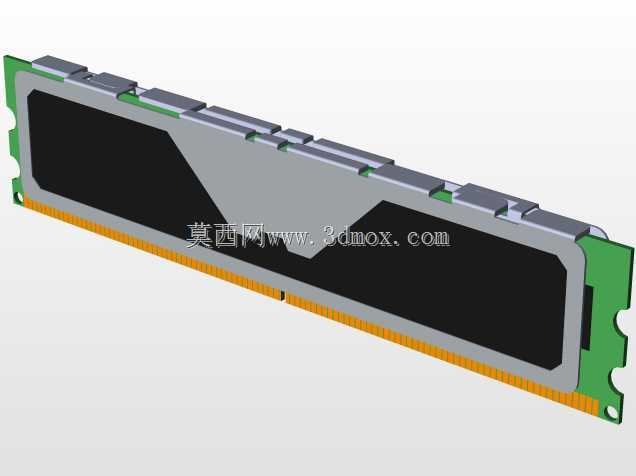

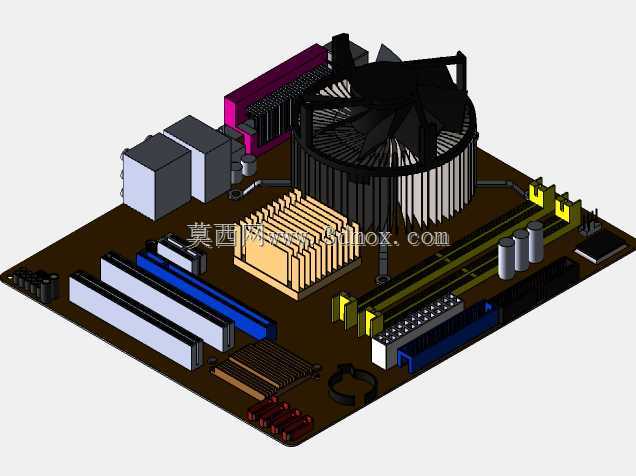

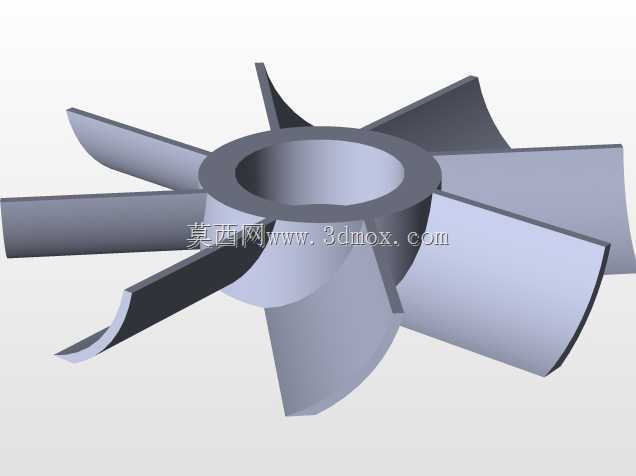

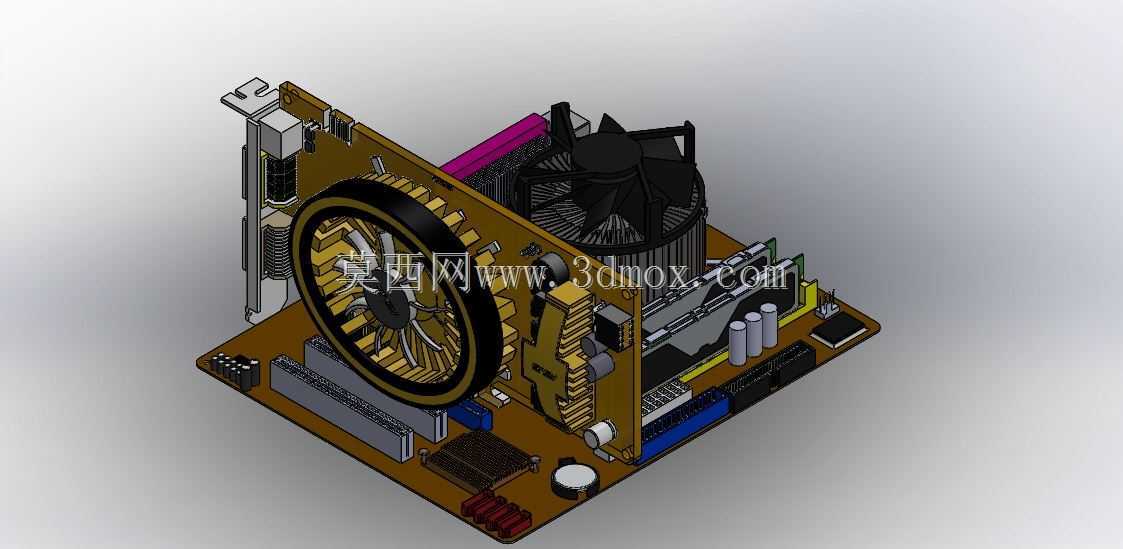

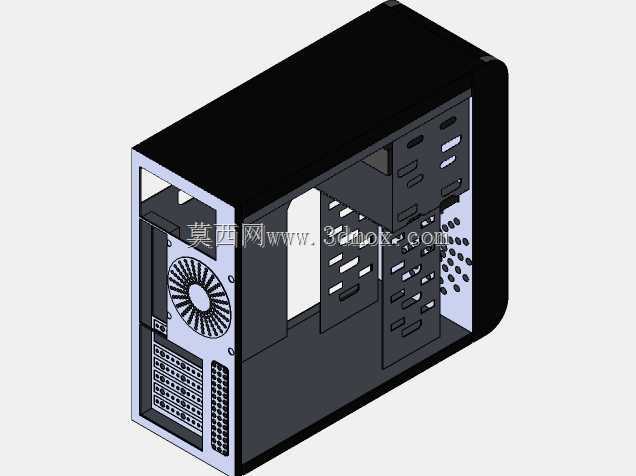

本次呈现的台式电脑主板搭载散热组件的结构设计，是面向消费级台式主机核心承载部件的精细化三维设计成果，在日常家用办公、电竞游戏、图形工作站等多种台式机应用场景中，都能为整机硬件运行提供稳定的硬件承载与连接支撑。作为台式主机的核心硬件载体，这块主板承担着CPU、内存、显卡、存储设备等核心硬件的电气连接与物理固定功能，所有板载元件的布局都围绕硬件运行的稳定性与安装便捷性展开设计。从功能特性来看，板上集成了CPU供电模块、内存插槽、PCIe扩展槽、存储接口、后置I/O接口等常用功能区域，同时搭配了主动式CPU散热风扇与辅助散热片，能够在硬件高负载运行时快速导出核心元件产生的热量，避免过热降频影响整机运行效率。设计过程中充分考虑了硬件安装的兼容性边界，板载元件的排布严格遵循标准ATX主板的安装孔位规范，整体外形尺寸适配常规中塔、全塔机箱的主板安装位，边缘预留了足够的走线空间与硬件插拔间隙，避免安装时出现元件干涉问题。散热组件的安装位设计匹配主流CPU扣具规格，风扇的风道走向顺着板载电容、供电模块的排布方向规划，能够在带走CPU热量的同时，顺带为周边供电元件提供辅助散热，提升板载元件的长期运行寿命。板上的各类接口位置都做了防呆设计与安装间隙预留，无论是内存、显卡的插拔，还是前置面板接线、存储设备接线的连接，都能在不拆卸其他元件的前提下完成操作，大幅降低了硬件组装与后期维护的操作难度。PCB板的层数设计与走线布局充分考虑了高速信号的传输稳定性，减少不同元件之间的信号干扰，保障高频硬件运行时的数据传输效率。整体结构在满足电气性能要求的前提下，尽可能优化了元件排布的紧凑性，在有限的板型空间内集成更多扩展功能的同时，也不会影响散热气流的正常流通，兼顾了功能扩展性与运行稳定性的双重需求。
