履带式管道检测作业机器人结构设计

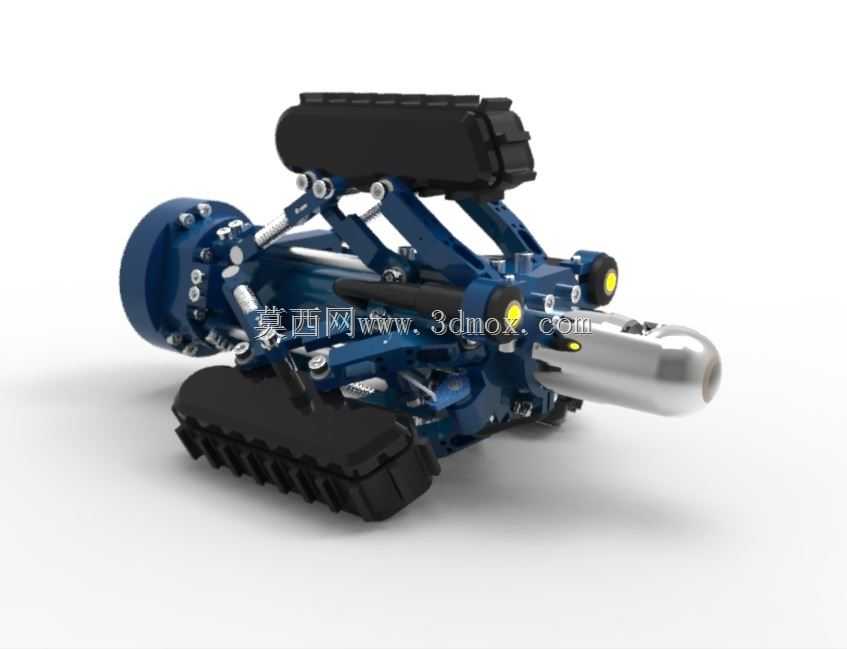

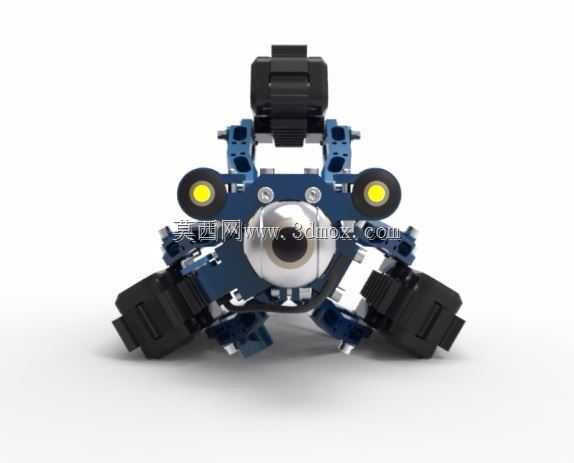

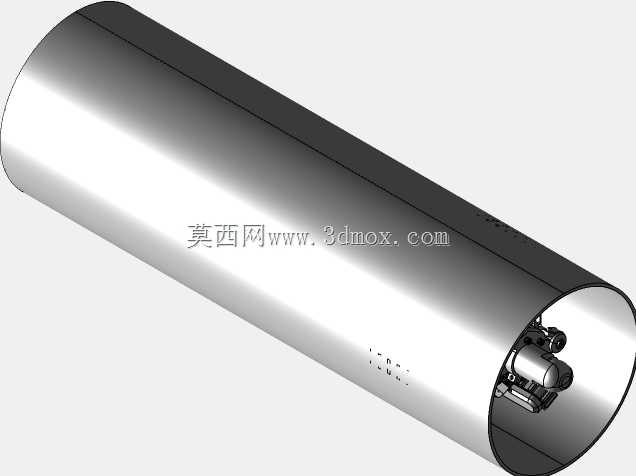

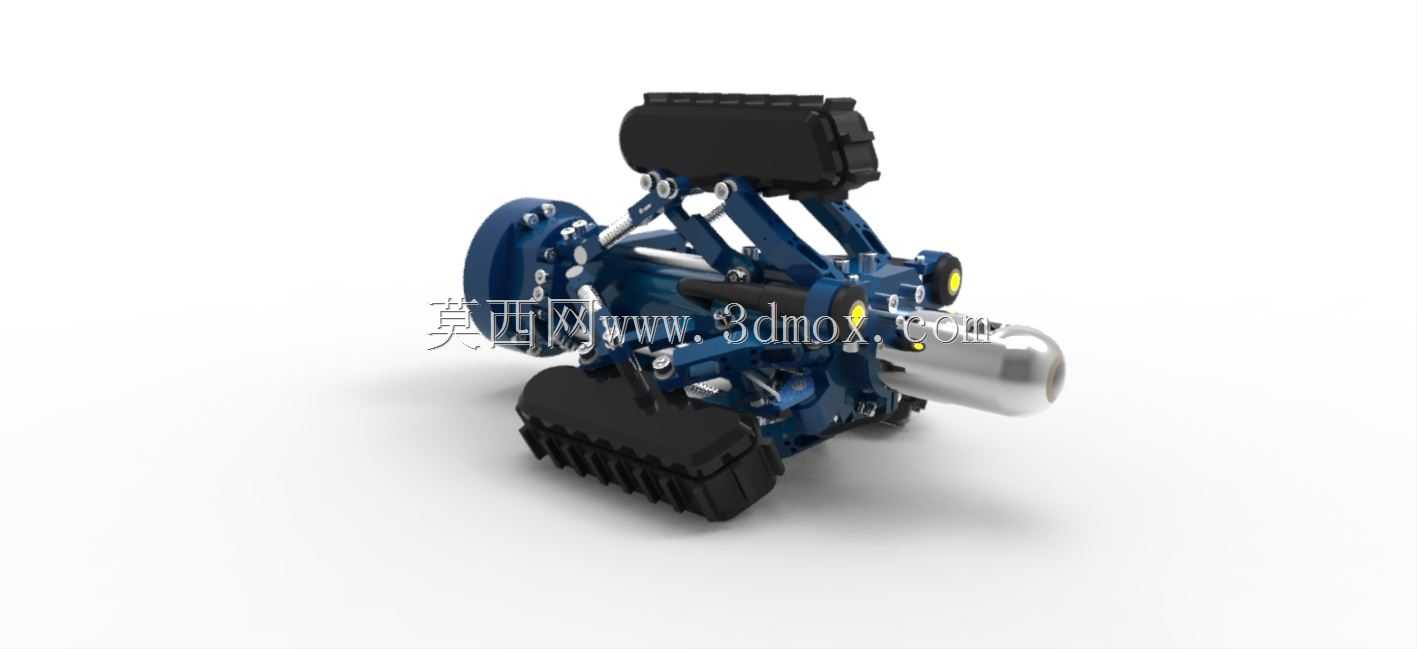

这款履带式管道作业机器人主要面向市政给排水管网、工业输送管线、油气长输管道的内部检测与维护场景，可替代人工进入管径适配的封闭管道内部，完成管壁缺陷排查、淤积探测、异物定位、轻度清理等作业任务，解决传统人工下井作业风险高、效率低、小管径人员无法进入的行业痛点，适配多类材质的水平或小坡度管道作业需求。整机采用对称式履带行走布局，双侧履带通过独立的铰接悬架结构与主机身连接，悬架内置弹性支撑组件，可根据管道内壁弧度、管壁凸起障碍、淤积层厚度自适应调整履带张紧角度与贴合力，保证在湿滑管壁、少量淤积、存在焊缝凸起的管内环境下都能获得足够的抓附力，避免行走打滑、卡滞问题。机身前端集成多组探测与作业模块，搭载的视觉检测单元可实时采集管壁画面，配套的传感组件可同步获取管道内径、形变、破损位置等数据，前端的作业接口可根据需求更换清理刷头、喷涂修复头等功能部件，实现检测与轻度维护作业一体化。设计阶段充分考虑管内作业的空间边界，整机径向尺寸经过紧凑化优化，可在适配管径范围内顺利通过弯头、变径段，机身整体采用密封式结构设计，可抵御管内潮湿环境、少量污水溅射的侵蚀，核心传动部件做了防卡滞处理，避免管内杂物卷入行走机构影响运行。行走履带采用深齿防滑橡胶材质，既可以保证足够的摩擦牵引力，又不会对管道内壁造成额外刮损，机身中部的动力与控制模块采用集成化布局，在缩小整机体积的同时预留了足够的散热空间，保证长时间管内作业的运行稳定性。整机结构模块化程度高，履带模块、悬架模块、前端作业模块均可快速拆装，便于后期根据不同管径更换适配尺寸的行走组件，也方便故障部件的更换维护，无需整体拆解机身即可完成常规维保作业，大幅降低设备的使用与维护成本。
