旧款80mm轴流散热风扇升级改造结构

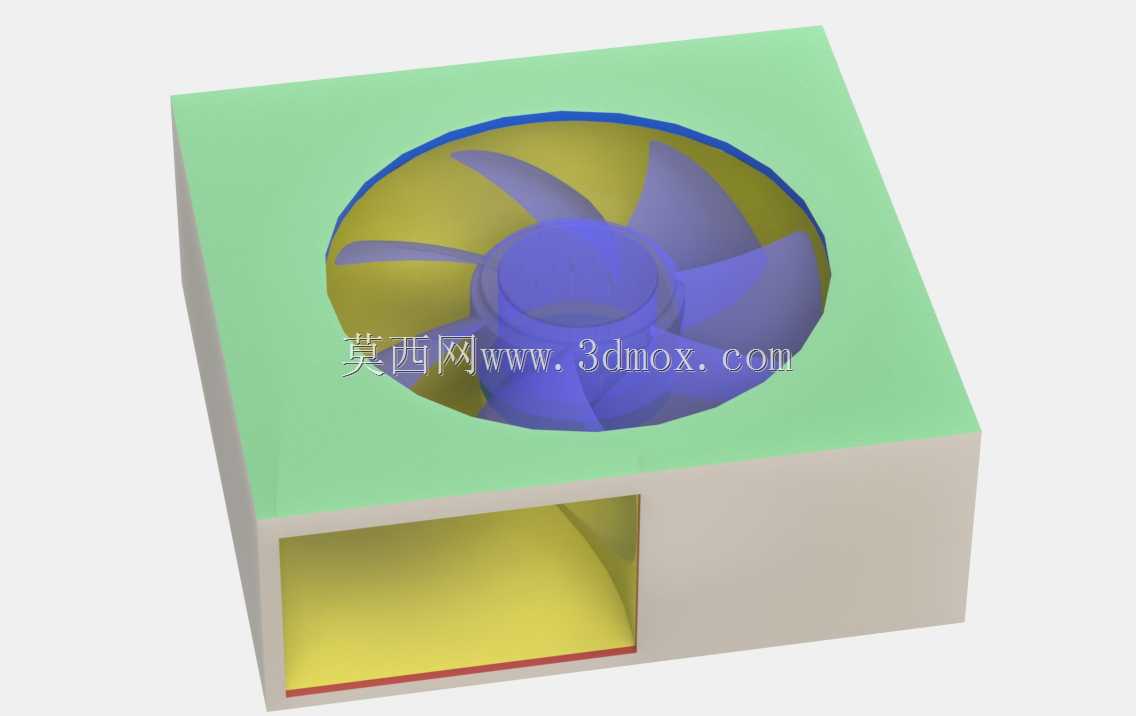

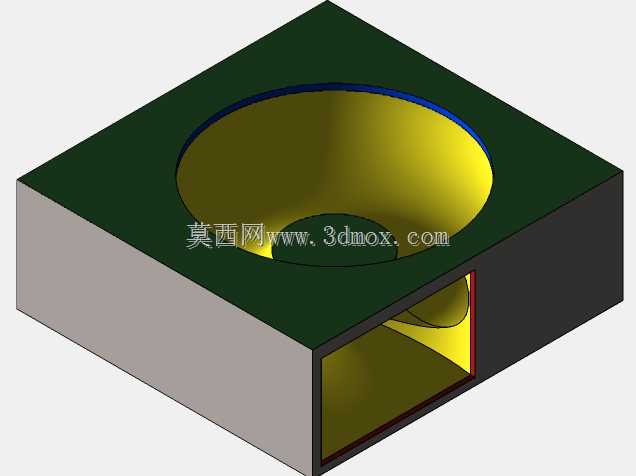

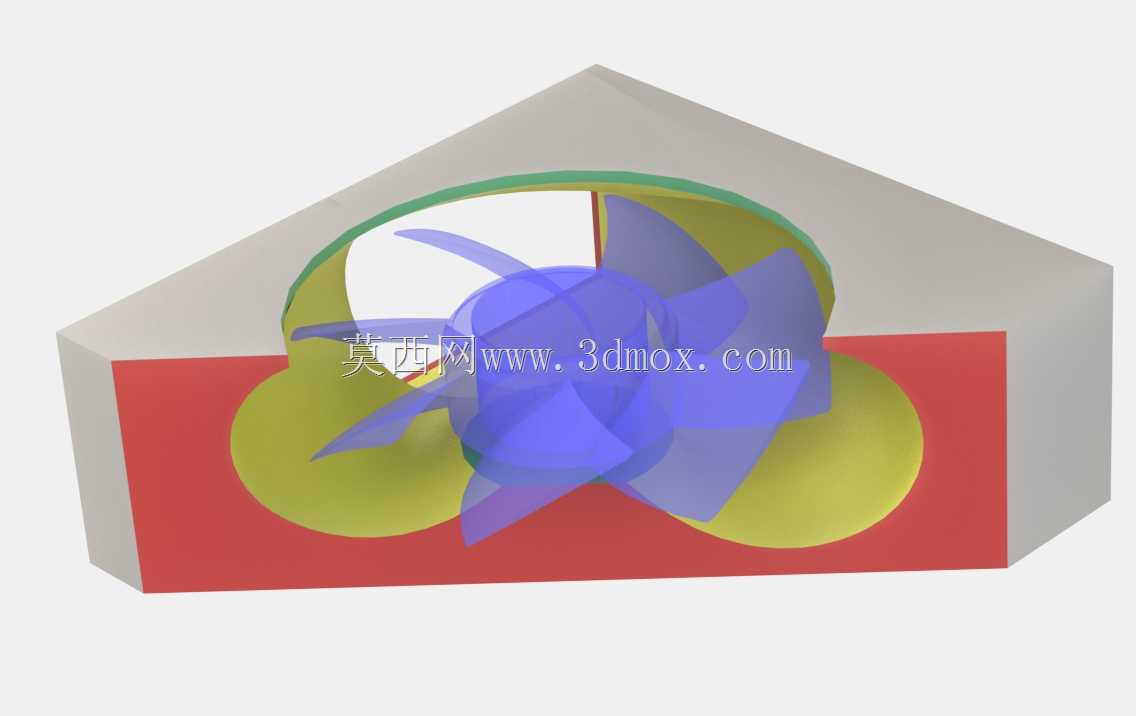

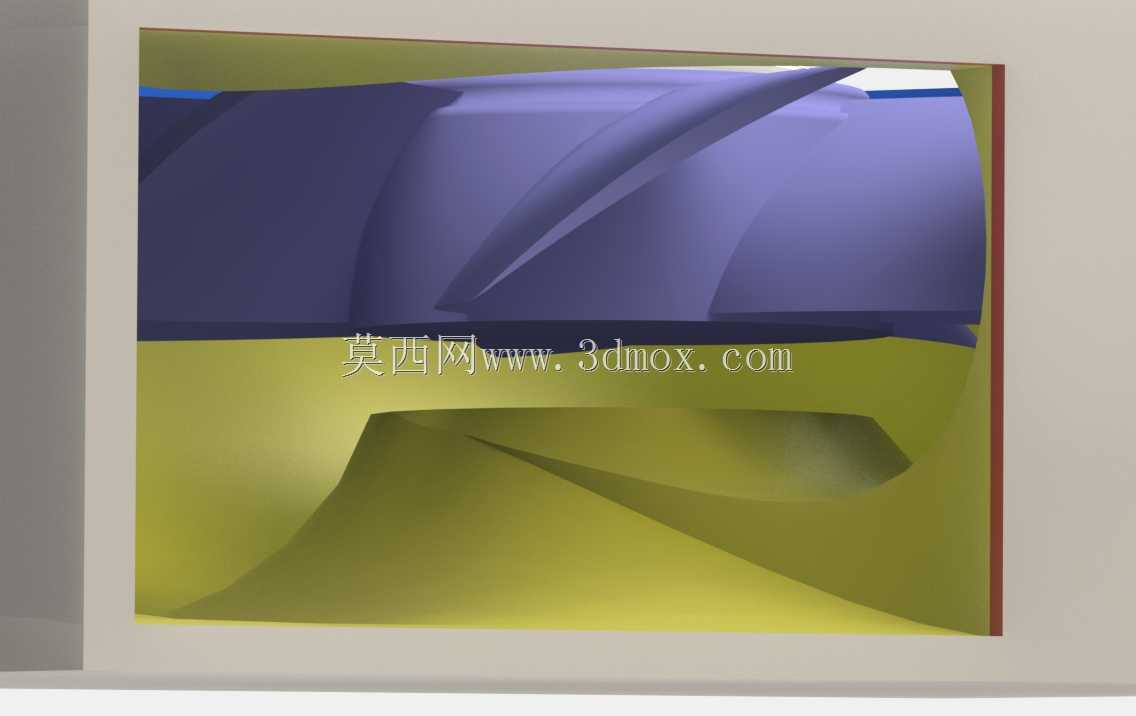

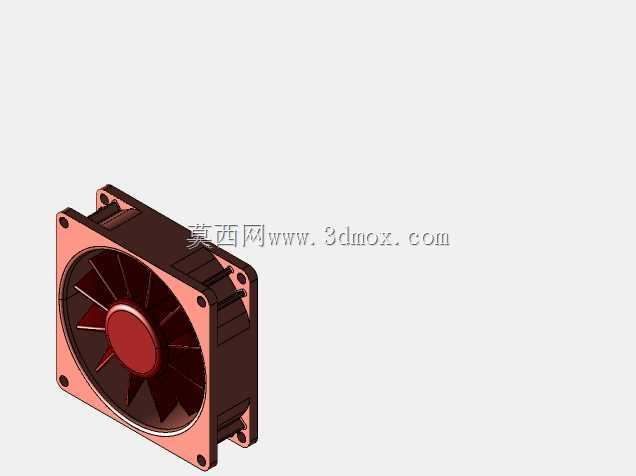

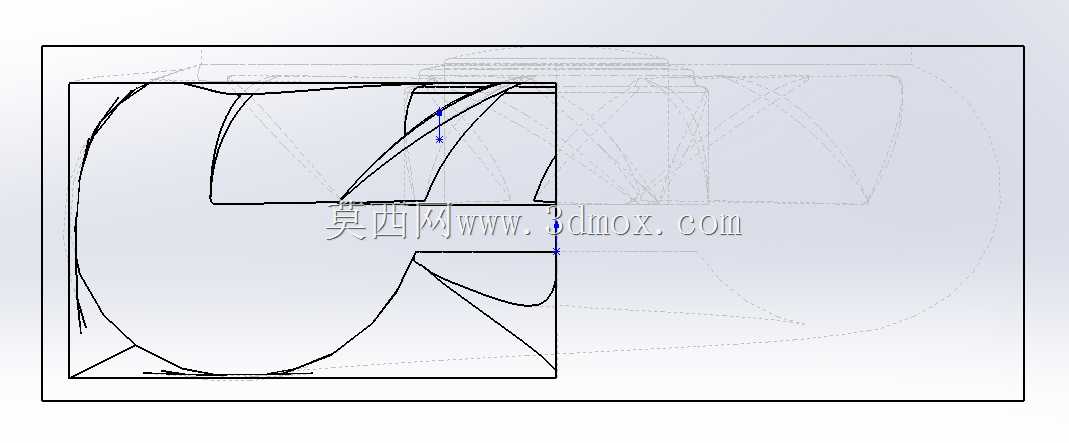

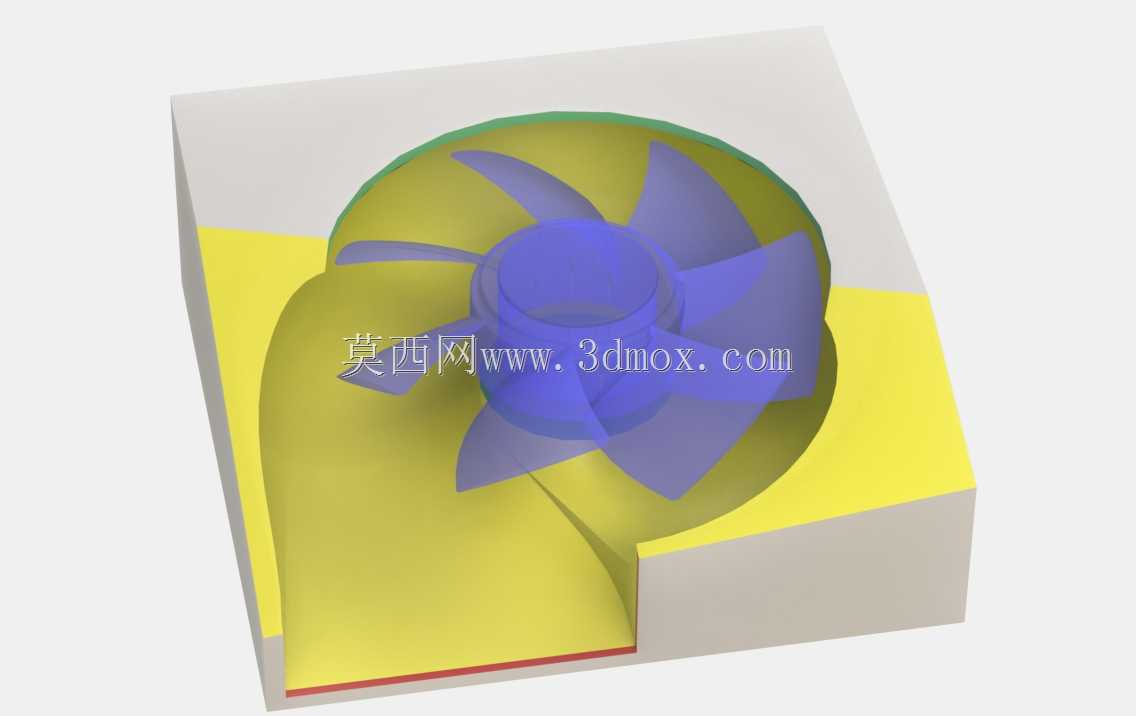

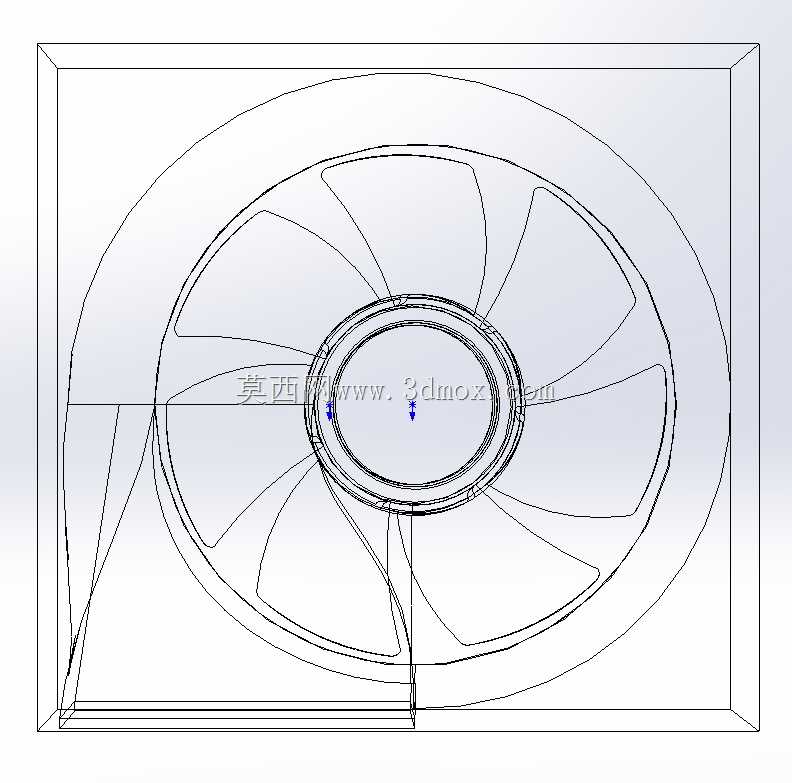

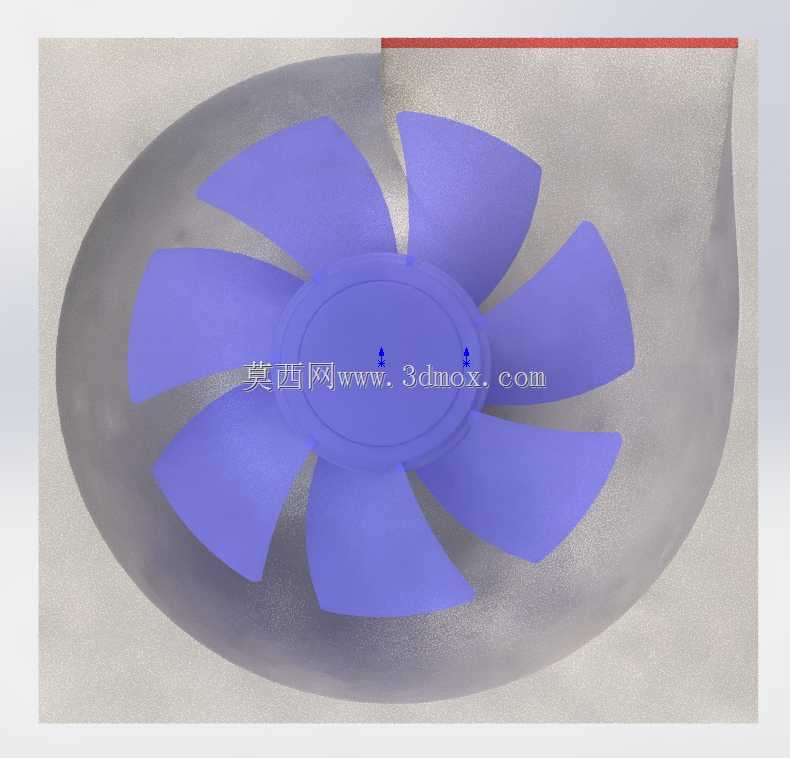

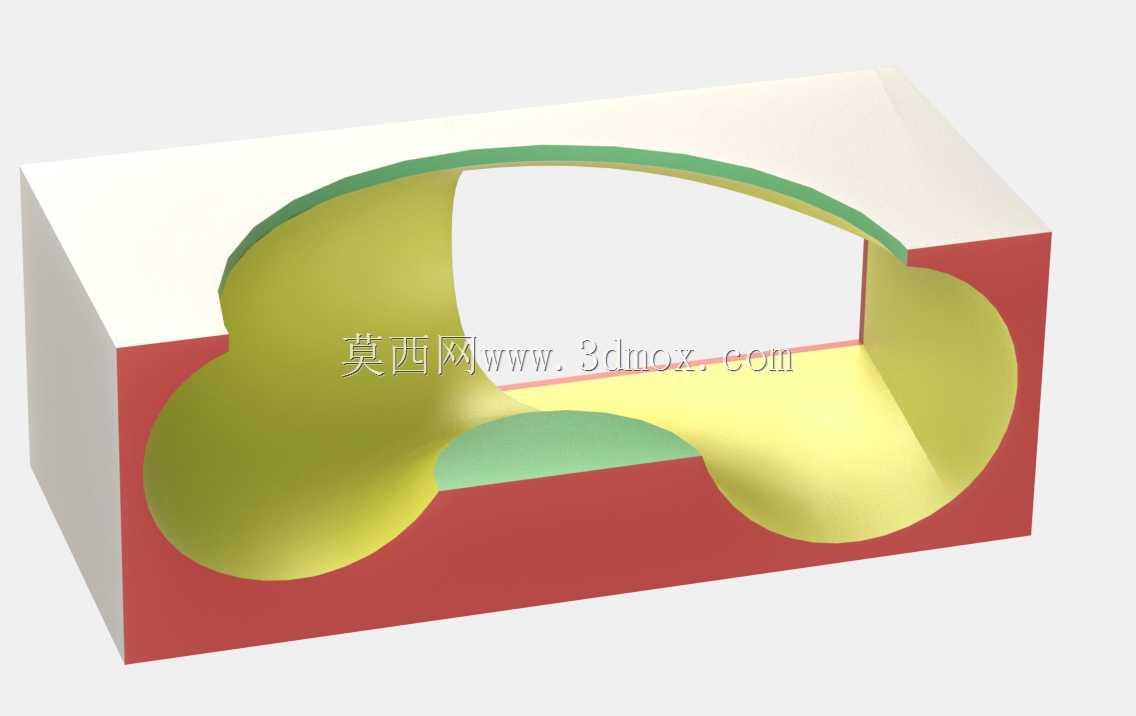

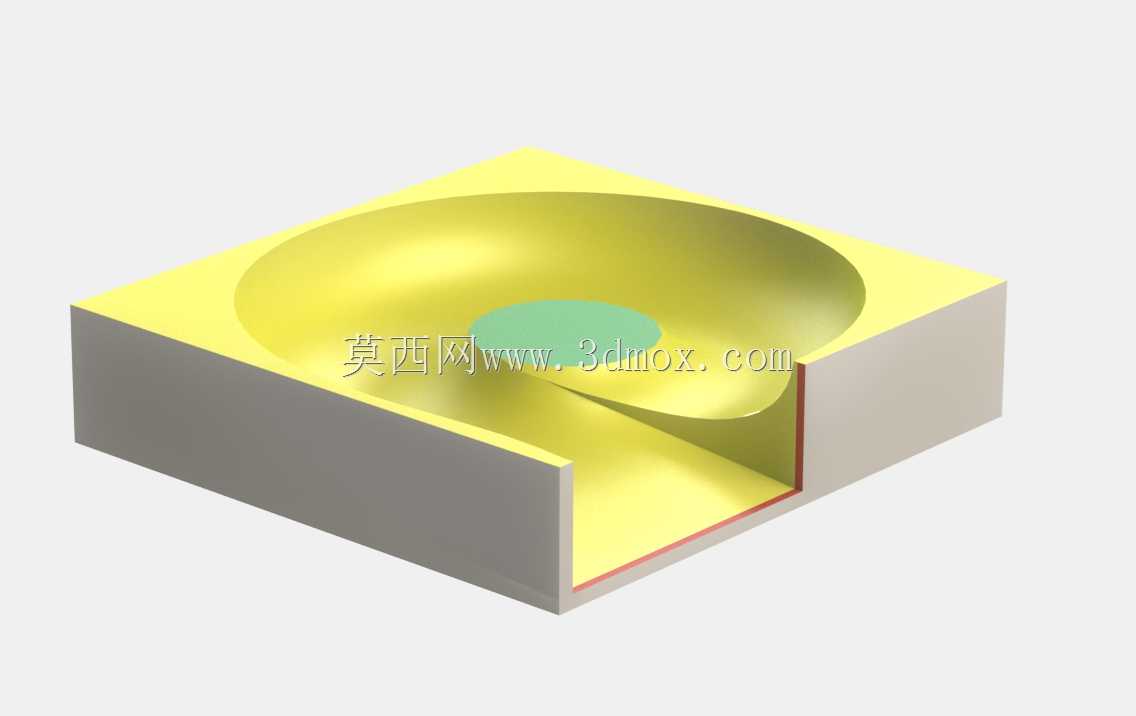

这款改造后的轴流散热风扇，核心适配桌面电脑、小型工控机柜、家用NAS存储设备等对散热噪音有较高要求的使用场景，这类场景中老旧80mm规格风扇往往因长期使用出现轴承磨损、震动加剧、噪音超标的问题，直接替换全新风扇不仅成本偏高，也会产生不必要的电子废弃物，本次改造正是针对这类存量老旧风扇的复用需求展开。从实际用途来看，改造后的风扇保留了原80mm×25mm标准规格的安装兼容性，可直接适配原有设备的风扇安装位，无需对设备外壳、固定结构做额外修改，核心功能是在维持原有散热风量的基础上，通过结构优化降低运行震动与风噪，实现老旧散热硬件的性能焕新。产品功能特性上，改造方案取消了原风扇中央的一体式电机托板结构，将电机支撑结构与外框做一体化优化设计，减少了中央结构对气流的阻挡，降低了气流穿过扇叶区域时的紊流产生概率；同时在风扇框体与安装接触面之间增设了双面泡棉缓冲结构，可吸收扇叶高速转动时传递到安装面的震动，避免震动带动设备壳体产生共振噪音，实际使用中可在同转速下将运行噪音降低3-5分贝，同时不会出现风量衰减的问题。设计思路上，整体改造围绕“低改动成本、高兼容适配”的核心原则展开，所有结构修改都基于原风扇的外框尺寸边界，扇叶部分保留原有成熟的动平衡设计，仅对支撑结构、缓冲结构做优化，既降低了改造的加工难度，也保证了改造后的运行可靠性；结构设计预留了20mm的高度压缩冗余，后续可根据超薄设备的安装需求，将整体厚度进一步压缩，适配更多紧凑型电子设备的散热安装需求。外形尺寸与安装边界方面，整体外框保持80mm×80mm的正方形标准安装尺寸，安装孔位完全符合行业通用的80mm风扇孔距规范，初始版本厚度维持25mm的标准厚度，后续迭代版本可将厚度压缩至20mm，安装时仅需对应原有设备的固定孔位锁付螺丝即可，泡棉缓冲层的厚度控制在1.4mm，不会额外增加安装所需的空间占用，也不会影响风扇与安装面的贴合紧密性。
