电子烟510转MAG磁吸适配连接组件

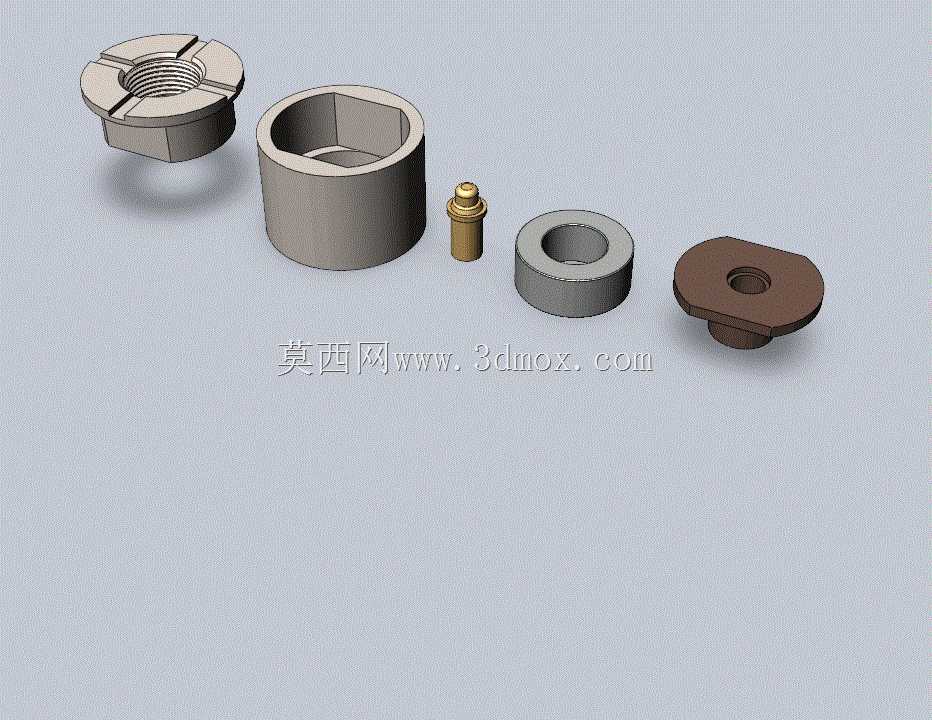

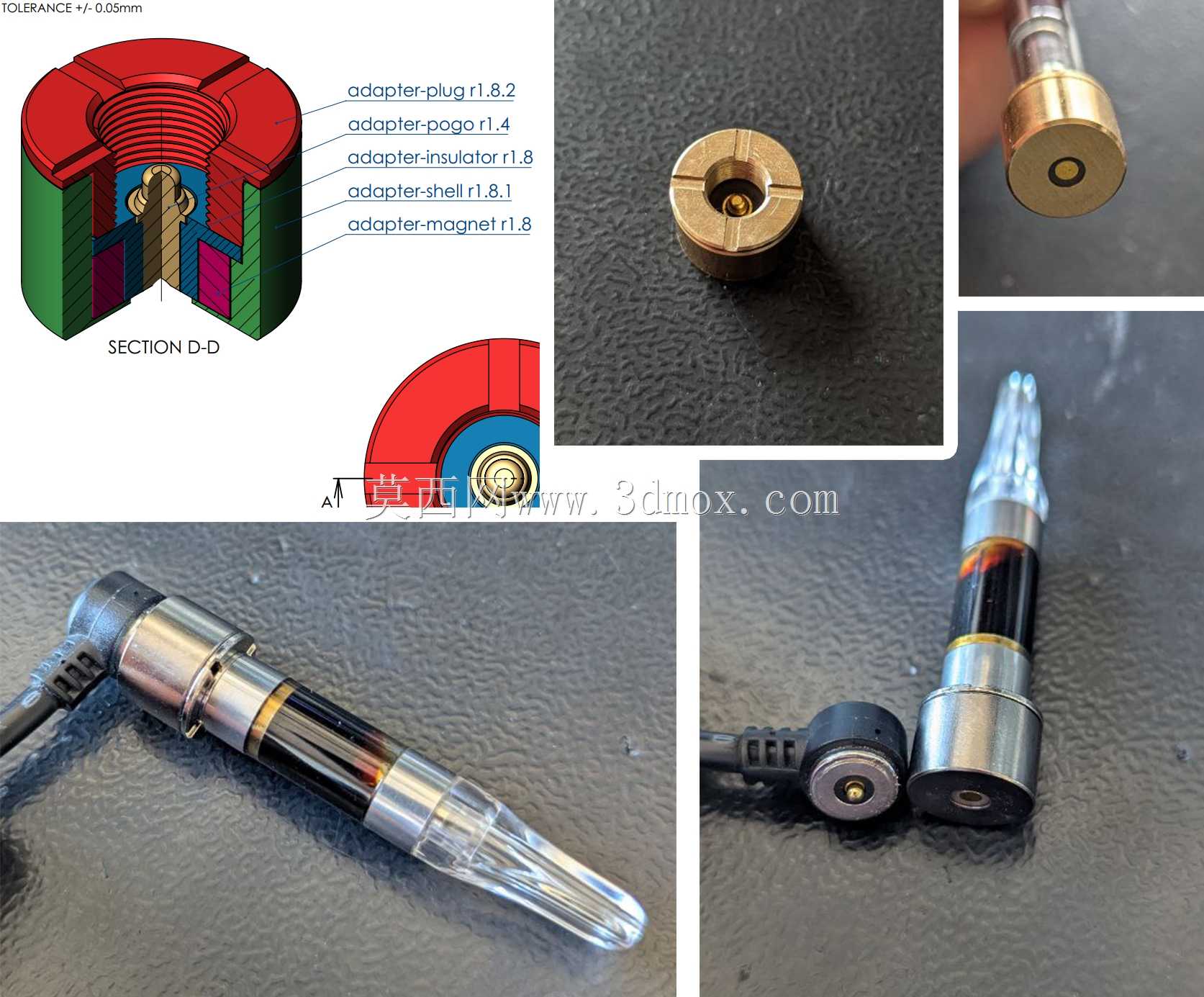

　　这套适配组件主要面向小型电子雾化设备的接口改装场景，解决不同规格雾化仓与主机底座的快速对接需求，核心是实现510标准螺纹接口到MAG磁吸接口的无工具快速切换，日常使用中无需反复旋拧螺纹，避免长期使用后螺纹滑牙、密封失效的常见问题。整套组件包含五个独立零件，分别是带内螺纹的法兰基座、压合式套筒、正极导电针、定位衬套以及磁吸底座，各零件之间采用小间隙公差配合，压入段的公差控制在±0.05mm范围内，既保证组装后无径向窜动，又能在常温下通过简易工装完成压装，无需额外粘接或焊接固定。

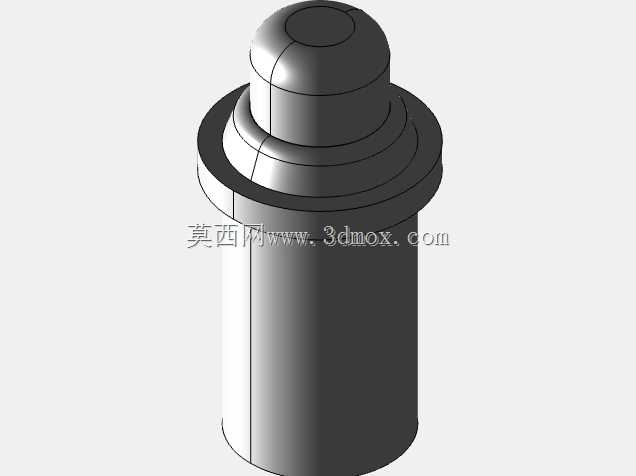

　　设计时优先考虑了接口的导电可靠性，正极采用独立的PoGo针结构，针体自带预紧弹簧，装配后始终保持与主机正极触点的稳定接触，避免接触不良导致的供电断续、发热不均问题；磁吸底座内嵌强磁体，与主机端的磁吸对位结构自动吸附，对位偏差在1mm范围内即可自动滑入正确位置，盲操作也能完成对接。从安装边界来看，法兰基座的最大外径为14mm，适配市面上绝大多数510规格的雾化仓外轮廓，基座下端的外螺纹段长度为3.2mm，拧入雾化仓底部后不会侵入储油腔内部，避免与内部导油结构、发热组件产生干涉；压合套筒的内孔为正六边形结构，与法兰基座下端的六角定位柱完全贴合，组装后可承受最大1.5N·m的扭转力矩，日常插拔、转动雾化仓时不会出现松脱。

　　定位衬套采用绝缘耐磨材质，套在正极导电针外侧，既实现正负极之间的电气隔离，又为导电针提供径向支撑，避免导电针受侧向力弯折；磁吸底座的外形为腰型结构，两个平行边做了0.3mm的倒角处理，与主机端的安装槽完全匹配，装入后不会随雾化仓转动，保证磁吸对位的一致性。整套组件的组装流程无需复杂工装，仅需配套的简易压入治具即可完成：先将正极导电针穿入定位衬套，再将衬套压入法兰基座的中心孔内，随后把压合套筒套在法兰基座的六角定位柱上压到位，最后将磁吸底座与套筒端部的定位结构对齐压合即可，整个组装过程单工位耗时不超过15秒，适合小批量手工组装或者小型自动化线装配。

　　实际使用中，这套适配器可以让原本仅支持510螺纹接口的雾化仓适配带MAG磁吸接口的主机，用户更换不同雾化仓时无需反复旋拧，一吸即可完成对接，拔取时直接拔出即可，相比传统螺纹连接，操作效率提升明显，同时也减少了螺纹处的磨损，延长雾化仓和主机接口的使用寿命。设计过程中特意规避了储油腔的密封风险，所有与雾化仓接触的端面都做了平面度管控，粗糙度控制在Ra1.6以下，装配后与雾化仓底部的密封硅胶圈完全贴合，不会出现渗油问题；导电针的头部做了圆弧过渡，避免顶伤主机端的正极触点，针体的伸缩行程为1.2mm，可兼容不同主机正极触点的高度差，保证接触压力稳定在0.8-1.2N之间，既不会因为压力过大顶坏触点，也不会因为压力过小导致接触电阻过大。各零件的壁厚都做了均衡设计，最薄处壁厚不小于0.8mm，保证零件在压装、日常使用中不会出现变形、开裂问题；磁吸底座的磁体嵌入槽深度经过精确计算，磁体装入后表面与底座端面齐平，不会突出刮伤主机表面，同时保证磁吸力在8-10N之间，日常携带时不会因为轻微晃动脱落，需要取下时也能轻松拔下。
