四节18650电芯收纳固定电池盒结构

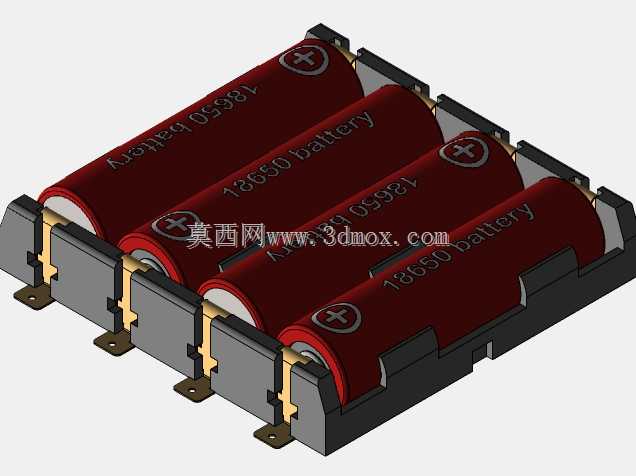

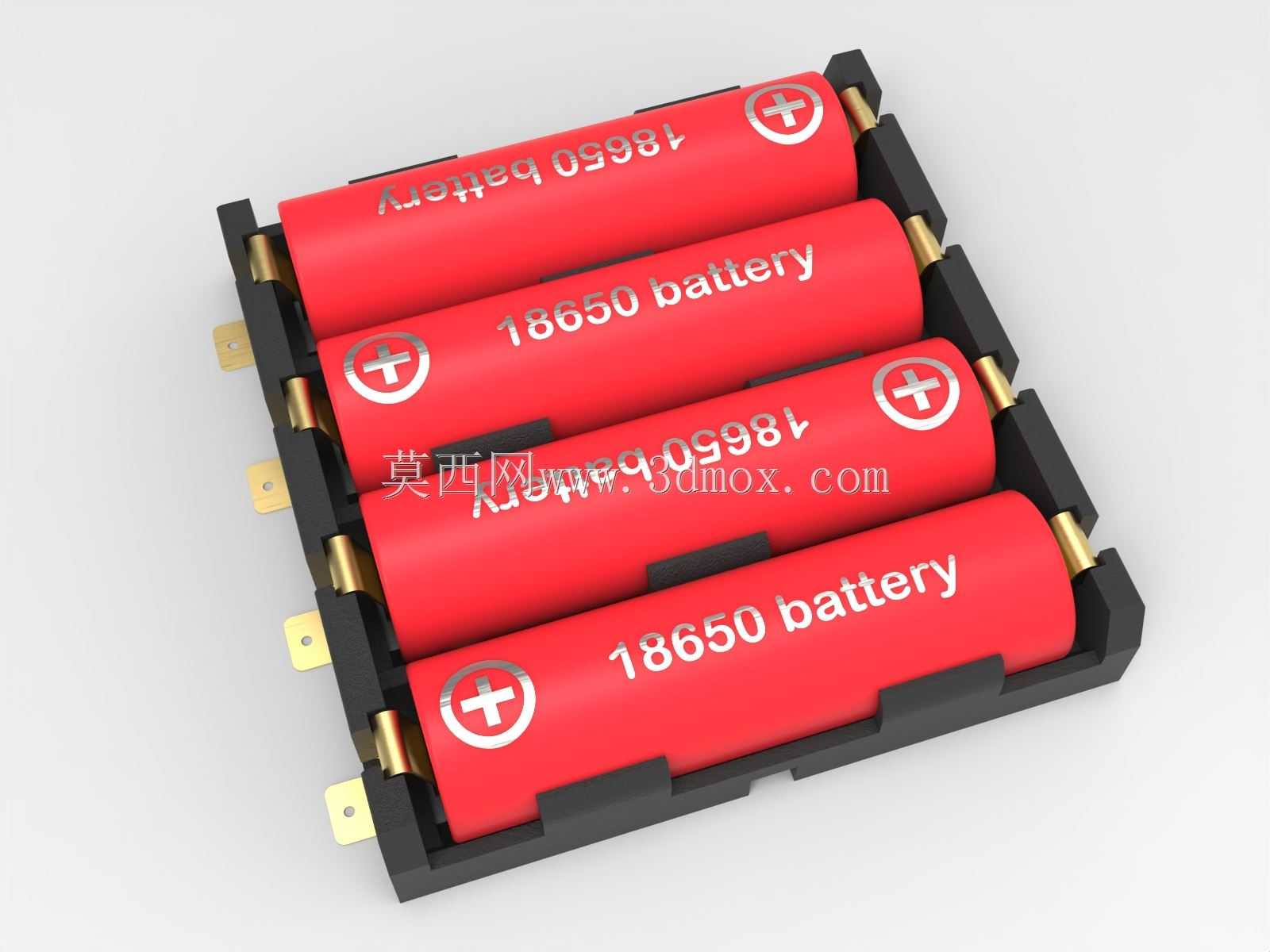

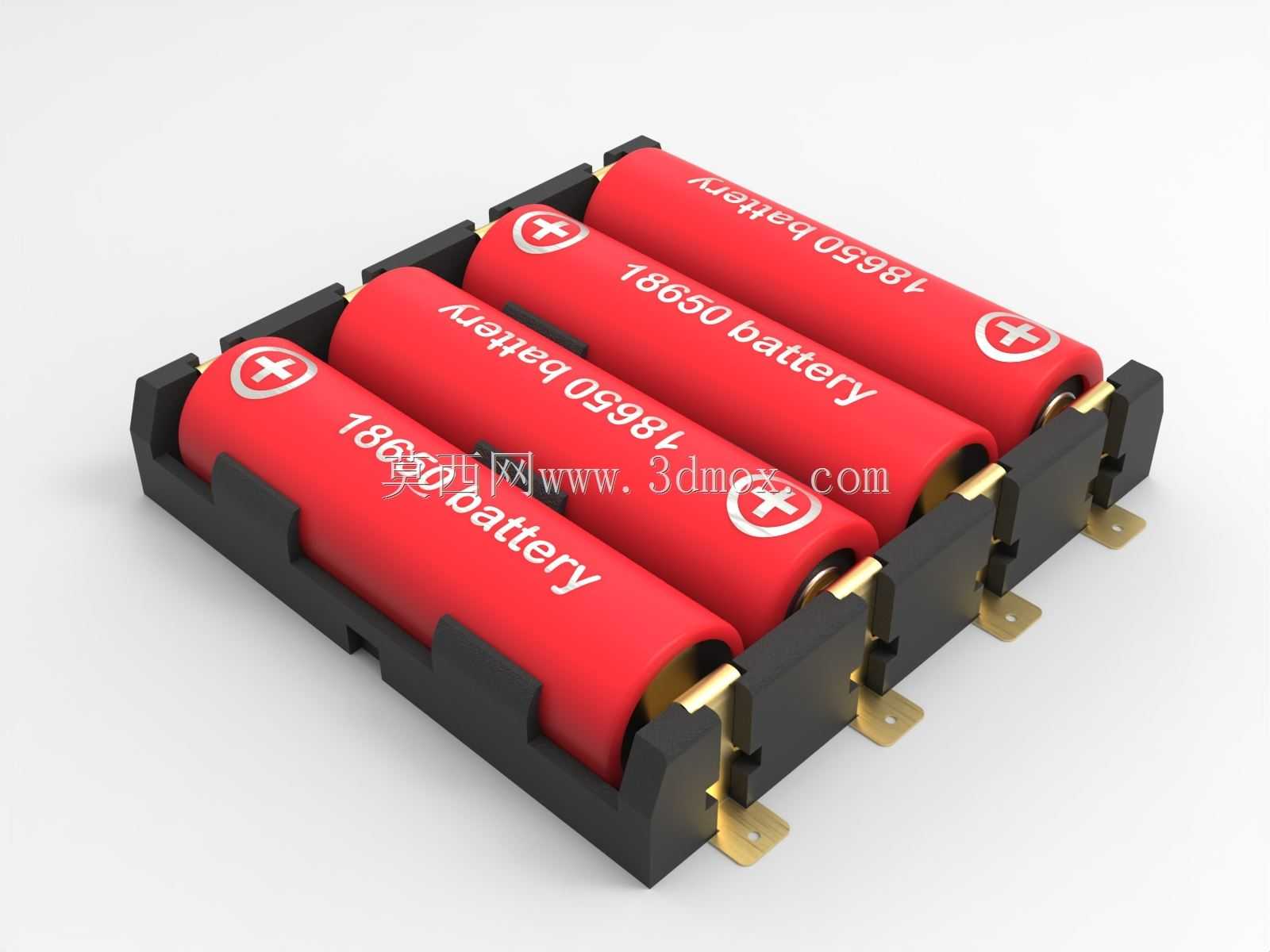

　　在便携电子设备、小型储能模组、DIY电子制作、SMT贴片治具配套供电单元的开发场景中，18650圆柱电芯的固定与收纳始终是结构设计环节绕不开的基础需求，这款适配四节18650电芯的电池箱结构，正是针对小批量样品试制阶段的电芯排布需求开发的实用化固定结构。从实际使用场景来看，这类电池盒既可以直接作为小型手持检测设备、桌面便携仪器的内置电池仓使用，也可以作为SMT产线小型辅助治具的外挂供电载体，甚至能满足电子爱好者DIY户外小功率照明、便携充电装置时的电芯固定需求，不需要额外开模定制专用仓体，就能快速完成电芯的规整排布与绝缘防护。

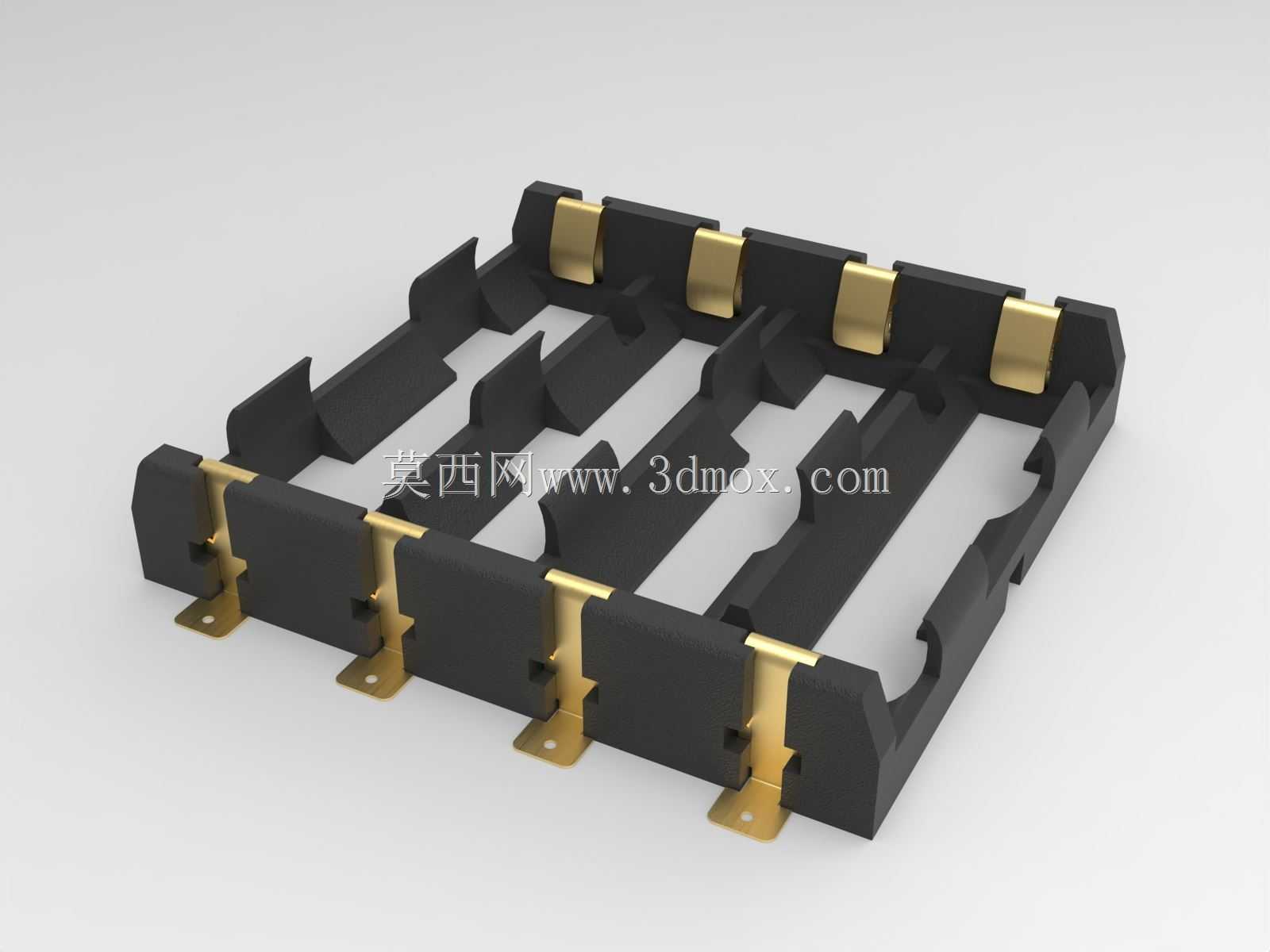

　　设计思路上完全围绕样品试制阶段的快速落地需求展开，没有采用复杂的卡扣自锁或者超声波焊接结构，整体以直壁腔体为基础框架，四个电芯位的内径严格匹配18650电芯的标准外径公差，单边预留0.2mm的装配间隙，既可以保证电芯顺利装入，不会出现过盈卡滞损伤电芯外皮的问题，也不会因为间隙过大导致电芯在仓内晃动，避免使用过程中电芯极耳拉扯断裂的风险。仓体的壁厚控制在1.8mm，兼顾结构强度与成型便利性，不管是采用3D打印快速打样，还是采用简易注塑模小批量生产，都能保证成型后仓体无明显缩痕，侧壁平面度满足装配要求。

　　从安装边界来看，这款电池盒的整体外轮廓尺寸适配多数小型电子设备的内部预留空间，仓体底部预留了0.8mm的绝缘间隙，避免电芯负极直接接触设备金属外壳造成短路风险，仓体顶部的开口边缘做了R0.5mm的圆角导向，装入电芯时可以顺着圆角滑入仓内，不会刮伤电芯外层的绝缘皮。仓体的侧壁没有多余的外凸结构，四个安装面保持平直，既可以直接通过双面胶固定在设备壳体内壁，也可以在侧壁预留的M2螺丝孔位通过螺丝锁附固定，适配不同设备的安装方式。针对SMT贴片工位的小型治具使用场景，仓体的外表面做了哑光防滑处理，操作人员手持更换电芯时不会打滑，仓体的电芯位之间设置了1mm的隔离筋，即使单节电芯出现外皮破损的情况，隔离筋也能避免相邻电芯直接接触造成短路，提升使用过程的安全性。

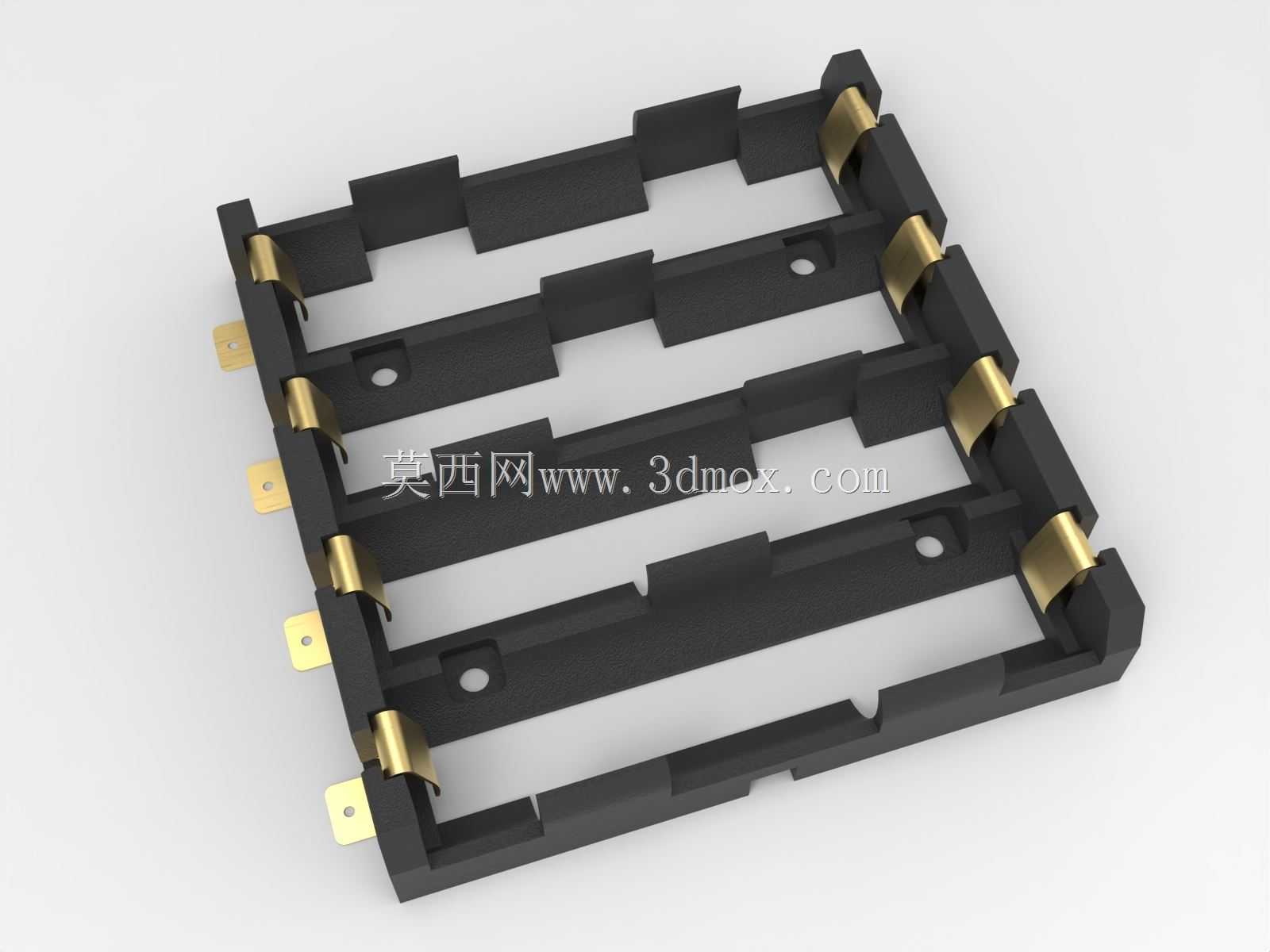

　　功能特性上，这款电池盒没有集成复杂的保护电路结构，保留了最大的改装适配空间，使用者可以根据自身的串并联需求，自行在仓体端部的走线槽内布置镍片或者导线，完成四节电芯的串联或者并联组合，走线槽的深度为1.2mm，足够容纳常规的0.5平方导线或者0.15mm厚的镍带，走线后不会突出仓体端面，不会影响后续电池盒装入设备时的装配干涉。仓体的端部预留了通用的极片避让位，不管是采用尖头还是平头的18650电芯，都能顺利装入，不会出现极头顶到仓壁导致电芯无法装到位的问题。考虑到样品制作阶段的反复拆装需求，电池盒的电芯位内壁做了轻微的脱模斜度，反复拆装电芯也不会造成内壁磨损松旷，长期使用依然能保持对电芯的适度抱紧力，不会出现电芯轻易从仓内脱落的情况。

　　在实际工程应用中，这类标准化的四电芯固定结构，可以大幅缩短小型供电装置的开发周期，结构工程师不需要从零开始绘制电池仓的基础结构，只需要根据自身设备的外壳尺寸，对电池盒的安装固定位做小幅调整，就能直接套用在不同的项目中，减少重复建模的工作量。针对小批量试产的项目，这款结构不需要复杂的模具抽芯结构，模具加工成本低，生产周期短，可以快速配合项目的打样节奏，在样品验证阶段就能完成供电部分的结构匹配，避免因为电池仓结构反复修改耽误整体项目进度。仓体的材料选择上也保留了足够的适配性，采用常规的ABS或者PLA材料就能满足使用强度要求，如果有更高的耐热需求，也可以更换为PC材料打印或者注塑，不需要对结构本身做大幅修改，就能适配不同的使用环境温度要求。
