CREE CXB3590 COB集成LED光源结构建模

项目分类:变压器/电感器 发布时间:2025-01-20 ID:902877
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模
  • CREE CXB3590 COB集成LED光源结构建模

  本次建模的CREE CXB3590属于大功率COB集成LED光源,这类器件目前广泛应用在商业照明、工业补光、植物工厂光照系统、影视专业补光设备等场景中,作为核心发光单元承担电能到光能的转换作用,相比传统分立LED灯珠排布方案,COB封装的器件具备发光面集中、配光设计难度低、热阻更低、装配工序简化的明显优势,在百瓦级以上的大功率照明方案中选型占比逐年提升。

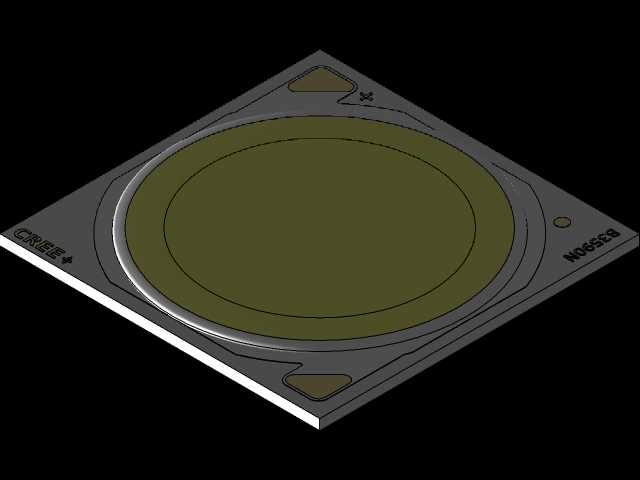

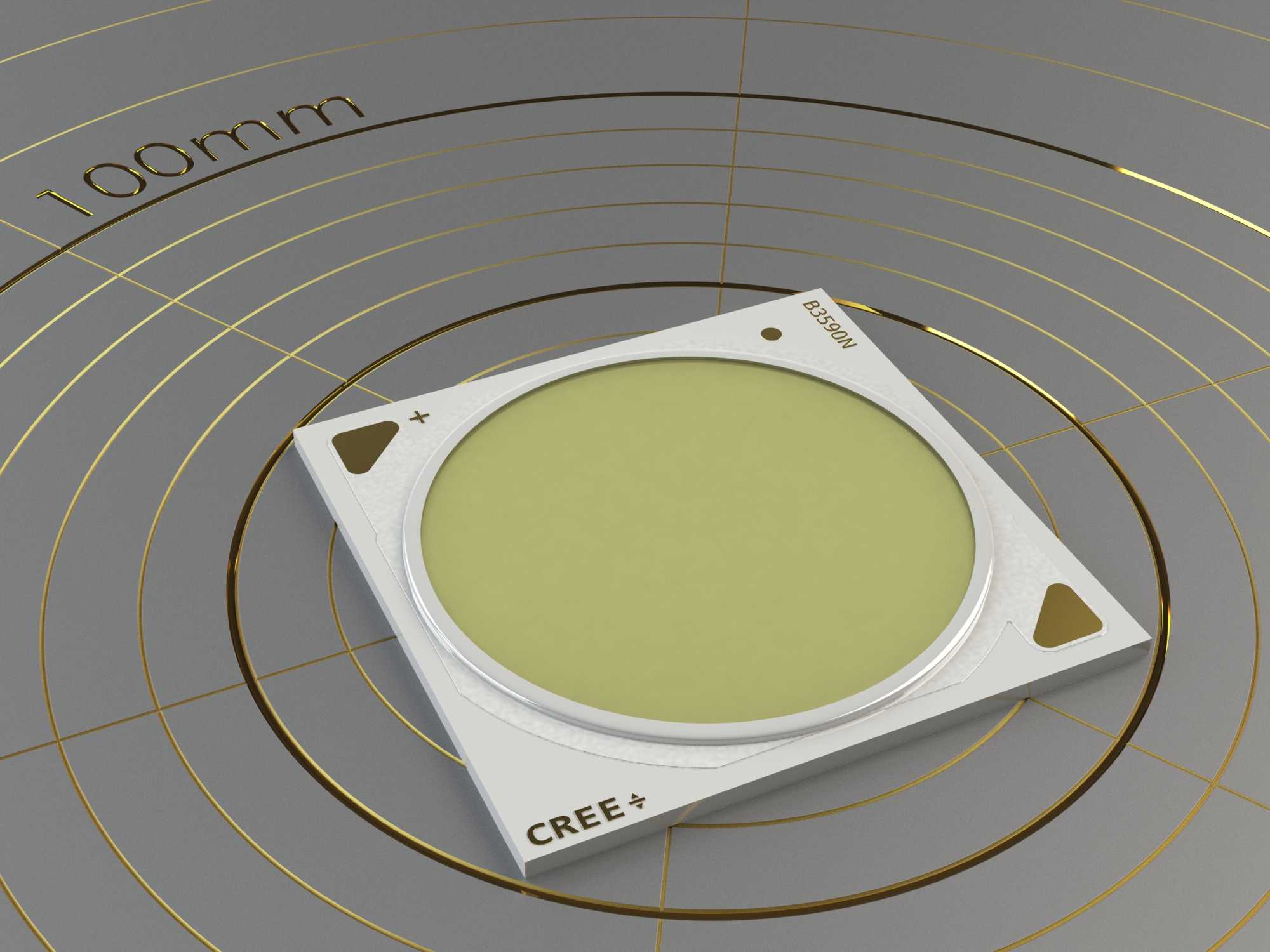

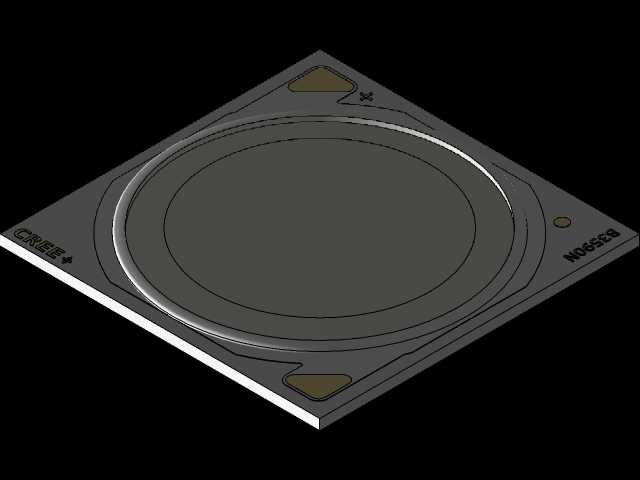

  从实际使用的角度来看,这款CXB3590的额定工作电流下可实现超过130lm/W的光效,发光面为正圆形,在配套反光杯或者透镜的时候可以实现非常均匀的出光光斑,不会出现分立灯珠排布带来的黄斑、暗区问题,适合对光斑质量要求较高的射灯、筒灯、投光灯产品使用。在结构设计层面,建模过程中首先对照器件实物的安装边界做了精准还原:基板为正方形陶瓷基座,边角设置有定位缺口与极性标识,其中带+号标识的边角对应正极供电端,对角位置的深色三角标识为安装防呆结构,可避免生产装配过程中出现极性接反的问题;基板上预留的两个安装孔位间距匹配行业通用的COB光源固定压片尺寸,可直接适配市面上绝大多数标准COB支架、散热器的安装孔位,不需要额外做转接结构设计。

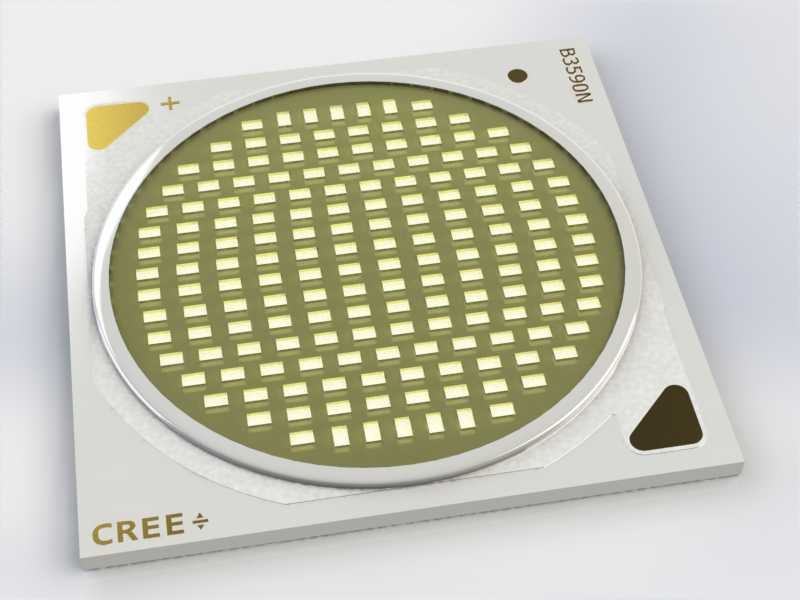

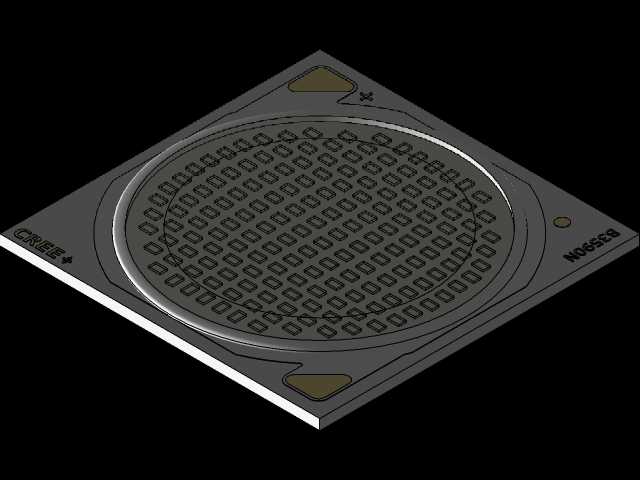

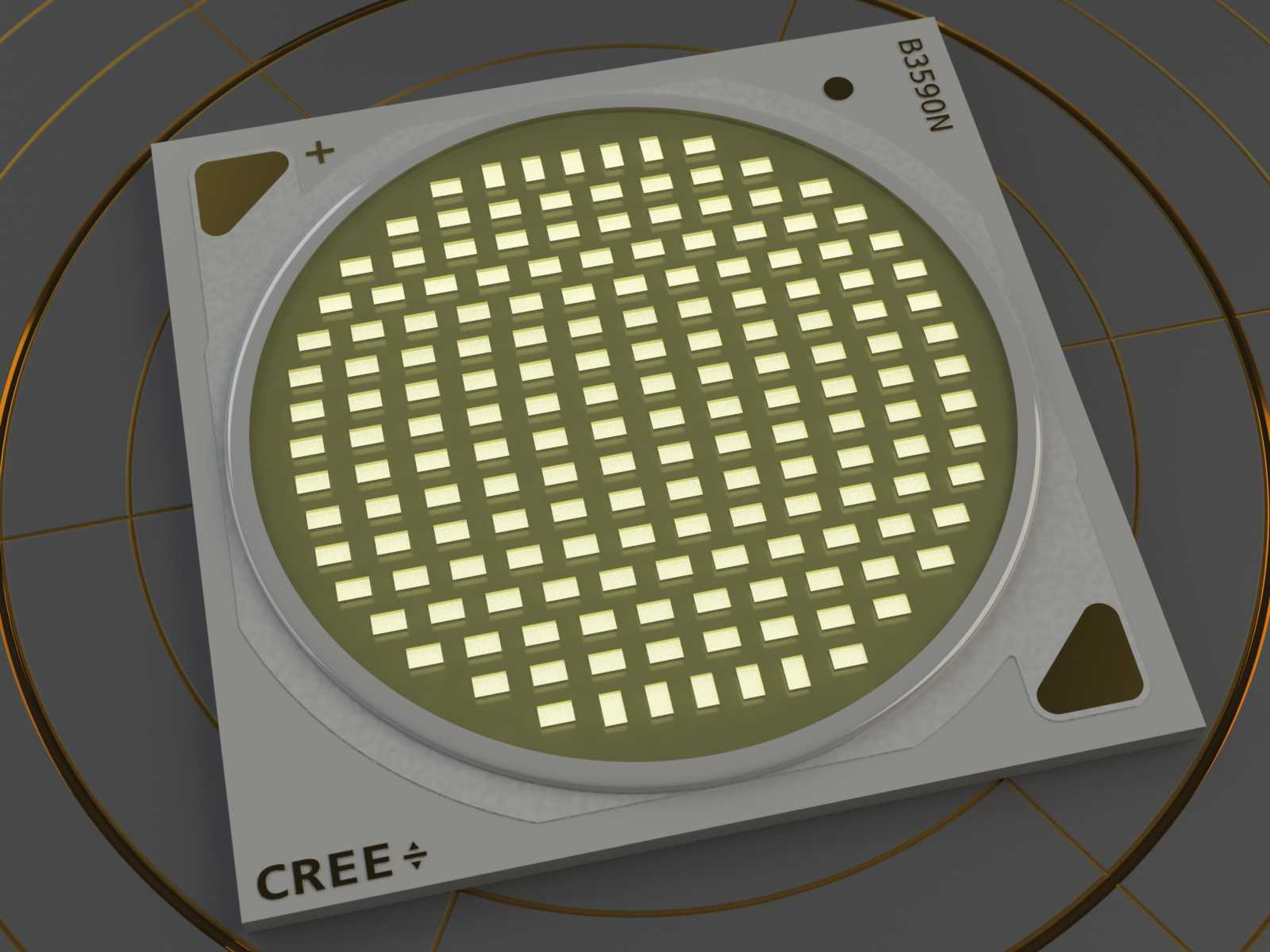

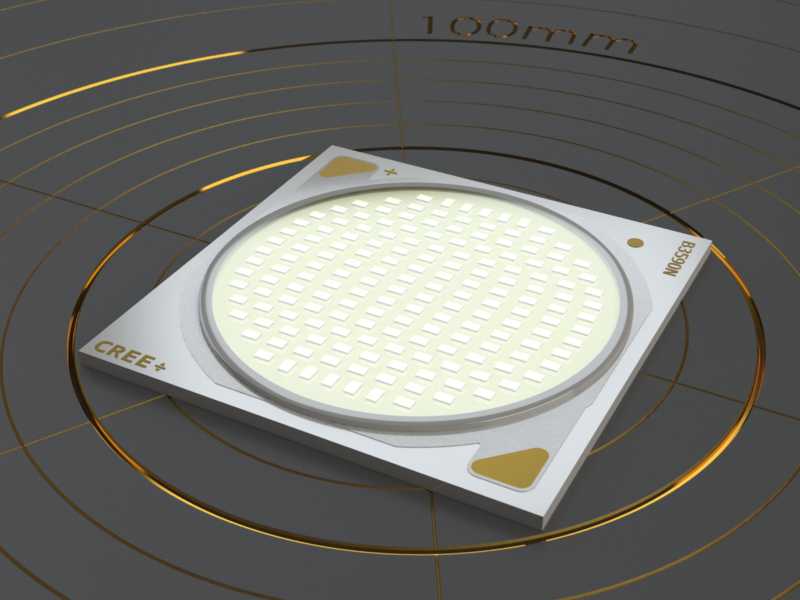

  建模时重点还原了发光区的芯片排布结构,数百颗LED芯片通过金线键合连接后均匀分布在圆形荧光层覆盖区域,荧光层的厚度、边缘弧度都对照实物做了等比例还原,可直接用于后续的光学仿真模拟,验证不同透镜、反光杯搭配下的配光曲线、光斑均匀度参数。基板背部的平整接触面建模时做了平面度公差的预留,实际装配时该面需要均匀涂抹导热硅脂后与散热器基面紧密贴合,才能保证器件工作时产生的热量顺利导出,避免结温过高导致光衰加速、寿命缩短的问题。

  从设计思路上来说,这类COB光源的三维建模不能只做外观曲面的还原,更要兼顾结构工程师选型、装配验证的实际需求:比如基板的厚度尺寸、电极焊盘的位置与大小、发光面的相对高度都需要和实物参数完全匹配,这样结构工程师在做整灯设计的时候,可以直接把模型导入装配体,验证光源与透镜的距离是否符合光学设计要求、焊盘位置是否会和驱动板的接线端子产生干涉、压片固定时是否会压到发光区边缘造成损坏。另外模型中还原的边角定位标识,也可以在装配仿真时快速校验器件的安装方向,避免极性装反导致的器件烧毁问题。

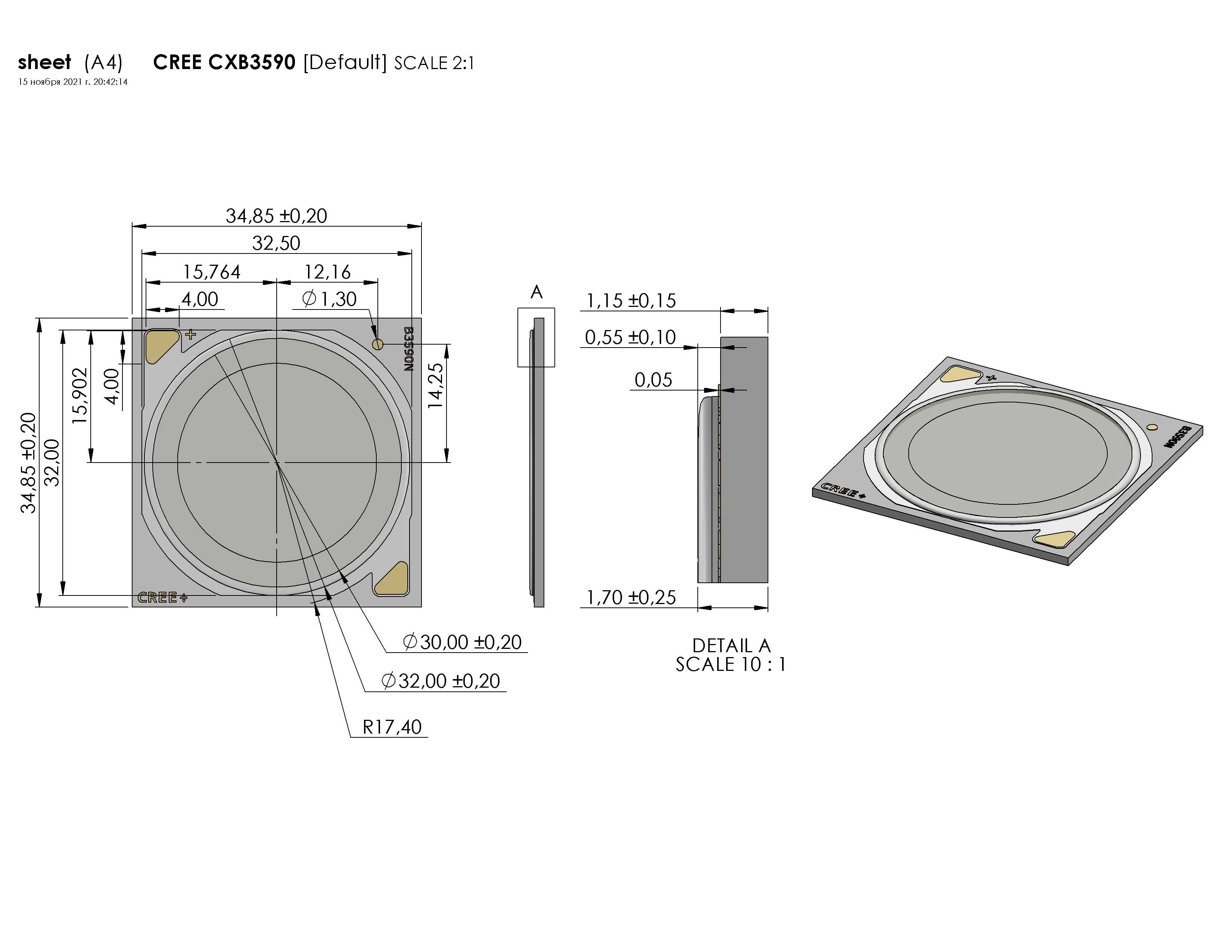

  在实际的工程应用中,这类大功率COB光源的安装边界尺寸直接决定了散热器的选型、整灯的结构尺寸上限,比如这款CXB3590的基板边长、发光面直径参数,决定了配套透镜的最小直径、反光杯的最小开口尺寸,建模时对这些尺寸的精准还原,可以帮助结构工程师在方案设计阶段就完成干涉检查、装配公差校验,减少后续打样迭代的次数,缩短产品开发周期。同时模型中对芯片排布的还原,也可以给热仿真分析提供基础依据,工程师可以根据芯片的分布区域划分热载荷,更精准地模拟器件工作时的温度分布,优化散热器的鳍片结构、导热路径设计,保证光源在额定功率下长期稳定工作。
