TTGO T-Display ESP32开发板简易结构模型

做嵌入式项目的结构工程师大多有过类似经历：选定核心控制板后，要先确认板卡的实际安装边界、元件突出高度，才能开展外壳、安装基座的结构设计，避免后期出现干涉、接口对位不准的问题，这个TTGO T-Display ESP32开发板的简化结构模型，就是针对这类结构设计需求搭建的。

从实际应用场景来看，这款ESP32开发板常被用于小型物联网终端、便携传感采集节点、迷你交互显示装置的核心控制单元，这类产品大多对体积有严格限制，外壳内部的空间余量极小，板上的排针、按键、显示屏、USB接口都是容易产生结构干涉的部位，很多工程师在做外壳设计时，往往只参考官方给出的二维尺寸图，忽略元件实际的安装公差、焊接后的突出高度，最后打样出来的外壳要么顶到排针，要么按键孔位和实际按键位置偏出几毫米，要么USB接口被壳体挡住无法插线，反复修改打样既耽误项目进度，也增加了试错成本。

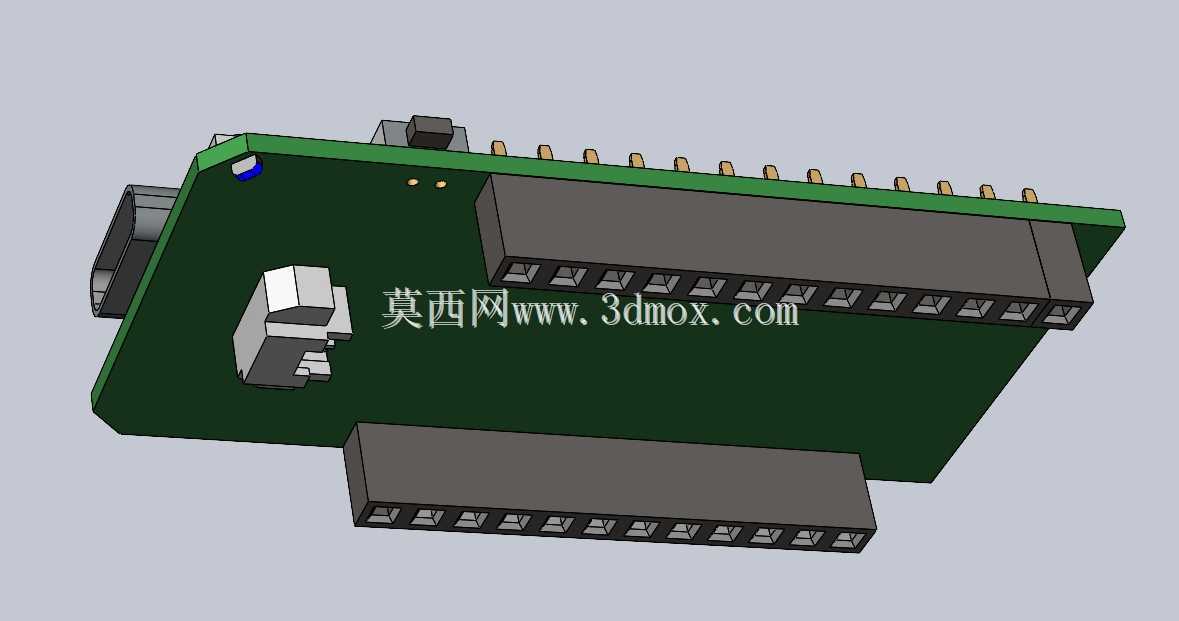

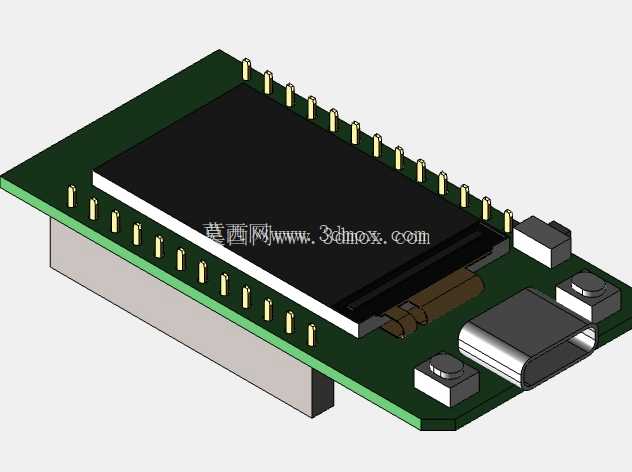

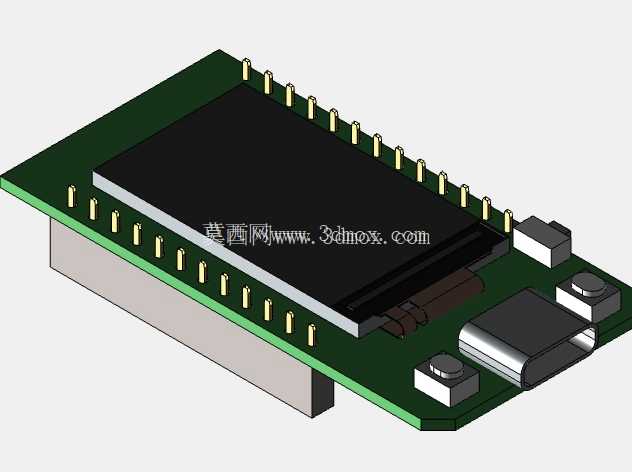

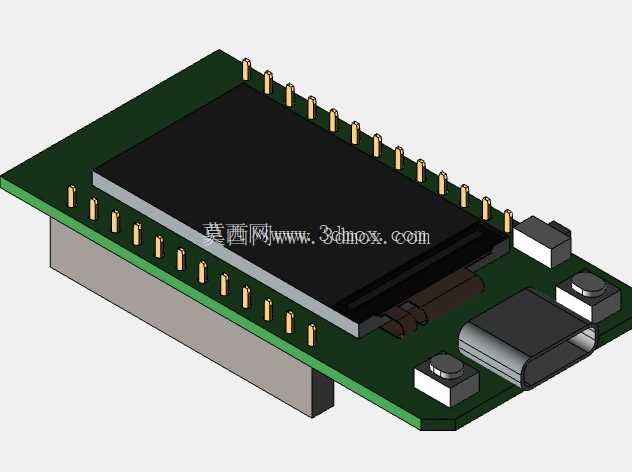

这个模型在搭建时没有做全细节的复刻，而是优先保留了所有会影响结构设计的关键特征：板卡的整体外形轮廓、四角的安装孔位坐标、两侧排针的实际高度与引脚间距、板载复位按键的凸起高度与位置、侧边USB接口的外形与开口尺寸、正面显示屏的安装区域与突出厚度，甚至连板上LED指示灯的位置都做了对应标注，完全可以满足外壳设计、安装位匹配的需求，不需要额外再去核对二维图纸的每个尺寸。

从设计思路上来说，这类板卡模型不需要还原板上的走线、阻焊层丝印这类对结构设计无意义的细节，核心是把所有超出PCB基板平面的元件的空间占位做准确，因为结构设计的核心是空间干涉检查，只要每个元件的最大外轮廓、安装位置、突出高度准确，就能在装配时提前发现干涉问题。比如这款板卡的两侧排针是焊接在PCB背面的，排针的塑料基座高度、引脚露出长度如果建模不准，设计外壳时预留的排针让位槽深度就会出问题，要么槽太浅顶到排针导致板卡装不到位，要么槽太深浪费内部空间；还有板载的显示屏是贴装在PCB正面的，屏幕的玻璃厚度、背光层的总高度直接决定了外壳上显示窗口的下沉深度，如果尺寸偏差，要么屏幕被壳体压坏，要么窗口和屏幕之间出现缝隙影响外观。

在安装边界的处理上，模型严格按照板卡的实际最大外轮廓绘制，包括侧边USB接口突出板边的尺寸、排针超出板边的宽度，都和实物保持一致，在做整体装配时，可以直接把这个模型导入到装配体中，和外壳、电池、其他外接模块做配合检查，确认各个部件之间的安全间隙。比如做便携穿戴类的装置时，板卡旁边要放置锂电池、振动马达这类元件，通过模型可以直接测量元件之间的距离，预留出绝缘片、走线的空间，避免后期出现元件挤压、走线被夹断的问题。

实际使用中，很多工程师会在这个模型的基础上直接开展外壳结构的绘制，先围绕板卡的外轮廓预留0.2-0.3mm的装配间隙，再对应按键、USB接口、显示屏的位置开出对应的孔位，根据排针的位置预留出外接模块的插装空间，整个设计过程不需要反复对照实物测量，能大幅缩短前期结构设计的时间。尤其是做小批量的定制项目时，这类精准的简化模型能有效降低首次打样的失败率，不需要反复调整孔位和让位结构。

另外，这个模型也可以用于设备内部的安装布局设计，比如在做小型工控采集终端时，需要把这款开发板固定在设备内部的安装柱上，通过模型可以提前确认安装柱的高度、位置，避免安装柱和板背面的焊接点、元件产生干涉，同时确认开发板和周边的通讯模块、电源模块的间距，满足电磁兼容设计的空间要求。对于需要做外接扩展的项目，也可以通过模型上的排针位置，提前设计扩展板的外形和接口位置，保证扩展板和核心板叠装时的间隙合理，不会出现元件顶碰的问题。
