2020规格公制T形槽焊接铝型材框架

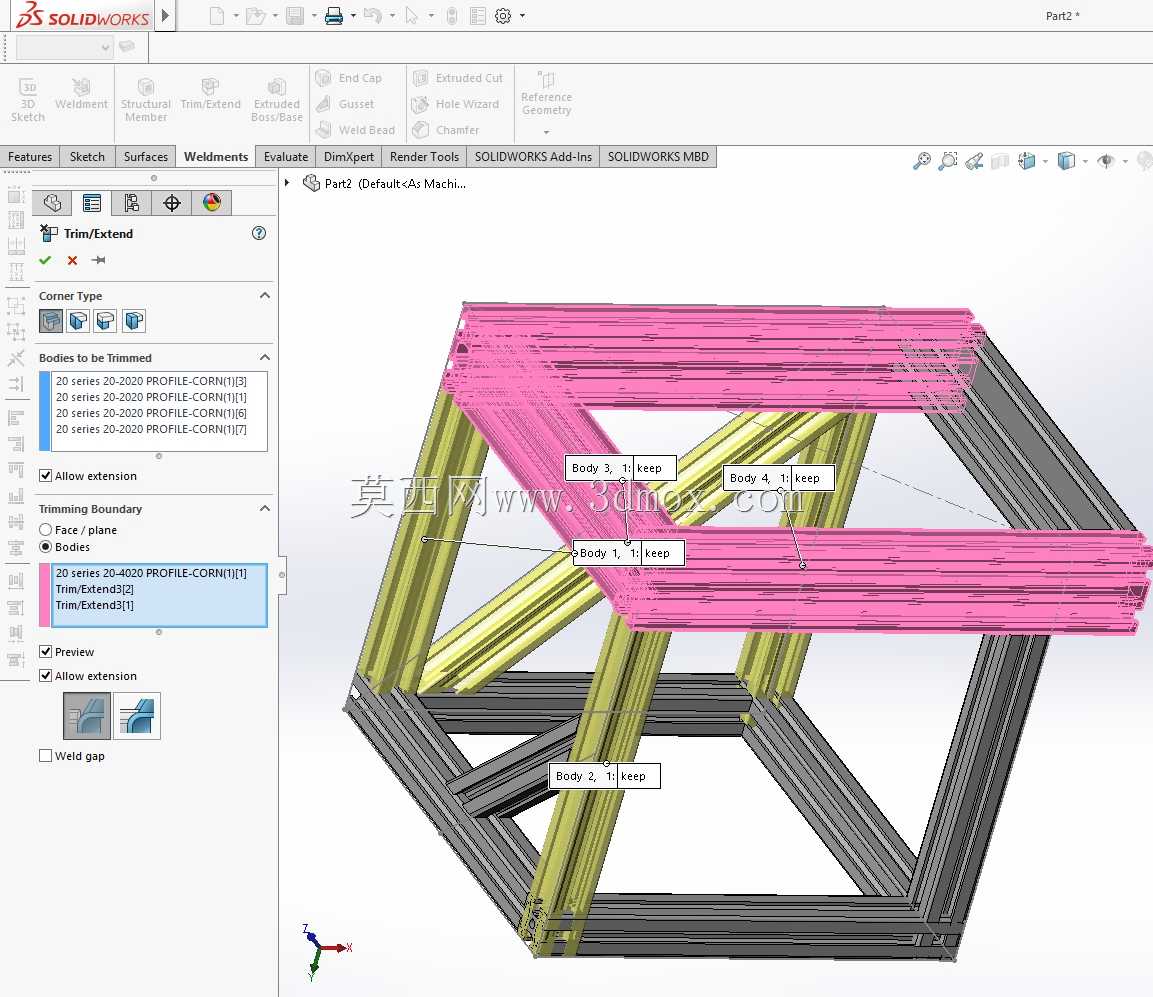

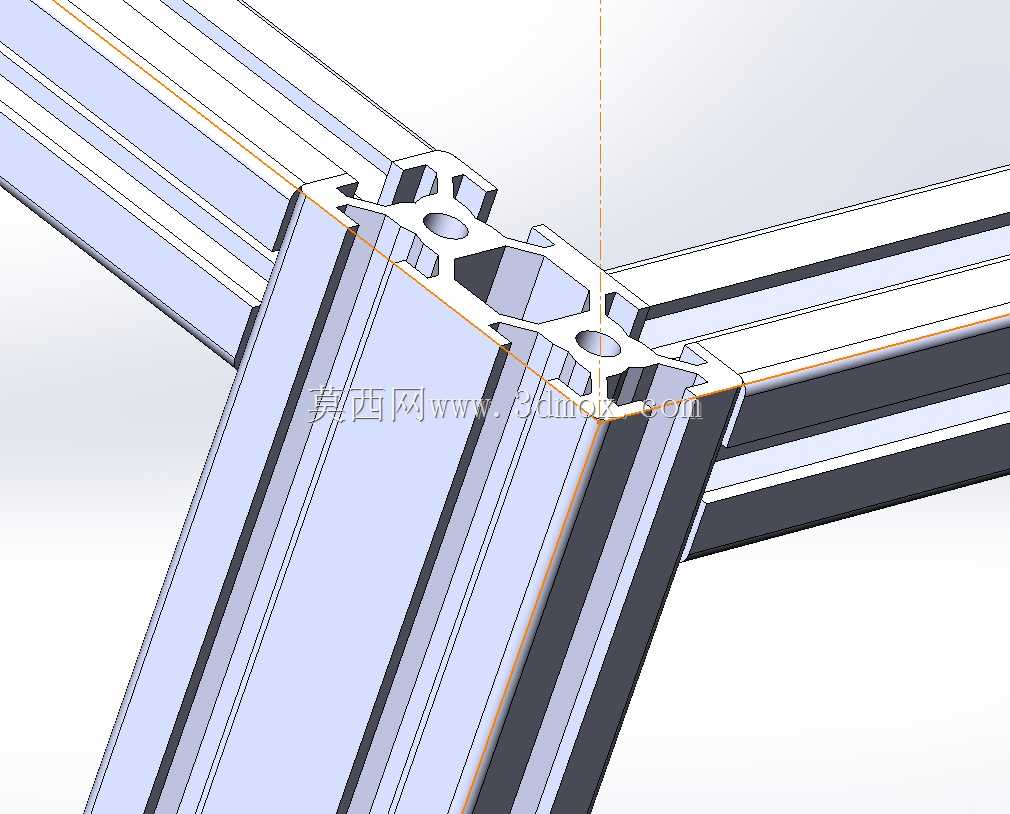

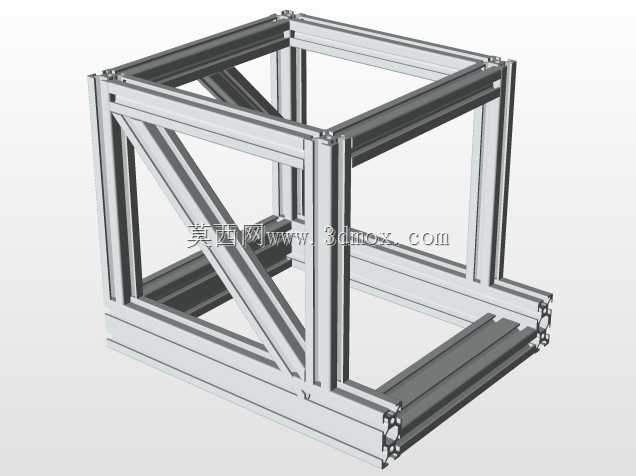

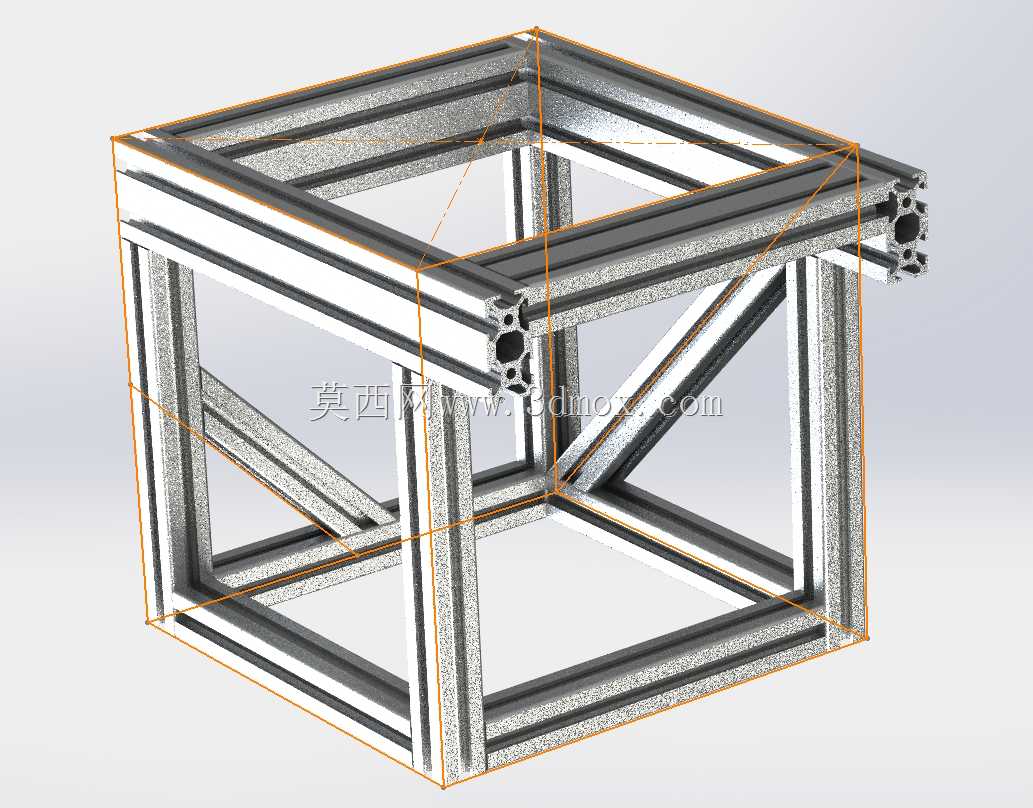

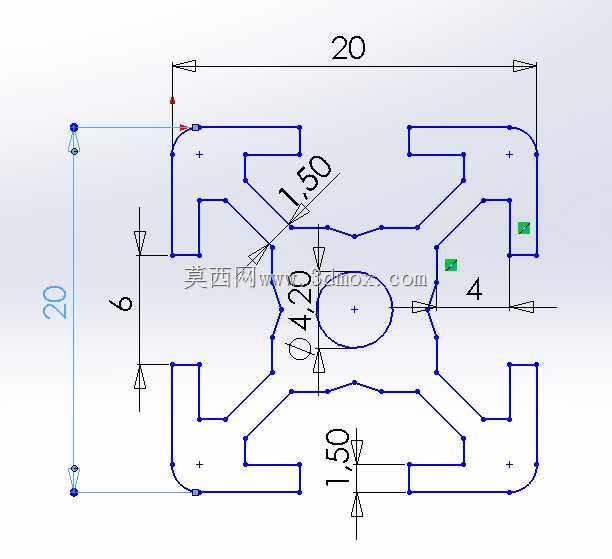

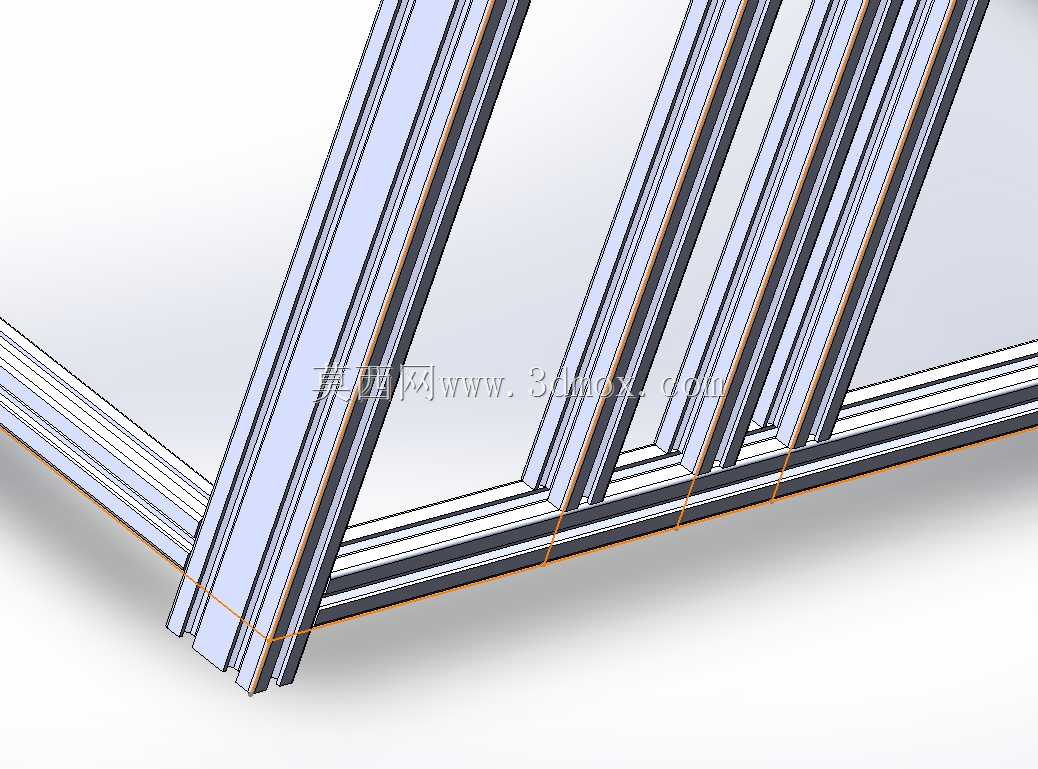

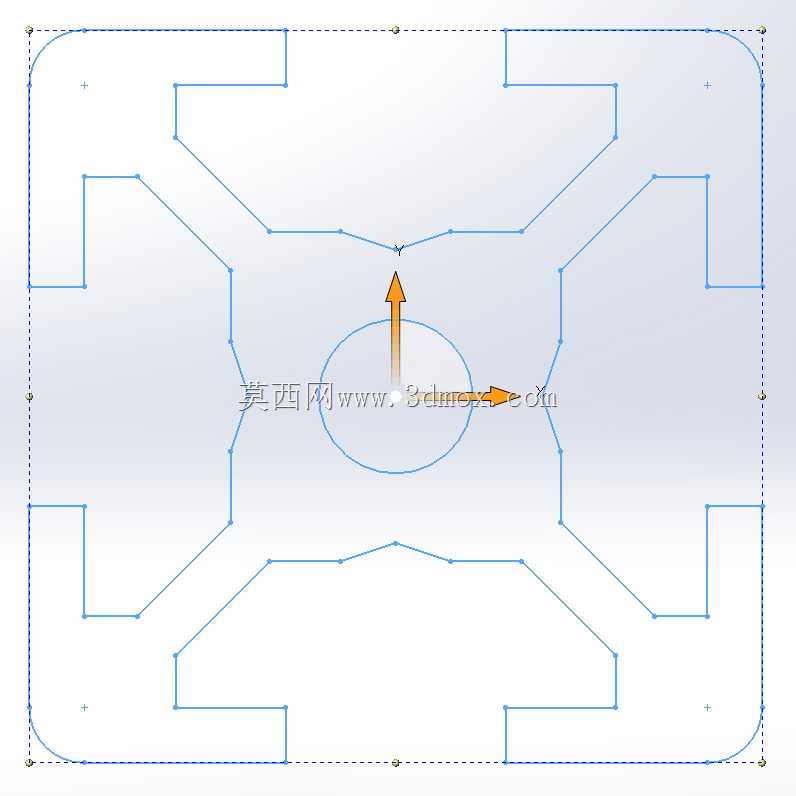

这类T形槽铝制焊接型材框架，在工业生产场景中应用十分广泛，常见于自动化生产线的设备基座、检测工位的承载架体、小型工业设备的防护外框、物料周转的定制料架，也可作为实验室测试工装的支撑结构，适配多类需要轻量化高强度支撑的工业场景。该型材采用2020截面规格，属于公制标准铝型材范畴，槽口尺寸统一适配标准T形螺栓、滑块螺母等连接配件，既可以通过焊接方式实现刚性永久连接，也可搭配标准连接件完成可拆卸式组装，能够满足不同场景下的装配需求。从设计思路来看，本次框架结构采用了双原点定位的设计逻辑，分别以型材端面圆孔中心、框架拐角处作为坐标原点完成三维草绘，将拐角处的三维草绘线条作为焊接构件的定位基准，能够精准控制焊接位置的轮廓精度，避免焊接过程中出现型材错位、形位公差超差的问题。型材本身采用铝合金材质挤压成型，表面经阳极氧化处理，具备优异的防锈抗腐蚀性能，自重仅为同规格钢材的三分之一左右，却能达到相近的结构强度，无需额外做表面涂装处理，后期维护成本极低。框架的斜向加强筋设计，能够大幅提升整体结构的抗扭、抗形变能力，在承受动态载荷或者侧向冲击力时，可有效分散应力，避免框架出现变形垮塌的问题。外形尺寸方面，2020规格的型材截面边长为20毫米，框架的整体安装边界可根据实际使用需求灵活裁切调整，槽口可直接嵌入密封条、亚克力板、钣金门板等配件，无需额外打孔加工，装配效率远高于传统方管焊接结构。在实际使用过程中，这类焊接成型的铝型材框架无需像组装式框架那样定期检查连接件松动情况，整体刚性更强，适合用于有一定振动工况的设备承载场景，型材表面的T形槽还可用于安装传感器、管线槽、操作面板等附属配件，拓展性极强，能够根据生产需求快速完成功能拓展，适配柔性化生产的改造需求。
