M4螺丝系列吸盘式直流电磁铁组件

这套M4螺丝安装系列的吸盘式电磁铁，是工业自动化场景中应用极广的电磁执行元件，主要用于各类需要可控吸附、快速夹持、精准移位的工位环节，在小型物料分拣线、电子元件装配工装、轻型工件搬运机械手、自动化检测夹具、智能仓储的物料定位机构中都能见到这类元件的身影。它依靠通电后产生的电磁吸力吸附导磁工件，断电后磁力快速消退实现释放，响应速度快、动作无机械冲击，相比气动夹持元件不需要配套气源管路，部署更灵活，噪音更低，也不会出现气动元件常见的漏气、压力波动导致夹持力不稳的问题。

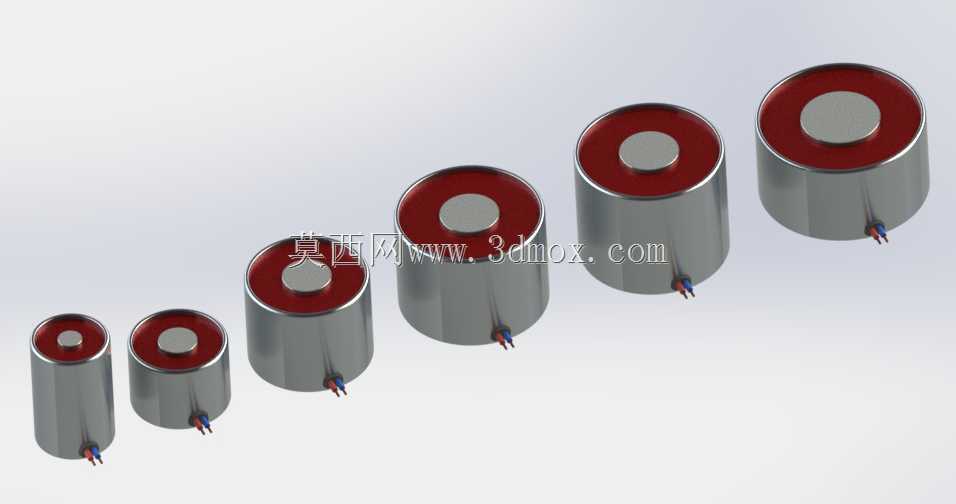

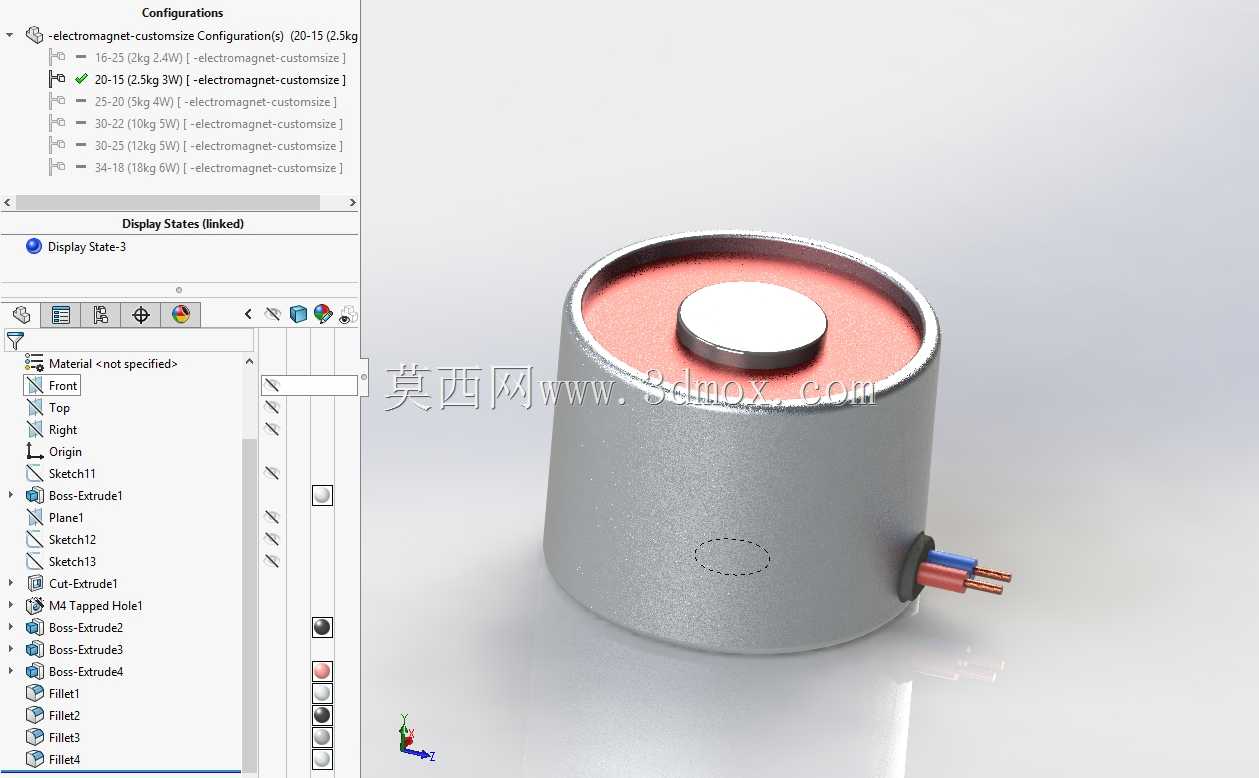

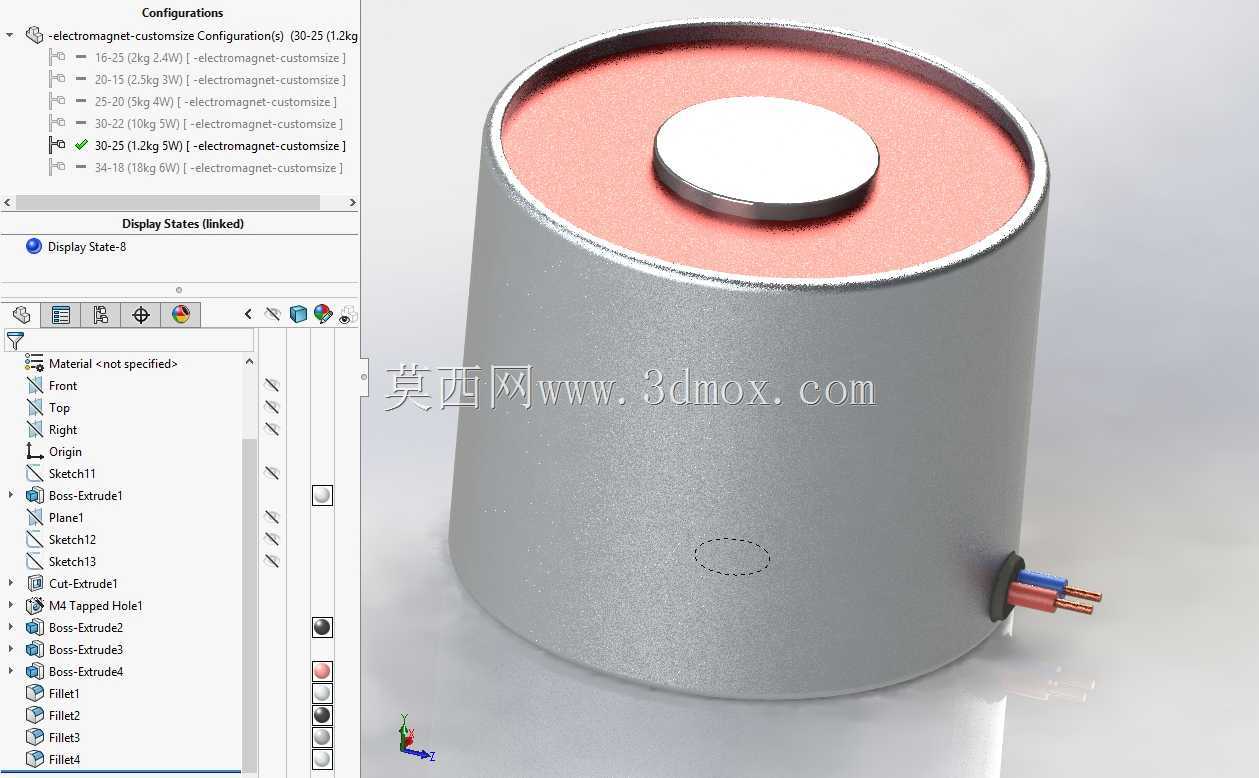

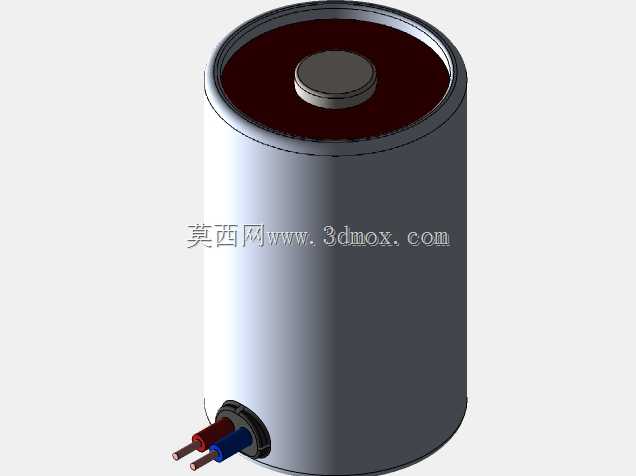

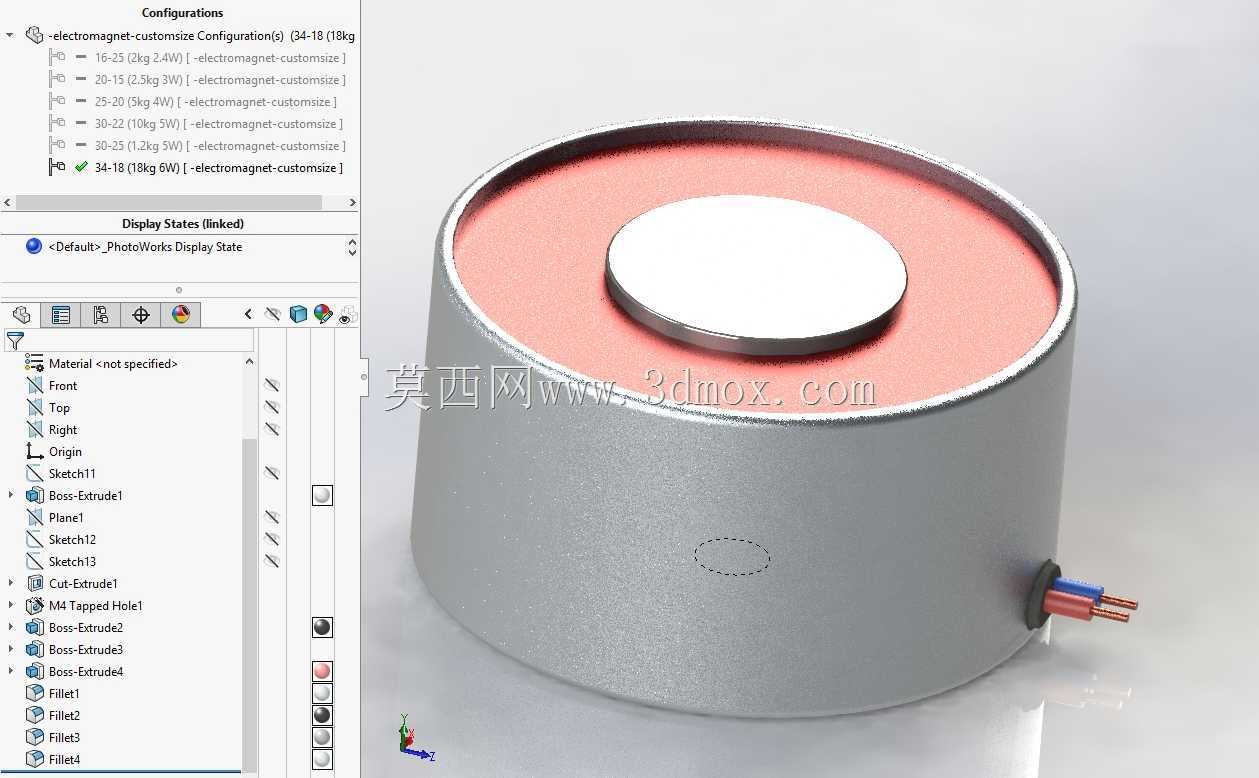

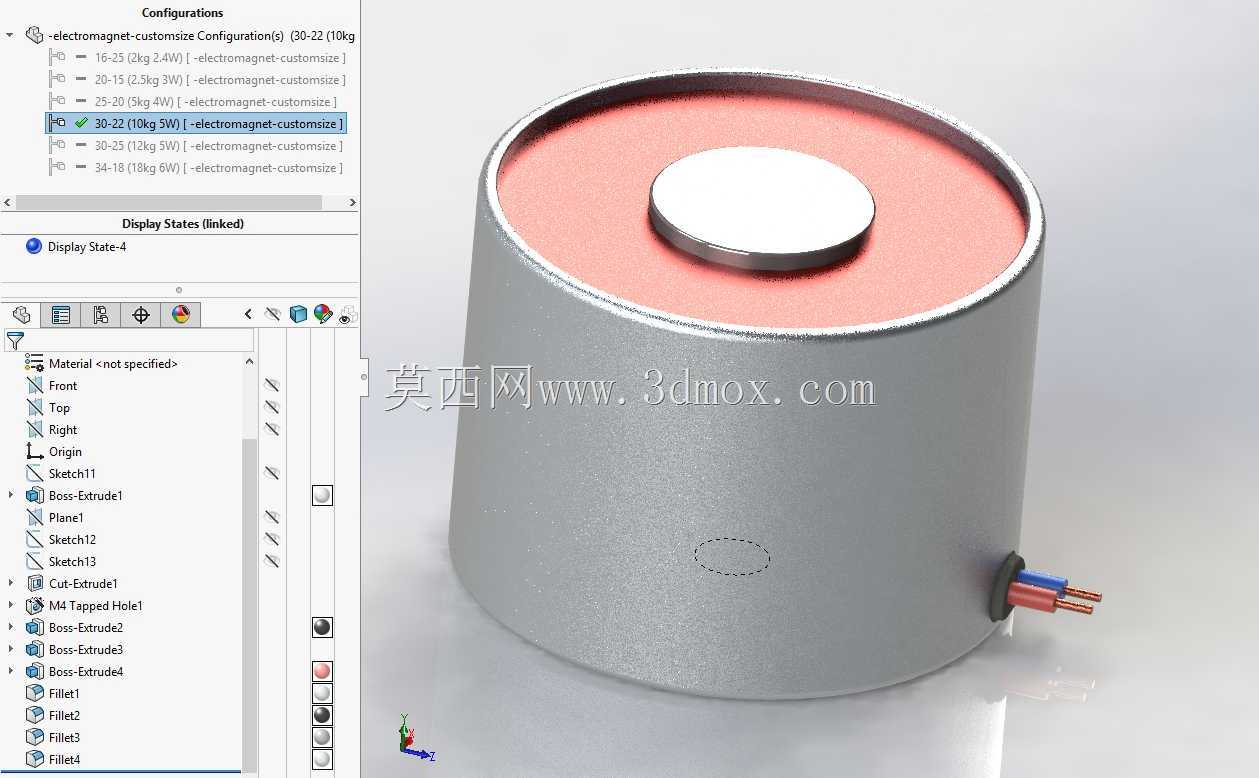

整个系列的电磁铁都采用统一的M4螺纹安装接口设计，安装孔位完全通用，不同规格的产品仅在筒体直径、整体高度、额定吸力参数上做区分，工程师在做设备迭代或者工位负载调整时，不需要修改安装板的开孔尺寸，直接替换对应规格的电磁铁即可，大幅降低了设备改造成本与设计适配工作量。产品整体为圆柱式结构，顶部为平整的吸附工作面，外壳采用金属导磁材质做封闭处理，既可以引导磁力线集中在吸附端面提升有效吸力，也能保护内部的漆包线绕组不受外力磕碰、粉尘潮气侵蚀，绕组出线从筒体侧部引出，方便用户在安装时就近接线，不会和顶部吸附面的工件产生干涉。

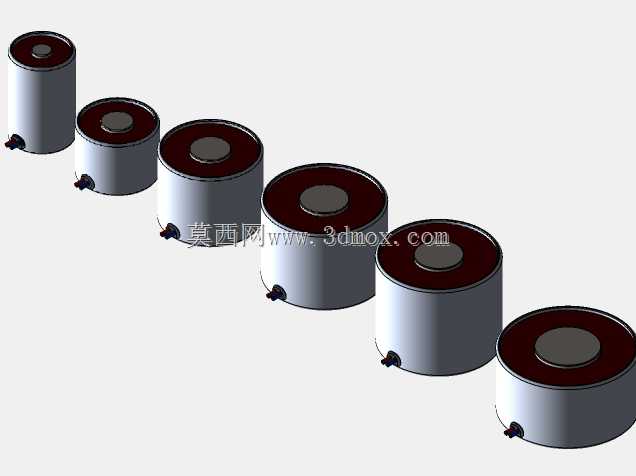

设计过程中针对不同的安装边界做了全尺寸覆盖，从最小规格的小直径短筒体型号，到大吸力的大直径长筒体型号，所有产品的安装螺纹规格统一为M4，安装孔距、螺纹深度都保持一致，不管是安装在薄型安装板还是厚型工装基板上，都能通过标准M4螺丝实现牢固固定，不需要额外加工定制转接件。吸附端面做了精密的平面度处理，和导磁工件贴合时没有多余间隙，能最大化发挥电磁吸力，避免因接触面缝隙导致吸力衰减。内部绕组经过绝缘浸漆处理，长时间通电工作时的温升控制在合理区间，可满足工业场景下长时间连续通电的使用需求，不会出现过热烧毁、绝缘失效的问题。在小型自动化设备里，这类电磁铁可以直接作为末端执行器使用，吸附薄铁片、小导磁零件完成上下料动作，也可以作为锁止机构的动力元件，通过磁力吸合实现门体、滑块的快速锁止与释放，适配的应用场景十分广泛。
