基于MendelMax架构的框架式概念3D打印设备

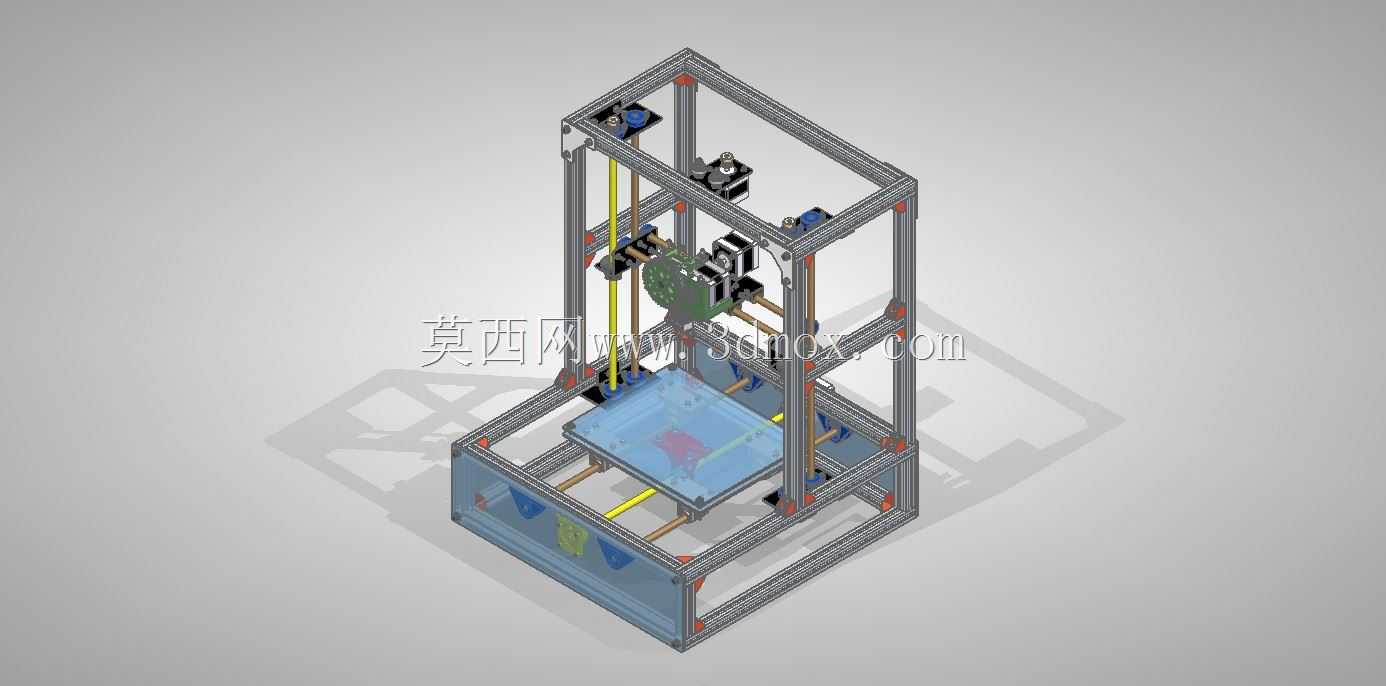

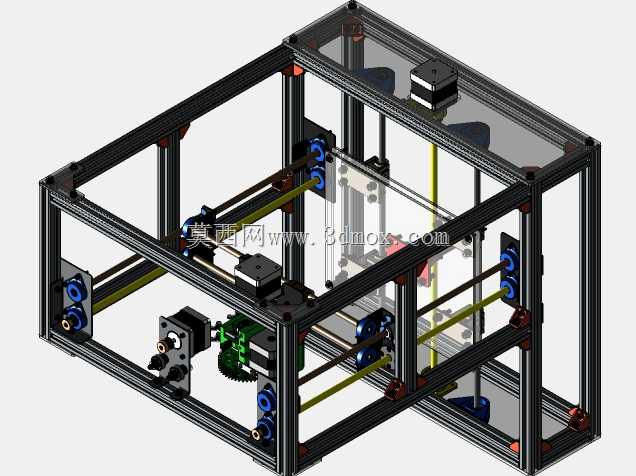

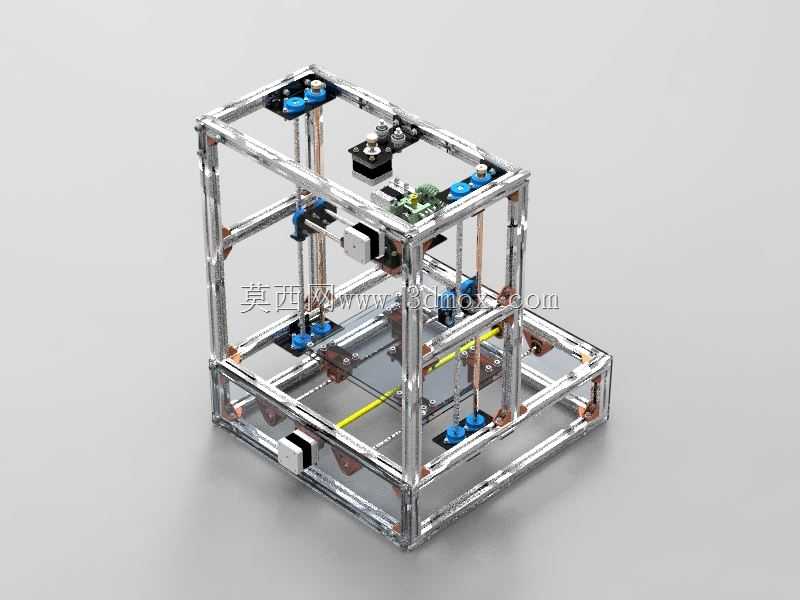

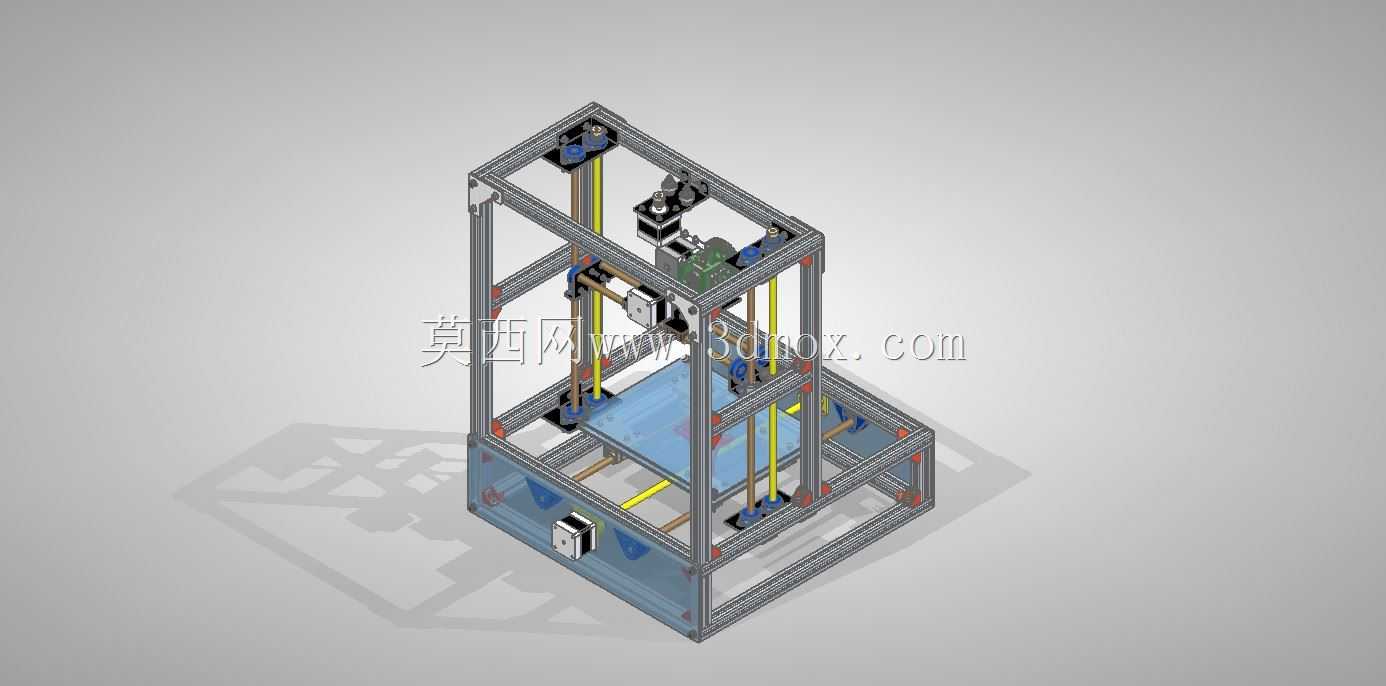

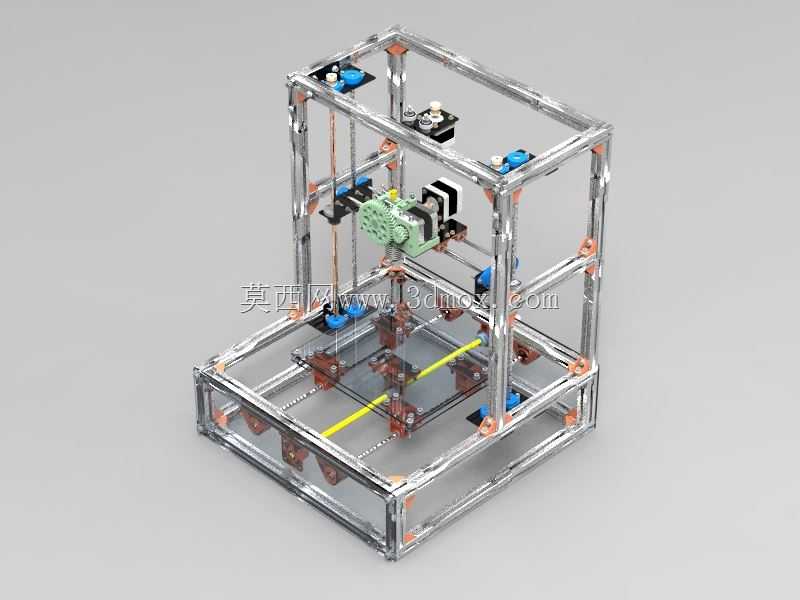

这款概念型3D打印设备，面向桌面级创客创作、小尺寸定制零件打样、教学实训实操等多元应用场景打造，可满足个人创作者制作创意手办、功能性结构验证件，以及职业院校开展增材制造教学演示、小型加工工坊承接小批量定制件生产的实际需求，能够直接将三维数字模型转化为实体塑件，省去传统机加工的开模、多工序切削环节，大幅缩短单件小批量制品的生产周期。设备整体采用开放式铝型材框架搭建思路，摒弃了传统封闭式桌面打印机的厚重外壳结构，既能够有效降低整机自重，也为各功能模块的安装调试、后期维护升级预留了充足的操作空间，使用者可以根据自身加工需求灵活拓展打印幅面、更换不同类型的挤出组件，适配更多元的加工场景。在功能配置层面，设备搭载了精准的三轴传动体系，X、Y轴负责打印平面内的轨迹定位，Z轴负责成型平台的垂直升降，配合远端送料的挤出机构，可稳定输送PLA、ABS等常见的熔融沉积类打印耗材，通过逐层堆叠的方式完成实体零件的成型，运动部件均采用耐磨导向结构搭配同步带传动方案，兼顾了运动响应速度与长期运行的稳定性，可实现0.1mm级别的层厚打印精度，满足常规结构件、外观样件的成型质量要求。整机的最大外形边界尺寸为420mm×428mm×530mm，安装时仅需预留长宽各600mm、高度700mm以上的平整桌面空间即可，无需额外的固定基座，设备底部的型材框架可直接放置于水平工作台面，调整底部支撑脚即可完成整机调平，适配绝大多数工作室、教室、创客空间的桌面布局条件。设备的机械结构采用模块化拆分设计，各运动组件、电控模块、送料机构均为独立安装单元，当某一部件出现磨损或故障时，可单独拆卸更换，无需拆解整机构架，大幅降低了后期的维护成本，同时开放式的结构布局也方便使用者观察打印全过程，及时发现堵料、翘边等打印异常并快速处置，电控元件均布置于框架上部的独立安装位，与下部的成型工作区保持安全距离，可避免打印过程中产生的高温、碎屑影响电控系统的稳定运行。
