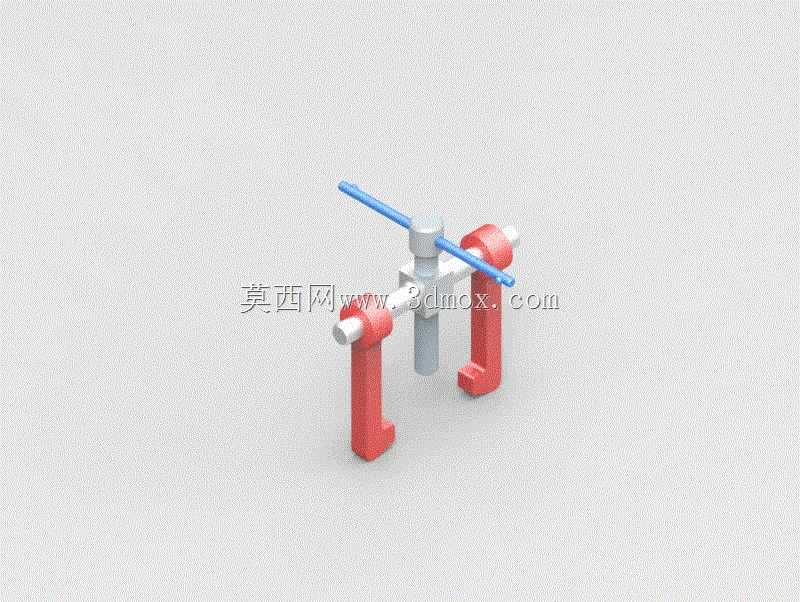

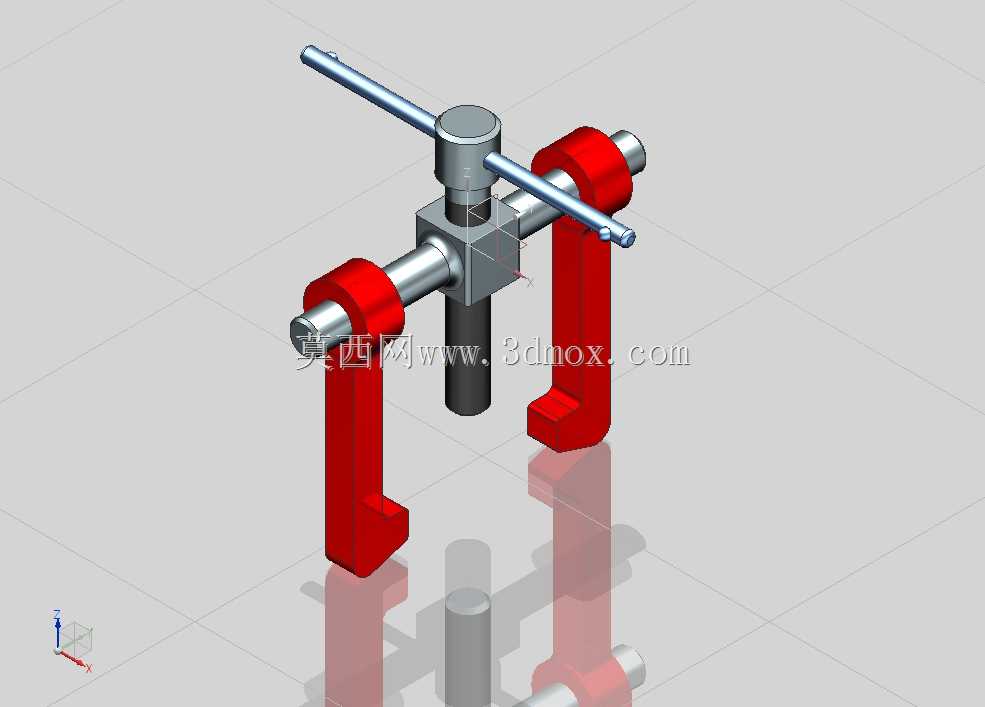

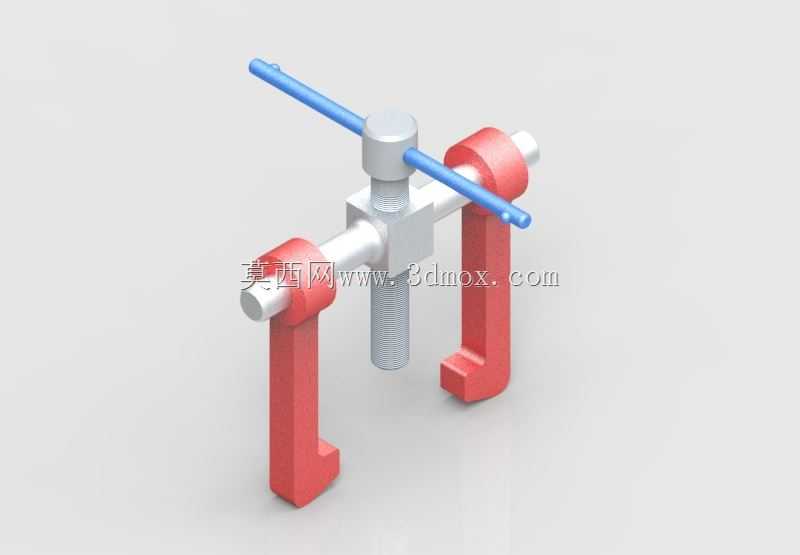

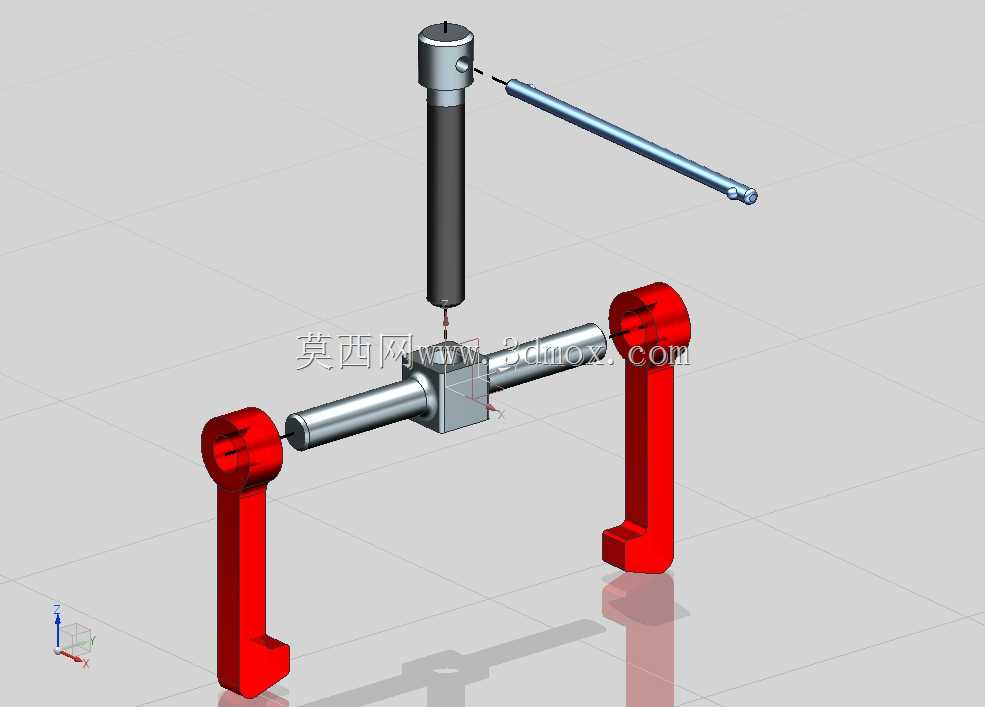

两爪螺旋式轴承拔轮拆卸拉马结构

　　在设备运维与机械维修的现场作业场景中，轴系部件的拆卸一直是影响维修效率的关键环节，过盈配合的轴承、皮带轮、齿轮类零件如果采用敲击、撬别等暴力方式拆卸，极易造成轴颈损伤、配合面变形，甚至导致整套轴系组件报废，两爪螺旋拉马正是针对这类拆卸需求设计的专用手动工具，在机修车间、产线运维、设备维保站点都属于高频使用的常备工器具。这套拉马的核心功能是通过螺旋进给的平稳推力，将卡爪勾住的待拆零件从轴端平稳顶出，全程施力线性可控，不会对配合面产生冲击载荷，能最大程度保护被拆卸零件与安装轴的精度。从结构设计逻辑来看，这套两爪拉马采用对称式双爪布局，相比三爪拉马，它的作业空间适配性更强，能够伸入间隙更狭窄的安装位置，对于部分单侧有遮挡、

　　无法布置三爪的拆卸场景，两爪结构的卡入便利性优势十分明显。主体的中心螺杆采用梯形螺纹传动，这类螺纹的牙型强度高，传动过程中具备自锁特性，进给时不会因为作业反力出现回退，操作人员转动横杆时的施力手感稳定，能够精准控制顶进的速度与力度，避免突然施力过大导致零件崩飞或者卡爪滑脱。两个卡爪采用钩型设计，爪部的勾边做了加厚处理，与待拆零件的外圈端面接触时，接触面积足够分散载荷，不会因为局部压强过大压坏零件的端面边缘；卡爪与中心滑座的连接采用可摆动的铰接结构，能够根据待拆零件的外径尺寸调整张开角度，适配一定直径范围内的盘类、套类零件拆卸，不需要额外更换卡爪就能覆盖常规的小到中型轴承拆卸需求。顶部的操作横杆采用穿装式设计，

　　与螺杆顶部的通孔间隙配合，操作人员可以根据需要的扭矩大小调整横杆的伸出长度，需要大扭矩顶进时将横杆两端伸出长度加大，利用杠杆原理降低施力力度，空间受限时也可以将横杆截短或者直接用套筒转动螺杆顶部的受力段，适配不同的作业空间限制。从安装边界与尺寸适配来看，这套拉马的卡爪张开行程覆盖了常规小型设备的轴承拆卸范围，中心螺杆的顶进行程能够满足多数过盈配合零件的拔出距离需求，作业时只需要将两个卡爪对称勾住待拆零件的后侧端面，将螺杆的顶尖对准轴端的中心孔，保证顶尖与轴端的同轴度，避免顶偏导致卡爪滑脱或者轴端被顶坏，转动横杆时保持两侧卡爪的受力均匀，全程观察零件的退出进度，一旦出现卡滞就及时调整卡爪位置，不要强行加力转动螺杆。在实际使用场景中，

　　这类两爪拉马除了拆卸轴承，还可以用于拆卸电机端盖、小型皮带轮、过盈配合的定位套等零件，是机械维修人员手边不可或缺的基础工具。设计这套结构时，需要重点校核螺杆的压杆稳定性，避免顶进过程中螺杆出现弯曲变形，同时卡爪的钩部强度要经过载荷校核，保证在额定拉拔力下不会出现断裂或者塑性变形，铰接部位的间隙要控制在合理范围，间隙过大会导致卡爪晃动，作业时容易滑脱，间隙过小则卡爪摆动调整不顺畅，影响不同直径零件的适配性。另外，螺杆顶尖的部位做了圆弧过渡处理，顶在轴端中心孔时能够自动对中，不会因为尖锐边缘刮伤中心孔的定位面，影响后续轴系的装配精度。整体结构没有多余的复杂零件，全部采用金属材质加工，可靠性高，维护简单，日常使用只需要定期在螺纹部位涂抹润滑脂，减少螺纹磨损，就能保证长期使用的操作顺畅度。
