ISO7090标准倒角平垫圈组规格覆盖5至64

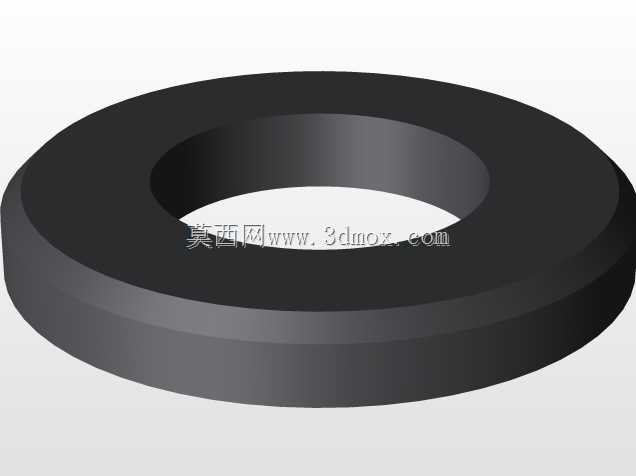

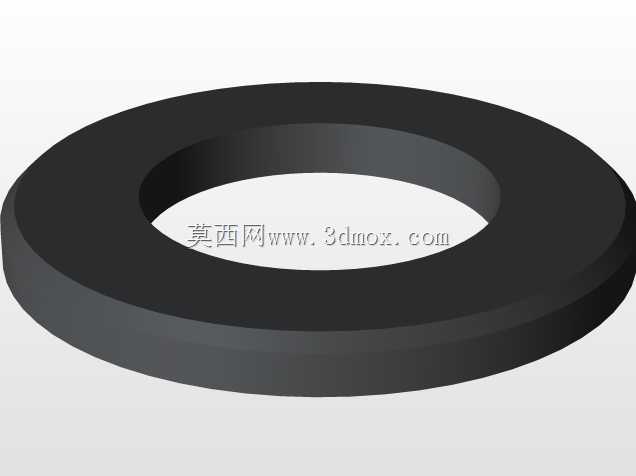

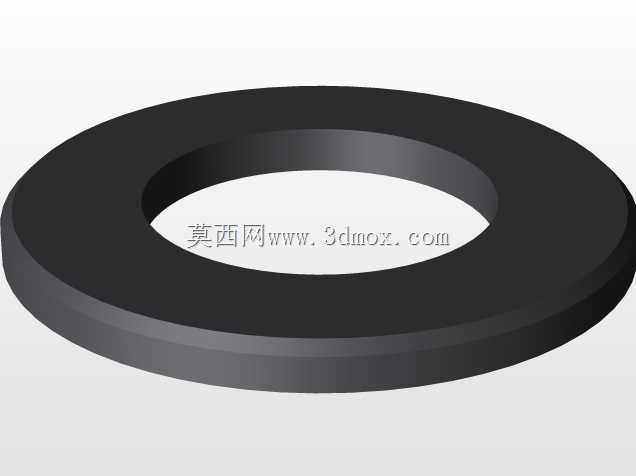

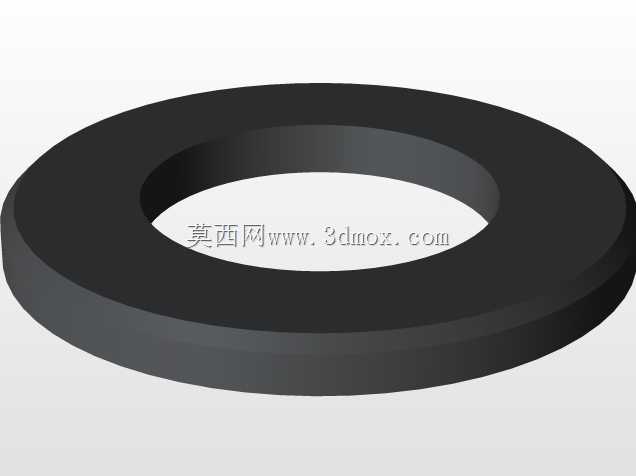

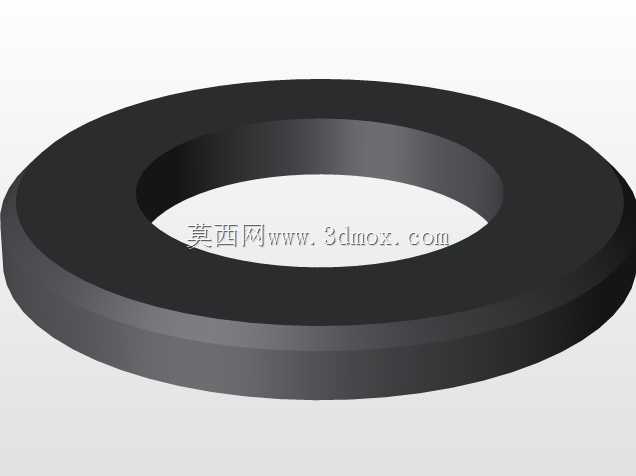

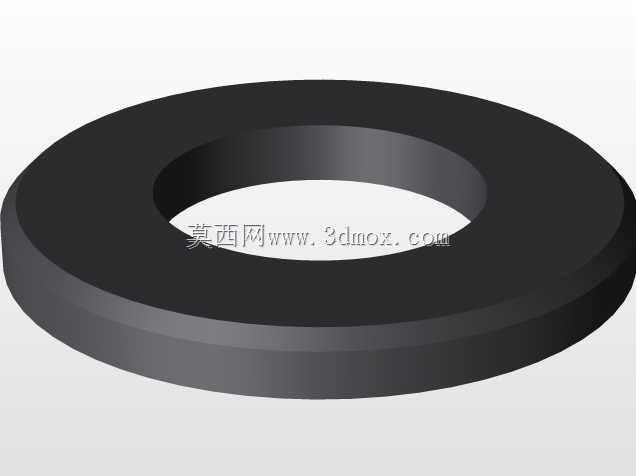

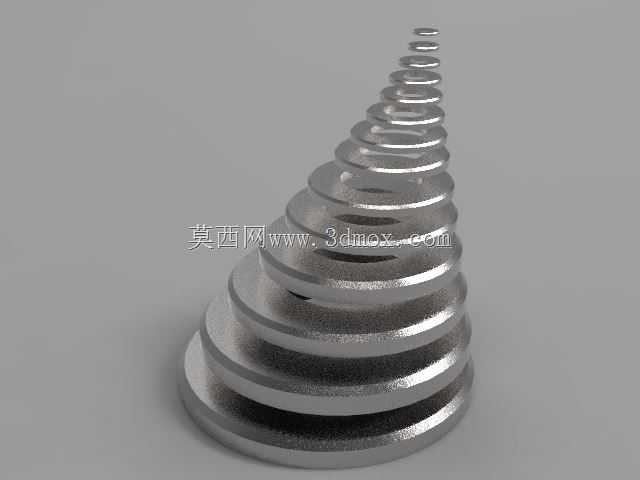

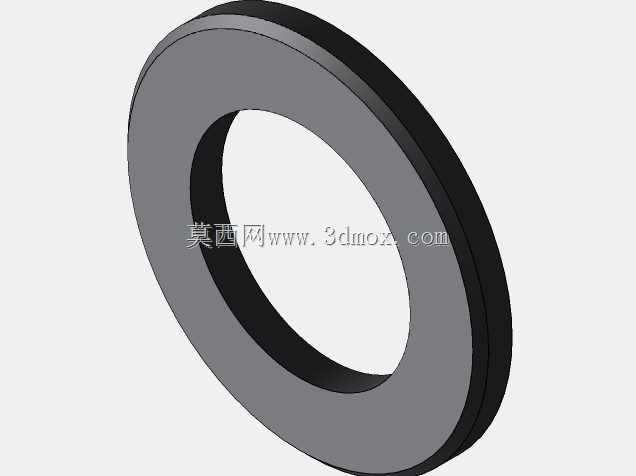

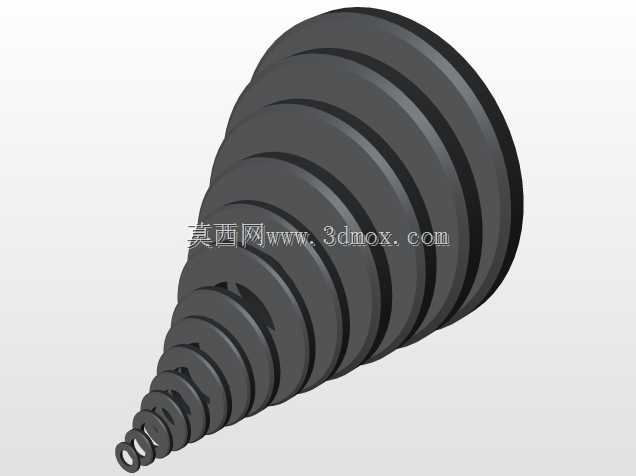

这套倒角平垫圈组覆盖公称尺寸5到64的常用规格，完全遵循ISO7090标准的尺寸公差要求，在各类机械装配场景中承担着分散承压应力、保护被连接件表面的核心作用。在螺栓连接副的实际装配中，很多现场装配人员容易忽略平垫圈的选型细节，直接导致螺栓预紧力施加时，被连接件的接触面出现压痕、局部屈服甚至应力开裂的问题，尤其是铝合金、工程塑料这类低强度基材的连接场景，匹配对应规格的倒角平垫圈，能有效扩大螺栓头、螺母与基材的接触面积，把局部压应力控制在材料许用承压范围内。从设计逻辑上看，这类带倒角的平垫圈和普通无倒角平垫圈的核心差异，在于其内孔边缘的倒角结构，一方面能在装配时自动导正螺栓螺杆与垫圈孔的同轴度，避免螺杆偏斜带来的附加弯曲应力，另一方面也能去除内孔冲裁或车削加工留下的毛刺飞边，防止装配时毛刺脱落进入配合面造成连接松动。整套垫圈的厚度、内外径尺寸都严格对应标准要求，公称尺寸5的垫圈适配M5规格的螺栓，内孔预留足够的装配间隙，不会因为孔位小造成装配卡滞，最大规格64的垫圈适配M64的大规格高强度螺栓，多用于重型机架、大型设备基座的连接部位，足够大的接触外径能把大预紧力下的承压面压强分散到安全区间。在实际安装边界上，这类垫圈的厚度公差控制在标准允许范围内，不会因为垫圈厚度超差导致螺栓连接的有效夹紧长度不足，倒角的角度和深度也经过标准化设计，不会出现倒角过大导致垫圈与螺栓头下圆角干涉的问题，也不会因为倒角过小失去导正去毛刺的作用。在液压阀块安装、输油管道法兰连接、电机与基座固定、工装夹具装配等场景中，这类标准倒角平垫圈都是不可缺少的基础连接件，不同规格的垫圈可以对应不同直径的紧固件，不需要额外定制加工就能满足绝大多数常规装配需求。建模过程中严格还原了每个规格垫圈的内外径、厚度、倒角尺寸，堆叠状态下可以直观看到不同规格的尺寸梯度，方便设计人员在做装配选型时快速核对尺寸匹配关系，也能在做BOM统计时直接调用对应规格的模型，减少重复建模的工作量。需要注意的是，这类平垫圈不能替代弹簧垫圈的防松功能，在有振动冲击的连接场景中，需要配合防松垫圈、螺纹锁固胶等防松结构使用，其本身的作用是优化接触面应力分布、保护基材表面，选型时需要根据被连接件的材料强度、螺栓预紧力大小确认垫圈的外径是否足够，避免出现垫圈压溃基材的问题。
