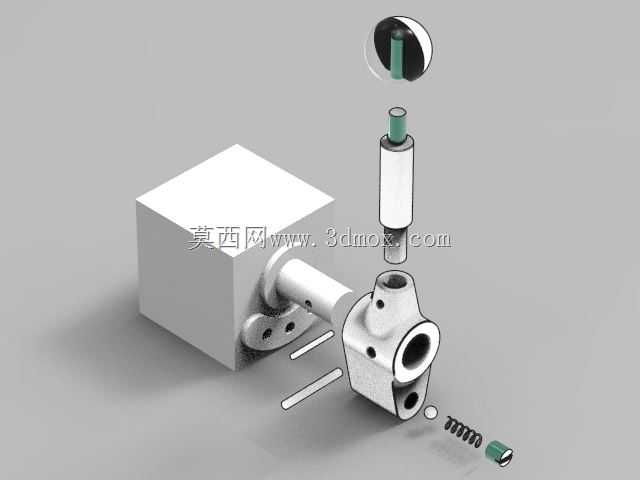

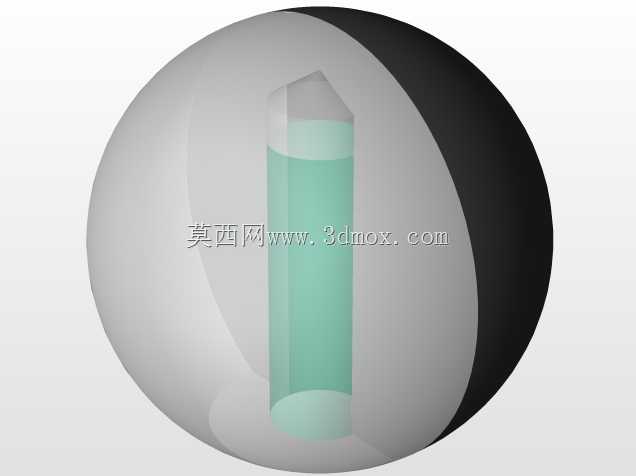

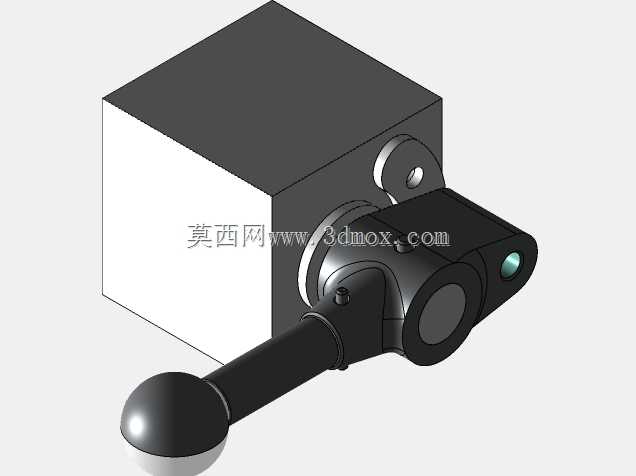

小型气动执行组件爆炸结构展示

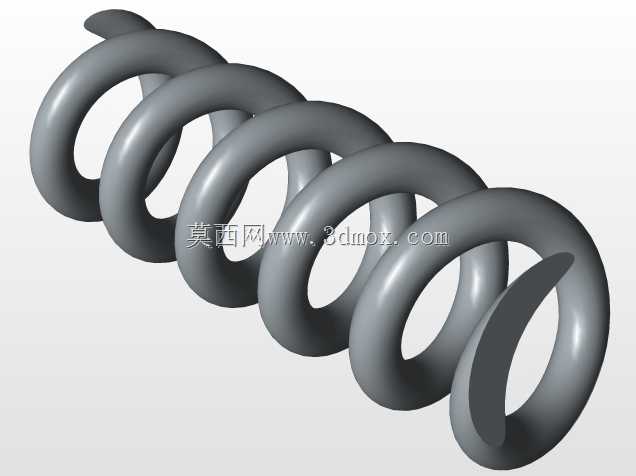

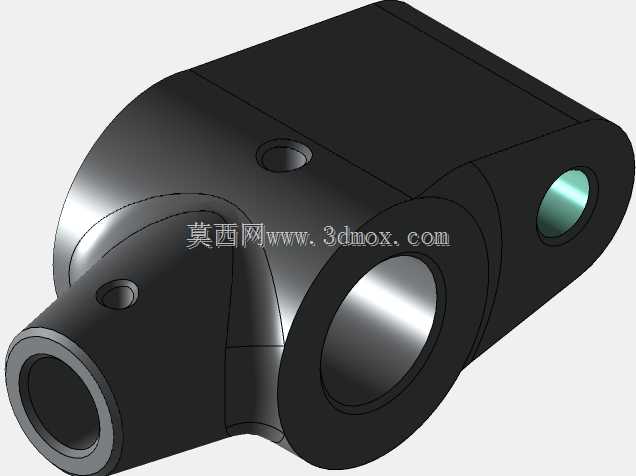

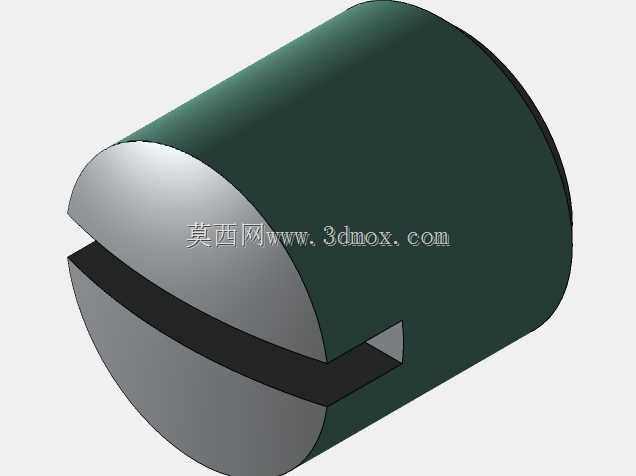

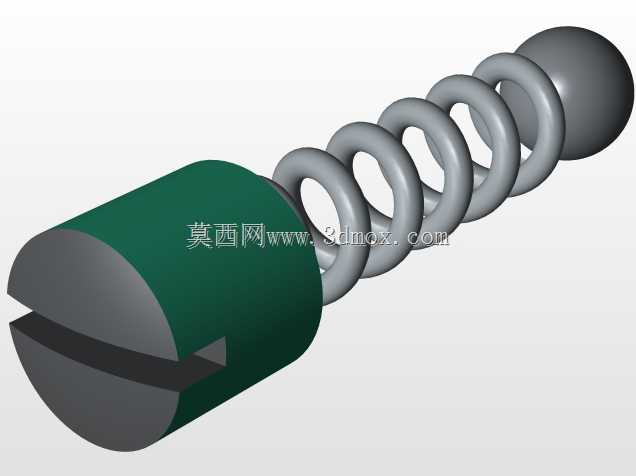

这套组件常应用在小型自动化生产线的工位执行端，承担小行程直线往复驱动、工位定位夹紧的功能，在电子元器件装配、小型五金件冲压上下料、包装线分料机构中都能见到同类结构的应用。从爆炸视图可以看出，整套组件分为安装基座、缸体主体、活塞杆、复位弹簧、密封端盖几个核心部分，安装基座采用方块式结构，预留了两个贯通安装孔，可直接通过内六角螺栓固定在设备安装板上，安装孔的中心距与安装面平面度公差控制在0.02mm范围内，保证安装后不会出现偏载磨损的问题。缸体部分采用侧向通油/通气的接口设计，接口为标准内螺纹孔，可直接对接快插气动接头，无需额外转换接头，减少管路连接的泄漏点。活塞杆表面做了硬化处理，表面粗糙度达到Ra0.8，配合缸体内壁的导向环，往复运动的同轴度偏差可控制在0.01mm以内，避免长期运行出现活塞杆卡顿、密封件偏磨泄漏的问题。复位弹簧采用圆柱螺旋压缩弹簧，弹簧两端做了磨平处理，保证弹簧压缩时不会出现偏斜，弹簧刚度匹配0.3-0.6MPa的常规工厂气源压力，在气源断开时可自动带动活塞杆复位，避免工位卡料。设计时特意将密封端盖做了分体式结构，端盖与缸体采用间隙配合加O型圈密封的结构，后期维护更换密封件时，无需拆解整个安装基座，仅需拆下端部端盖即可更换内部密封件与弹簧，大幅降低现场维护的工时消耗。整套组件的外形尺寸控制在100mm*80mm*60mm的边界范围内，安装时不会占用过多的工位空间，可适配紧凑布局的自动化设备，相邻组件的安装间距最小可控制在20mm，不会出现运动干涉的问题。在建模过程中，所有配合面都预留了合理的公差带，运动部件之间预留了0.01-0.03mm的配合间隙，既保证运动顺畅，又不会出现过大的间隙导致的传动精度损失，静态密封面预留0.1-0.2mm的密封压缩量，保证密封件的使用寿命达到常规工况下8000小时以上的运行要求。
