挤出机用滚花指旋调节螺杆

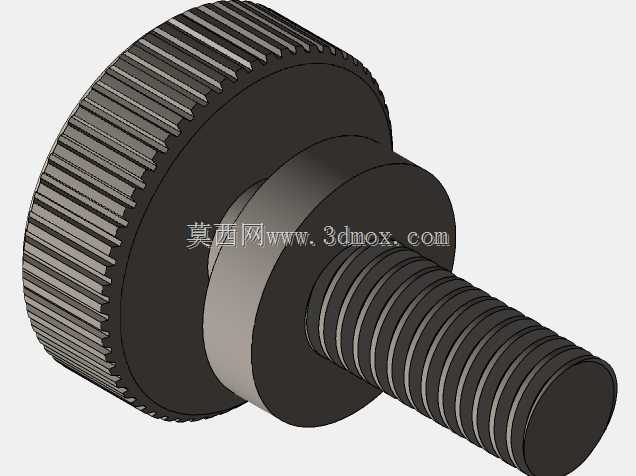

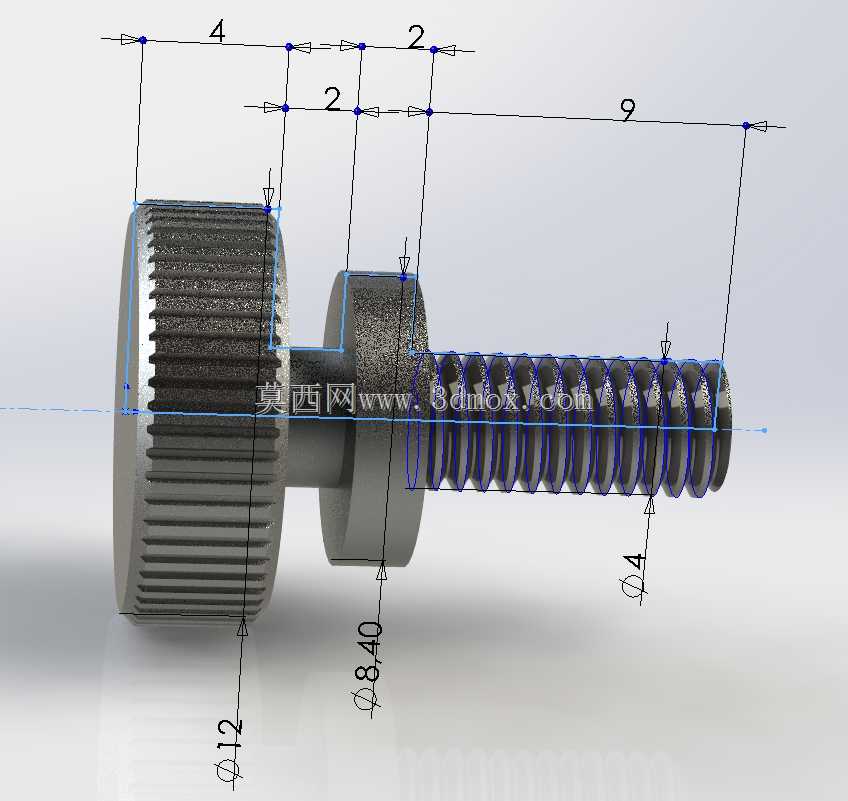

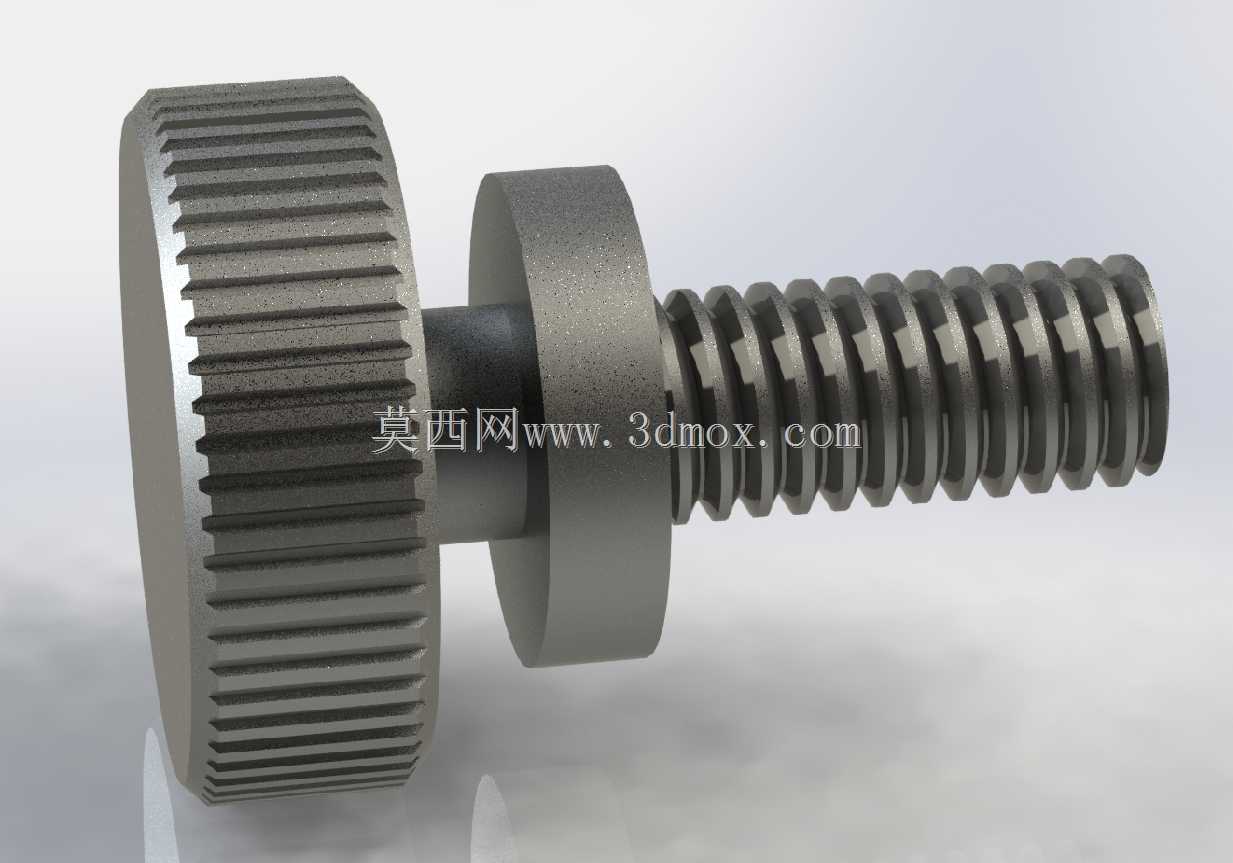

这款指旋螺杆是挤出设备上用于手动微调定位的专用紧固件，主要适配小型桌面级挤出设备的出料间隙调节、料筒定位锁紧等场景，无需借助额外工具即可徒手完成松紧操作，在小批量试生产、频繁调整工艺参数的作业场景下，能够大幅降低操作耗时，提升调试效率。螺杆头部采用直纹滚花设计，滚花纹路均匀覆盖整个头部圆柱面，即使手上沾有少量油污或佩戴薄款防护手套，也能获得足够的摩擦力，避免拧动时打滑。头部与螺纹段之间设置了两级轴肩结构，靠近头部的轴肩直径更大，可作为拧紧时的限位端面，贴合安装基准面后能保证锁紧到位，不会出现过度旋入损伤安装基体的问题；靠近螺纹段的小直径轴肩可适配安装孔的沉台结构，起到径向定位作用，避免螺杆安装后出现径向晃动。从尺寸设计来看，头部直径为12mm，厚度4mm，握持拧动的接触面积充足，长时间操作也不会产生明显的硌手感；中间轴肩直径8.4mm，长度2mm，适配常规8mm规格的安装沉孔；螺纹段公称直径4mm，有效旋合长度9mm，可适配厚度在3-8mm范围内的安装板，螺纹采用标准粗牙设计，旋合顺畅且自锁性能优异，在设备正常运行的振动工况下也不会出现松脱移位。设计过程中充分考虑了徒手操作的人机工程学需求，滚花的齿深和齿距经过优化，既保证足够摩擦力，又不会过于锋利划伤手部；整体采用轴对称结构，加工时可一次装夹完成全部车削、滚花工序，生产工艺简单，量产成本可控。安装时仅需将螺纹段对准安装孔旋入，拧动头部直到轴肩贴合基准面即可完成锁紧，拆卸时反向拧动即可快速取出，无需额外辅助工具，非常适合需要频繁拆装调整的工位使用。
