ABB规格60×24电缆通道布线线槽

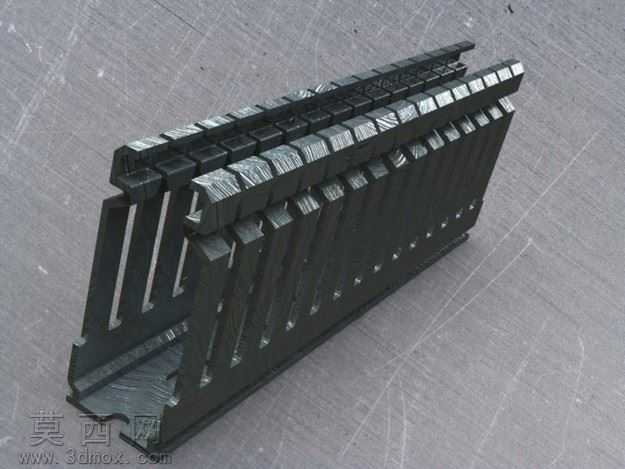

本模型为工业布线场景使用的60×24规格电缆通道，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循工业线槽的实际生产尺寸标准，整体结构还原度高。建模阶段首先绘制线槽主体的基底轮廓，通过拉伸特征生成槽体的基础承载结构，槽体两侧设计有连续的栅格状出线开口，每一处开口的尺寸、间距都经过精准参数约束，适配常规工业控制线缆的穿出需求，方便布线过程中根据线缆走向灵活选择出线位置。槽体顶部设计有分段式的压盖结构，压盖与槽体采用卡扣式配合结构，建模时通过装配约束还原了压盖与槽身的卡合逻辑，既保证压盖安装后不易脱落，又能实现快速拆装，方便后期线缆的维护与调整。模型的细节处理上，对槽体所有的棱边都添加了符合实际生产的圆角特征，避免尖锐边角划伤线缆绝缘层，同时还原了线槽表面的细微加工纹理，渲染阶段采用哑光深灰工程塑料材质，调整材质的粗糙度、反光度参数，还原PVC或改性尼龙线槽的真实质感，渲染输出的效果图清晰展现线槽的结构层次与装配状态。设计思路围绕工业布线的实用需求展开，整体槽型为开口式结构，内部空间规整，可容纳多根控制电缆、信号线缆有序排布，栅格侧壁既可以对线缆起到限位防护作用，又能保证布线后的通风散热效果，分段压盖的设计可以根据布线长度灵活裁切使用，适配不同长度的布线场景，模型的所有特征都保留了可编辑参数，可根据实际项目需求调整线槽的长度、开口间距、槽体壁厚等尺寸，直接用于工业布线方案的模拟演示、机柜布局的干涉检查以及生产加工前的结构验证，能够有效提升电气布线环节的设计效率，减少实际安装过程中的尺寸适配问题。
