蒸汽机用复合材料飞轮结构设计

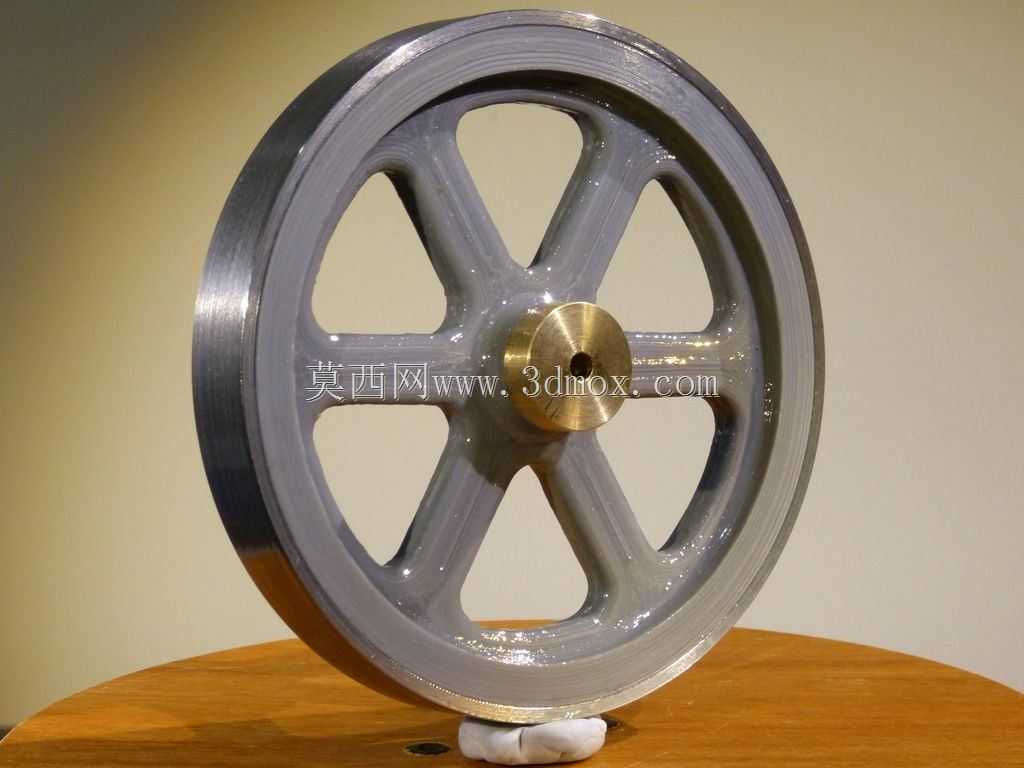

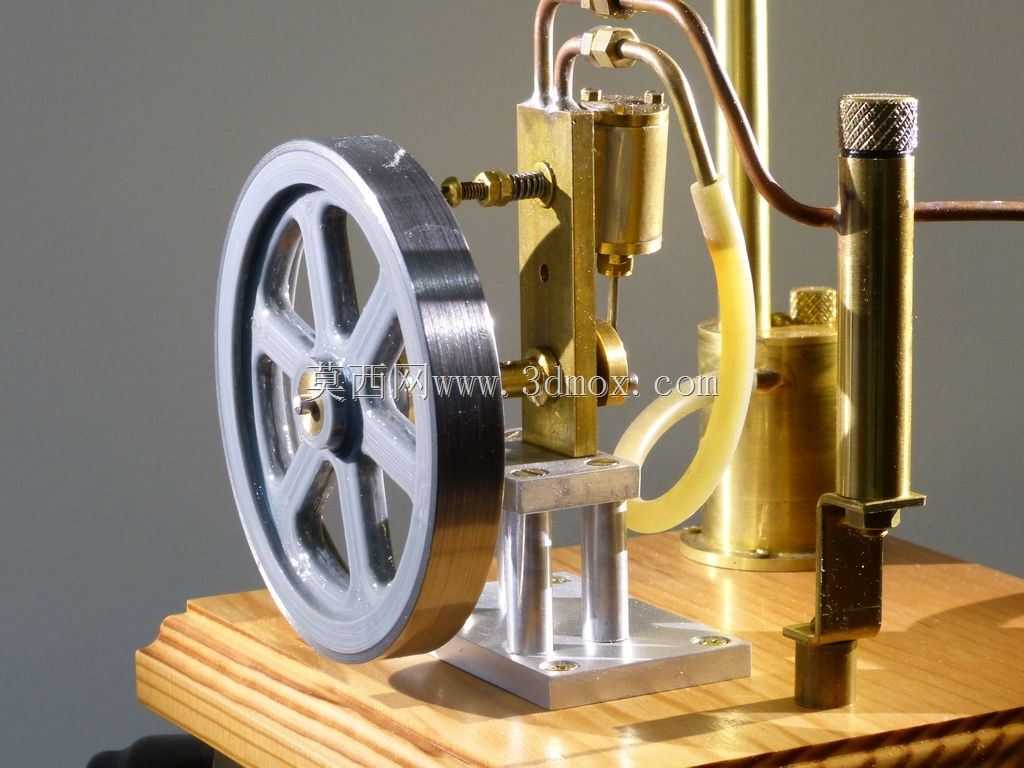

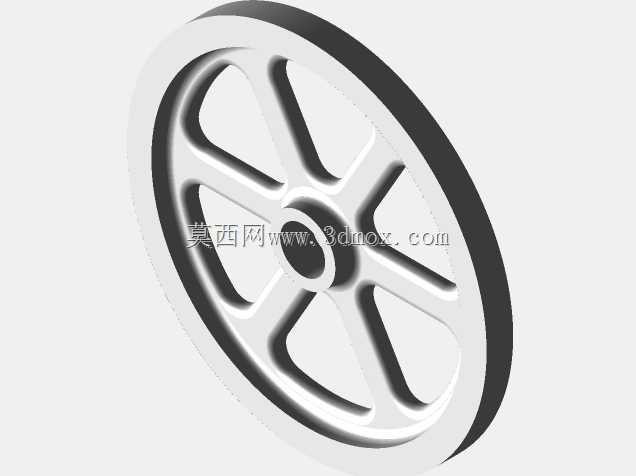

这款飞轮是为小型蒸汽机模型配套设计的核心传动部件，主要应用于桌面级动力演示模型、科普教学实验装置以及微型动力系统的动能存储场景，能够在蒸汽机活塞往复运动的过程中，通过自身旋转惯性稳定输出转速，抵消活塞运动的死点顿挫，让整套动力装置的运转更加平顺连续。从功能特性来看，该飞轮采用多材料复合的结构设计，轮毂与辐条部分选用ABS工程塑料制作，这类材料具备足够的结构强度同时自重较轻，能够降低飞轮启动阶段的动力损耗，让蒸汽机在较低的进气压力下即可带动飞轮达到额定转速；轮辋部分采用3.5英寸镀锌钢管切割成型，金属材质的外圈可以在有限的外径尺寸下最大化旋转惯量，提升动能存储效率，同时镀锌层具备不错的防锈能力，长期放置也不会出现表面氧化锈蚀的问题；中心夹头采用黄铜材质加工，搭配平头螺钉实现飞轮与转轴的刚性固定，黄铜材质的耐磨性能优异，能够承受长期高速旋转带来的摩擦损耗，避免转轴与安装孔之间出现旷量，保证飞轮的旋转同轴度。在设计思路上，这款飞轮充分平衡了转动惯量与启动阻力的矛盾，通过外圈加重、内圈轻量化的结构布局，既保证了足够的储能效果来稳定蒸汽机转速，又不会因为整体重量过大导致蒸汽机无法驱动；辐条采用六辐对称式设计，在保证结构强度的同时简化了加工难度，不管是3D打印制作塑料部分还是后期的金属件加工，都能轻松实现高精度成型，各部件之间的装配公差控制在0.1mm以内，装配后不会出现偏心抖动的问题。从安装边界来看，飞轮的中心安装孔与常规小型蒸汽机的输出轴尺寸完全匹配，安装时只需要将中心夹头对准转轴插入，拧紧侧面的平头螺钉即可完成固定，不需要额外的定制转接件；飞轮的整体外径与蒸汽机的气缸、管路布局完全适配，旋转过程中不会与周边的黄铜构件、输油管路发生干涉，整套结构安装后可以直接融入蒸汽机的整体外观，金属轮辋与黄铜机身搭配木质底座，也具备不错的展示效果，不管是用于机械原理教学演示，还是作为收藏级的动力模型摆件，都能满足使用需求。
