CATIA设计并联三角洲机器人三维结构

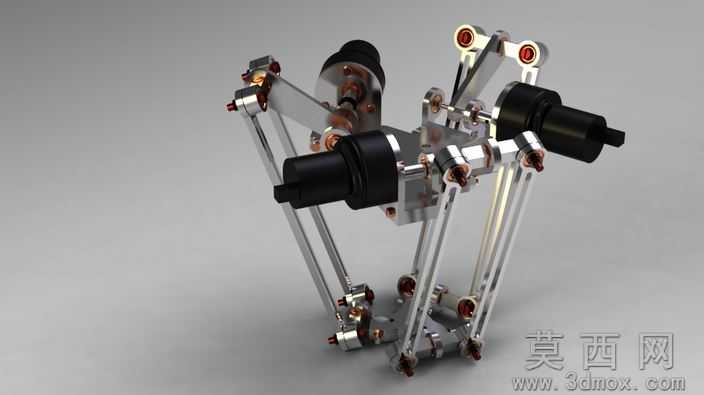

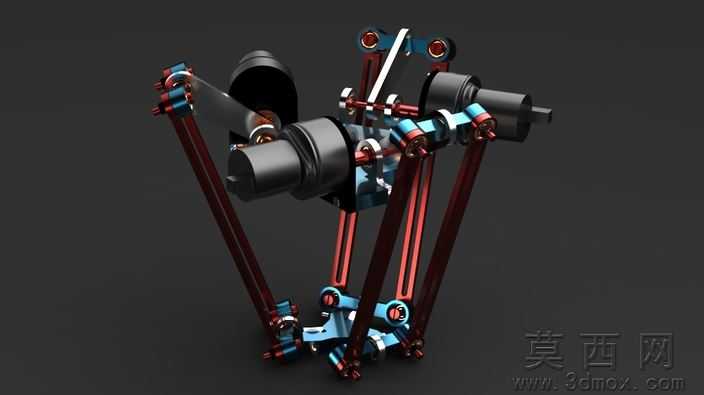

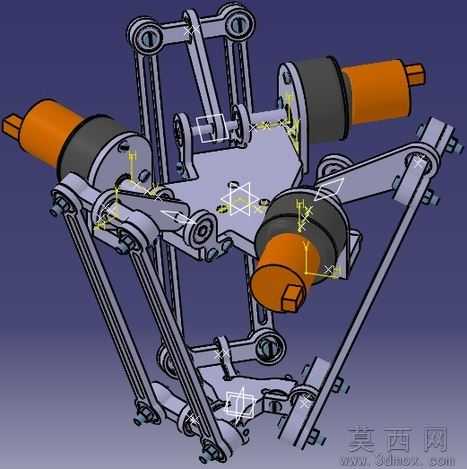

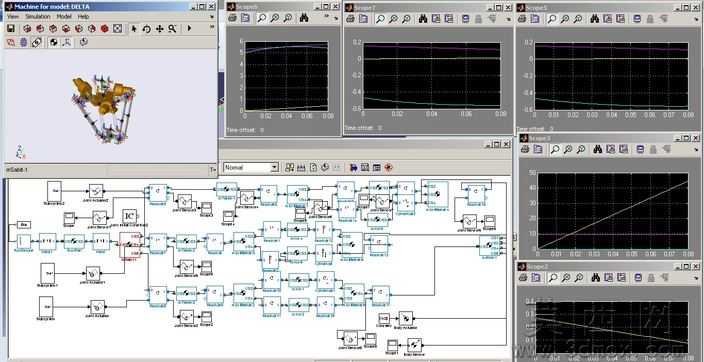

本模型为并联构型三角洲机器人三维设计成果，建模阶段以CATIA V5为核心平台完成全参数化搭建，首先确定静平台基准坐标系，依次完成三组驱动臂安装座、旋转驱动轴、主动臂杆、从动平行四边形支链、末端动平台的零件建模，所有零件均通过草图约束、凸台拉伸、旋转切除、装配约束完成关联设计，关键铰接位置预留标准轴承安装位，驱动单元匹配伺服电机安装接口，整体装配遵循并联机构运动对称性原则，三组支链沿静平台周向120°均匀分布，确保运动学解算的一致性。参数设计层面，模型设定主动臂长度150mm、从动臂单杆长度350mm，静平台外接圆半径200mm，末端动平台外接圆半径80mm，驱动关节旋转角度范围±45°，经运动学正逆解算验证，末端工作空间覆盖直径800mm、高度250mm的柱形区域，重复定位精度可达±0.1mm级别，满足高速拾放作业的参数要求。渲染材质环节，对驱动电机外壳赋予磨砂橙色工程塑料材质，金属连杆、铰接销轴赋予哑光银灰色铝合金材质，静动平台赋予深灰色铸铁质感材质，铰接轴承位置赋予亮银色金属材质，配合深紫色背景完成装配体渲染，各部件结构边界清晰，运动副位置标识明确，可直观展示机构组成。结构原理上，该三角洲机器人属于三自由度并联机器人，依靠三组平行四边形从动支链约束末端动平台始终保持水平姿态，通过三个伺服电机驱动主动臂旋转，带动从动支链完成空间运动，实现末端执行器在工作空间内的X、Y、Z三向高速平移，相比串联机器人具备更高的运动速度、更低的运动惯量与更强的负载自重比。软件兼容层面，模型除原生CATIA V5格式外，同步导出STEP、IGES、STL通用三维格式，可直接导入SolidWorks、UG、Pro/E等主流三维软件进行编辑修改，也可导入SimMechanics、MATLAB完成运动控制算法仿真，导入Ansys Transient模块完成瞬态动力学分析，验证机构高速运动下的动态应力与振动特性。研发教学应用层面，该模型可作为并联机器人研发的基础原型，适配视觉引导高速拾放项目开发，用于食品分拣、药品包装、电子元件装配等场景的方案验证，也可作为高校机械工程、机器人工程专业的教学案例，用于讲解并联机构运动学原理、三维装配设计、多软件联合仿真流程，帮助学习者掌握并联机器人的设计逻辑与仿真分析方法。
