车床用中心架工装夹具三维设计

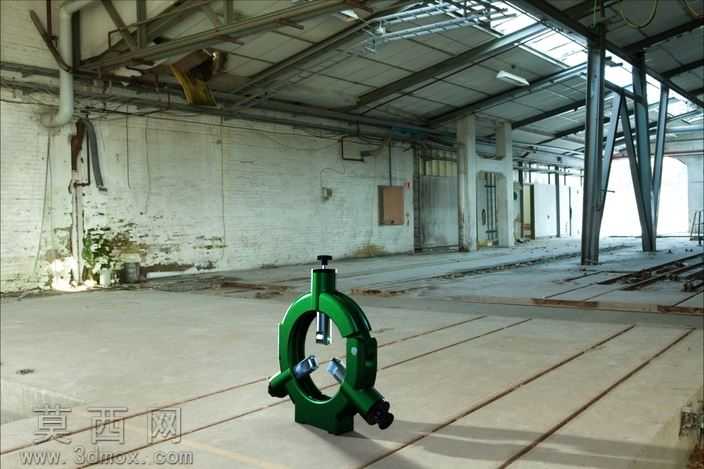

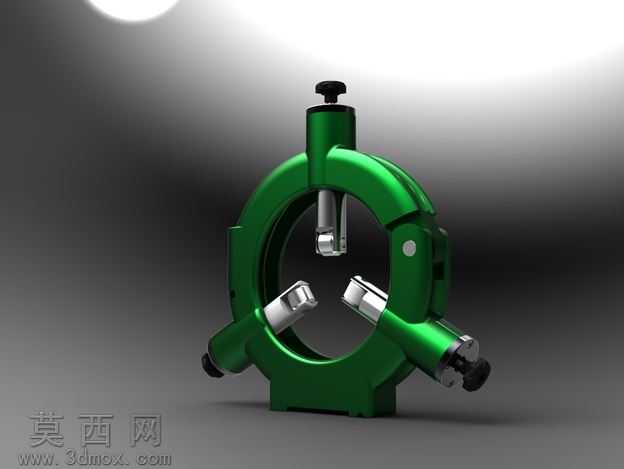

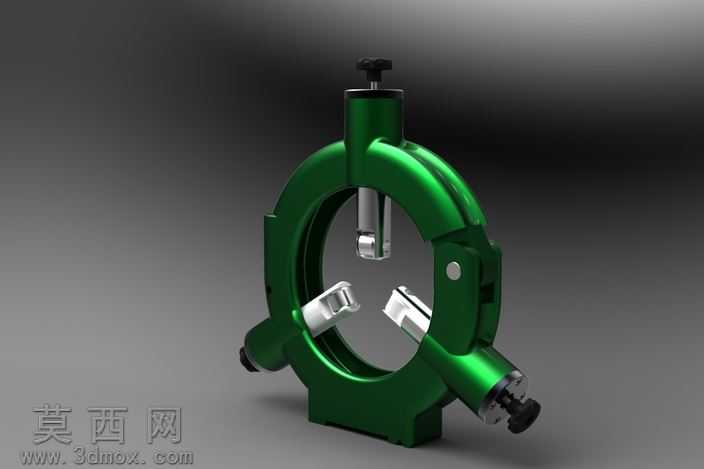

本作品为车床加工配套使用的中心架工装夹具三维模型，建模过程严格遵循机械加工工装的实际设计逻辑，以SolidWorks为核心建模工具完成全参数化构建，所有结构尺寸均参考普通卧式车床配套中心架的通用行业标准设定，保证模型结构与实际量产工装的一致性。建模阶段首先完成环形主体基座的草图绘制，通过拉伸、切除等基础特征构建主体的环形承载结构，主体采用剖分式开合设计，通过侧边的铰接销轴实现架体的开合动作，方便工件装拆，铰接位置的配合间隙按照实际工装的转动公差设定，保证开合动作顺畅无卡滞。随后完成三个周向均布的支撑调节组件建模，每个调节组件包含调节螺杆、支撑顶头、锁紧旋钮三个核心部分，支撑顶头采用圆弧接触面设计，适配回转类工件的外圆表面，调节螺杆与主体架体之间采用螺纹传动配合，可根据待加工工件的直径尺寸灵活调整支撑位置，顶部的锁紧旋钮可在支撑位置调整到位后锁止螺杆，避免加工过程中支撑位置偏移。材质与渲染阶段，主体架体赋予墨绿色金属漆材质，还原实际工装表面的喷塑工艺质感，调节螺杆、支撑顶头等运动部件赋予银灰色金属材质，模拟调质钢的金属光泽，锁紧旋钮赋予黑色哑光工程塑料材质，区分不同部件的材质属性；渲染时采用三点布光方案，主光源从斜上方打亮主体正面，辅光源弱化阴影区域的死黑问题，背光源勾勒架体的轮廓边缘，地面添加柔和的反射效果，突出金属材质的质感同时清晰展现所有结构细节。设计思路上，该中心架主要用于车床加工长轴类工件时的辅助支撑，解决长轴工件在切削力作用下出现的挠曲变形问题，三个周向均布的支撑点可从不同方向抵住工件外圆，抵消切削过程中的径向力，提升长轴类零件加工时的刚性，保证加工精度与表面质量；建模过程中所有运动部件均保留了实际的活动行程，可模拟支撑直径调节、架体开合、旋钮锁止等实际操作动作，模型结构完整无缺失特征，各部件之间的装配关系清晰，可直接用于工装结构演示、加工工艺讲解、虚拟装配验证等场景，也可作为同类工装设计的参考蓝本，帮助设计人员快速完成同类型中心架的参数化改型设计，缩短工装开发的前期建模周期。
