数控纤维缠绕机设备三维结构设计

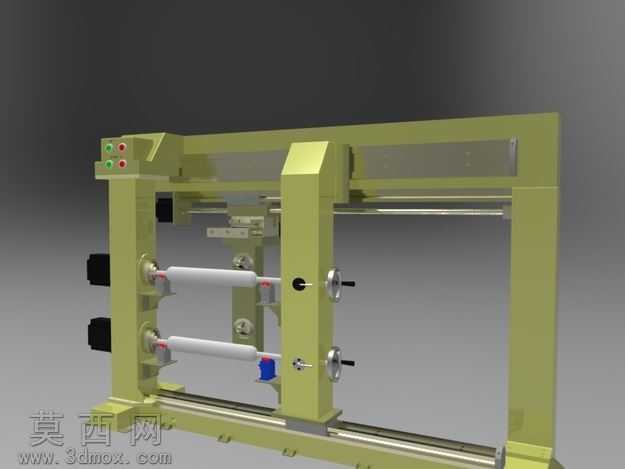

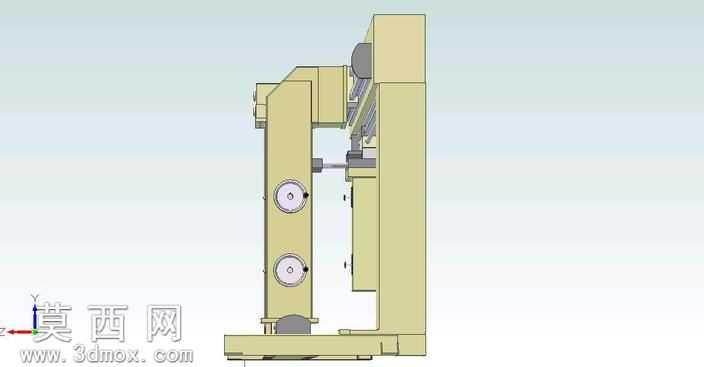

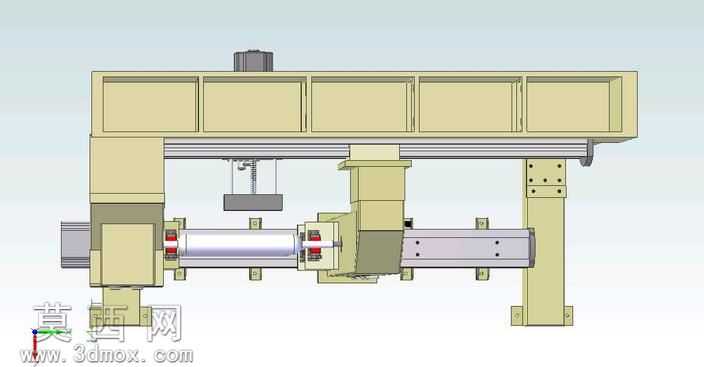

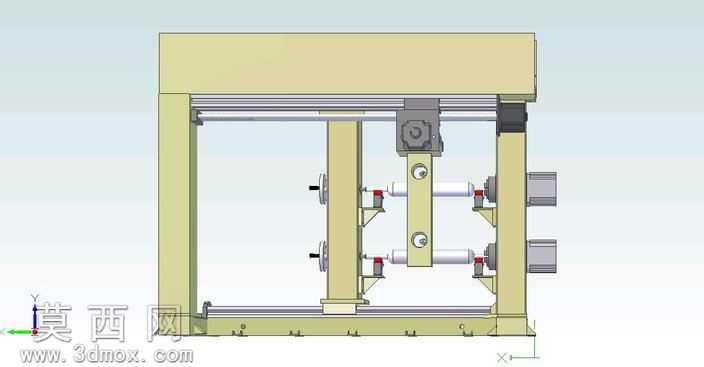

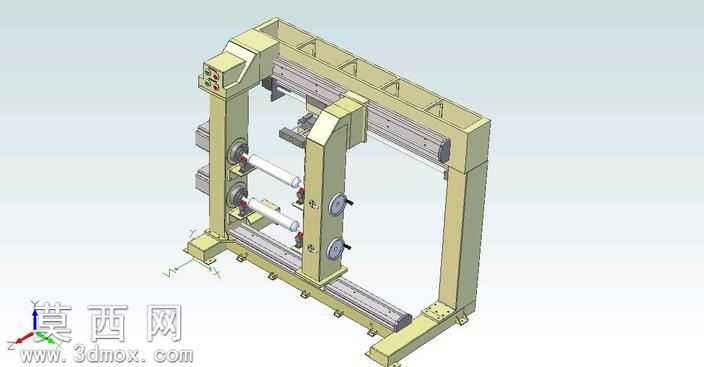

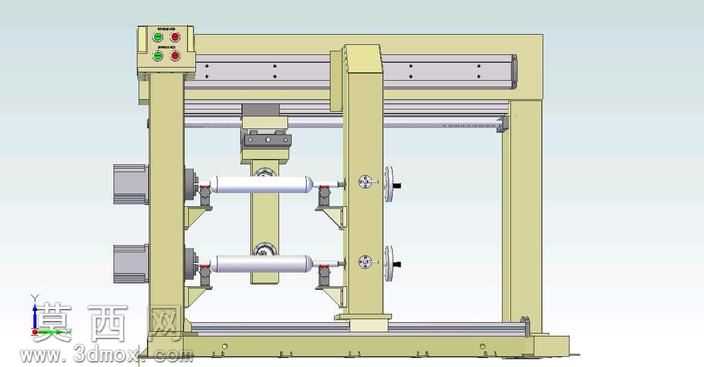

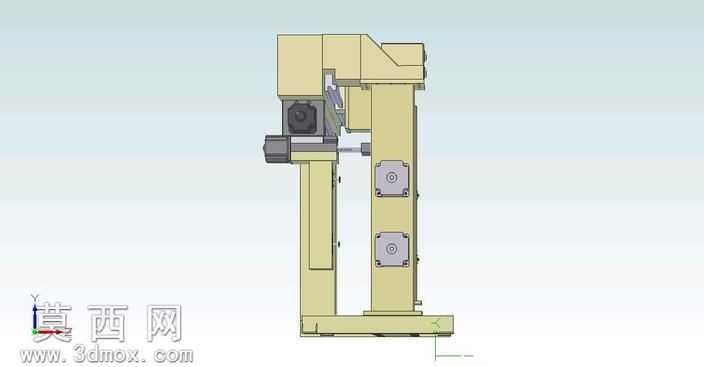

本模型为数控纤维缠绕机的完整三维结构设计，建模过程中严格遵循工业设备的实际设计逻辑，采用参数化建模方式完成各部件的精准搭建，整体装配关系完全匹配真实设备的运动逻辑。模型整体采用龙门式双立柱框架结构，主体机架部分赋予哑光橄榄绿金属烤漆材质，还原工业设备的真实漆面质感，机架的加强筋、安装孔位、走线槽等细节均做了精细化建模，未省略任何结构特征。设备的运动执行部分包含两组平行布置的工件夹持主轴，主轴端部设计有可调节的卡装结构，用于固定不同直径的芯模，适配0.25米到4.0米直径范围内的管道、管接头类工件加工，主轴传动端的黑色防护壳、锁紧手轮、调节旋钮等部件均单独建模并赋予对应材质，手轮部分做了金属镀铬材质处理，旋钮部分采用红绿色区分功能按键，还原真实设备的操作标识设计。中间的缠绕进给模组搭载可横向移动的丝嘴架，丝嘴架上设计有导丝辊、张力调节块、丝束固定座等结构，其中导丝辊赋予亮面金属材质，张力调节块采用蓝色工程塑料材质，通过材质区分清晰展现不同部件的功能属性。底部的横向进给导轨采用高精度线性导轨结构，导轨面做了金属磨削质感处理，滑块与导轨的配合间隙按照实际装配公差设置，保证运动仿真时无干涉问题。建模过程中对所有连接部位的螺栓、定位销等标准件均做了简化但保留外形特征，既保证模型整体轻量化，又能完整展现设备的装配关系。渲染阶段采用工业产品常用的三点布光方式，主光源从侧上方打亮设备主体结构，补光消除机架下方的暗部阴影，背景采用渐变灰色突出设备本身，渲染效果清晰展现各部件的结构层次与材质差异。设计思路围绕连续纤维增强塑料管道的缠绕工艺需求展开，双工位主轴设计可实现工件装卸与缠绕加工的并行作业，有效提升生产效率，整体结构布局充分考虑了设备运行时的刚性需求，立柱与横梁的截面尺寸经过合理优化，避免长丝缠绕过程中出现结构形变，保证缠绕精度，可用于纤维缠绕设备的结构展示、工艺教学、方案演示等场景。
