CoreXY机架专用Titan挤出机安装固定支架

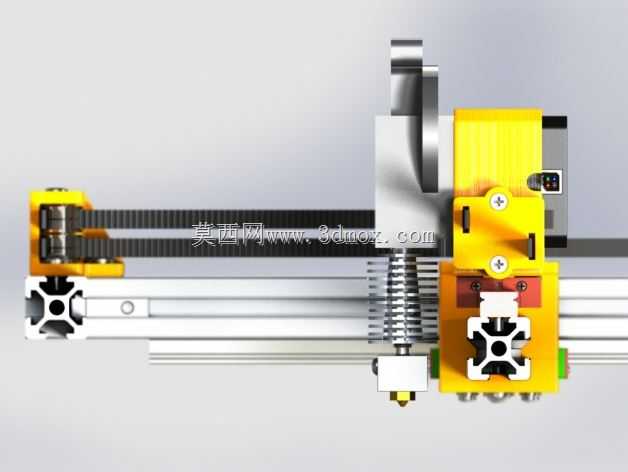

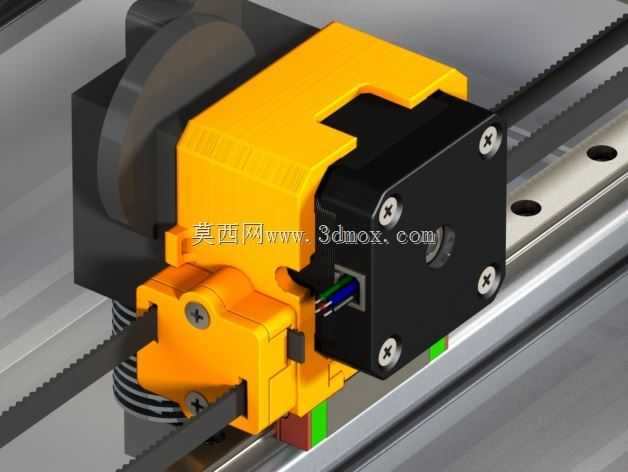

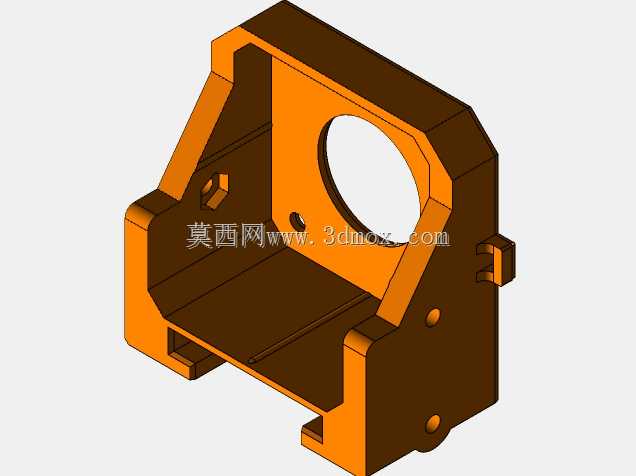

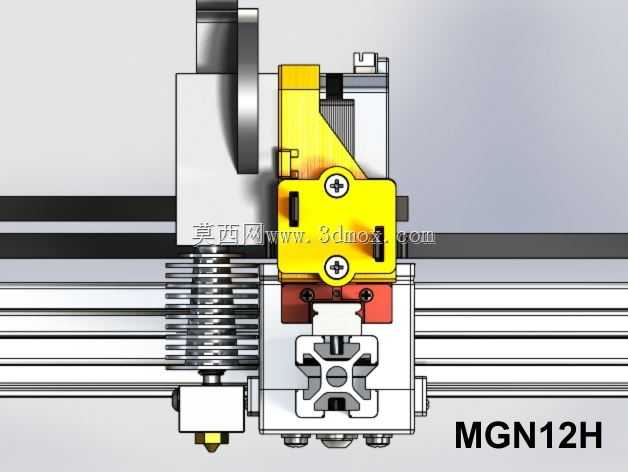

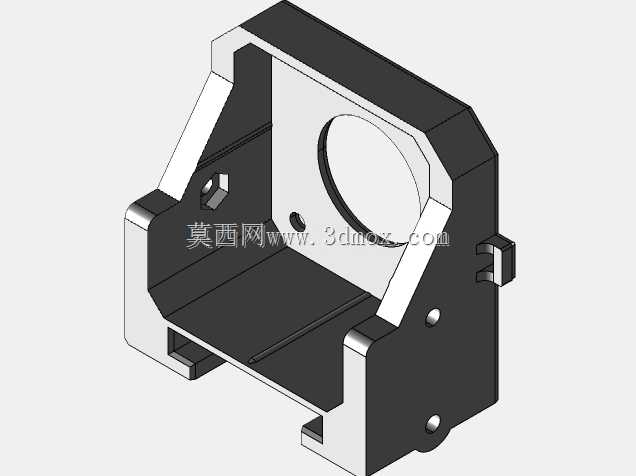

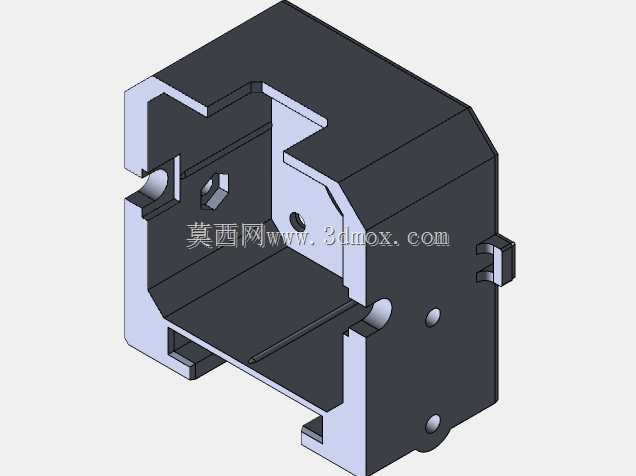

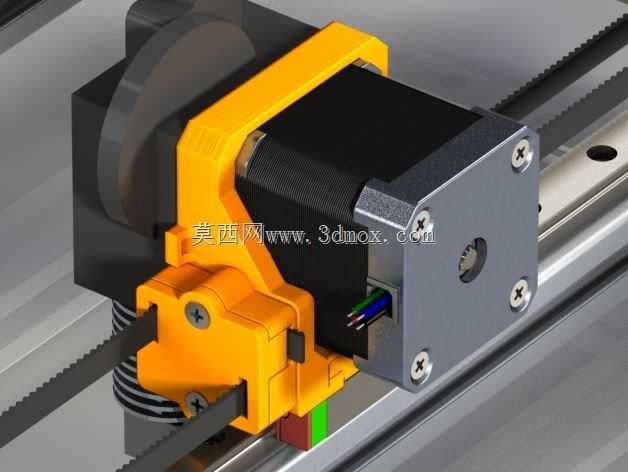

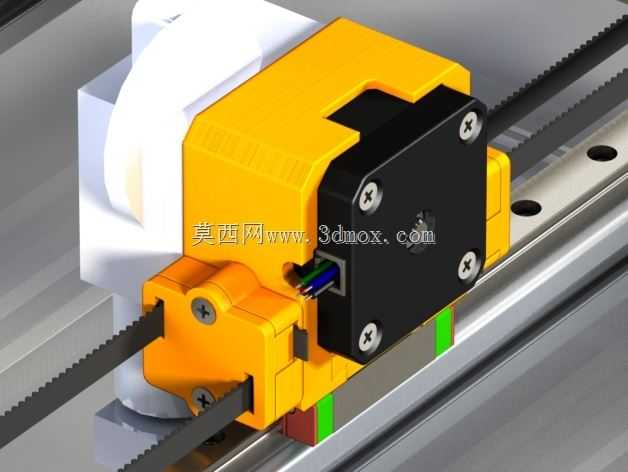

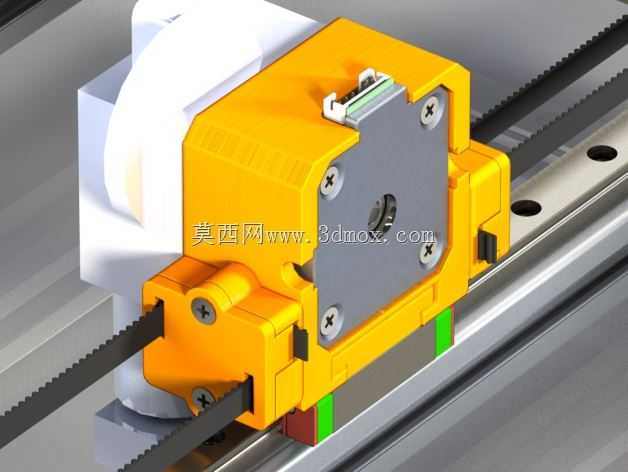

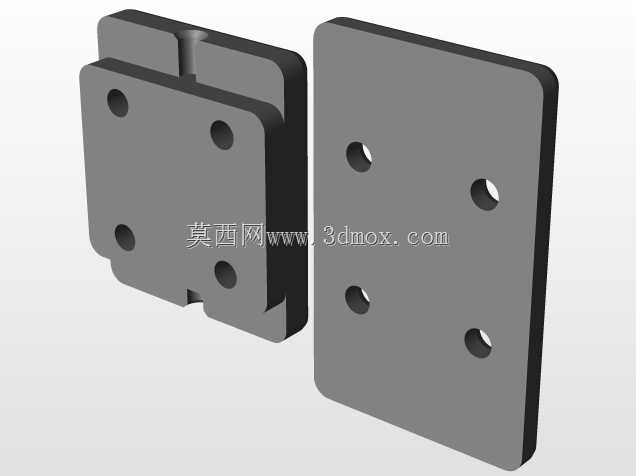

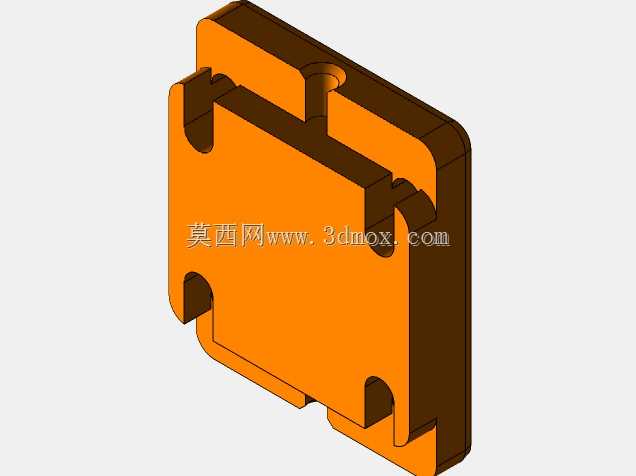

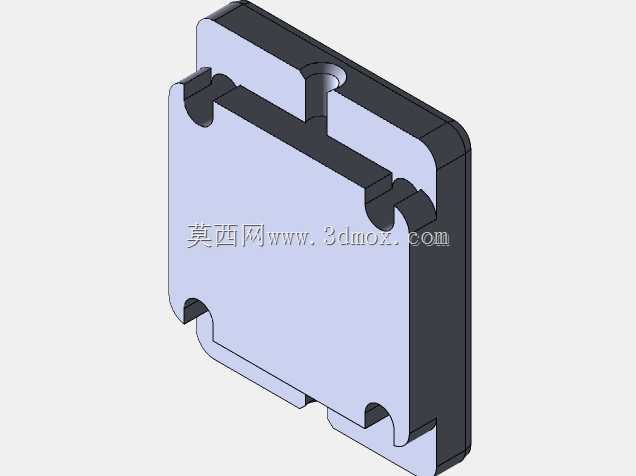

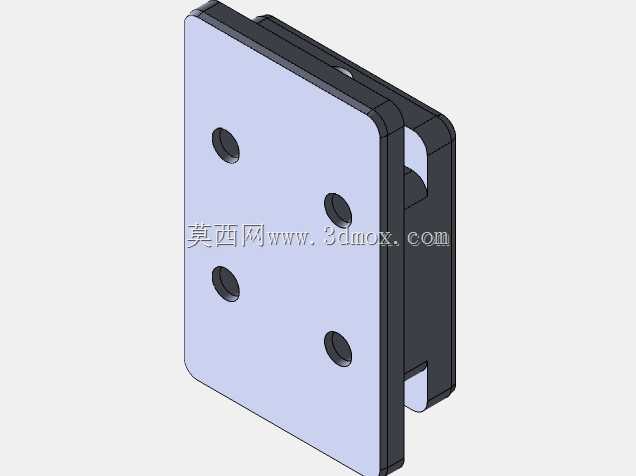

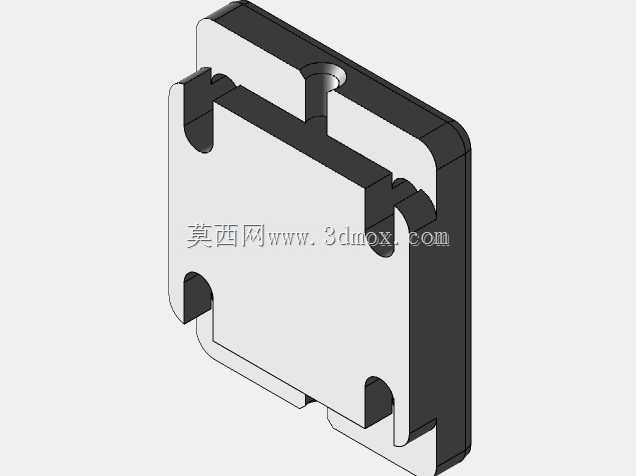

这款挤出机安装支架是面向桌面级FDM 3D打印设备CoreXY运动架构定制的专用固定组件，主要适配小尺寸Nema17规格步进电机、带Titan结构的近程挤出单元，以及MGN12H/MGN9H系列线性导轨的安装组合，核心作用是为打印头运动端的挤出送料机构提供稳定的刚性支撑，解决CoreXY架构下挤出单元与运动导轨集成安装的定位匹配问题。在实际3D打印作业场景中，CoreXY架构依靠XY轴双电机同步带传动实现打印头的高速平面移动，对运动端组件的安装同轴度、整体重量控制、结构刚性都有较高要求，这款支架通过一体化的结构设计，将步进电机、挤出机送料齿轮组、导轨滑块的安装位整合在同一主体上，既减少了多零件拼接带来的装配累积误差，也能降低运动端的整体负载，避免高速移动时的结构共振影响打印成型精度。从设计思路来看，支架主体采用了贴合电机外形的半包式支撑结构，电机安装面预留了对应规格的螺丝固定孔位，孔位公差按照精密机械装配标准设定，保证电机输出轴与挤出机送料机构的同轴度，避免送料过程中出现齿轮偏磨、送料力度不均的问题；支架下部延伸出的导轨安装位，直接匹配MGN12系列线性导轨的滑块安装孔距，安装后挤出单元的重心与导轨滑块受力中心重合，减少运动过程中的偏载力矩，延长导轨使用寿命，同时保证打印头移动的平顺性。在安装边界与尺寸适配方面，这款支架搭配对应规格的导轨与挤出组件后，可支持XY方向192mm×204mm的有效打印区域，整体安装尺寸完全适配v2.0版本的CoreXY机架安装空间，不需要对原有机架结构做额外打孔或裁切改造；支架侧面预留了电机接线的避让空间，避免运动过程中线缆与传动带、机架结构发生剐蹭，同时挤出机送料通道的位置经过校准，可保证耗材进入挤出轮的角度符合送料要求，减少耗材送料阻力，避免打印过程中出现断料、送料不足的问题。结构细节上，支架的受力部位做了加厚处理，在电机安装座、导轨连接位等受力集中的区域增加了加强筋结构，既保证了整体结构刚性，又通过镂空设计控制了整体重量，适配CoreXY架构高速运动的轻量化需求；传动带的避让槽位尺寸经过精确计算，不会与同步带传动路径发生干涉，保证XY轴传动的顺畅运行。
