双入口壁挂式旋风分离除尘装置

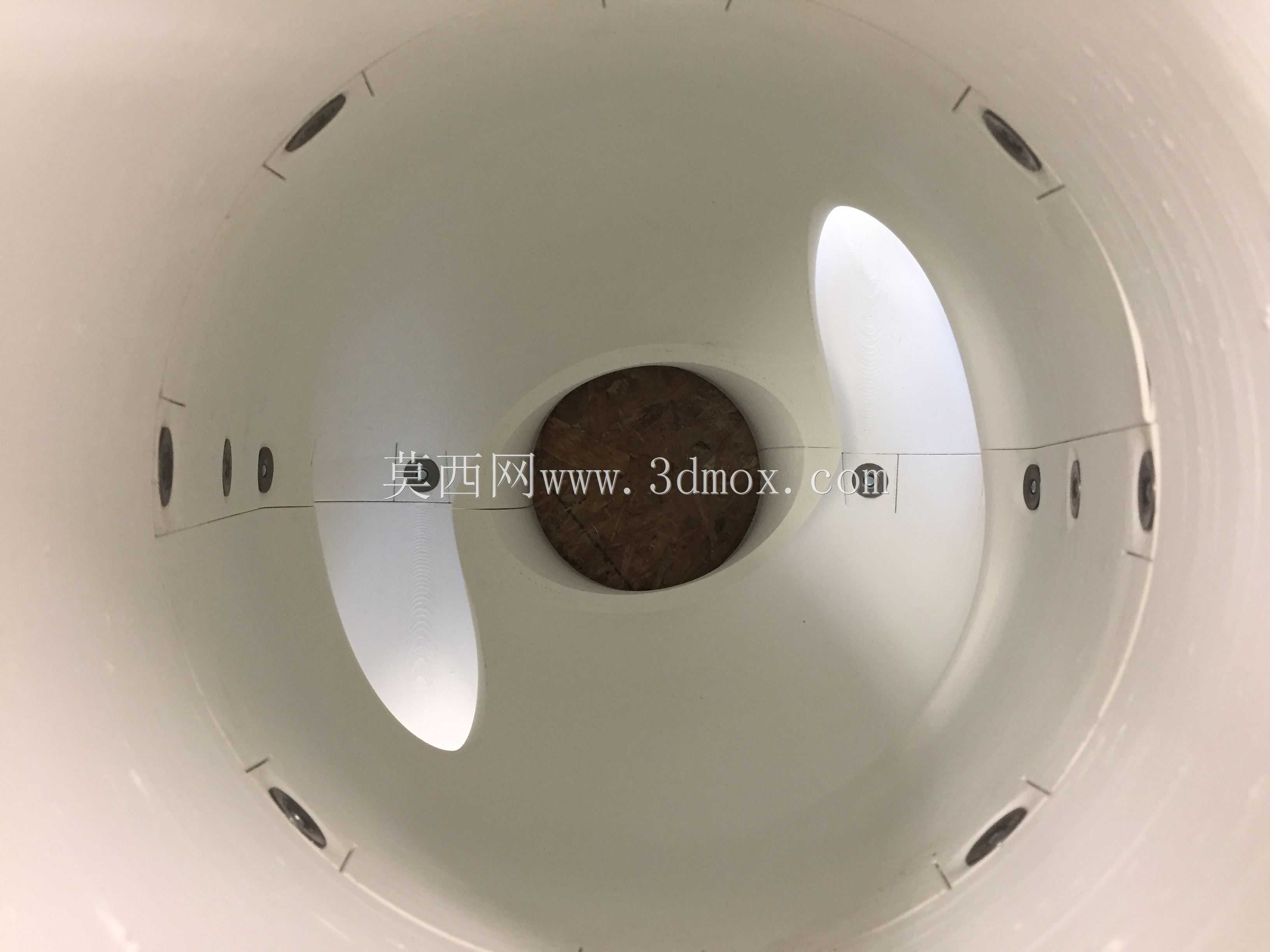

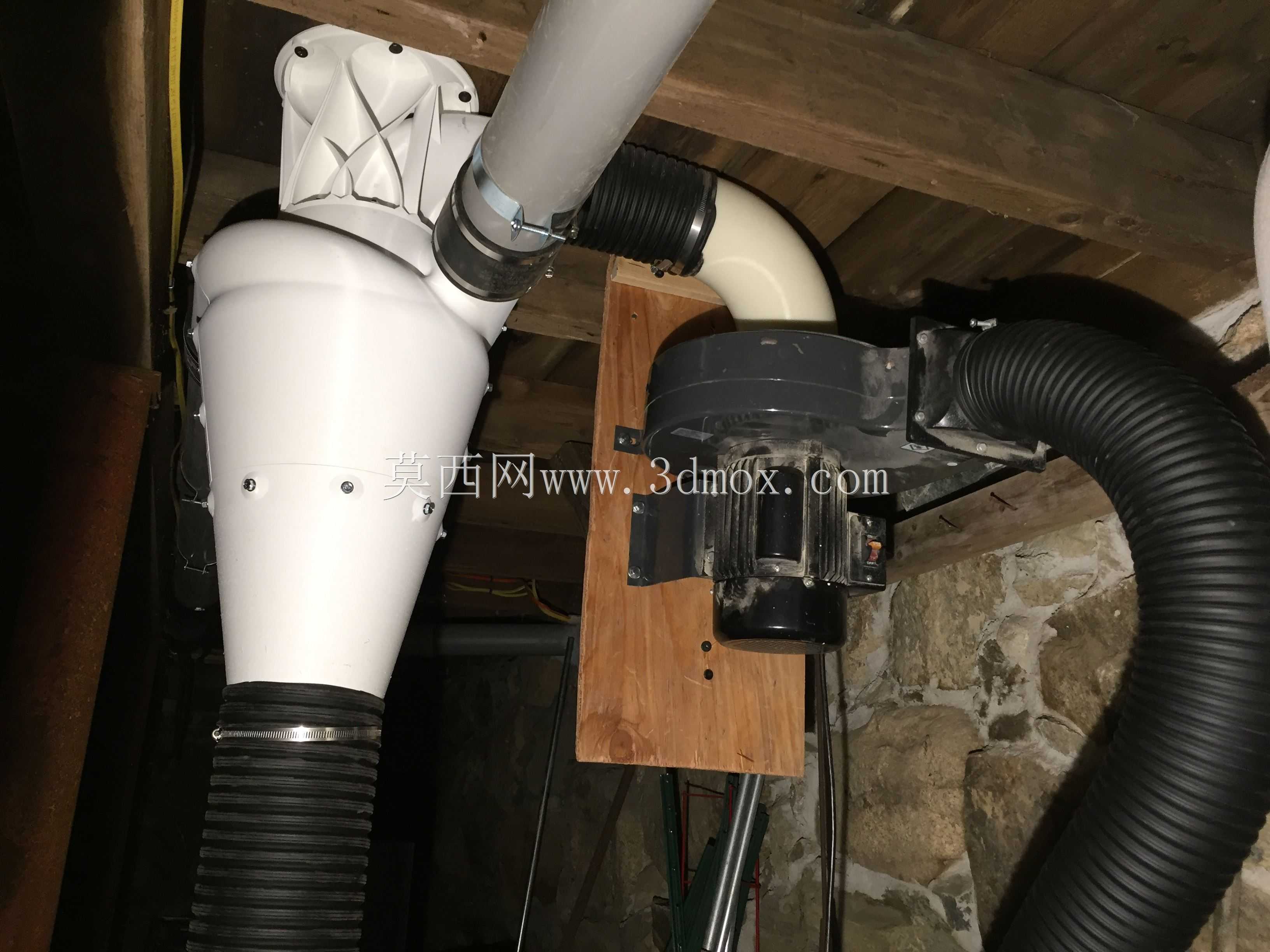

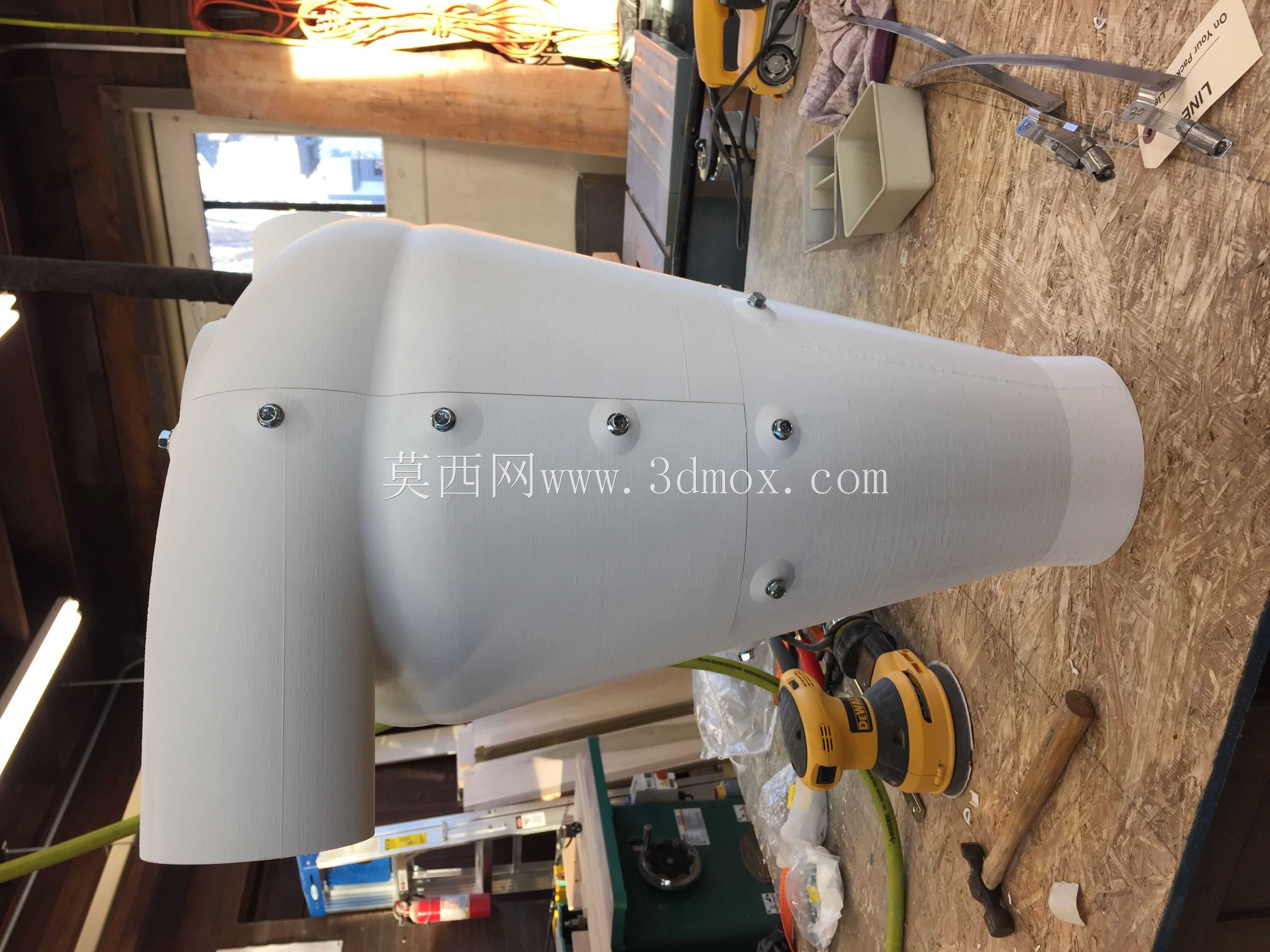

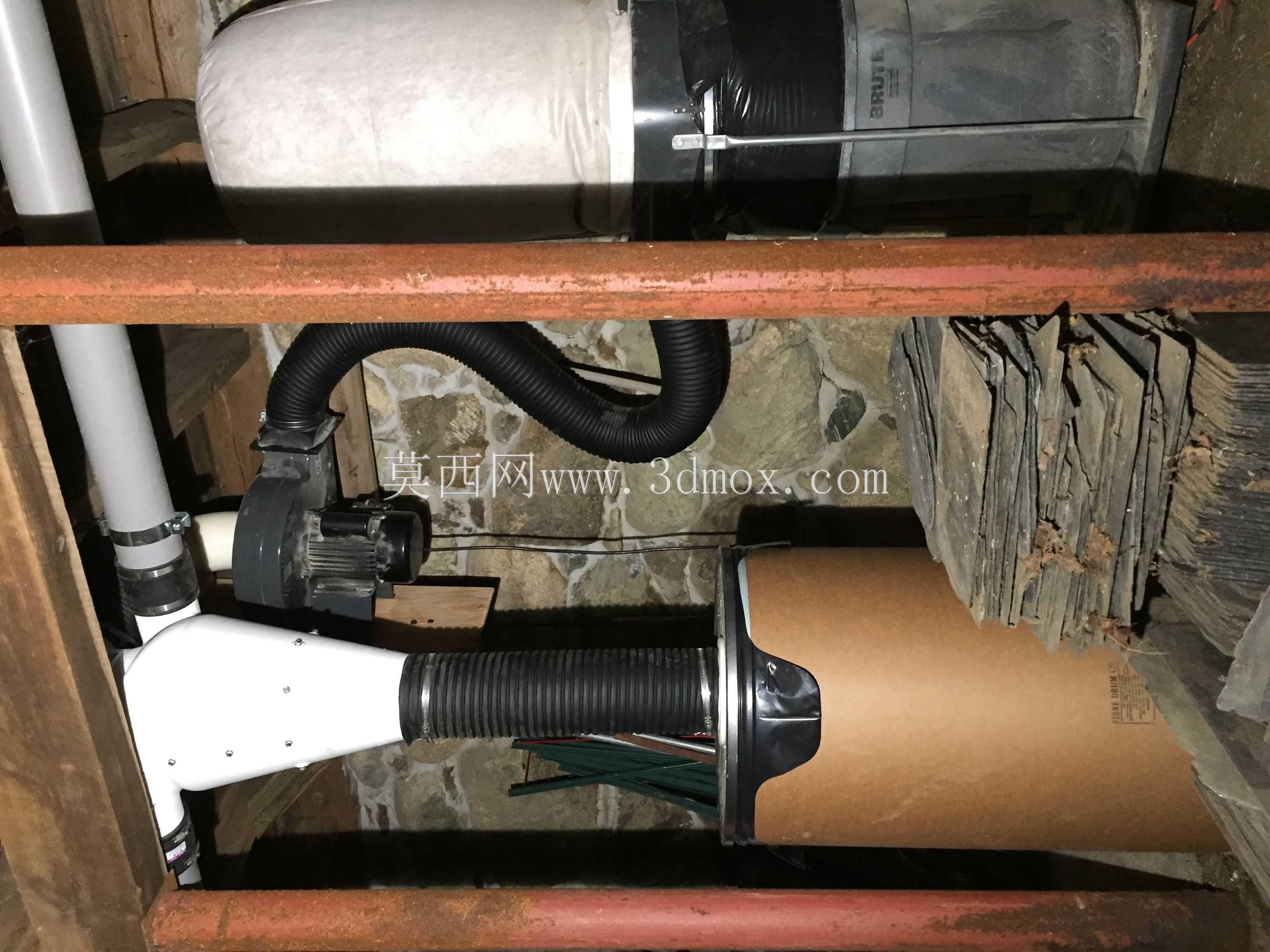

这款双入口旋风分离装置主要面向小型木工工坊、家用DIY作业场景的粉尘收集需求，适配常规2HP规格的工业吸尘器配套使用，可有效拦截打磨、切割作业产生的木屑、塑料碎屑等轻质颗粒物，大幅降低后续吸尘器滤材的堵塞概率，延长滤材使用寿命，减少作业环境中的浮尘扩散。设备整体采用三段式模块化结构设计，核心分离腔为上宽下窄的锥形流道，顶部设置两个对称的4英寸切向入口，可同时接驳两台作业工位的吸尘管路，无需额外加装三通转接头即可实现双工位同步除尘，顶部配套的螺栓连接弯头专门适配天花板吊装场景，可直接通过膨胀螺栓固定在作业区上方的结构顶面，不占用地面操作空间。设备出口端为5英寸标准口径，可直接对接常规工业吸尘器的主吸尘管路，底部6英寸法兰接口用于连接集尘袋，收集分离后的大颗粒碎屑。整体流道经过离心流场优化，含尘气流从切向入口进入腔体后，会沿锥形内壁形成高速旋转涡流，在离心力作用下，质量较大的碎屑会被甩向腔壁，沿壁面滑落至底部集尘腔，经过滤后的洁净气流则从腔体中心的排气通道进入后端吸尘设备，实测对10微米以上颗粒的分离效率可达92%以上，可有效减少细小碎屑对吸尘器风机叶轮的磨损。设备外壳采用多段拼接结构，所有连接位均采用内六角螺栓紧固，密封面做了贴合度优化，避免高速气流下的漏风泄压问题，整体外形最大直径约200mm，总长度约550mm，安装时仅需预留顶部100mm的管路接驳空间，侧面距离墙面不小于80mm即可完成安装维护，吊装后距离作业台面的高度可根据管路长度灵活调整，不会对常规打磨、切割操作造成干涉。针对双工位同时作业的场景，两个入口的流道做了等阻设计，不会出现单侧吸力不足的问题，配套的Y形导流结构可避免两股进气在腔体内形成紊流，保证离心分离效果的稳定性，即使在两个工位同时进行高粉尘量的打磨作业时，也能保持稳定的分离效率，不会出现碎屑倒灌、吸力衰减的问题。
