法兰连接手动截止阀组件三维设计

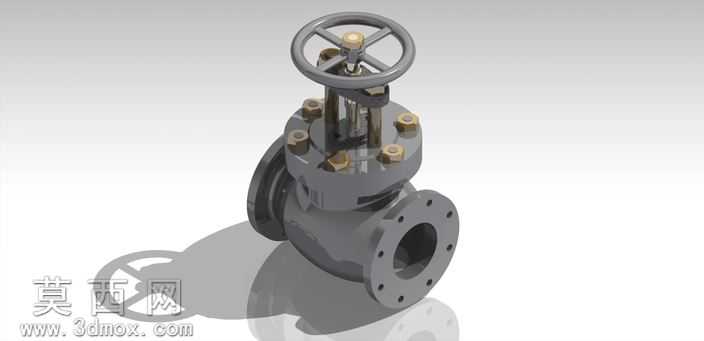

本作品为手动法兰式截止阀的完整组件三维建模成果，建模过程严格遵循工业截止阀的通用设计规范，完整还原了该类阀门的全部装配结构与细节特征。建模阶段首先梳理截止阀的装配逻辑，将整体结构拆分为阀体、阀盖、阀杆、阀瓣、手轮、密封填料、压紧螺栓、连接法兰等独立零部件，按照实际工业生产的尺寸比例完成各零件的参数化建模，确保每一处结构的尺寸公差符合管路阀门的通用设计标准。材质设置阶段根据各零件的实际工业用材赋予对应材质属性：阀体与阀盖采用铸钢材质，还原铸钢件哑光深灰的金属质感，表面添加细微的铸造肌理效果，还原工业铸件的真实外观；手轮采用球墨铸铁材质，表面做防滑纹理处理，还原操作件的磨砂触感；阀杆采用调质不锈钢材质，赋予高反光的金属质感，突出精加工表面的光洁度；连接螺栓采用标准碳钢材质，还原紧固件的镀锌外观；密封填料部位采用柔性石墨材质，赋予哑光深黑的非金属质感，区分金属与非金属部件的视觉差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方45度角投射，打出清晰的结构阴影，突出阀体的曲面轮廓与法兰的螺栓孔分布；辅光源从另一侧补光，消除暗部的死黑区域，清晰展现阀杆与手轮的连接结构；顶部添加轮廓光，勾勒出阀门整体的外轮廓，增强模型的立体感。背景采用浅灰色渐变背景，搭配柔和的地面投影，避免背景干扰模型主体的展示效果。结构设计上完整还原了法兰连接截止阀的流道结构，阀体内部的S型流道做了平滑过渡处理，符合流体输送的阻力设计要求；阀瓣与阀座的密封面做了精细化建模，还原密封副的配合结构；阀盖与阀体的连接部位采用螺栓压紧结构，完整还原了六个均布连接螺栓的装配位置，填料压盖的压紧结构也做了完整呈现，清晰展示该类阀门的密封压紧原理；手轮与阀杆的连接采用梯形螺纹传动结构，还原手动操作的传动逻辑，所有零件的装配关系完全符合实际阀门的装配顺序，可直接用于装配演示、结构教学或产品展示场景。
