DN50PN16法兰式手动截止阀结构设计

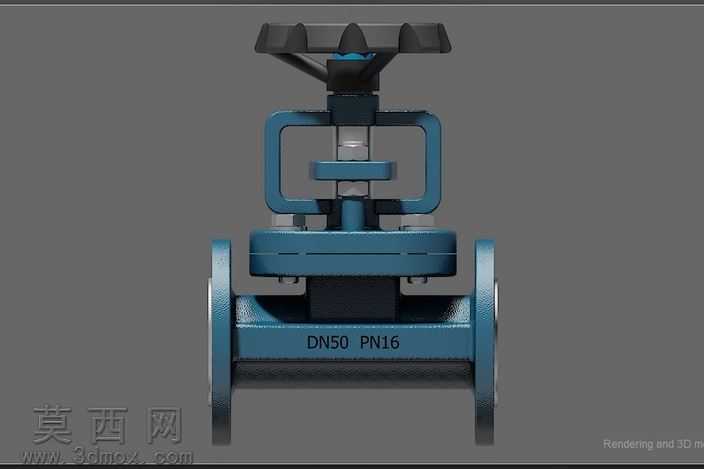

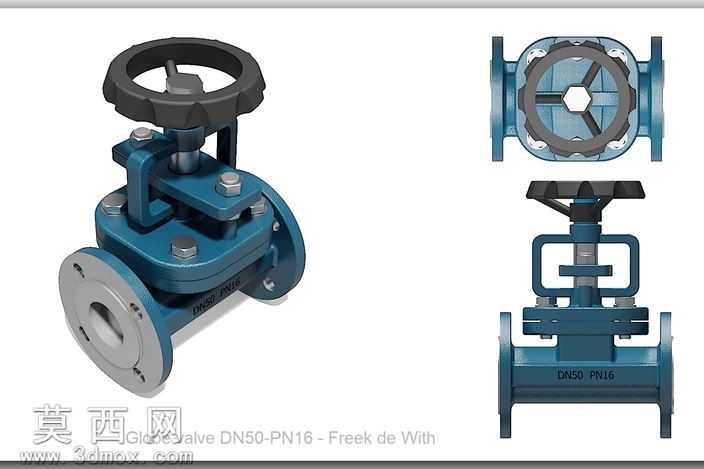

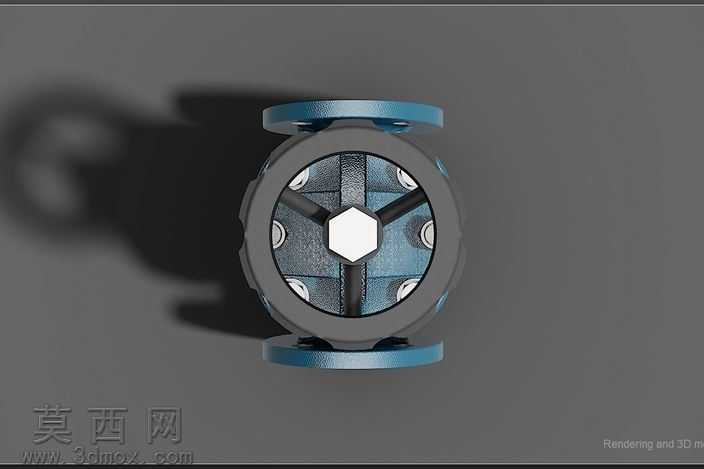

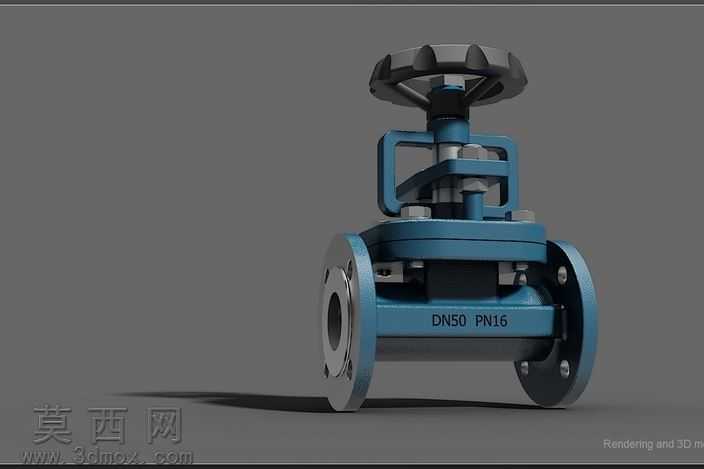

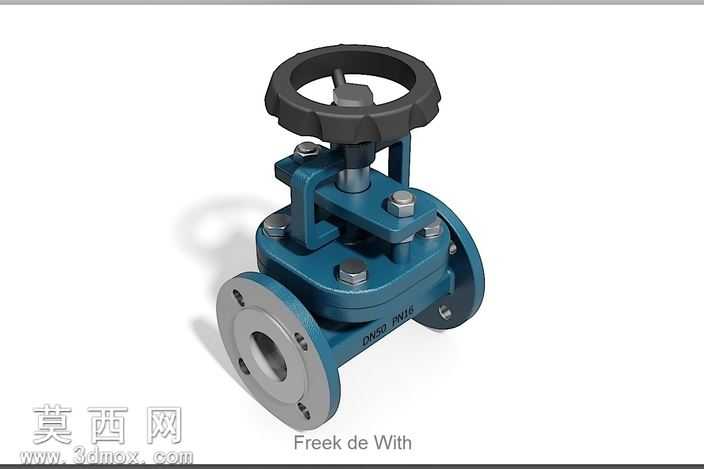

本作品为DN50公称通径、PN16公称压力的法兰连接手动截止阀三维建模成果，建模过程严格遵循截止阀的通用设计规范与结构逻辑，完整还原了该类阀门的全部核心组成部件。建模阶段采用参数化设计思路，首先依据公称通径与压力等级的标准参数，确定阀体、阀盖、阀瓣、阀杆、手轮、法兰密封面、连接螺栓等各部件的基准尺寸，对阀体的流道腔体做了平滑过渡处理，既保证介质流通的顺畅性，也还原了铸造阀体的壁厚均匀性要求，避免出现应力集中的结构死角。材质渲染阶段针对不同部件的实际工业应用材质做了区分：阀体与阀盖采用铸钢材质的哑光蓝调涂装效果，还原工业阀门常用的防锈漆外观；法兰密封面采用不锈钢金属材质，呈现金属切削加工后的细腻哑光金属质感，清晰展现密封面的加工精度；连接螺栓、阀杆采用调质碳钢材质，做了镀锌防锈的金属光泽处理；顶部操作手轮采用球墨铸铁材质，还原铸铁件的深灰粗糙质感，手轮表面的防滑纹理也做了精细建模，还原真实操作部件的触感特征。结构设计上完整还原了明杆截止阀的动作逻辑：阀杆与阀瓣采用刚性连接结构，阀盖部位设置了标准的填料密封腔结构，预留了填料压盖的安装位置，可直观展示阀门的密封原理；两侧法兰的螺栓孔数量、孔径、孔位分布完全符合PN16压力等级的法兰标准，可直接用于管路装配的干涉检查；阀体上清晰标注了DN50、PN16的规格标识，与实物的铭牌标识位置完全一致。整体建模对细节的还原度较高，包括阀体与阀盖连接部位的密封垫片、螺栓的六角头细节、手轮与阀杆的连接键结构都做了完整呈现，没有做过度的结构简化，可用于阀门结构教学、管路系统装配模拟、产品展示渲染等多种场景，模型的各部件均为独立可编辑的实体，可根据需求进行参数调整、工程图导出或者运动仿真演示，清晰展示手轮旋转带动阀杆升降、实现阀瓣与阀座密封面贴合或分离的完整启闭动作过程。
