电钻外壳注塑成型双色模具结构

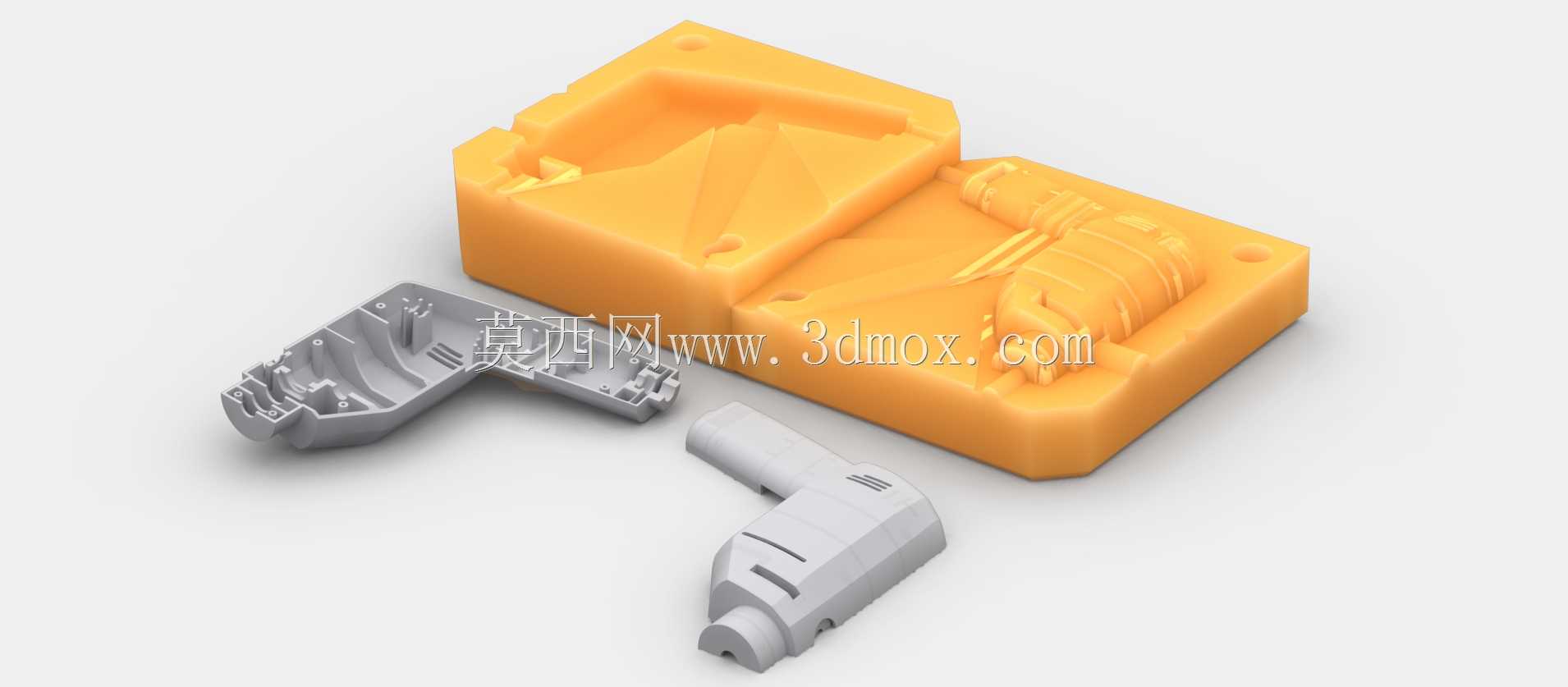

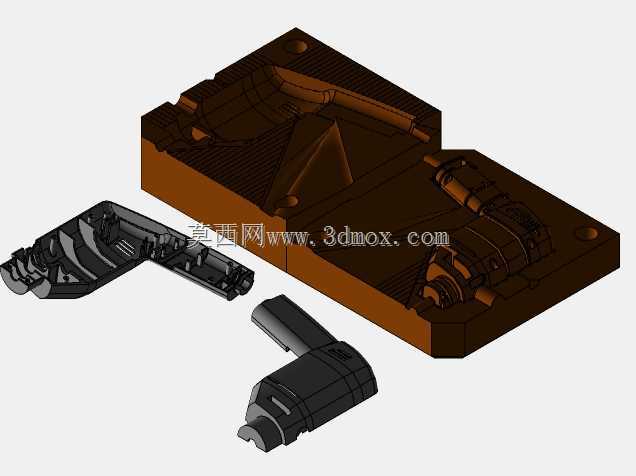

这套模具结构主要服务于手持电动工具的外壳量产环节，针对电钻类手持设备的握持壳体做注塑成型设计，适配小批量快制与规模化量产的双重生产需求，在电动工具制造、手持设备外壳加工领域有着明确的落地场景。从实际用途来看，该模具通过上下模腔的精准合模，可一次性成型电钻握持段的完整外壳结构，成型后的壳体无需大量二次加工即可直接进入装配环节，能有效缩减电动工具的生产链路，降低外壳加工的工序成本。在功能特性上，模具的模腔完全复刻电钻外壳的曲面造型与内部卡扣、安装柱结构，合模时的分型面沿着壳体的外观棱线设置，既能够保证成型后外壳的外观面无明显合模痕迹，也能让内部的安装定位结构一次成型，减少后续装配时的修配工作量；模具的进胶点位设置在壳体非外观的内侧区域，避免进胶痕迹残留在产品握持的外表面，保障成品的外观质感。从设计思路层面，这套结构充分考虑了手持电钻外壳的人体工学造型需求，模腔的曲面弧度完全匹配人手握持的贴合角度，同时在模腔内部预留了壳体内部加强筋、螺丝柱的成型位，保证成型后的外壳既有足够的结构强度承受电钻工作时的振动，也能适配内部电机、电池组件的安装空间。模具的整体尺寸适配常规立式注塑机的安装规格，上下模的安装定位边做了标准化设计，可直接固定在常规吨位的注塑机工作台面，无需额外定制安装夹具；模腔的开合行程经过测算，刚好满足外壳成品的脱模距离，不会出现行程过大导致的生产效率浪费，也不会因为行程不足造成脱模时的产品刮损。模具的顶出结构分布在壳体的内部非外观面，顶针位置对应壳体的刚性支撑区域，顶出时受力均匀，能避免薄壁外壳出现顶白、变形的问题，同时模具配套的冷却流道沿着模腔的曲面均匀排布，可让注塑后的熔料快速均匀冷却，缩短单件产品的成型周期，提升整体生产效率。
