适用于3D打印生产的门把手成型模具结构

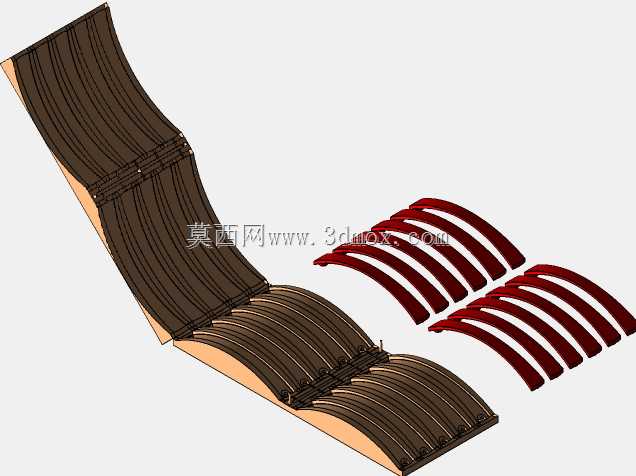

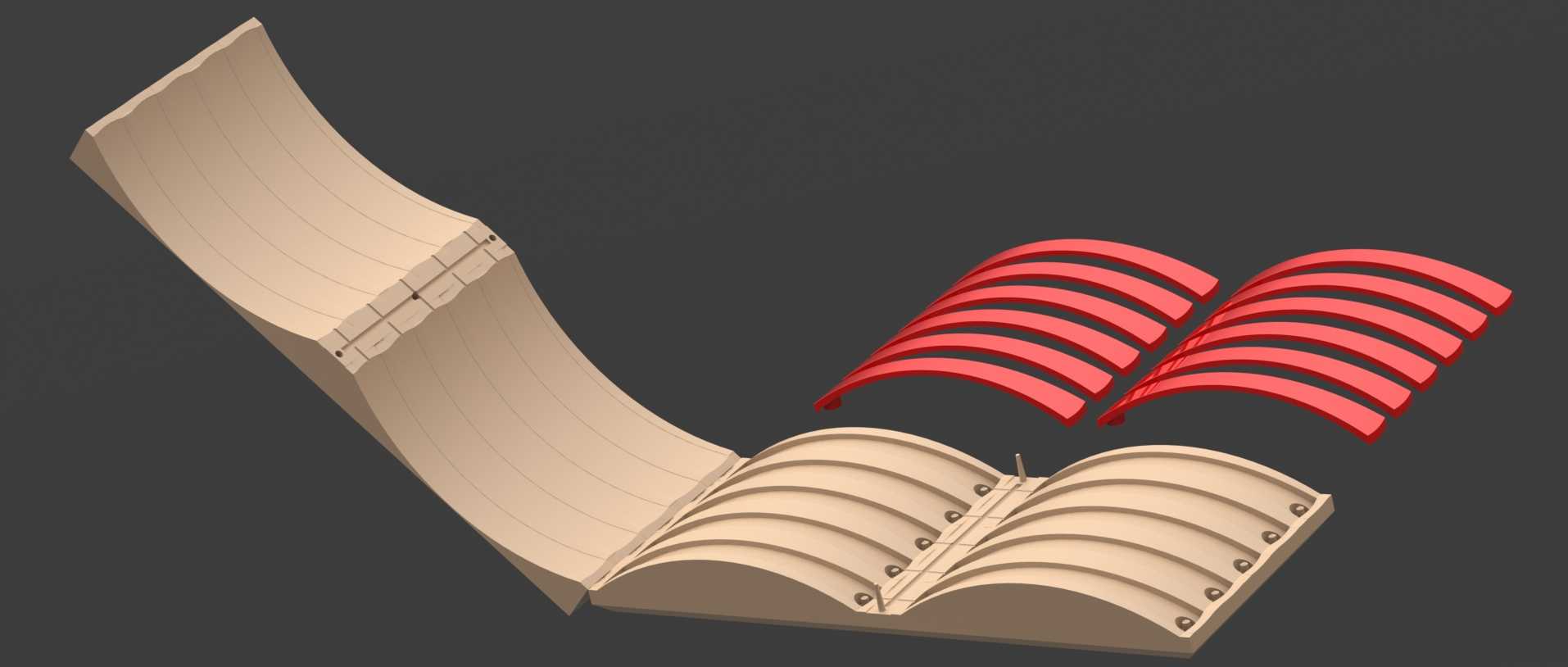

这套模具结构针对门把手的小批量试制与概念验证场景开发，核心适配熔融沉积型3D打印设备的加工特性，无需传统模具的复杂开模工序，可直接通过3D打印完成模腔组件的快速制造，大幅缩短五金门把手从概念设计到实物打样的周期。从结构功能来看，整套模具分为定模基座、弧形模腔镶件、定位合模结构三个核心部分，模腔曲面完全匹配人体工学设计的门把手弧度，合模面设置的定位凸台与定位孔可保证上下模合模时的同轴度误差控制在0.2mm以内，避免成型后出现披锋、错位等缺陷。设计过程中优先考虑了3D打印的工艺约束，所有模腔内壁的脱模斜度设置为1.5度，既保证塑料熔体充模时的流动性，也能让成型后的门把手顺利脱模，不会出现粘模拉伤的问题；模腔边缘的排气槽深度控制在0.15mm，刚好可以排出充模过程中模腔内的滞留空气，避免成型件表面出现气泡、缺料等问题。从安装边界来看，整套模具的外形尺寸适配常规桌面级3D打印机的成型仓尺寸，打印完成后无需额外的二次装夹加工，可直接安装在小型手动压合设备上完成注塑工序，也可适配低压注胶设备进行小批量塑料门把手的生产。模腔部分采用分体式镶件设计，当需要生产不同弧度规格的门把手时，仅需更换对应的模腔镶件即可，无需重新制作整套模架，有效降低多规格产品打样阶段的成本投入。合模结构上设置的均匀分布的锁紧孔位，可保证合模时模腔各位置的锁模力一致，避免充模过程中出现溢料问题；模架基座上的定位槽可快速与压合设备的工作台完成定位安装，安装过程无需复杂调校，单次装夹时间可控制在5分钟以内。针对门把手的曲面造型特点，模腔的分型面选择在弧形截面的最大轮廓处，最大程度降低脱模难度，同时减少后续成型件的打磨工作量；成型后的门把手表面粗糙度可达到Ra3.2，满足概念验证阶段的外观展示需求，若需要更高的表面质量，仅需对模腔内壁进行简单的抛光处理即可。这套模具结构尤其适合五金配件研发阶段的快速迭代，相比传统金属模具动辄数周的加工周期，3D打印制作这套模具仅需数十小时即可完成，可快速验证门把手的握持手感、安装匹配度等核心指标，帮助设计团队快速调整产品方案，避免直接开金属模带来的方案变更风险。
