气压传感器外壳注塑成型模具结构

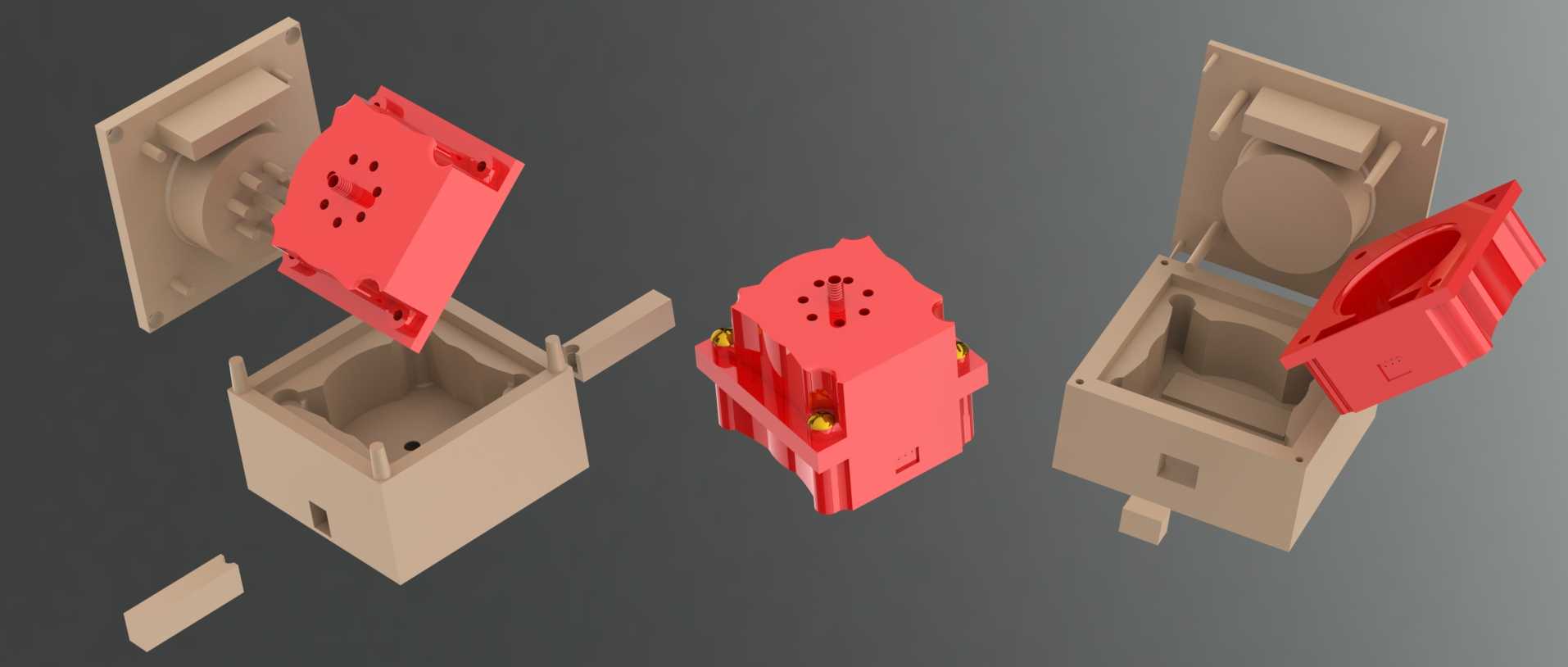

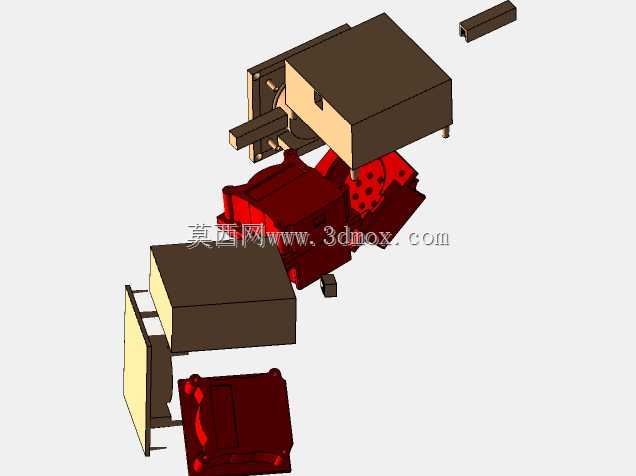

这套模具结构面向气压传感器外壳的小批量试制场景，适配3D打印快速制模的工艺路线，可直接产出满足装机测试要求的传感器外壳塑件，无需额外开制传统钢模，大幅缩短传感器研发阶段的样件交付周期。从实际应用场景来看，气压传感器广泛搭载于汽车进气系统、工业气动控制回路、环境空气监测设备中，外壳作为核心防护部件，既要为内部敏感芯体提供密闭安装空间，还要预留气压导通接口、电路走线槽位，同时满足与设备安装位的尺寸匹配要求，这套模具的分型设计完全围绕外壳的功能结构展开。模具采用上下对开的分型结构，动模侧设置完整的型腔成型外壳的外轮廓与安装凸台，定模侧布置型芯成型外壳的内部容纳腔，侧抽芯结构对应外壳侧面的走线槽与安装卡扣位，避免脱模时出现结构拉伤。设计过程中优先考虑3D打印的成型特性，所有棱边均设置R0.3以上的圆角，减少打印过程中的支撑残留，模具各拼合面预留0.1mm的合模间隙，既保证合模时的定位精度，又避免3D打印件的尺寸公差导致合模卡滞。从安装边界来看，单套模具的整体外廓尺寸适配常规桌面级FDM3D打印机的成型仓尺寸，无需拆分打印即可一次成型模架主体，浇口设置在外壳非外观面的侧端位置，进胶过程中熔体流动均匀，不会在传感器的气压导通孔位产生熔接痕，保证成型后孔位的气密性满足测试要求。模具顶出结构采用均匀分布的顶杆布置，顶出力作用在外壳的加强筋位置，避免顶出过程中薄壁外壳出现变形，同时在模具内部设置排气槽，对应外壳上的密集透气孔位，防止注塑时出现困气导致的缺料问题。针对气压传感器外壳的使用要求，模具成型面的粗糙度控制在Ra1.6以内，成型后的塑件无需额外打磨即可直接装配密封圈，满足IP65级别的防护要求，模具上的定位柱与安装孔位严格匹配传感器内部PCB板与芯体的安装尺寸，成型后的外壳可直接进入装配工序，无需二次机加工。这套模具结构既可以用于小批量的传感器样件生产，也可作为传统钢模开制前的结构验证载体，提前排查分型、抽芯、顶出环节的设计缺陷，降低正式开模的改模成本。
