管道系统用T型接头注塑成型模具

这套模具主要面向民用给排水、低压流体输送、小型灌溉系统的塑料管件生产场景，核心用于成型管道系统中实现三路流体连通的T型接头，适配常规家装水管、农用输水管道、小型工业循环管路的配件批量制造需求。模具成型的T型接头可实现主管道与分支管路的垂直连通，无需额外焊接或转接件，能有效降低管路安装的施工复杂度，减少管路连接点的渗漏风险，在民用家装水路改造、园林灌溉管网搭建、小型设备冷却循环管路布设等场景中都有广泛应用。

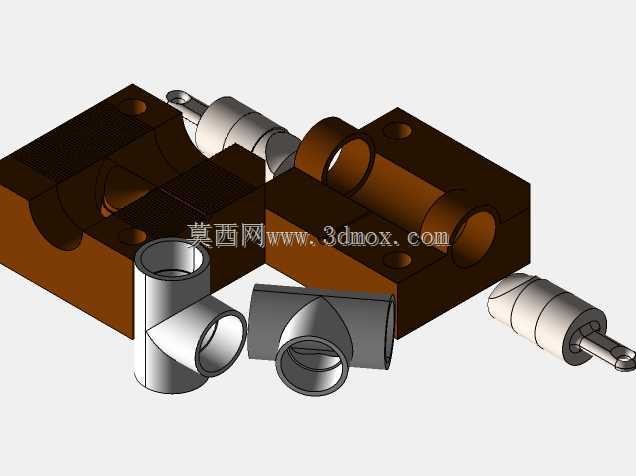

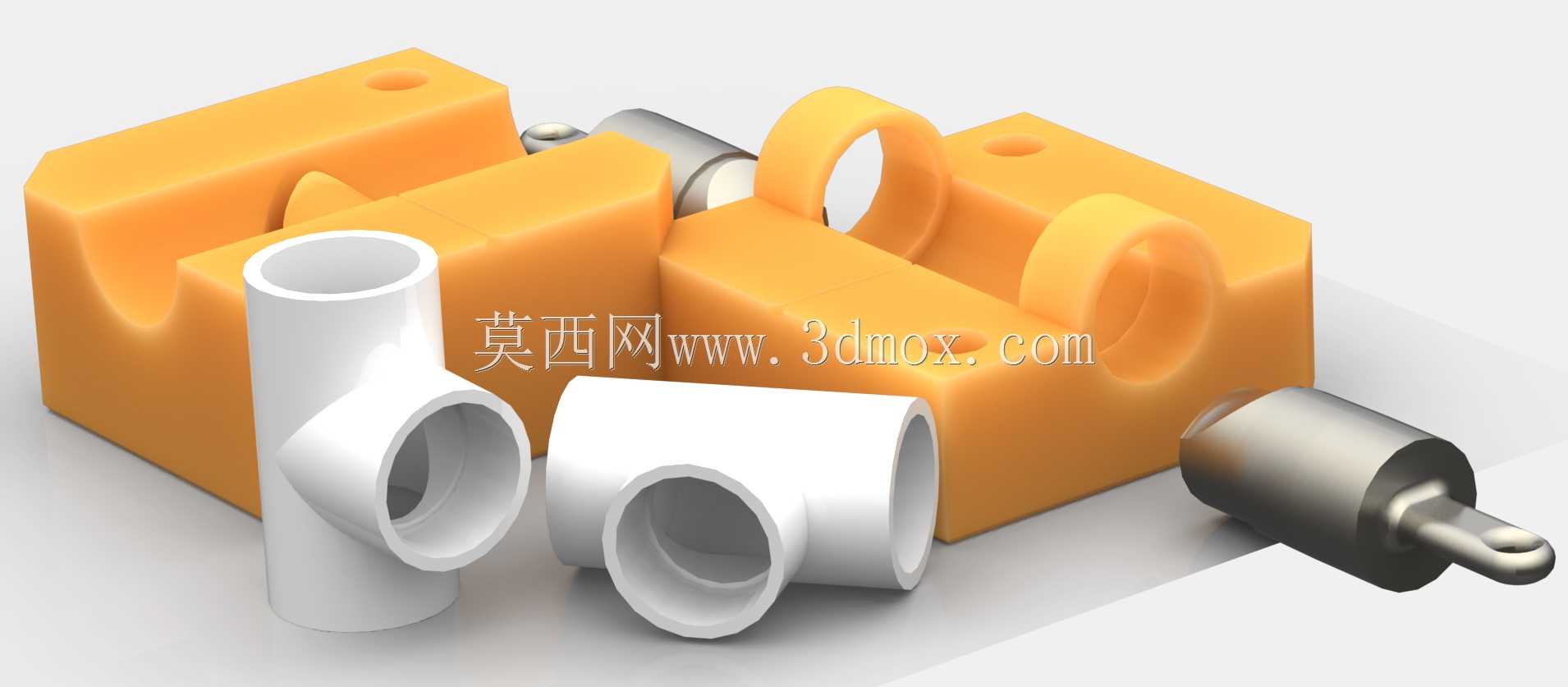

整套模具采用一模成型对应接头结构的设计思路，模腔部分完全匹配T型接头的内外轮廓，内部设置对应接头三个通口的成型型芯，可一次性成型接头的中空流道与外壁结构，避免后续二次加工破坏管件的结构强度。模具的开合模结构做了针对性优化，侧向抽芯机构对应接头的侧向通口位置，开模时可先完成侧向型芯的抽离动作，再进行主模腔的开模顶出，避免成型后的接头被型芯拉扯出现变形、缺料等问题。模具的导向定位结构采用高精度导柱导套配合，合模时可保证上下模腔的同轴度误差控制在极小范围内，确保成型后的接头三个通口的轴线垂直度符合管路安装的对接要求，避免出现管路对接错位、密封不严的问题。

成型后的T型接头三个通口为等径设计，外壁做了均匀的壁厚控制，既保证接头的结构承压能力，也避免壁厚不均导致的注塑冷却变形，接头的端口位置预留了标准管路对接的配合尺寸，可直接与同规格的塑料管道进行粘接或热熔连接，无需额外加工适配。模具的整体安装尺寸适配常规卧式注塑机的装模规格，模架采用标准模架结构，顶出机构采用均匀分布的顶杆设计，顶出时作用力均匀分布在接头的非配合面位置，避免顶出过程中在接头的密封配合面留下顶痕，影响后续管路连接的密封性能。模具的冷却流道围绕模腔均匀布设，可保证注塑过程中模温均匀，让塑料熔体在模腔内均匀冷却固化，有效降低成型接头的内应力，提升成品的抗老化性能与长期使用的结构稳定性。
