内置棘轮结构单向驱动静音齿轮组件

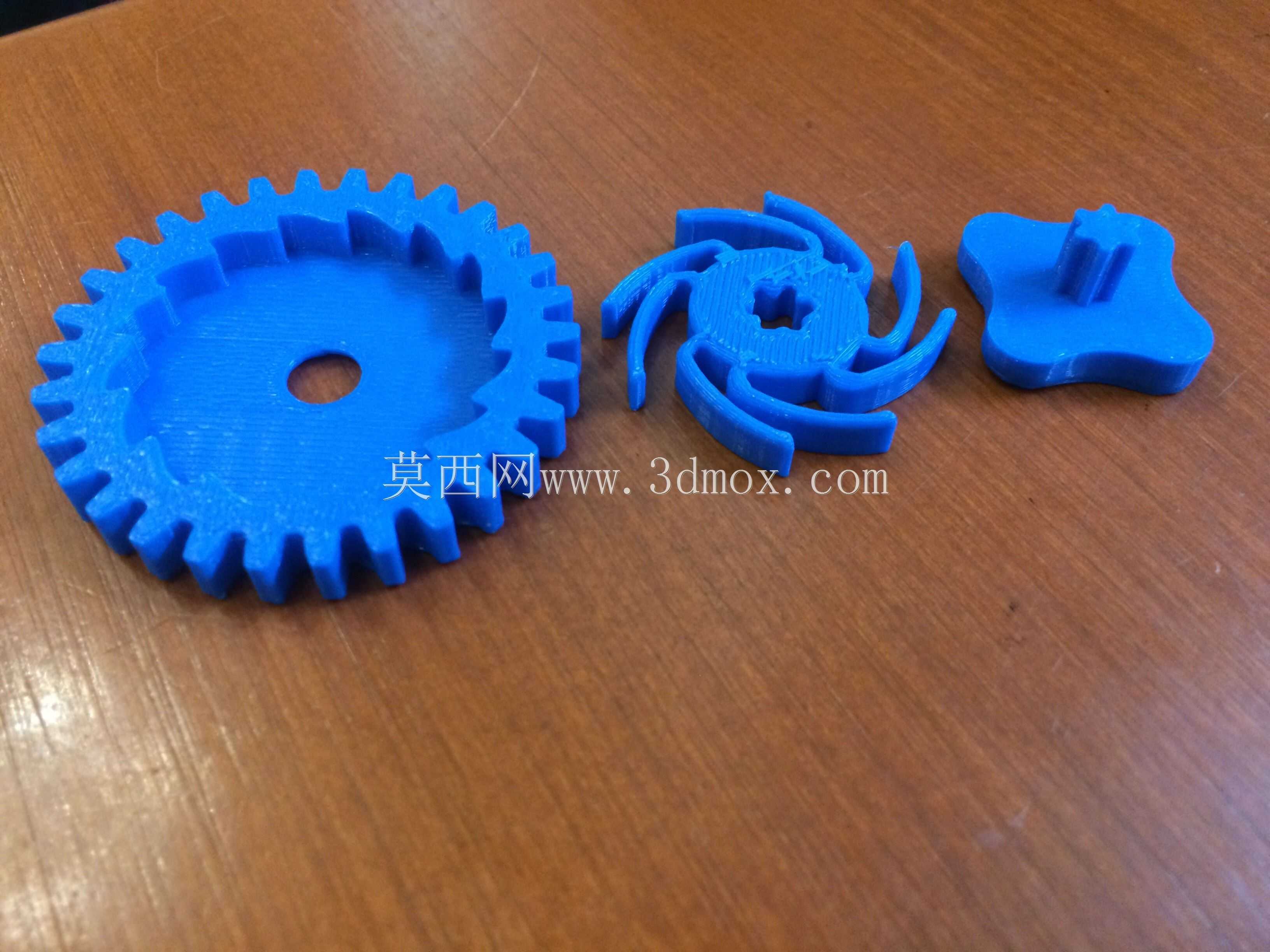

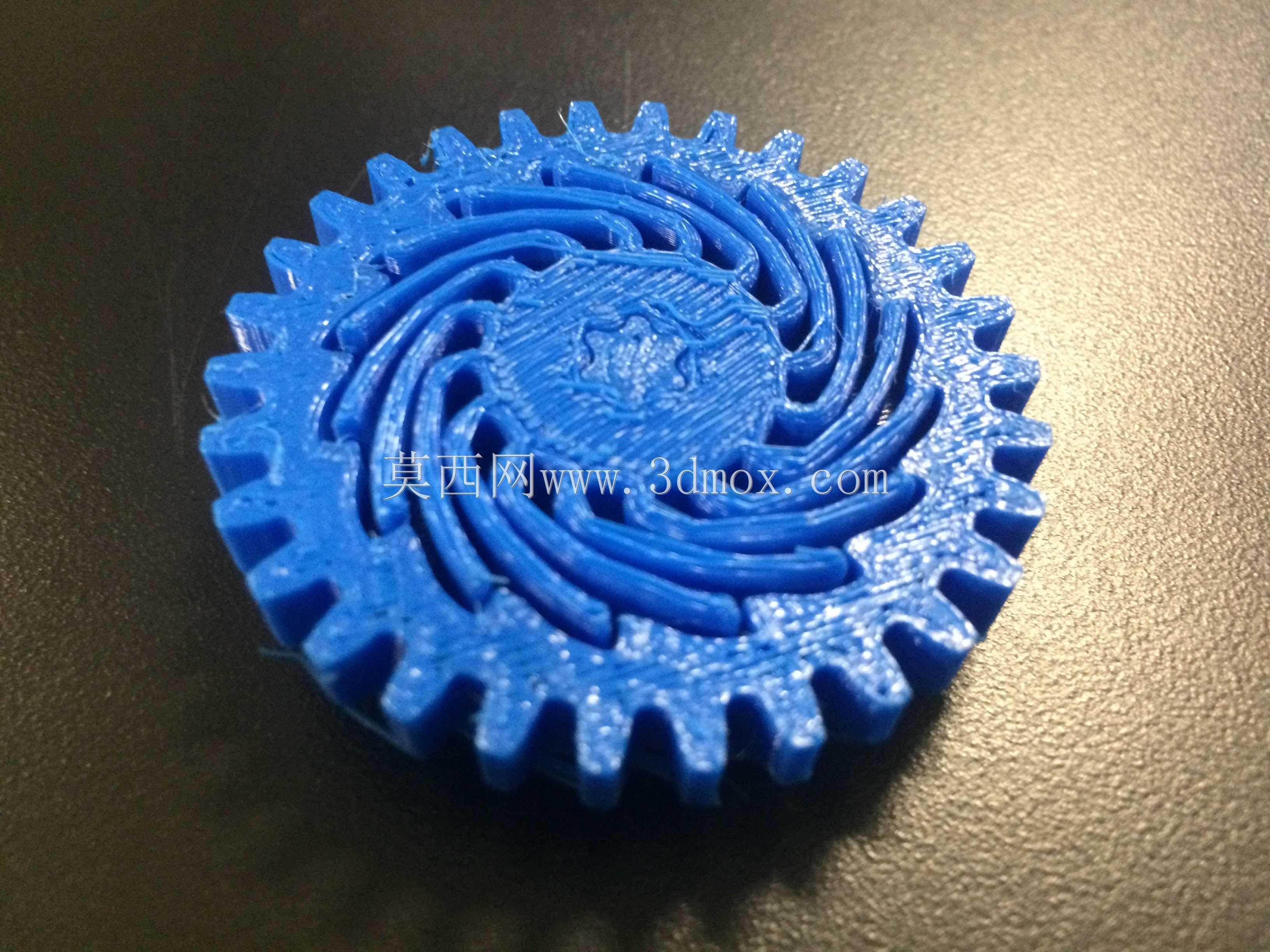

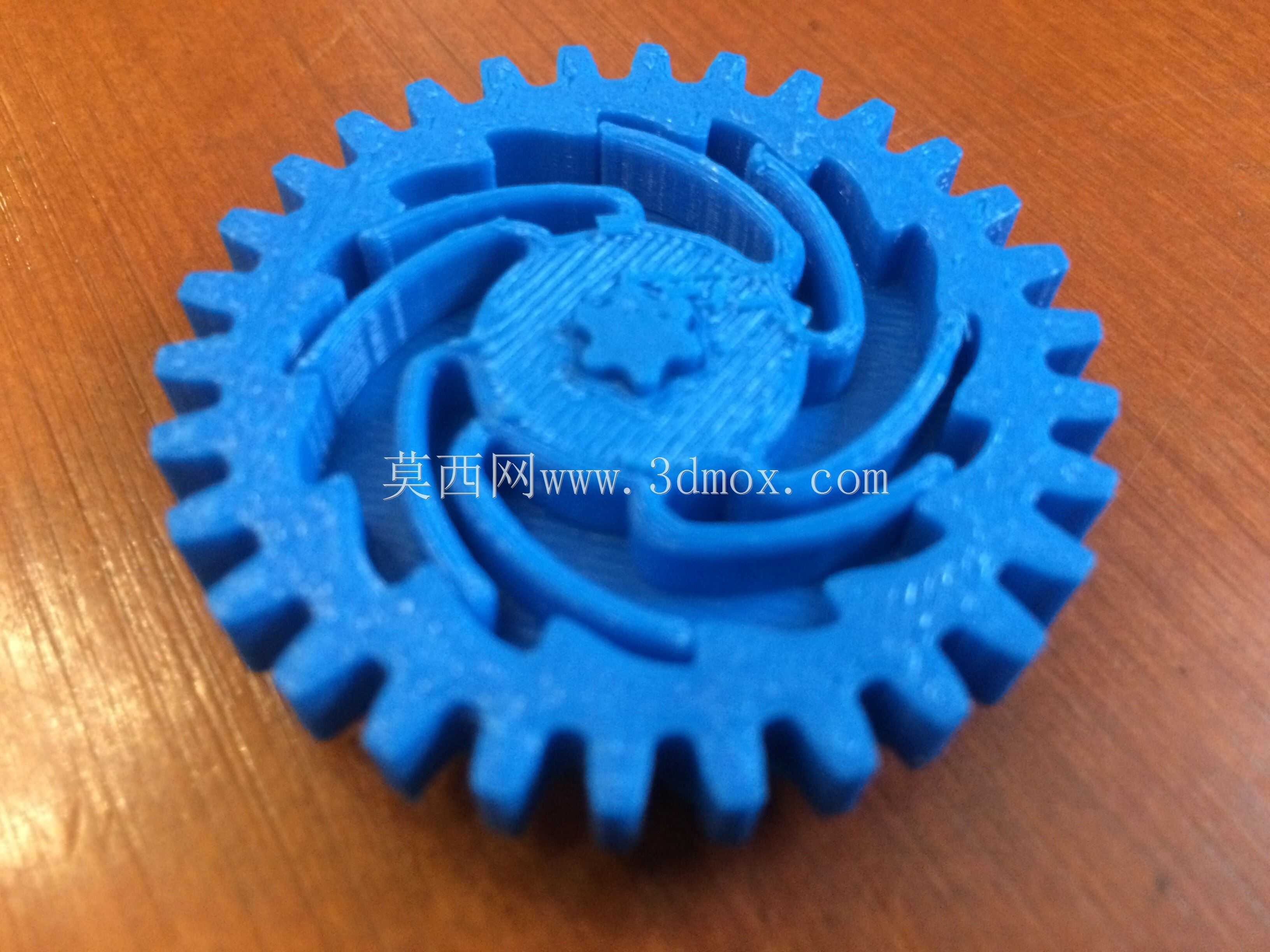

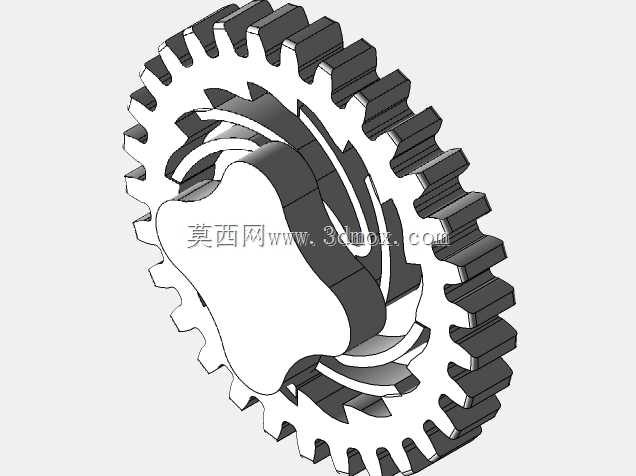

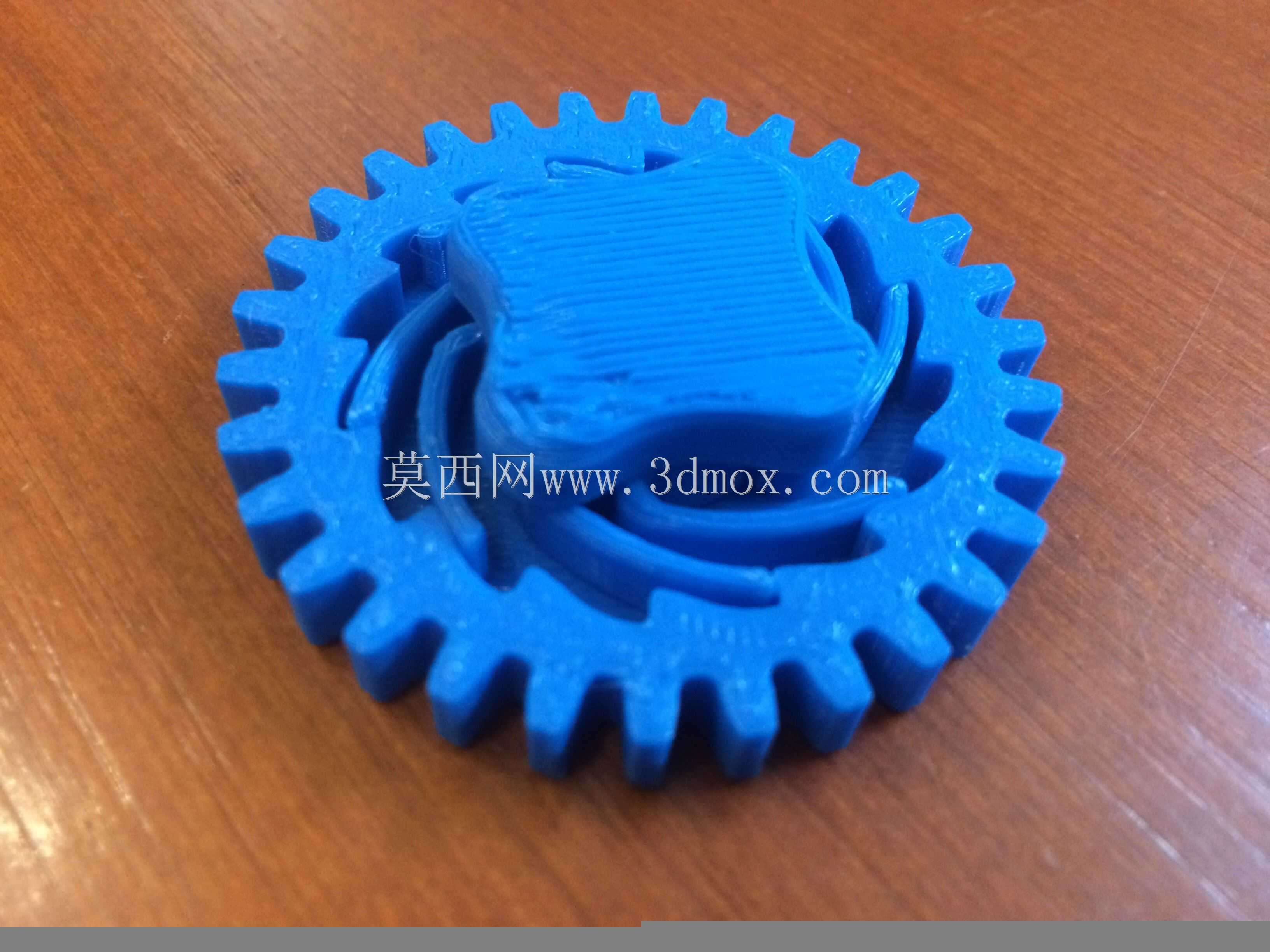

这款内置棘轮结构的齿轮组件，核心面向狭小安装空间内的单向传动场景设计，常见于微型弹性驱动系统、小型精密器械的止逆机构、便携设备的单向锁止传动单元中，能够在有限的装配空间内完成动力单向传递，同时避免反向传动带来的机构干涉、动力损耗问题。从实际用途来看，它可以替代传统分体式棘轮与齿轮的组合结构，省去额外的棘爪安装座、定位销轴等配套零件，大幅缩减整套传动机构的整体体积，适配那些对安装尺寸有严格限制、无法容纳常规分体棘轮组件的微型设备。在功能特性上，该组件将棘轮结构集成在齿轮内部，轮齿部分采用标准渐开线齿形设计，保证与配套齿轮啮合时的传动平稳性，内部棘轮轮廓与内置柔性棘爪配合，实现正向传动时棘爪顺滑卡合传递扭矩，反向转动时棘爪柔性滑过棘轮齿面完成锁止，不会出现传统金属棘爪碰撞产生的敲击噪音，达到静音运行的效果。设计思路上，团队优先考虑一体化成型的可行性，针对3D打印工艺做了专门的结构优化，将原本需要拆分加工的齿轮、棘轮、棘爪安装位整合为单一主体，减少装配工序带来的累积误差，同时对柔性棘爪的连接部位做了厚度渐变处理，既保证棘爪有足够的弹性变形量完成滑移动作，又避免反复形变出现断裂问题。外形尺寸方面，齿轮的外径、齿厚都按照微型传动的常规安装边界做了适配，中心的异形安装孔可以直接配套对应截面的输出轴，不需要额外加工键槽，轴向安装尺寸控制在极小范围内，径向轮廓与标准同模数齿轮完全一致，用户可以直接替换原有传动路径中的普通齿轮，不需要改动周边的安装结构、啮合中心距，大幅降低机构改造的适配成本。针对早期迭代版本存在的柔性部分绑定、棘爪功能缺失的问题，优化后的结构调整了棘爪与主体的连接应力分布，让柔性部位的形变范围控制在材料疲劳极限内，同时保证棘轮齿的卡合深度足够传递额定扭矩，不会出现传动打滑的问题，整体结构既满足3D打印的快速成型需求，又能在微型驱动场景下长期稳定运行，兼顾了静音效果、锁止可靠性与空间适配性。
