镂空桁架式冠形支撑结构设计

　　在桌面级FDM成型与金属SLM烧结的日常生产场景里，这类桁架式冠形支撑结构的应用覆盖了从文创摆件快速打样到小型功能件原型验证的多个环节，很多刚接触增材制造的结构工程师容易忽略支撑结构本身的力学合理性，往往直接套用切片软件默认的树状或网格支撑，最后要么出现支撑拆除困难刮伤工件表面，要么在大悬垂位置出现翘曲变形，甚至因为支撑刚度不足导致成型中途结构坍塌。做这类冠形支撑的设计时，首先要考虑的是成型过程中的热应力传导路径，每一根斜向支杆的角度都要避开设备的最小成型临界角，针对塑料熔融沉积工艺，支杆与成型平台的夹角不能小于45度，否则层间结合力不足容易出现断杆，而针对金属激光烧结工艺，支杆的排布还要兼顾粉末清理的便利性，

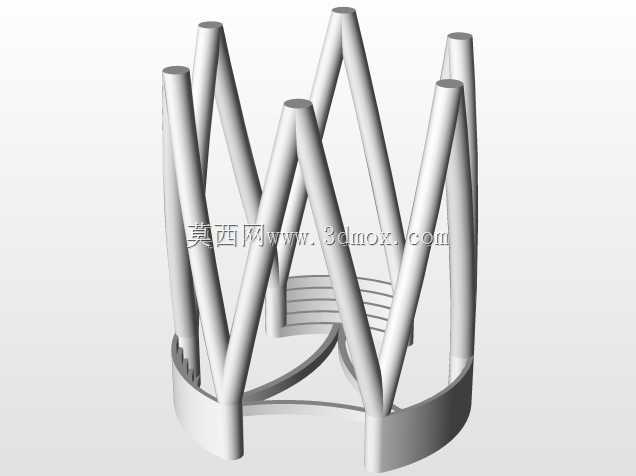

　　不能形成完全封闭的内腔导致未烧结粉末残留在内腔无法排出。从结构功能上看，这类冠形支撑不是单纯的承托结构，下部的环形基座是整个支撑与成型平台连接的定位基准，基座的宽度要匹配设备平台的粘贴区域，不能太窄导致粘接面积不足出现成型过程中整体移位，也不能太宽造成后期拆除时需要过多的打磨工作量，基座上预留的缺口是为了配合撬棍拆除时的受力点，避免拆除时蛮力撬动导致工件本身出现崩边。上部的多组斜向支杆采用交错桁架排布，每两根相邻支杆在空间上形成三角稳定结构，相比垂直直杆支撑，这种斜向交错的结构能在减少30%左右材料用量的前提下，将支撑整体的抗侧倾刚度提升近一倍，支杆的顶部收窄成小接触面，和待支撑工件的悬垂面接触时，接触点直径控制在0.3到0.

　　5毫米之间，既保证成型过程中对悬垂面的有效承托，又能在后期拆除时轻松掰断，不会在工件表面留下过大的支撑痕迹需要反复打磨。设计过程中还要考虑不同3D打印设备的成型边界，比如桌面级Makerbot类设备的成型仓温度波动较大，支杆的直径不能小于1.5毫米，否则长时间打印过程中支杆容易被仓内气流影响出现冷却不均导致的变形，而工业级金属烧结设备的光斑精度更高，支杆直径可以缩小到0.8毫米，进一步减少材料消耗。支杆之间的间距要匹配待支撑工件的悬垂长度，针对塑料材质，相邻支杆的间距不能超过8毫米，否则悬垂面在熔融沉积过程中会因为没有承托出现丝材下垂，形成明显的拉丝或层纹缺陷，针对金属材质，因为粉末本身有一定的自支撑能力，间距可以放宽到12毫米，但在大平面悬垂位置还是要适当加密支杆排布，避免烧结过程中出现热变形。另外，支杆的排布要避开工件本身的装配定位面、螺纹孔、精密配合面等关键位置，不能让支撑点落在这些后期需要高精度配合的区域，否则拆除支撑后的打磨余量会破坏配合尺寸精度。很多工程师在设计支撑时容易忽略台阶高度的匹配，这类冠形支撑的每一层台阶高度要和设备的层厚参数保持一致，比如采用0.2毫米层厚打印时，支杆的层间台阶不能出现错位，否则会导致支撑内部出现应力集中，在打印到较高位置时出现层间断裂。从安装边界来看，整个支撑结构的最大外轮廓尺寸要小于设备成型仓的有效打印范围，周边要预留至少5毫米的间隙，避免打印头移动过程中剐蹭到已经成型的支杆结构，

　　下部基座要完全落在设备平台的有效加热区域内，保证基座和平台的粘接强度，防止打印过程中出现翘边。在实际生产验证中，这类桁架式冠形支撑相比传统的网格支撑，拆除时间能缩短40%以上，支撑材料的消耗量降低35%，同时因为支杆和工件的接触面积更小，工件表面的支撑痕迹更浅，后期打磨处理的工作量大幅减少，尤其适合带有环形悬垂、多向凸起结构的文创类零件、小型壳体零件的3D打印成型支撑，在教育类3D打印实训场景中，这类支撑结构也常作为增材制造结构设计的教学案例，用来讲解轻量化结构、三角稳定原理在增材制造中的实际应用，帮助初学者理解支撑结构不是简单的“撑住工件”，而是要兼顾成型可靠性、材料消耗、后处理难度等多维度的设计要求。
