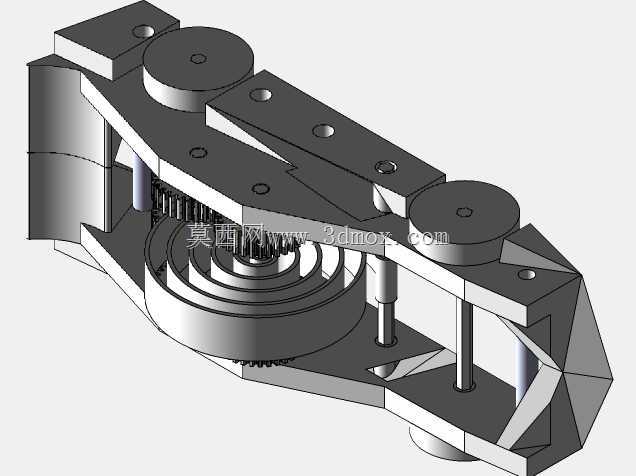

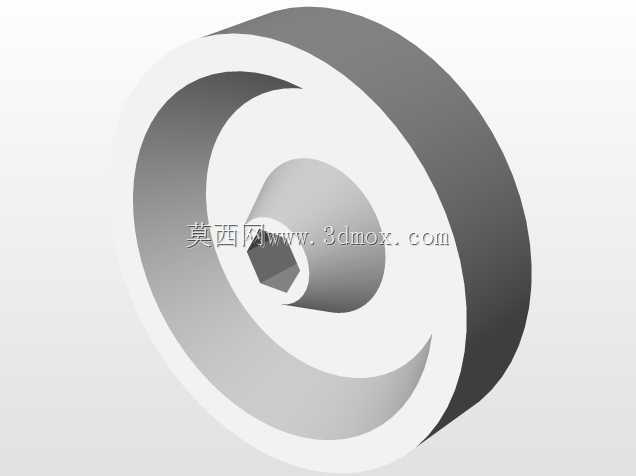

这套结构是面向松木德比竞速小车开发的弹性储能驱动单元,适配桌面级FDM3D打印工艺制作,核心解决无动力滑行赛事中额外储能驱动的合规性与结构可靠性问题,目前在青少年科创赛事、创客DIY竞速小车制作场景中应用较多,可直接适配标准松木德比车的安装孔位,不需要额外对车体主体做大规模裁切改造。从安装边界来看,整套驱动单元的横向宽度控制在42mm以内,纵向长度不超过78mm,整体高度预留35mm的装配空间,完全匹配常规松木德比车的车体开槽尺寸,两侧的安装支耳预留了3mm直径的沉头安装孔,孔位间距按照市面通用的松木德比车标准安装孔距设计,可直接用M3自攻螺丝固定在车体底盘的预留槽位内,不会超出车体的宽度限制,也不会和车轮的转动空间产生干涉。

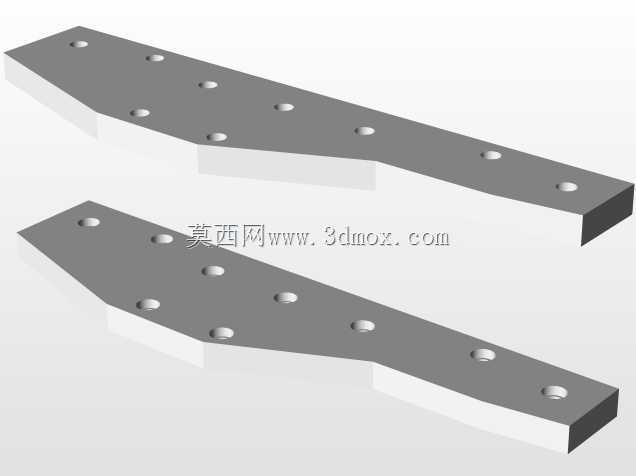

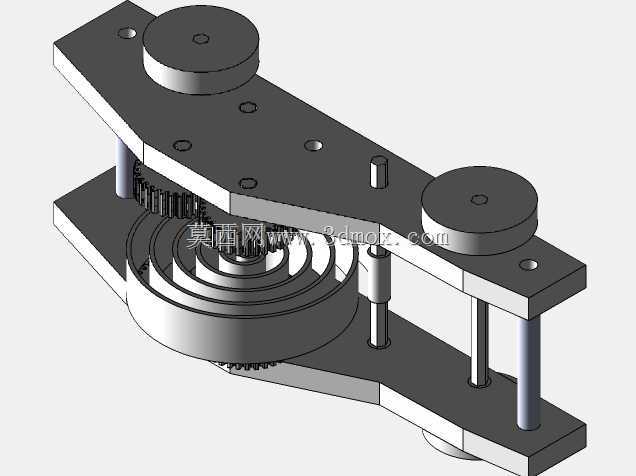

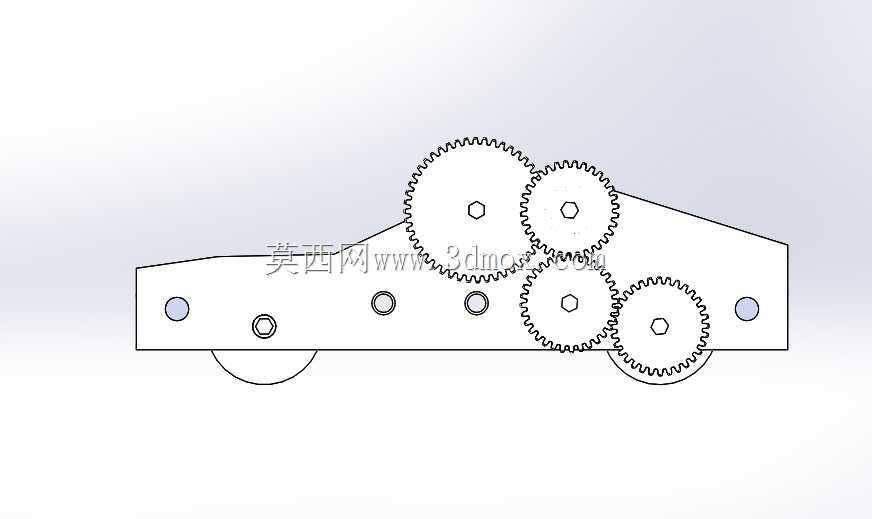

设计过程中对齿轮参数做了针对性调整,没有直接采用市售标准塑料齿轮的参数,而是将压力角调整为14.5度,模数选用0.8,主动齿轮齿数设置为12齿,中间传动的惰轮齿数为20齿,最终输出的大齿轮齿数为32齿,整套传动比设置为2.67,既保证了扭转弹簧释放动力时的扭矩输出足够带动车体起步,也不会因为传动比过大导致车轮转速过高出现起步打滑的问题。齿轮的齿厚做了1.2mm的加厚处理,考虑到3D打印件的层间结合强度问题,齿根位置做了0.3mm的圆角过渡,避免打印完成后齿根位置出现应力集中,在弹簧扭矩释放的瞬间发生断齿故障。整套结构的支撑框架采用双侧板夹装的设计思路,两侧的支撑板通过四根直径3mm的光轴做定位连接,光轴同时作为齿轮的转动支撑轴,

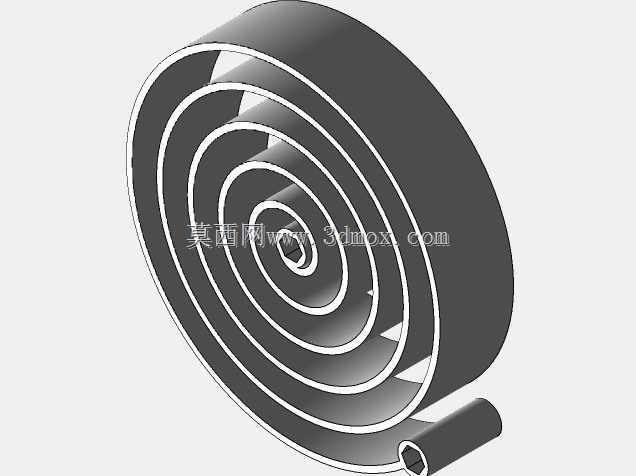

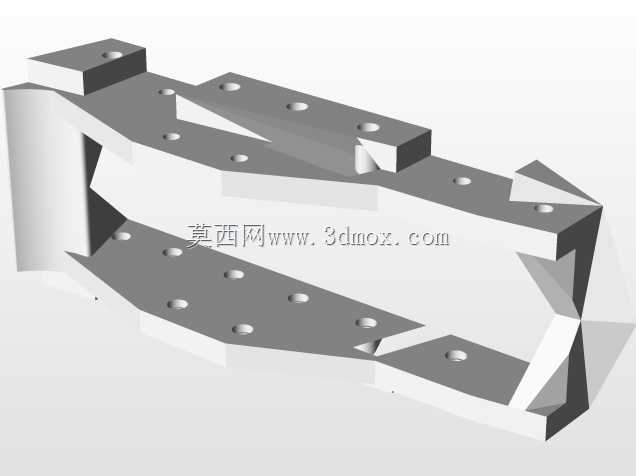

不需要额外加装轴承,直接依靠光轴和齿轮内孔的间隙配合实现转动,配合间隙控制在0.2mm,既保证转动顺畅不会卡滞,也不会因为间隙过大导致齿轮啮合时出现侧隙过大、传动跳齿的问题。扭转弹簧的安装位设计在输出大齿轮的中心轴位置,弹簧的一端卡接在侧板的预留卡槽内,另一端卡接在输出齿轮的端面卡槽中,上劲时只需要转动输出齿轮即可完成弹簧储能,储能释放时动力通过齿轮组逐级传递到前桥的驱动轮上,带动车体向前行进。设计时特意将齿轮传动系统全部布置在两侧板的内部空间里,外部没有突出的传动零件,既可以避免小车行进过程中外界的杂物卡入齿轮啮合间隙,也能降低传动过程中的风阻,适配竞速场景下的低阻力需求。两侧板的外形做了切角处理,对应车头位置的侧板做了斜切收窄,
匹配松木德比车的楔形车头外形,不会破坏车体的整体流线造型。在实际装配调试时,需要注意齿轮的啮合间隙调整,安装时可以通过调整两侧板在光轴上的夹紧距离,微调齿轮之间的中心距,保证齿轮啮合时没有顶死的情况,转动全程顺滑无卡顿,同时不会出现啮合过松导致的传动空程过大问题。弹簧的预紧扭矩可以根据实际的车重调整,常规车重140g左右的情况下,弹簧选用1.2mm线径的扭转弹簧即可满足动力需求,不需要选用线径过大的弹簧,避免弹簧扭矩过大导致3D打印的齿轮齿部受力超过材料屈服强度。整套结构所有零件均可以采用PLA材料打印,打印层厚设置为0.2mm即可满足强度要求,不需要做额外的表面处理,打印完成后去除支撑即可直接装配,非常适合创客快速制作验证,也适合青少年科创活动中作为机械传动教学的实操案例,帮助理解弹性储能、齿轮传动比、结构装配的相关工程知识。在实际赛道测试中,这套驱动结构可以让小车在弹簧释放的初始阶段获得稳定的加速度,后续动力释放完毕后进入无动力滑行阶段时,齿轮组的传动阻力非常小,不会对滑行距离产生明显的负面影响,相比直接将弹簧作用在车轮上的简单结构,动力输出更加线性,不会出现起步瞬间车轮空转损耗动能的问题,能有效提升小车的整体竞速成绩。
