螺旋驱动式带弹翼伸缩结构弹丸

　　在紧凑空间内实现动作触发与结构展开的机械构件设计，一直是狭小安装场景下结构开发的核心难点，这类螺旋驱动式弹丸的结构设计，恰好适配了对径向收纳尺寸、触发动作可靠性有严苛要求的应用场景。从实际应用层面看，这类构件主要服务于需要在受限腔体内完成存储、发射后自动展开稳定结构的使用需求，非磁性铝制外壳的选型，既规避了磁性环境对内部触发机构的干扰，也能有效控制整体构件重量，适配对载荷重量有严格限制的发射载体。

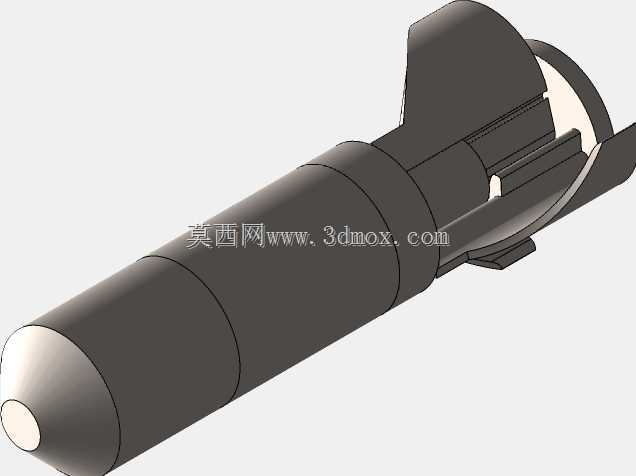

　　整个构件的核心功能逻辑围绕发射后的状态切换展开：存储状态下，弹翼完全收纳于外壳的预留槽位内，整体外轮廓保持光滑圆柱形态，不会在存储、推送过程中与腔体内壁发生卡滞，能顺畅通过内径匹配的发射通道；当构件脱离发射载体的约束边界后，内部预紧的扭转弹簧释放存储的弹性势能，驱动与弹簧连接的翘片凸轮产生回转动作，凸轮轮廓面持续推动弹翼绕铰接轴向外转动，直至弹翼到达预设展开位置并被限位结构锁止，展开后的弹翼能够在构件飞行过程中提供稳定的气动力矩，修正飞行姿态偏差，保证运动轨迹的稳定性。

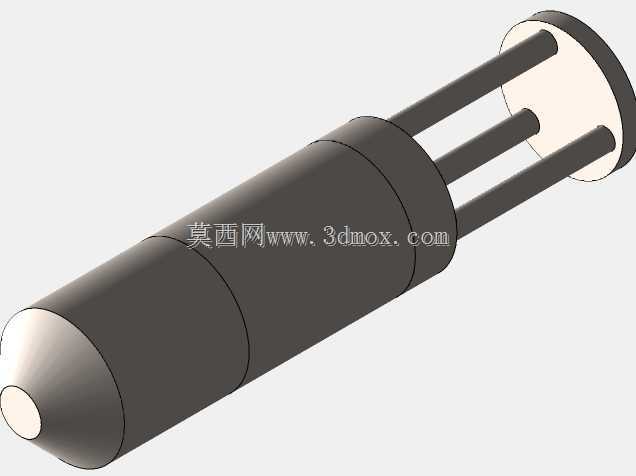

　　设计过程中首先要明确安装边界约束：存储状态下的整体外圆直径必须与发射腔内径保持合理间隙，既要避免间隙过大导致推送过程中出现晃动偏斜，也要防止间隙过小造成加工公差累积引发的卡滞问题，弹翼完全收纳时不能突出圆柱外轮廓，所有铰接位置的转轴端面都要做沉头处理，保证外表面无凸起结构。头部的弧形弹头轮廓需要根据发射时的初始推送阻力要求优化曲率，减小在通道内运动时的摩擦阻力，同时保证头部撞击目标时的应力分布合理，不会出现头部结构过早变形的问题。

　　内部的扭转弹簧参数匹配是整个设计的核心环节，弹簧的预紧扭矩需要经过反复校核：扭矩过小会导致弹翼展开速度不足，甚至出现卡滞无法完全展开的问题，直接影响构件飞行稳定性；扭矩过大则会对弹翼铰接轴、凸轮接触面造成过大冲击，长期存储状态下还会出现弹簧应力松弛，导致触发动作可靠性下降。凸轮轮廓线的设计需要兼顾动作行程与受力特性，在弹翼从完全收纳到展开到位的整个行程中，凸轮与弹翼接触点的压力角要始终控制在合理范围内，避免出现自锁导致弹翼无法展开，同时要在行程末端设置平缓的锁止段，保证弹翼展开到位后不会在气动力作用下出现回弹。

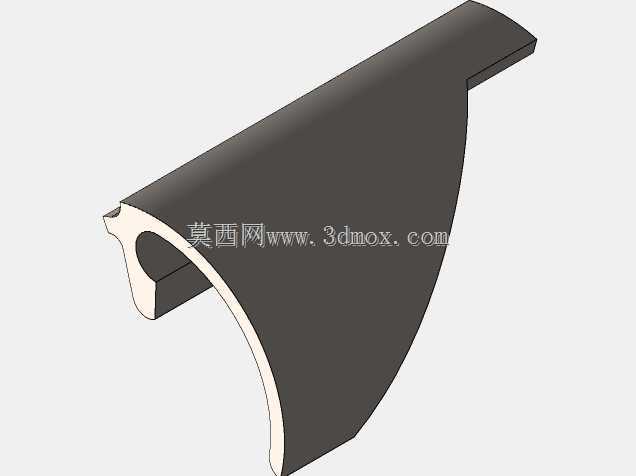

　　外壳采用非磁性铝合金材质，除了规避磁性干扰的需求外，铝合金的低密度特性可以有效降低整体构件重量，提升发射后的有效载荷占比，同时铝合金的切削加工性能优异，能够保证弹翼收纳槽、铰接孔、内部弹簧安装位的加工精度，减少装配时的修配工作量。弹翼的外形轮廓需要结合气动力要求设计，展开后与弹体轴线的夹角要经过运动仿真验证，保证弹翼转动过程中不会与外壳槽位发生运动干涉，弹翼根部的加强结构要能承受展开时的冲击载荷以及飞行过程中的气动力载荷，避免出现弹翼变形甚至断裂的问题。

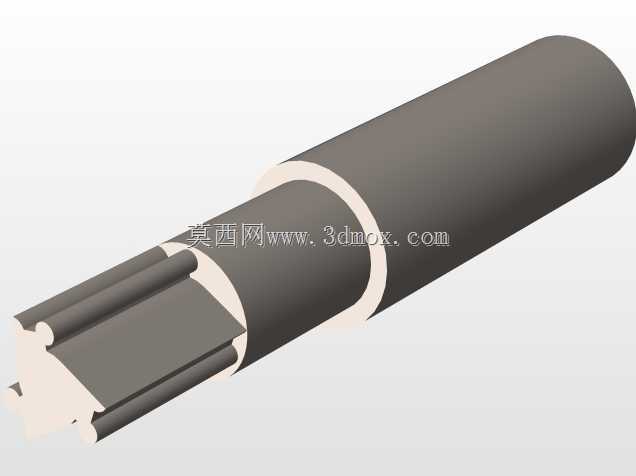

　　在三维建模过程中，需要优先完成整体装配的运动干涉检查，模拟弹翼从收纳到展开的全行程动作，验证每个铰接副的运动范围是否符合设计要求，检查弹簧在预压缩状态、释放状态下的长度是否与安装空间匹配，避免出现弹簧并圈或者脱出安装位的问题。所有配合面的公差设置要结合实际加工工艺调整，铰接孔与转轴的配合选用间隙配合，保证转动顺畅，同时控制配合间隙避免出现过大的晃动量，弹翼与收纳槽的间隙要均匀，保证收纳状态下外轮廓的圆度。这类紧凑触发式结构的设计，核心是在极小的空间内整合弹性储能、凸轮传动、铰接转动、到位锁止多个功能模块，每个零件的尺寸都要经过严格的空间校核，在保证结构强度、动作可靠性的前提下尽可能压缩整体径向尺寸，适配狭小的安装存储空间。
