可3D打印拼装立方体益智拼插结构

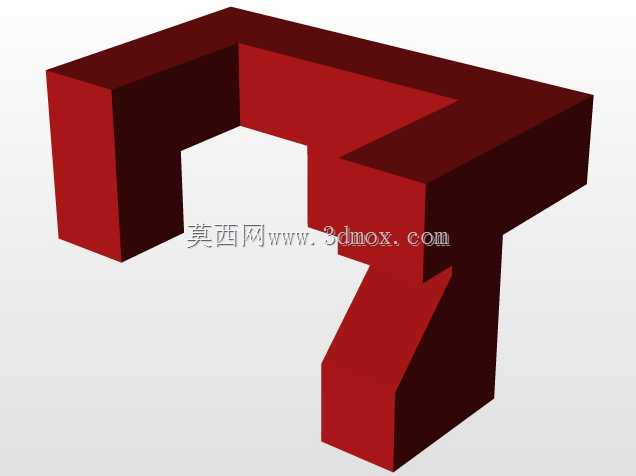

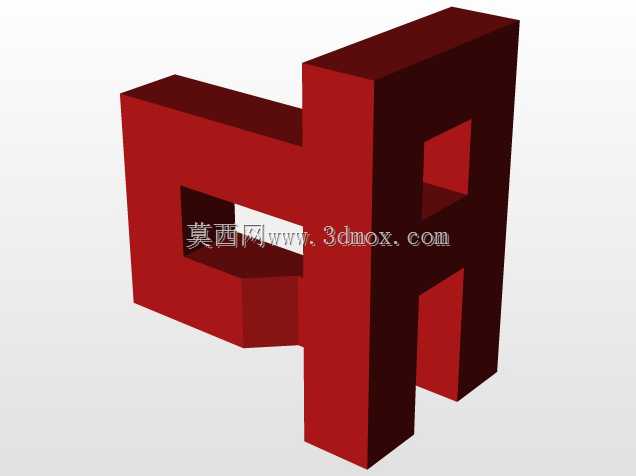

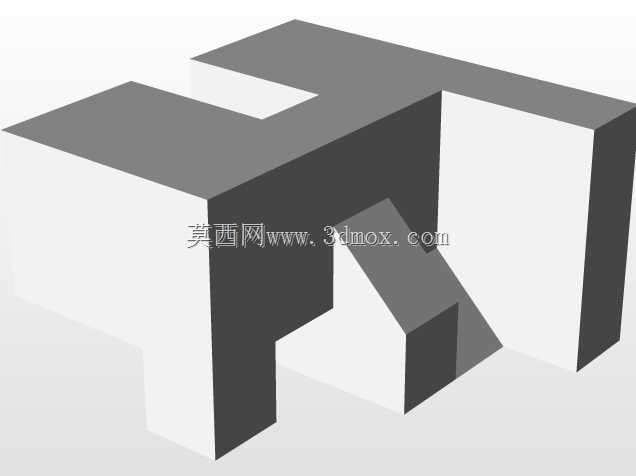

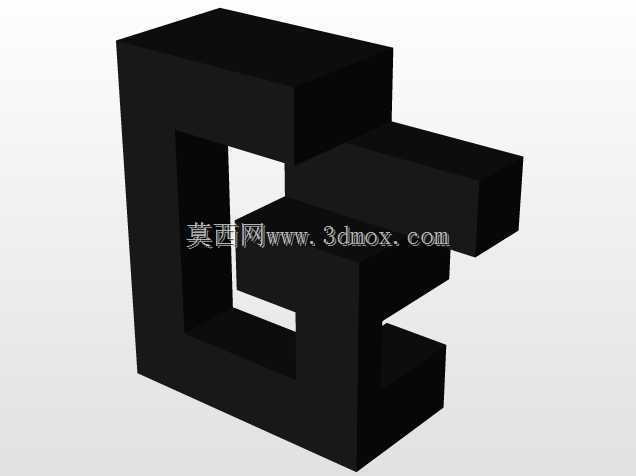

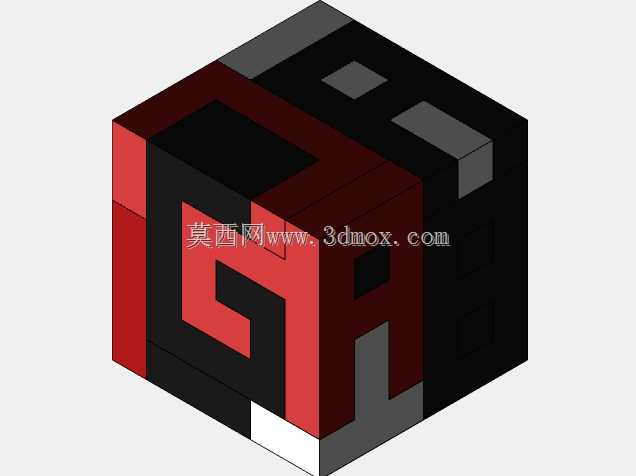

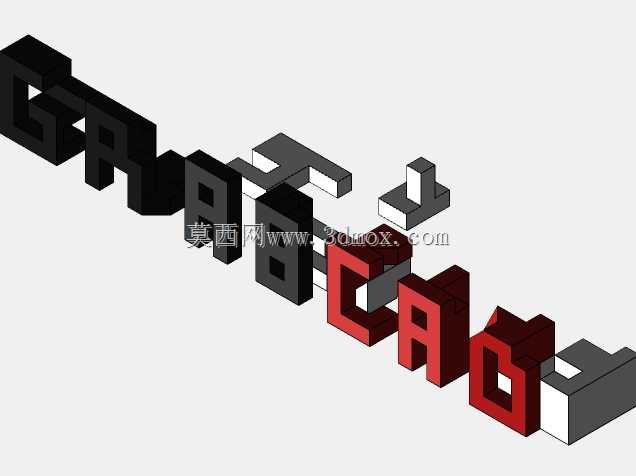

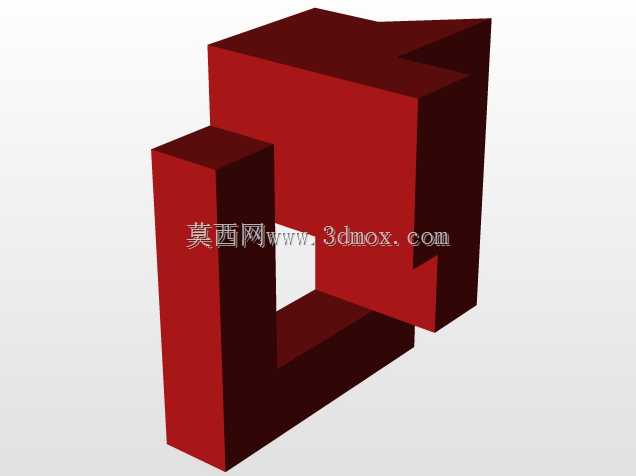

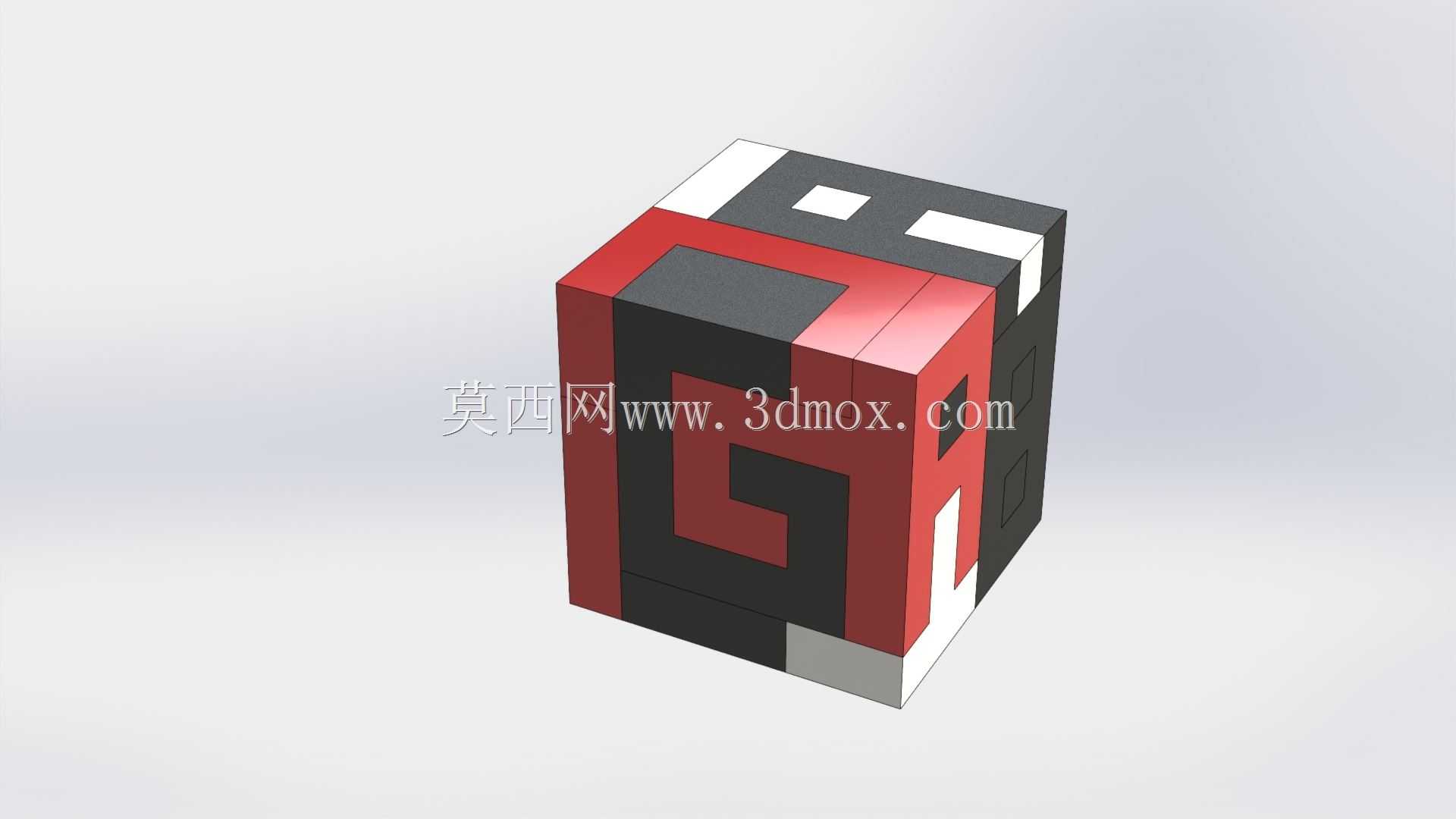

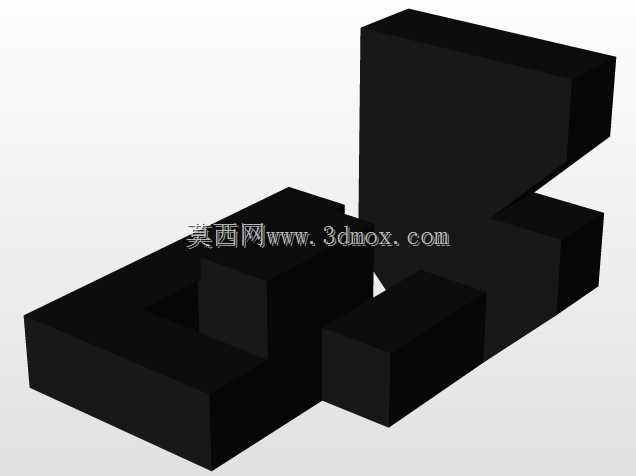

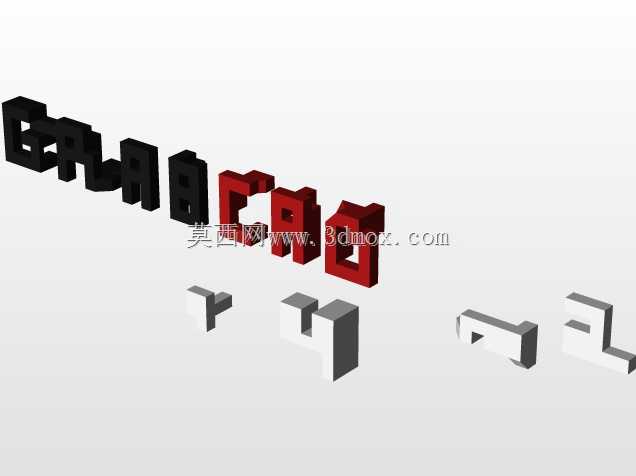

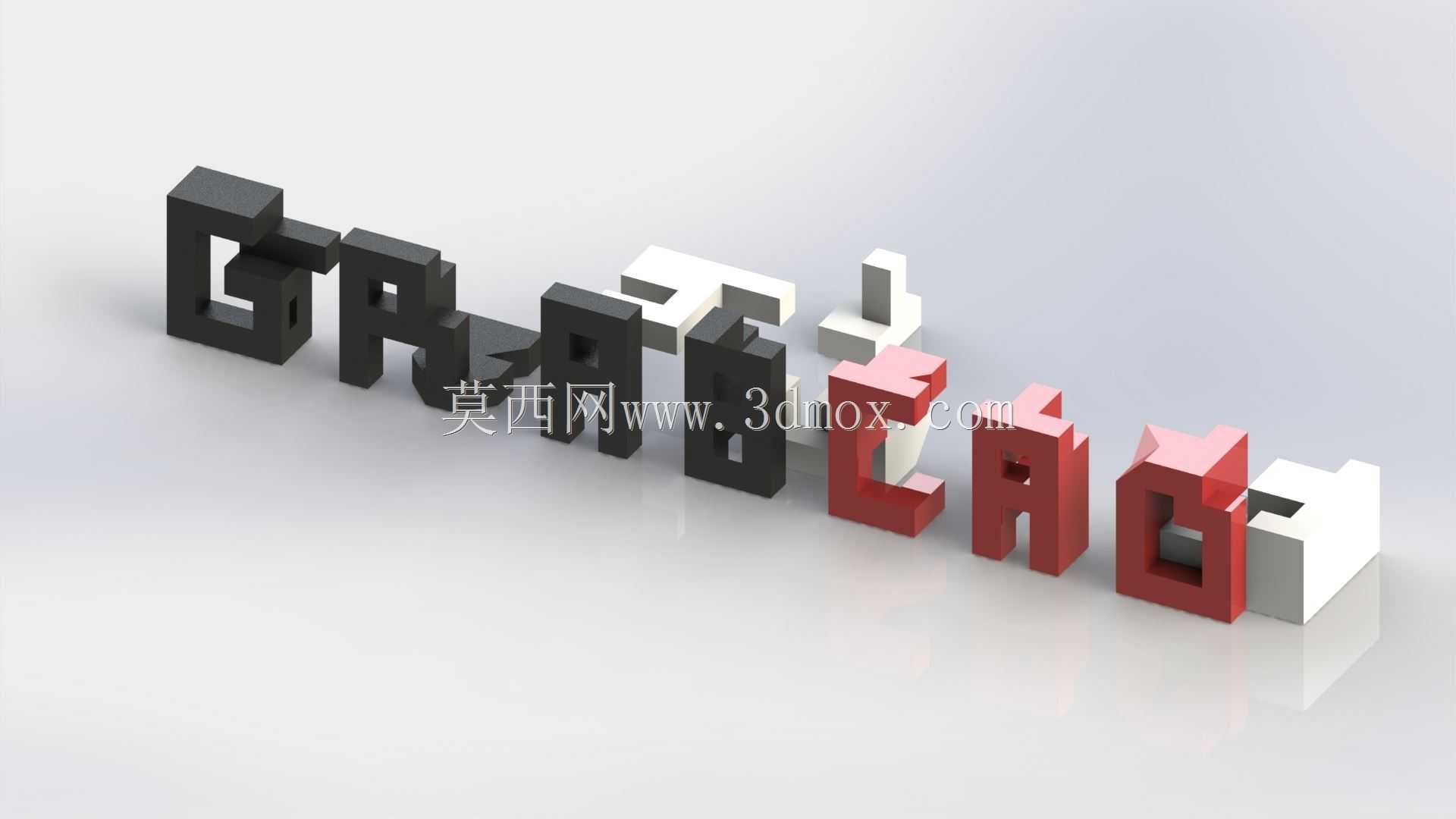

这套拼插结构的核心应用场景面向桌面级FDM3D打印的创客制作、益智教具开发领域，可作为青少年科创实践的组装实训载体，也能作为创意桌面摆件的制作原型，适配个人创客空间、中小学科创实验室的日常制作需求。整套结构以立方体为最终装配形态，所有拆分零件均采用无支撑打印设计，零件的悬垂角度均控制在FDM工艺可自支撑的45度阈值内，打印过程无需额外添加支撑结构，既减少了打印耗材的无效损耗，也省去了后期去除支撑的打磨工序，打印完成后仅需简单清理毛边即可直接进行拼接操作。设计阶段充分考虑了桌面级3D打印机的成型边界，原始尺寸适配常规220*220mm成型尺寸的入门级打印机，若有更大尺寸的摆件需求，可按照等比例放大2至4倍进行打印，放大后零件的拼接公差仍可保持在合理范围内，不会出现装配卡滞或间隙过大的问题。整套结构的拼接逻辑采用错位互锁设计，每个零件都带有专属的定位卡合结构，组装时需按照特定的拼接顺序逐步组合，最终形成完整的实心立方体，拆分后可作为益智拼插玩具锻炼使用者的空间思维能力。装配完成的立方体整体结构紧实，不会出现零件松脱散落的情况，日常拿取摆放时无需担心结构散架。针对打印工艺的适配性设计上，所有零件的壁厚均设置为1.5mm以上，既保证了打印过程中零件的结构强度，不会出现打印变形、翘曲的问题，也能将单批次打印的总耗材控制在30g左右，常规打印速度下整套零件的成型时长约2小时，适配入门级用户的日常打印需求。零件的拼接面均做了0.2mm的装配公差预留，考虑到FDM打印的材料收缩率，不同PLA耗材打印后的零件都能顺利完成拼接，无需额外进行修配处理。除了作为益智教具和桌面摆件外，这套结构也可作为3D打印拼装类产品的设计原型，通过调整零件的外观配色、表面纹理，衍生出不同主题的拼插产品，适配文创周边、科教玩具的开发需求。
