弹簧驱动汽车用紧凑型球形棘轮结构

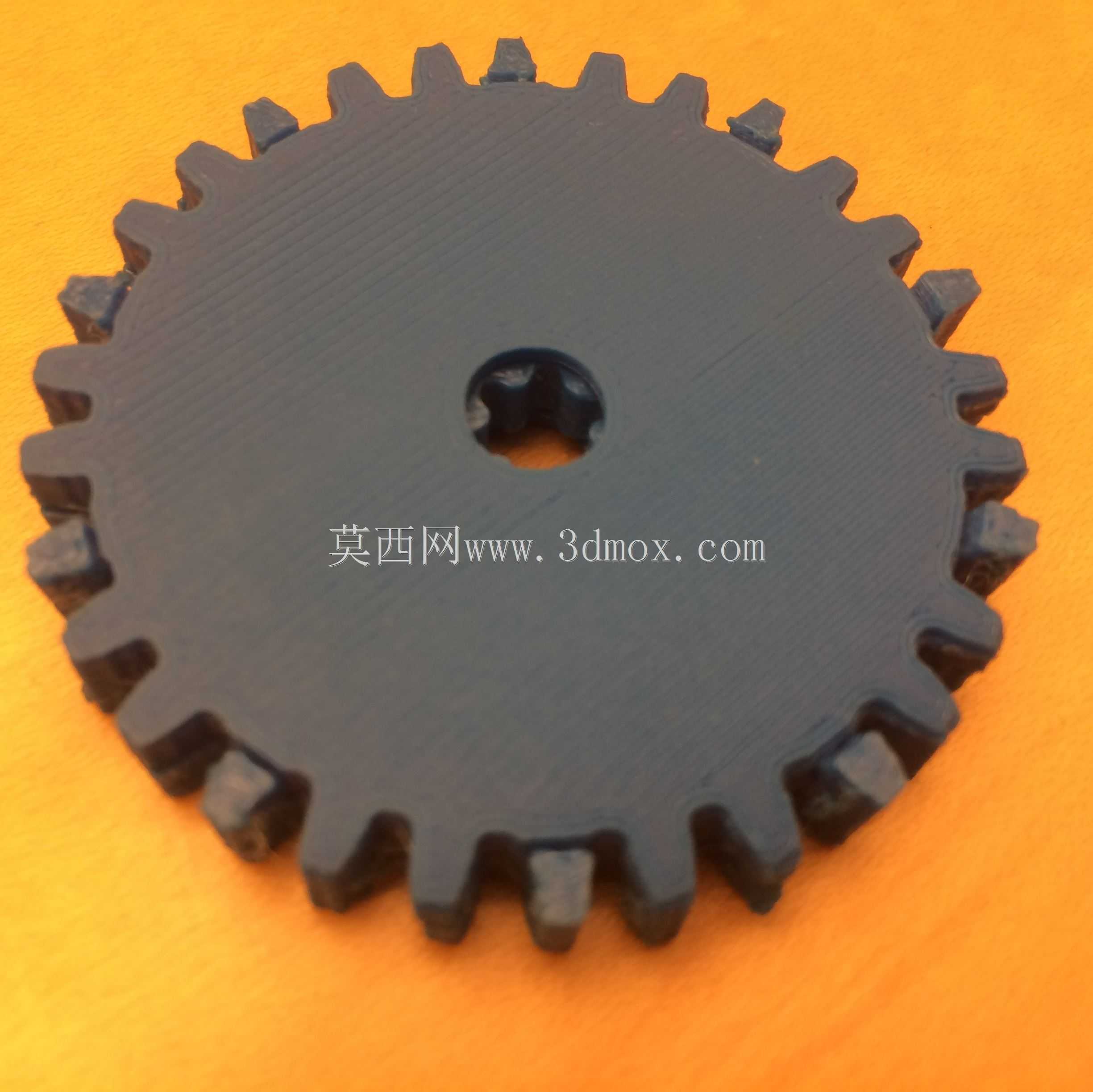

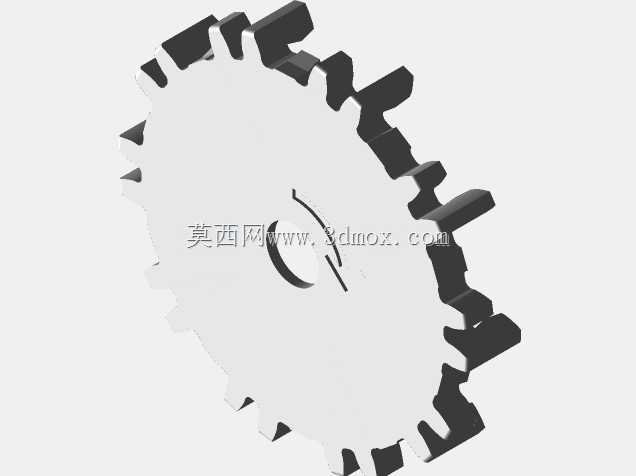

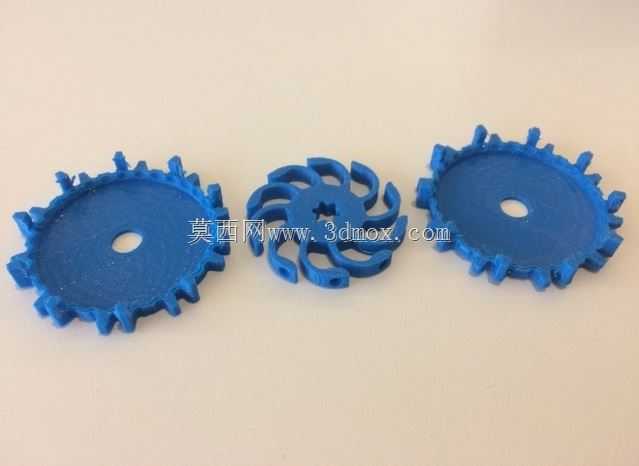

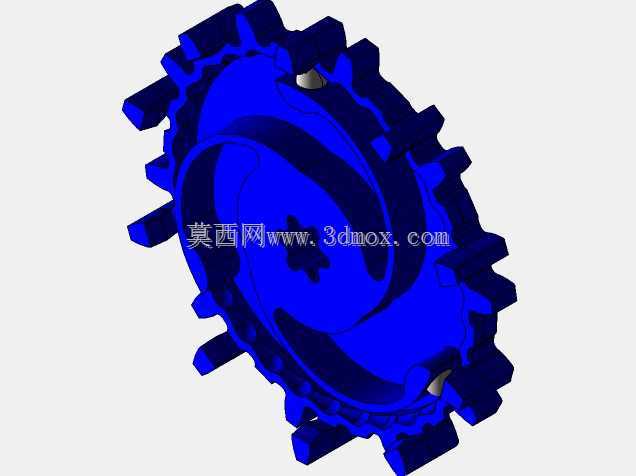

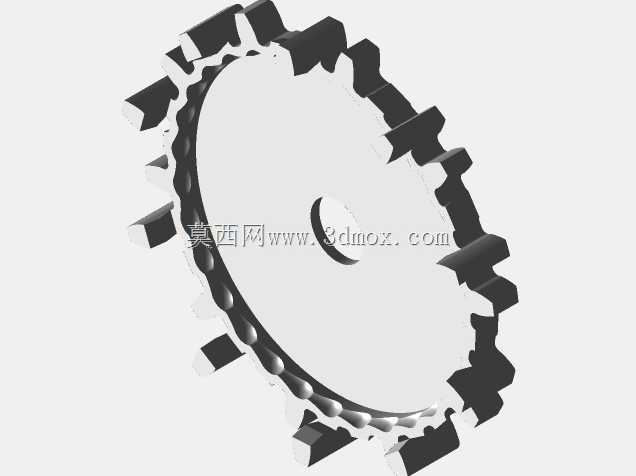

　　这款球形棘轮结构主要面向弹簧驱动汽车的动力传输场景开发，核心作用是在弹簧储能释放的单向传动路径中实现逆止锁止，避免弹簧驱动力反向卸荷，同时保证动力输出端的单向扭矩传递稳定性。从实际装车适配的角度出发，结构设计全程围绕紧凑化、低滚动阻力的核心需求迭代，先后经过多轮结构验证调整，最终敲定的啮合结构采用外齿轮上下半段分体设计，通过内花键实现与棘轮主体的咬合传动，相比传统平面棘轮结构，球形啮合面的接触应力分布更均匀，在同等锁止扭矩要求下，轴向安装尺寸可压缩近三成，能够适配弹簧驱动汽车狭小的动力舱布置空间。

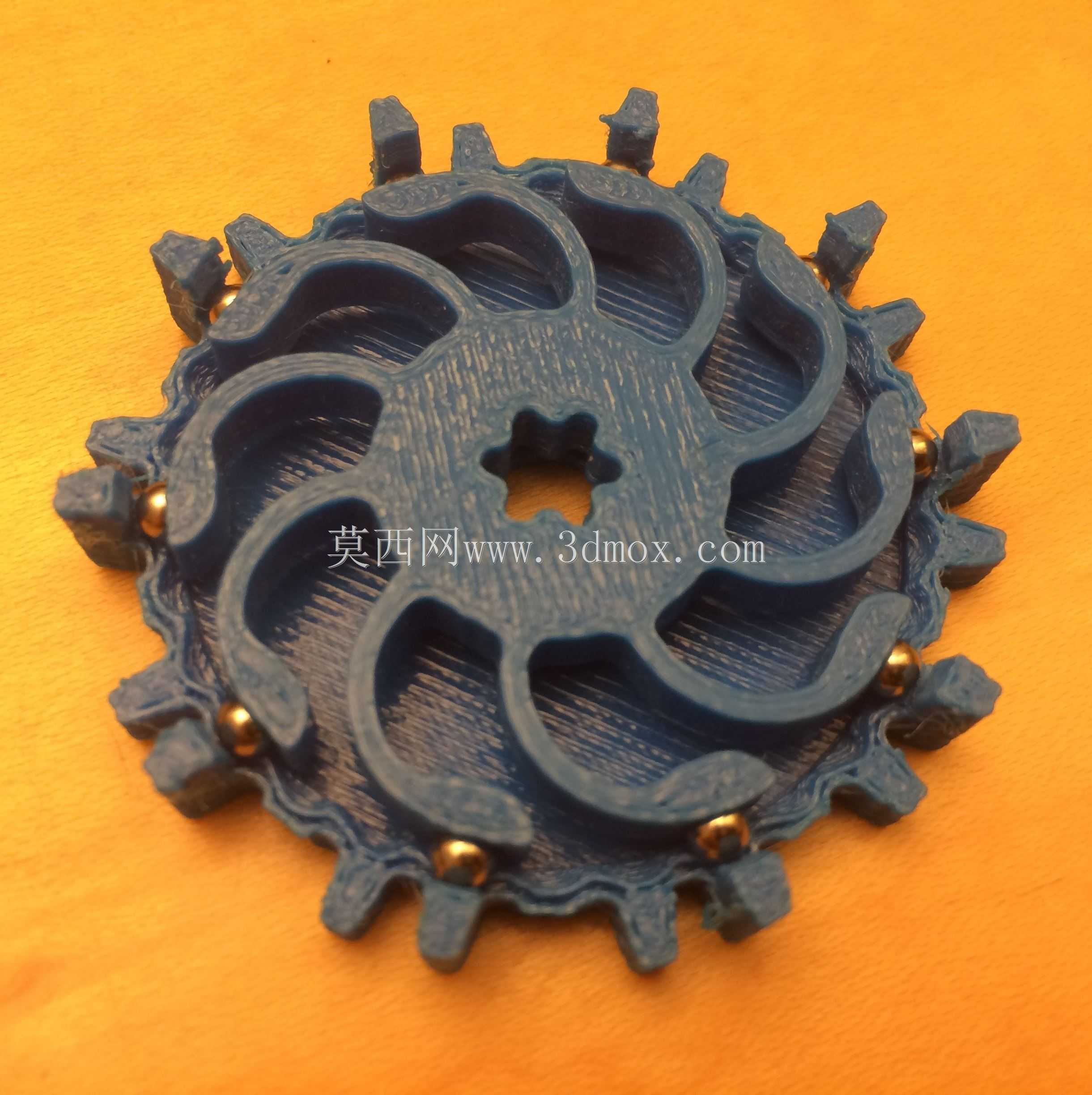

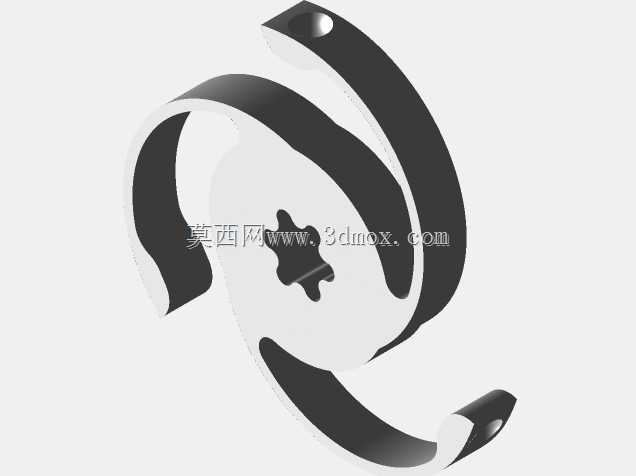

　　在功能特性层面，这款棘轮的锁止强度经过针对性强化，棘爪与轮齿的啮合切入角经过反复校核，既保证正向传动时棘爪能够顺滑滑过轮齿不出现卡滞，又能在反向受力瞬间完成锁止，不会出现跳齿、滑脱的问题。早期迭代版本曾出现装配难度过高的问题，分体式的外齿结构虽然啮合效率高、滚动阻力极低，但上下半段的对位公差要求严苛，常规装配工序很难保证花键对位精度，后续调整了轴承配置方案，将原本需要6个滚珠轴承的支撑结构优化为3个滚珠轴承的支撑布局，在不损失支撑刚性、不增加传动阻力的前提下，大幅降低了装配难度，同时减少了零件数量，降低了整体结构的重量与制造成本。中间迭代版本曾出现传动噪音偏大、前进阻滞感明显的问题，通过调整轮齿的齿形倒角、优化棘爪的弹簧预紧力参数，在保证锁止强度不下降的前提下，解决了噪音与阻滞问题，最终版本的滚动阻力处于极低水平，能够最大化利用弹簧储存的弹性势能，延长弹簧驱动汽车的单次储能行驶距离。

　　从安装边界来看，这款球形棘轮的径向轮廓为类球形结构，安装时需要预留的径向避让空间小于同扭矩规格的传统棘轮，中心的花键孔可直接与动力输出轴配合，周边的轴承安装位同轴度公差控制在IT7级，能够保证高速转动时的动平衡表现，不会出现额外的振动损耗。结构的所有受力部位均做了圆角过渡处理，避免应力集中导致的轮齿断裂、棘爪变形问题，适合在中小载荷的弹簧驱动动力系统、小型间歇传动设备中使用，除了弹簧驱动汽车场景外，也可适配小型手动工具、单向传动机构、储能式传动装置的逆止需求。设计过程中没有采用冗余的结构设计，所有特征均服务于传动、锁止、安装的核心功能，没有多余的工艺结构，既适合3D打印快速制作原型验证，也适合开模批量生产，零件的加工工艺性良好，普通的机加工、3D打印工艺均可实现合格的零件精度，不需要特殊的加工设备或者复杂的后处理工序。在实际选型适配时，可根据传递扭矩的大小调整轮齿的啮合长度、棘爪的数量，不需要改动整体的球形啮合布局，即可适配不同功率等级的传动需求，结构的拓展性较强。
