紧凑型内外啮合移动球棘轮结构设计

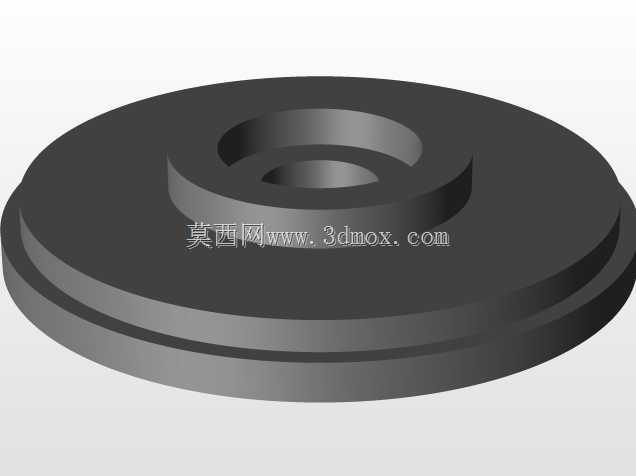

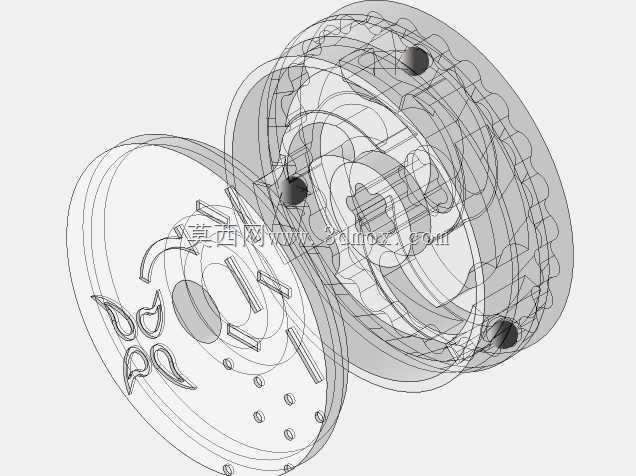

　　这款移动球棘轮结构，核心面向需要紧凑布置间歇传动、单向离合的小型传动场景，常见于便携手动工具、小型进给机构、轻载换向装置的传动链路中，替代传统齿式棘轮解决啮合冲击大、换向卡滞的痛点。实际使用中，这类球棘轮不需要额外的拨叉切换结构，依靠滚珠在内外棘轮滚道内的位置变化，就能实现单向锁止、反向超越的动作，相比传统棘爪棘轮，啮合点更多，承载时接触应力分布更均匀，轻载工况下的传动噪音更低，手动操作时的顿挫感也更小。设计时优先考虑了装配便捷性，整体采用分体式端盖结构，端盖与主体外圈通过止口定位，不需要额外的复杂紧固件就能完成滚珠保持架的封装，端盖内侧预留了滚珠承托的环形槽，既可以约束滚珠的轴向窜动，又能在棘轮动作时给滚珠提供复位的导向面，

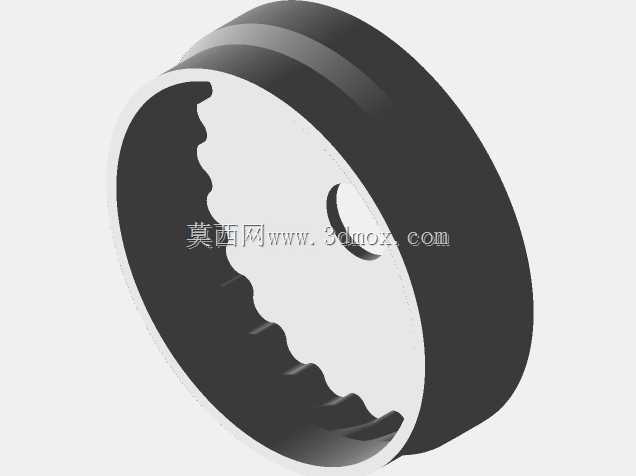

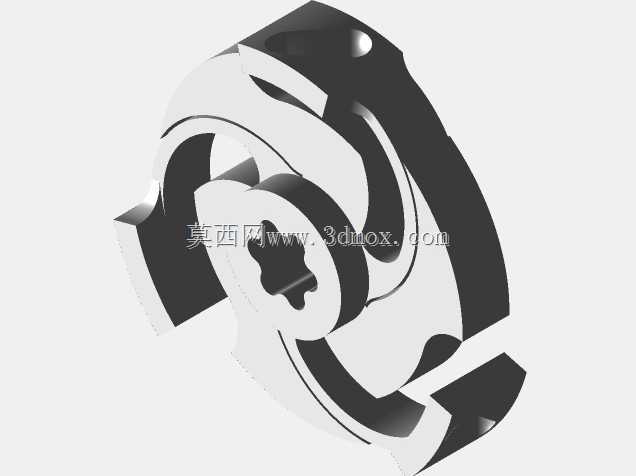

　　避免滚珠散落导致机构失效。内圈的内花键结构是动力输入的接口，采用标准渐开线花键齿形，适配常规的花键轴安装，不需要定制特殊的连接轴，安装时只需要将内花键对准传动轴推入，再通过轴端挡圈完成轴向固定即可，外圈的外圆面做了滚花纹理，既可以作为手动操作的握持面，也可以通过过盈配合嵌入外部壳体，适配不同的安装场景。从安装边界来看，整体结构的轴向尺寸控制在传统同扭矩齿式棘轮的70%左右，径向尺寸没有额外增加，完全可以替换原有同规格的棘轮机构，不需要改动周边的安装空间，对于现有设备的迭代升级十分友好。结构上的内外双棘轮滚道是核心设计点，内棘轮滚道做在输入花键套的外圆上，外棘轮滚道做在外圈的内孔壁上，两侧滚道的楔角经过反复验算，

　　既保证锁止时滚珠不会出现打滑滑脱，又能保证反向超越时滚珠可以顺利脱离楔紧位置，不会出现卡滞无法换向的问题。端盖与主体配合的位置预留了微小的间隙，用来填充润滑脂，不需要额外加装密封件，就能满足日常工况下的润滑保持需求，减少日常维护的频次。实际测试中，这款结构在轻载往复传动的场景下，换向响应速度比传统棘爪棘轮快30%左右，因为没有棘爪抬起、落下的空行程，滚珠可以在极短的行程内完成楔紧和脱离的动作，对于需要频繁换向的手动工具来说，操作手感会更加连贯。需要注意的是，这类球棘轮的承载能力受滚珠接触强度的限制，更适合传递扭矩在50N·m以下的轻载场景，如果用于重载工况，需要加大滚珠直径、增加滚珠数量来提升承载能力，同时滚道表面需要做硬化处理，

　　避免长期使用后滚道出现压痕导致动作失效。设计过程中特意将滚珠保持架的结构集成在端盖内侧，减少了单独的保持架零件，整体零件数量控制在5件以内，加工时只需要常规的车削、铣削加工就能完成，不需要特殊的加工工艺，量产时的成本控制优势明显。安装时需要注意输入轴与外圈的同轴度，同轴度误差超过0.1mm时，会导致滚珠受力不均，出现局部磨损加快的问题，因此在配套设计壳体和输入轴时，需要保证两者的安装基准重合，避免额外的偏心载荷作用在棘轮机构上。另外，结构的端盖设计也考虑了拆卸维护的需求，端盖边缘预留了两个对称的拆卸缺口，使用卡簧钳就可以轻松将端盖撬开，更换磨损的滚珠或者补充润滑脂，不需要破坏整体结构，维护成本更低。相比传统的棘轮结构，这款移动球棘轮没有突出的棘爪结构，整体外轮廓是完整的圆柱形，在空间受限的安装场景下，不会出现棘爪与周边零件干涉的问题，布置起来更加灵活。
