多规格啮合齿轮组3D打印测试组件

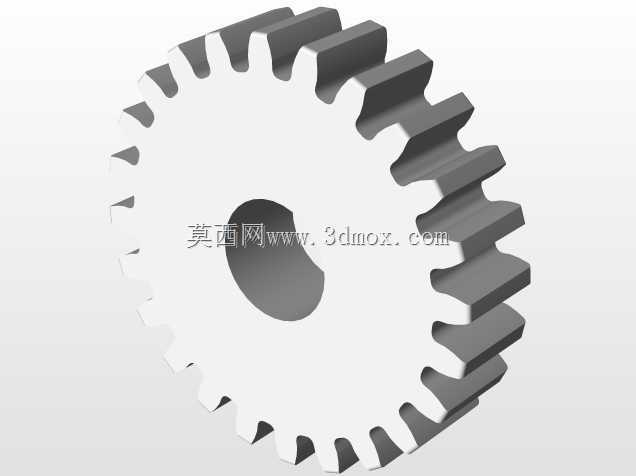

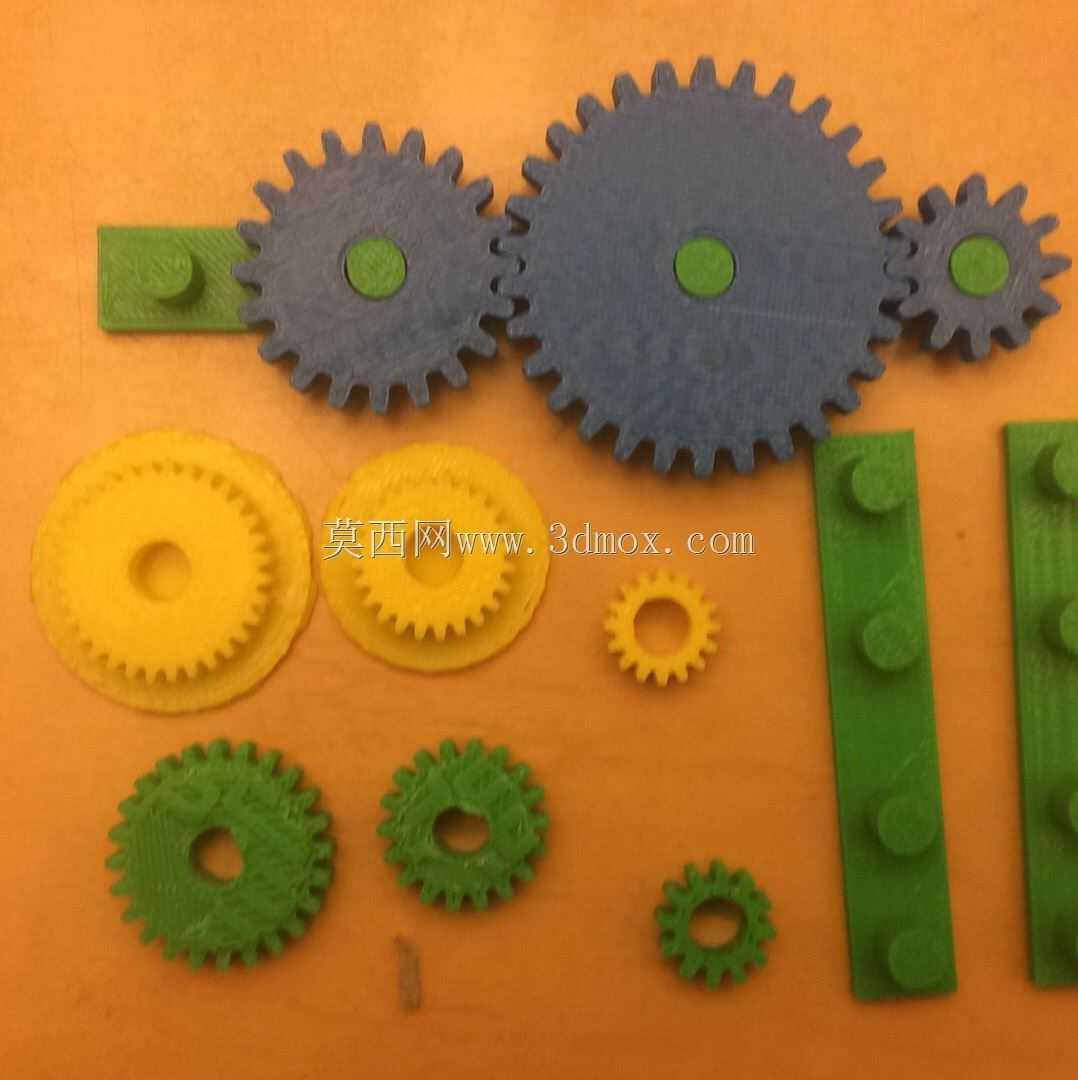

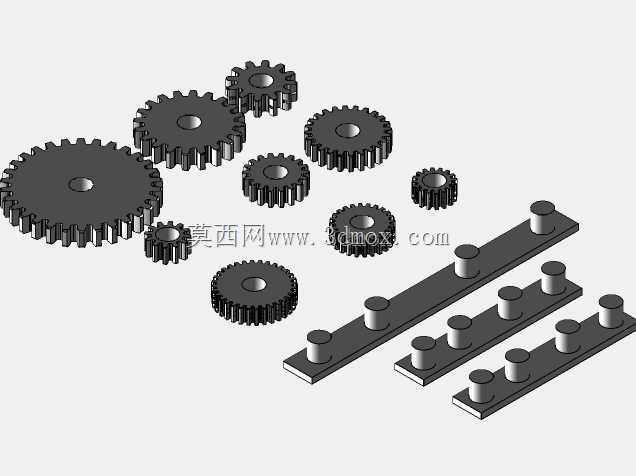

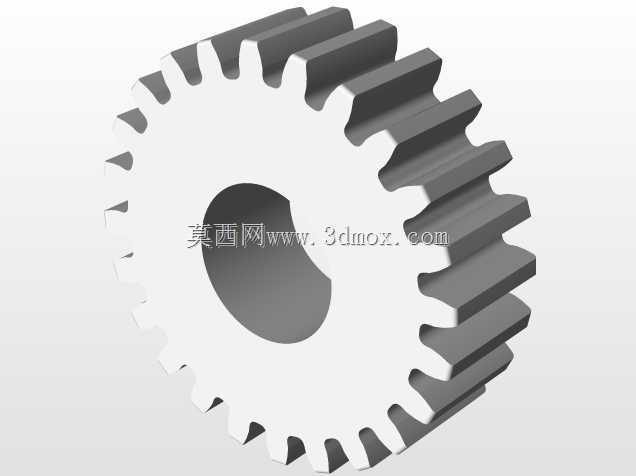

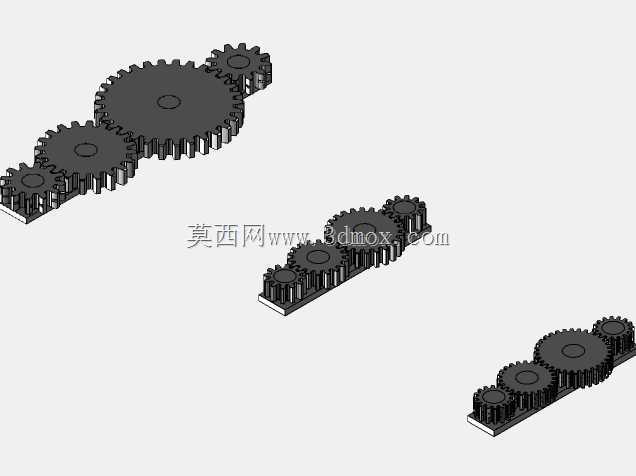

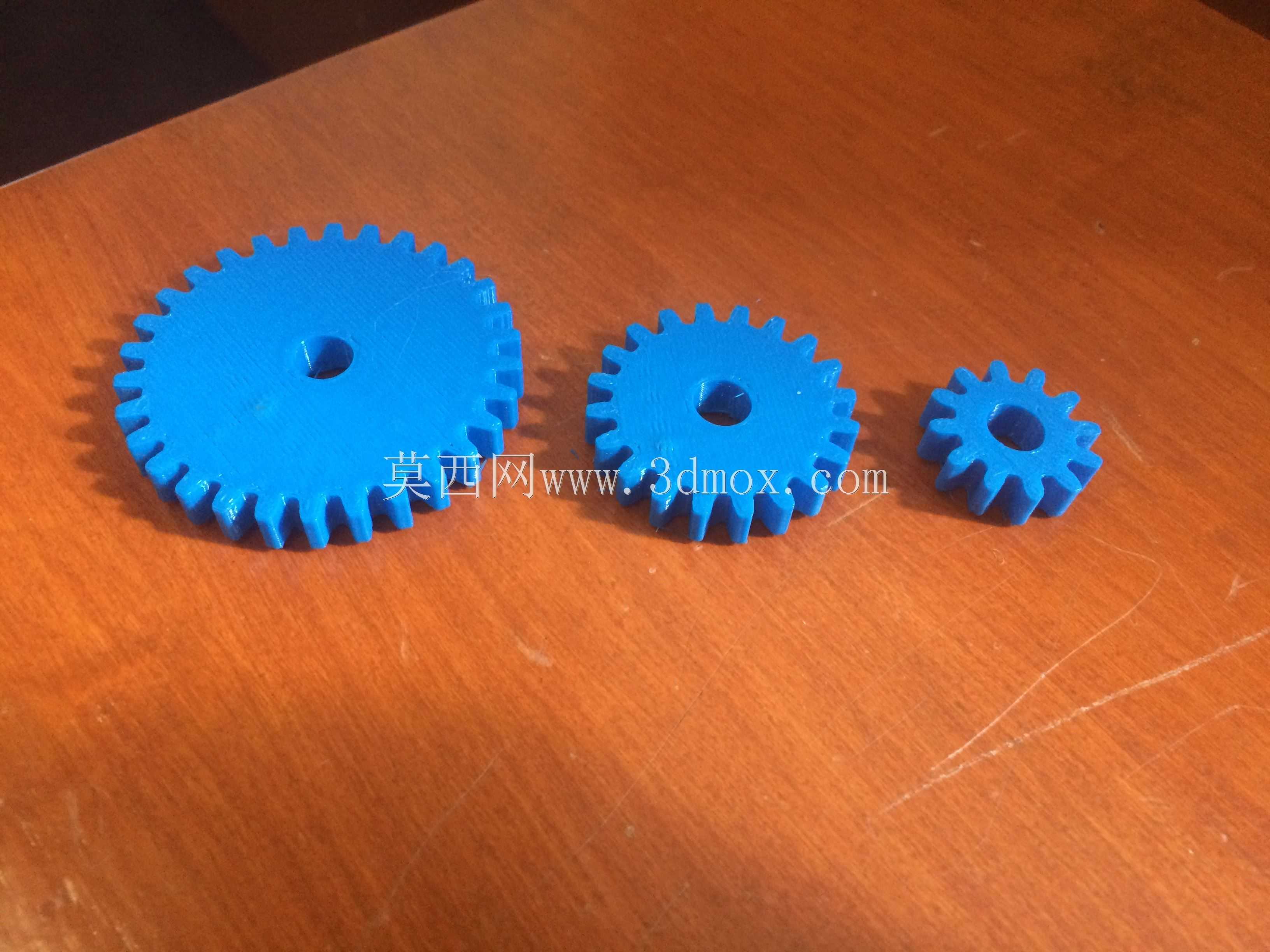

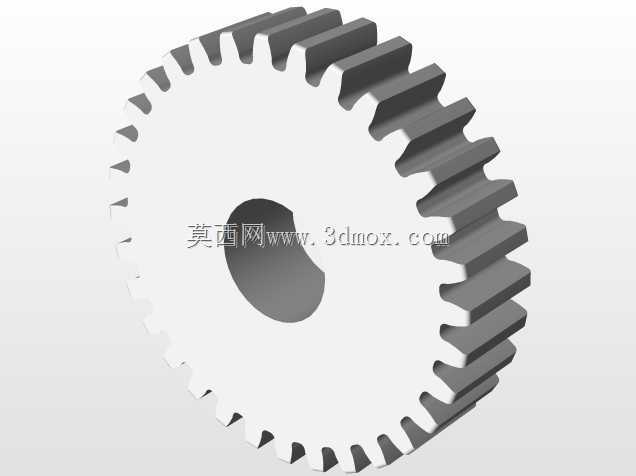

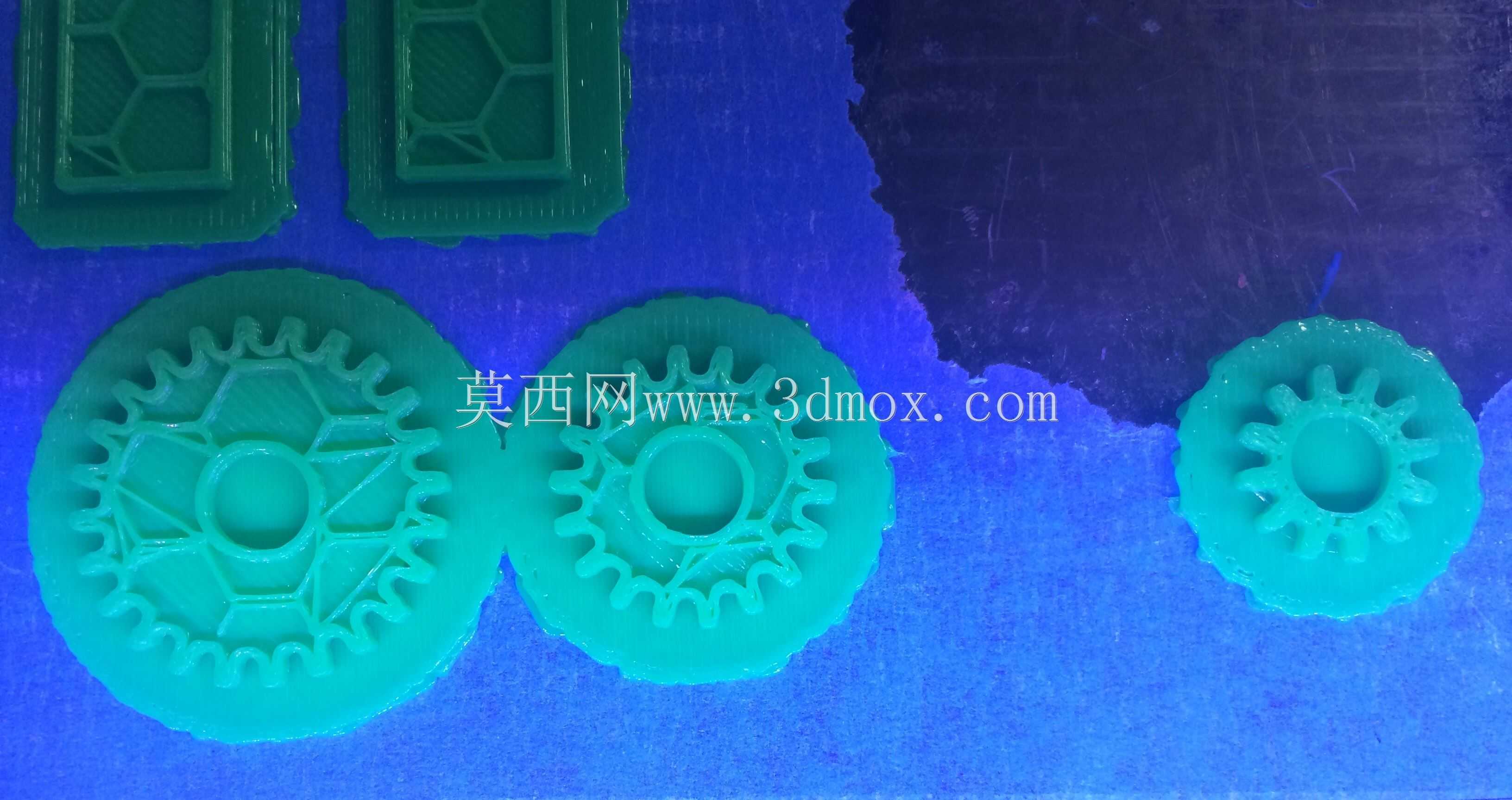

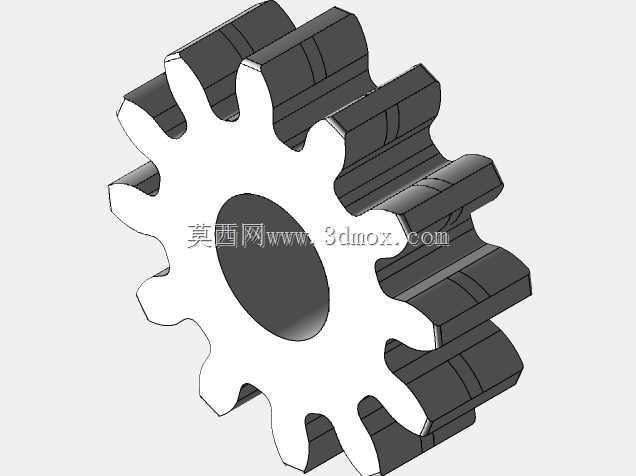

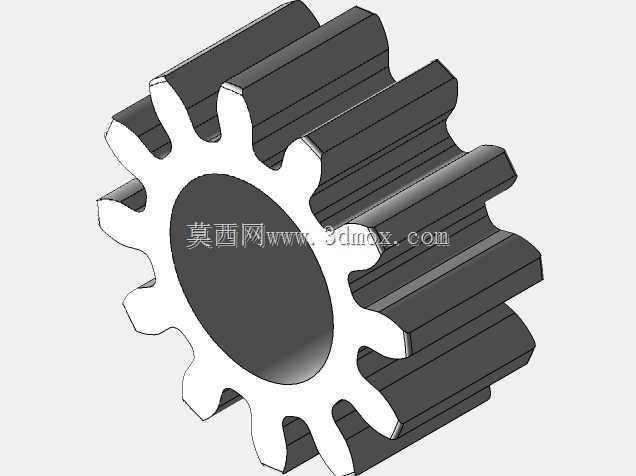

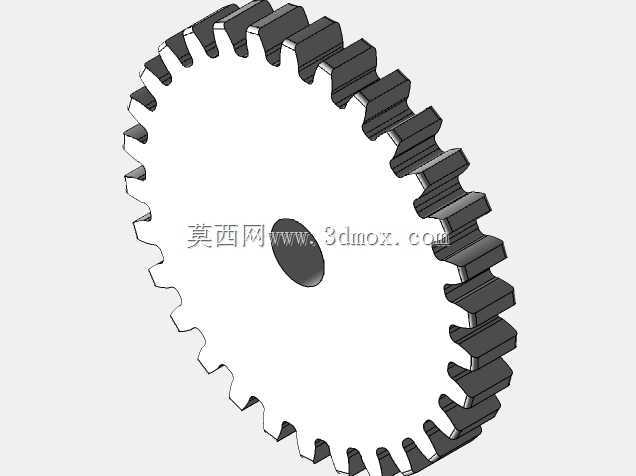

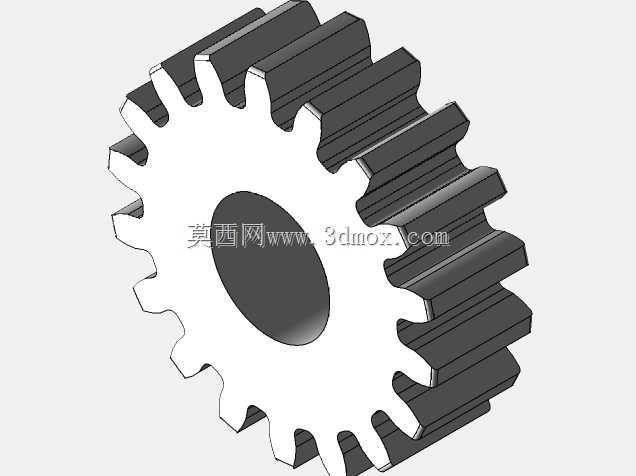

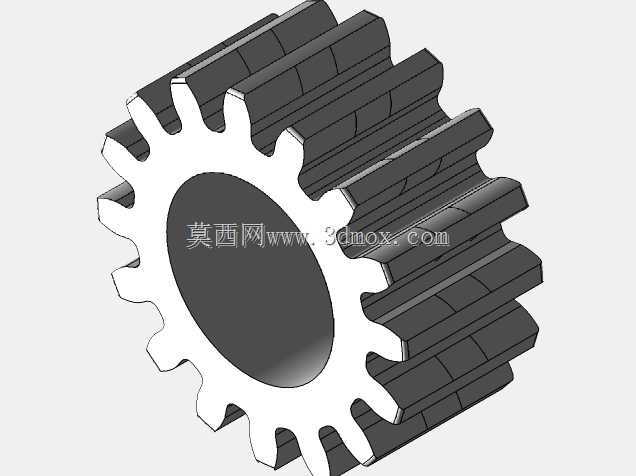

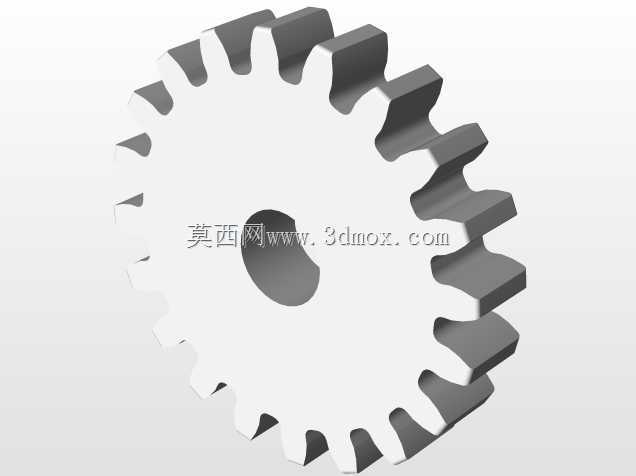

这套组件主要面向桌面级FDM3D打印机的成型精度验证场景，可覆盖创客工作室、职业院校实训车间、小型3D打印服务站点的日常设备校准需求，解决日常打印中难以快速验证传动类零件成型精度的痛点。整套组件包含不同模数、不同齿数、不同齿厚的直齿轮零件，搭配专用的定位安装底座，能够一次性完成多维度的打印能力测试。在实际使用过程中，使用者完成打印后无需额外的工装固定，直接将各个齿轮对应安装到底座的预设定位柱上，即可直观检验多项打印指标：首先是齿形的成型精度，若打印机存在挤出量偏差、层厚设置失准、XY轴步进校准偏差等问题，打印出的齿轮齿廓会出现缺料、溢料、齿形变形等问题，直接导致齿轮无法顺畅啮合，转动过程中出现卡滞、跳齿的情况；其次是同轴度精度，底座上的定位柱与齿轮中心孔的配合间隙可以直观反映打印机的圆孔成型精度，若中心孔打印失圆或定位柱出现倾斜偏移，齿轮安装后会出现偏心晃动，传动过程中阻力会明显增大；同时还能检验不同层厚设置下的齿面粗糙度，齿面的打印纹路过于粗糙会大幅增加啮合摩擦阻力，影响传动的顺滑度。设计过程中针对3D打印的工艺特性做了适配优化，所有齿轮的齿根位置都做了微小的圆角过渡，避免打印过程中出现应力集中导致齿根开裂，同时无需添加支撑即可完成打印，减少后期支撑拆除的工作量，避免支撑拆除过程中损坏齿形结构。底座上的定位柱中心距严格按照对应齿轮的标准啮合中心距设置，安装后齿轮之间预留了合理的啮合侧隙，既不会因为侧隙过大出现传动空程，也不会因为侧隙过小导致转动卡滞。整套组件的安装边界紧凑，打印时仅占用较小的成型平台面积，不会造成打印耗材的不必要浪费，不同尺寸的齿轮可以同时测试打印机在不同特征尺寸下的成型表现，从大模数大直径的传动齿轮到小模数小直径的精密齿轮，覆盖了日常打印中常见的传动零件尺寸范围，帮助使用者快速调整打印机的参数设置，确保后续打印各类传动结构零件时能够获得合格的成型精度。
