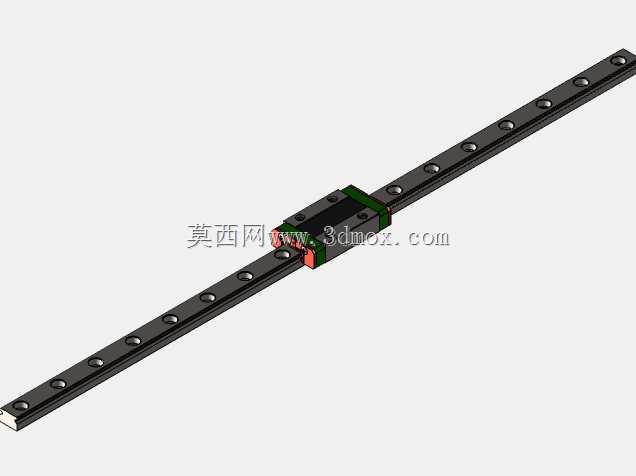

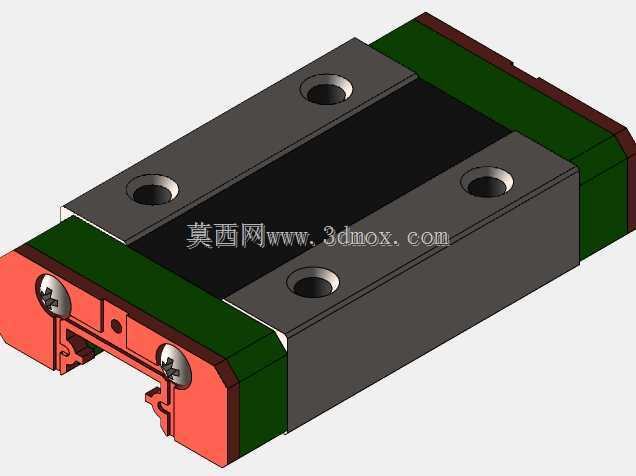

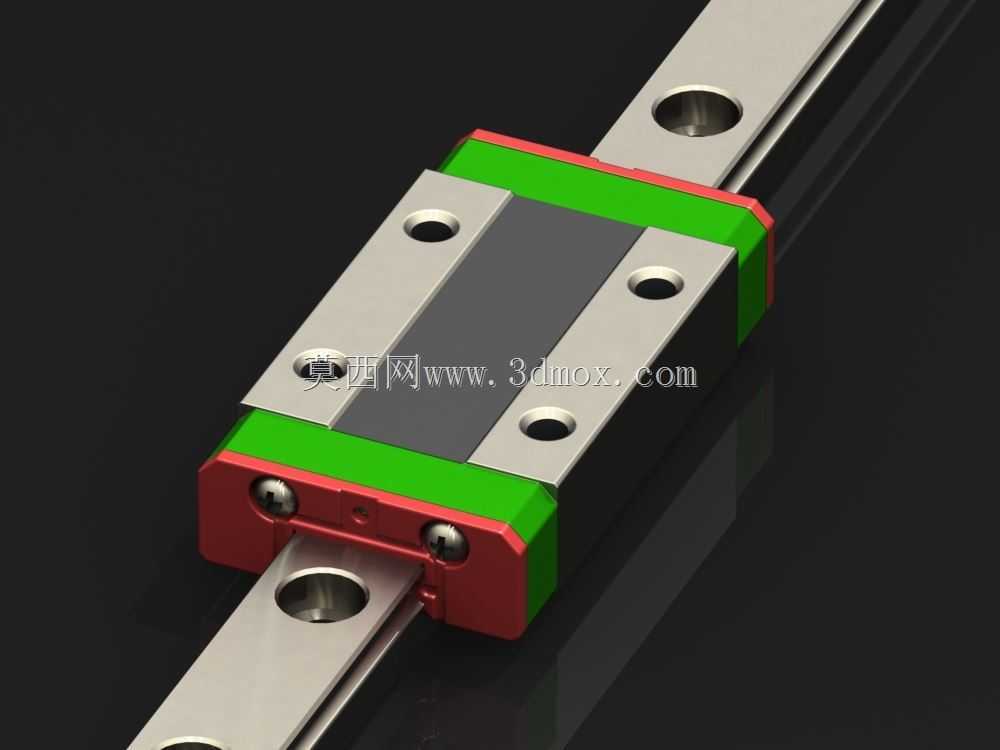

MGN7-H微型直线导轨滑块结构

这款MGN7-H微型线性导轨属于轻载型直线传动部件，核心应用场景集中在对安装空间有严格限制、负载较轻但对运动精度有较高要求的精密设备领域，常见于桌面级3D打印机的运动轴导向、小型自动化检测设备的位移滑台、医疗检验仪器的样本输送机构、消费电子组装工位的微型机械手导向、小型雕刻机的刀具进给导向，以及光学调焦平台的精密位移场景，能够在狭小安装空间内提供稳定的低摩擦直线运动支撑。从实际用途来看，该部件主要承担两个核心作用，一是为运动负载提供精准的直线运动轨迹约束，消除运动过程中的横向偏移与偏转，保证运动方向的直线度精度；二是通过滚动摩擦结构大幅降低运动阻力，减少驱动部件的动力损耗，同时降低长期往复运动带来的磨损量，延长设备的维护周期。在功能特性上，这款7mm规格的微型导轨采用双列滚珠循环结构，滑块与导轨之间为点接触式滚动配合，具备极低的启动摩擦力，即使在微米级进给的工况下也不会出现爬行现象，能够实现平稳的低速运动；滑块两端设计有集成式防尘密封结构，能够阻挡环境中的细微粉尘、碎屑进入滚珠循环轨道，避免异物卡滞造成的运动卡顿或部件损伤；滑块端面预留有润滑脂注入口，可定期补充润滑介质，维持滚珠与滚道之间的润滑膜，降低运行噪音与磨损速率。从设计思路来看，这款导轨采用窄幅轻量化设计，整体截面尺寸紧凑，在保证结构刚性的前提下尽可能压缩占用空间，适配小型化设备的设计需求；导轨本体上预制有等间距的安装沉孔，可直接通过螺丝固定在设备安装基准面上，无需额外加工复杂的安装结构；滑块上表面与侧面均设计有标准安装螺孔，方便直接连接负载滑台或执行部件，减少过渡连接件的使用，进一步压缩整体安装体积。在外形尺寸与安装边界方面，这款导轨的导轨宽度为7mm，属于微型导轨系列中的小规格型号，单根导轨可根据实际行程需求截取对应长度，滑块的整体高度较低，安装后不会占用过多垂直方向空间；安装时需要保证导轨安装基准面的平面度公差在合理范围内，避免强行安装导致导轨变形影响运动精度，滑块的运行行程边界需要预留足够的缓冲空间，避免滑块运行到行程末端时发生硬碰撞损坏端部密封件与循环结构。
