五轴数控龙门铣床设备结构设计

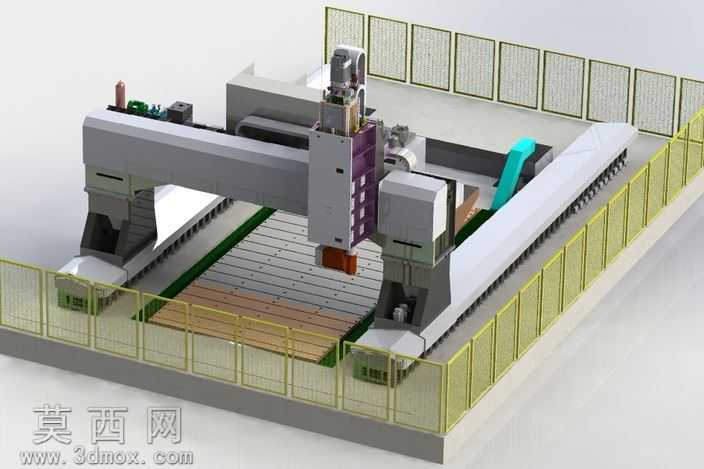

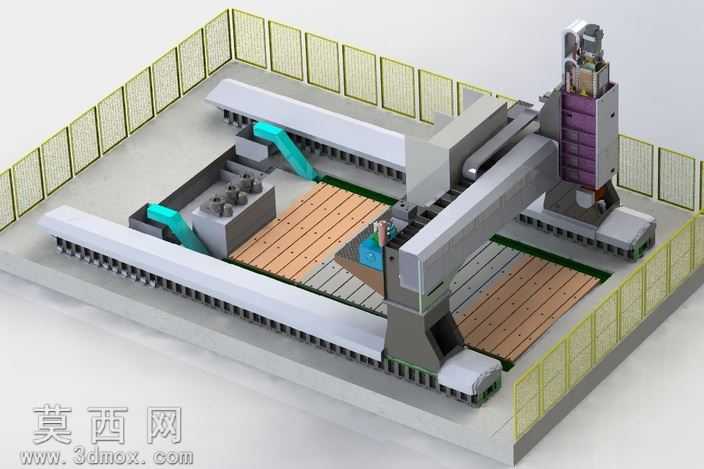

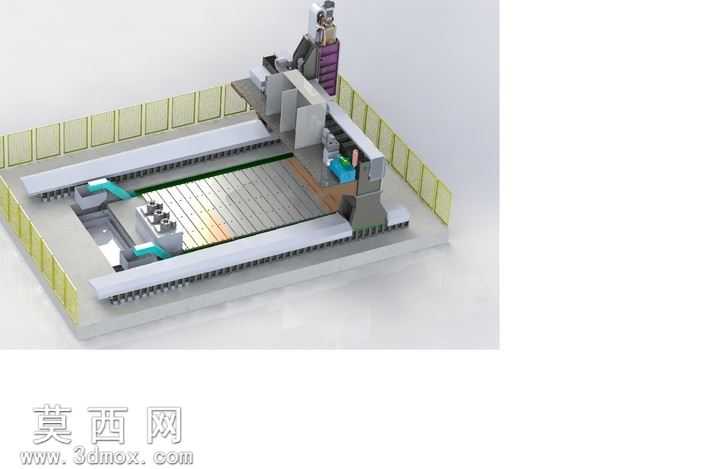

本作品为五轴数控龙门铣床的三维结构设计模型，采用三维建模软件完成全参数化结构搭建，完整还原了设备的整体布局与各功能模块的装配关系。建模过程中严格遵循重型铣削设备的结构设计逻辑，对龙门框架、双驱纵向进给床身、滑枕式主轴箱、回转摆动主轴头、工件装夹工作台、外围安全防护围栏等核心部件进行了1:1比例的精细化建模，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观演示X、Y、Z三个直线轴与A、C两个回转轴的联动运动关系。渲染阶段采用工业级材质表现方案，床身、龙门架等铸铁构件赋予哑光深灰铸铁材质，还原铸件经时效处理后的粗糙哑光质感；导轨、丝杠等传动部件赋予镀铬金属材质，表现高精度加工面的金属光泽；主轴头、操作面板等功能部件根据实际工艺赋予对应工程塑料、合金材质；外围安全围栏采用半透明黄网材质搭配金属框架，清晰区分防护区域与加工区域，整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用固定龙门双驱纵向进给布局，X轴行程达9000mm、Y轴行程4400mm、Z轴行程1500mm，可满足大尺寸工件的加工需求；A轴采用0.01度精度锁紧结构，C轴采用hirth齿轮索引结构实现2度、5度分度定位，兼顾五轴联动加工的灵活性与重切削工况下的结构刚性；工作台采用木质垫板搭配T型槽铸铁基体的设计，适配重型工件的装夹需求；设备两侧预留排屑、冷却系统的安装空间，整体结构布局充分考虑了实际生产中的操作便利性、维护便捷性与加工安全性，完整呈现了土耳其定制款五轴龙门铣床的设计思路与结构特点，可用于机床结构教学、设备方案展示、加工工艺模拟等场景。
