农用折叠式整地拖拉耙结构设计

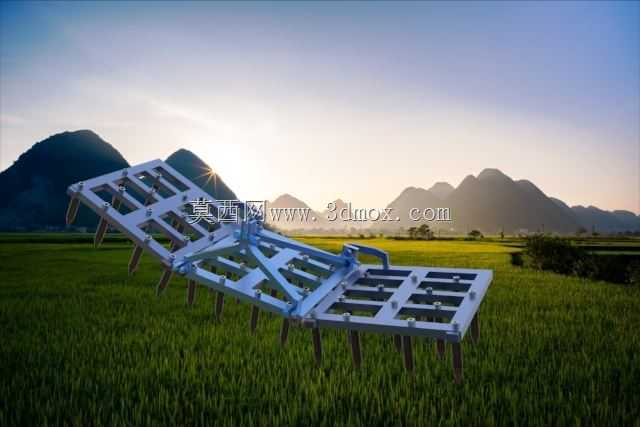

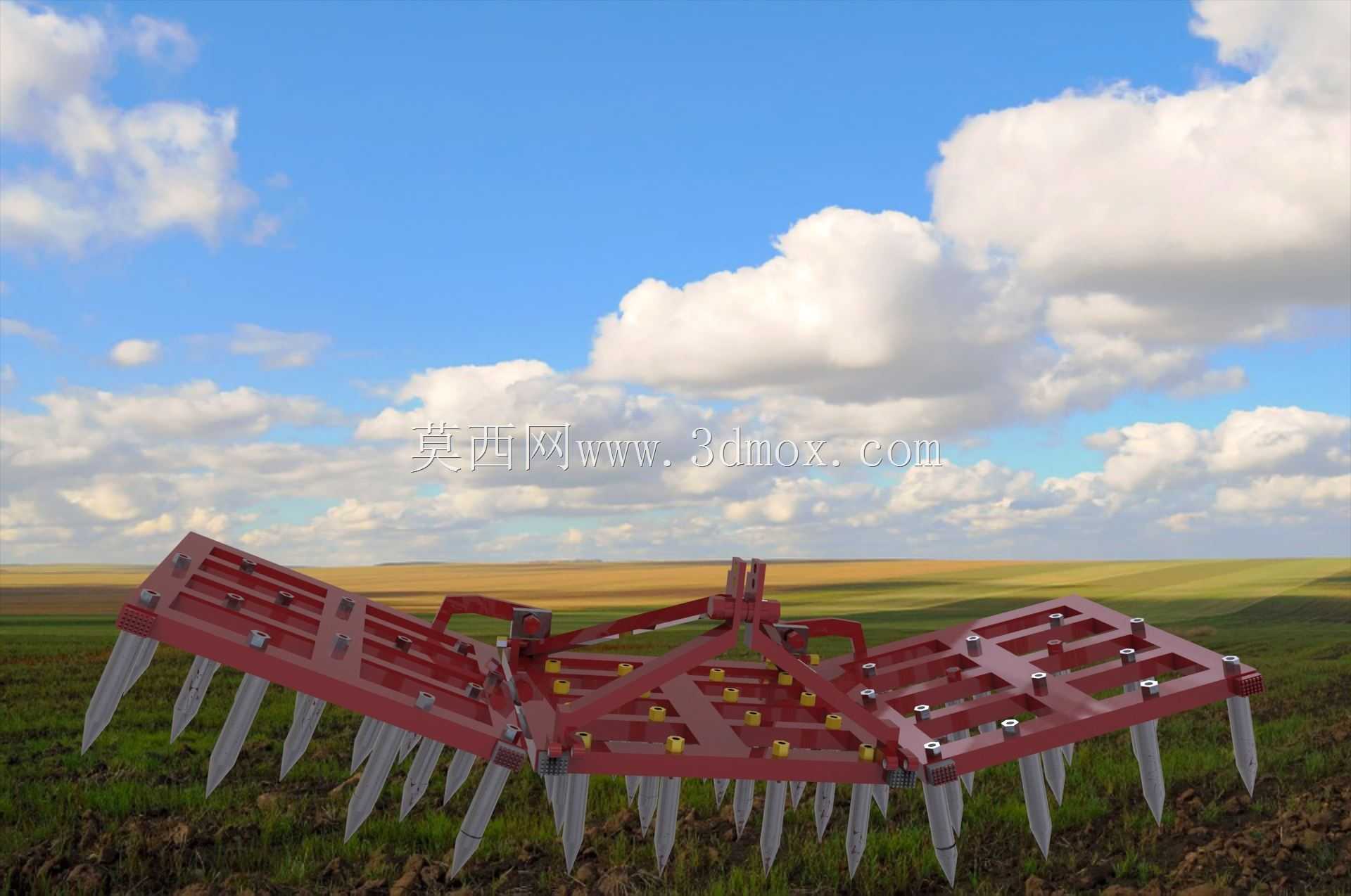

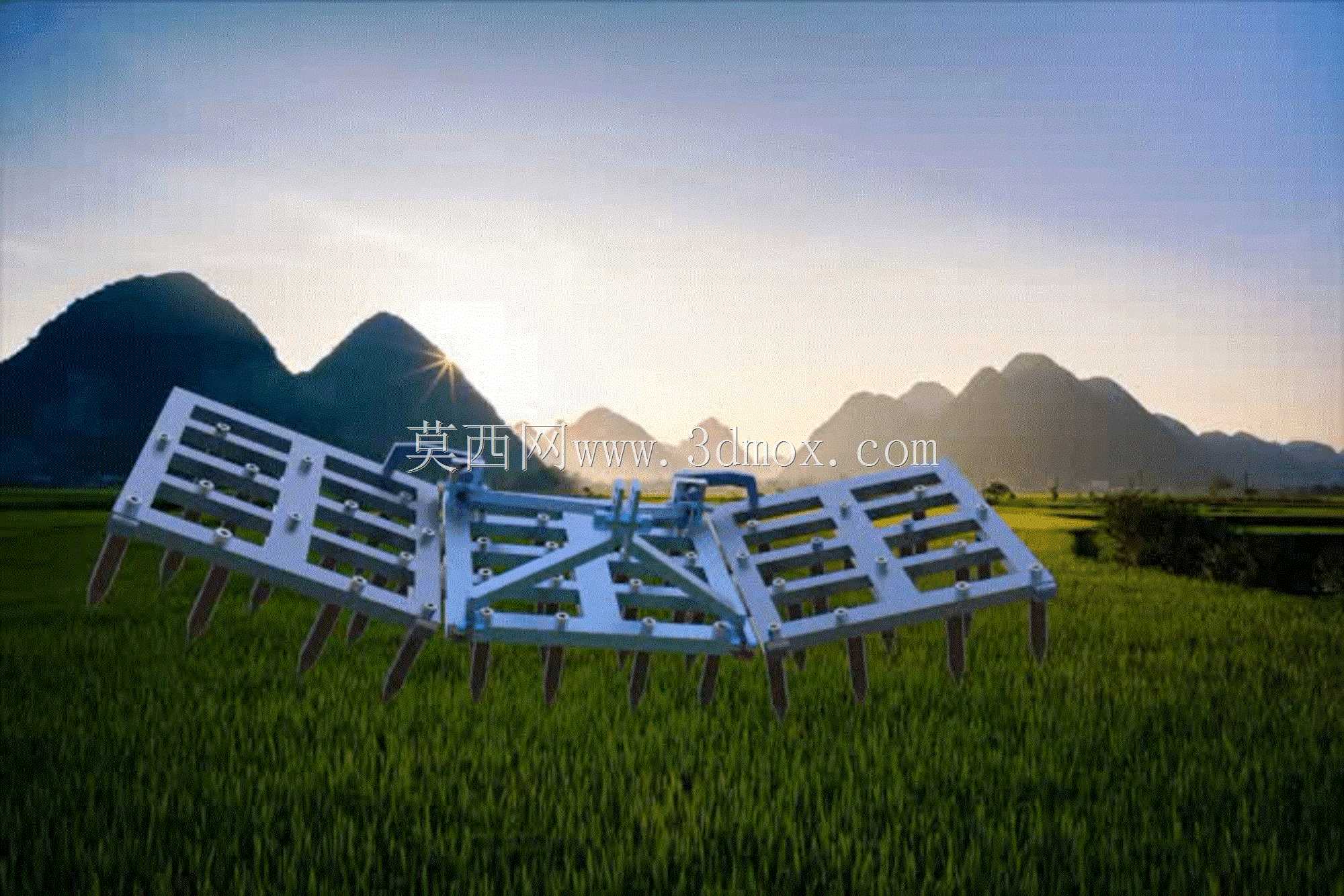

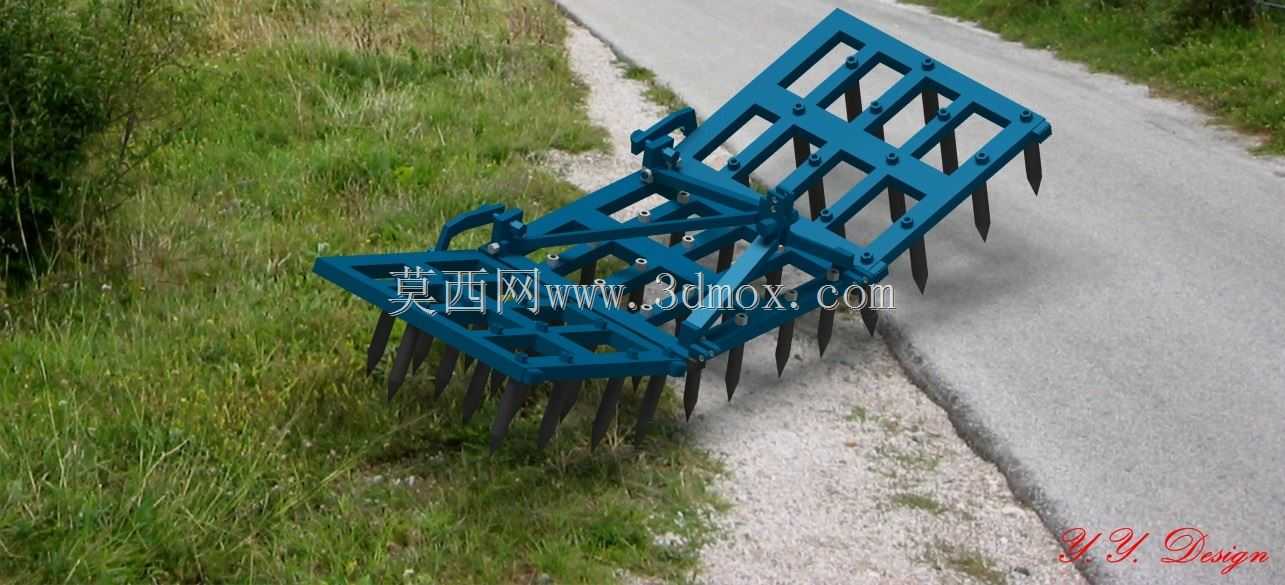

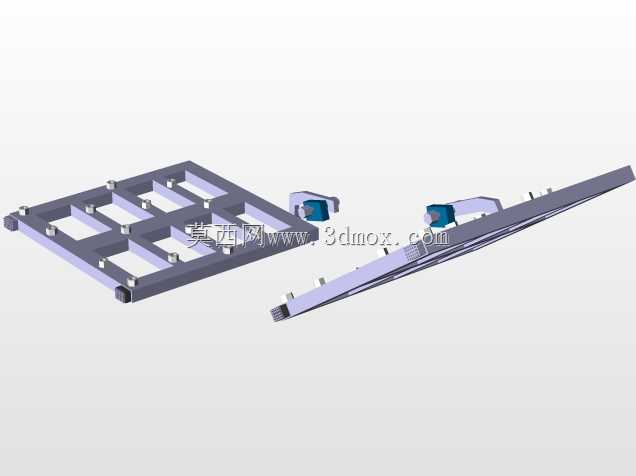

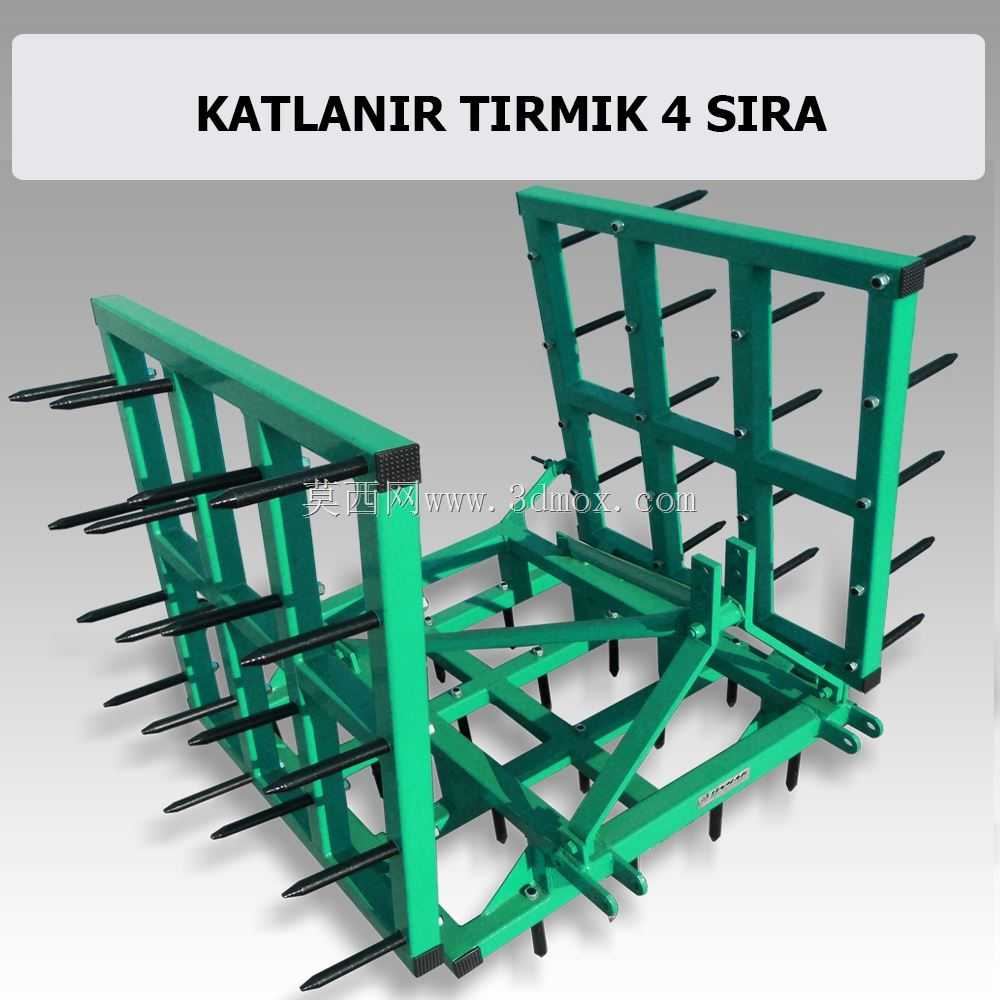

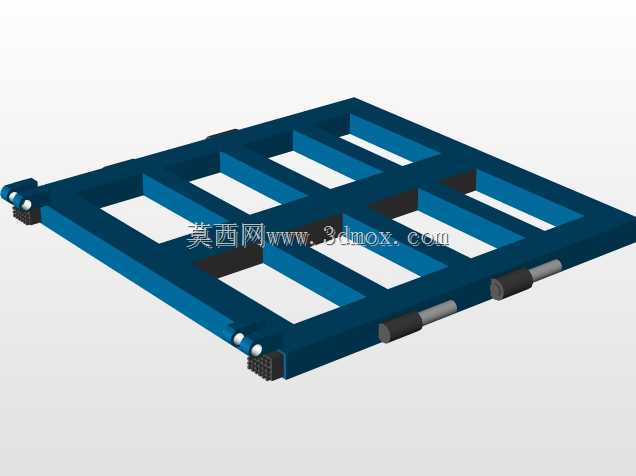

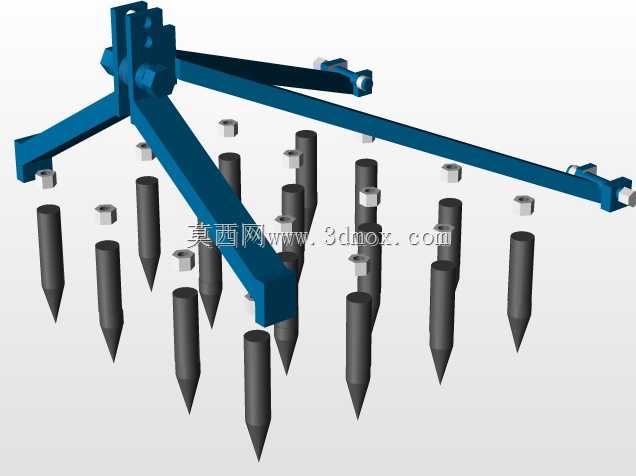

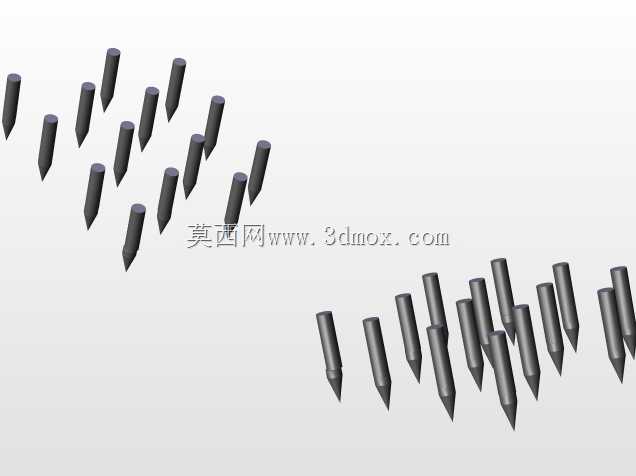

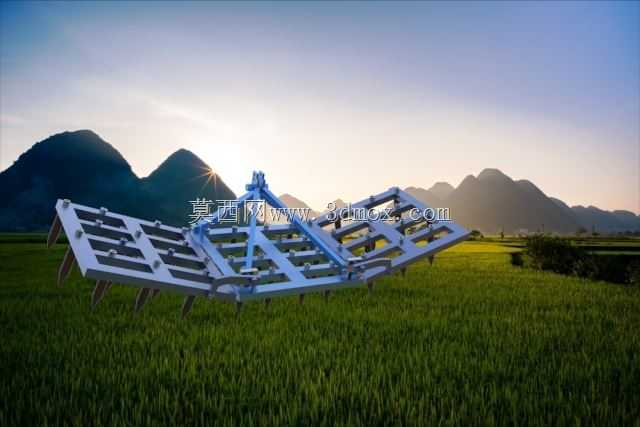

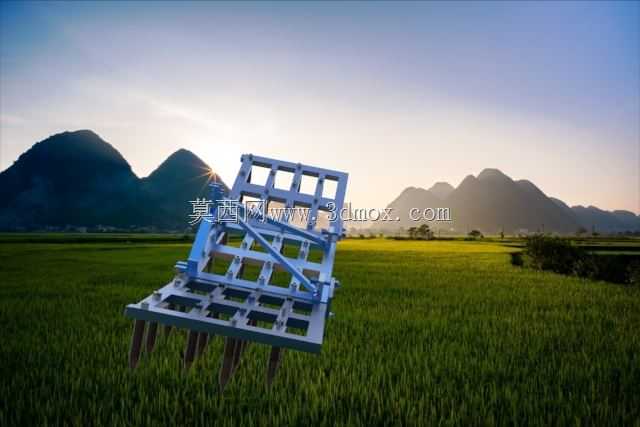

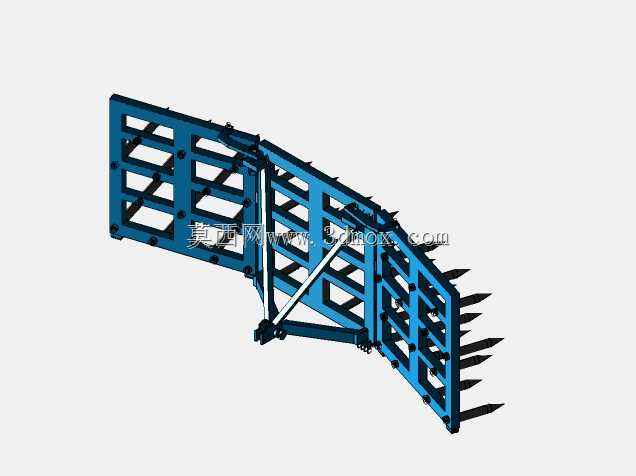

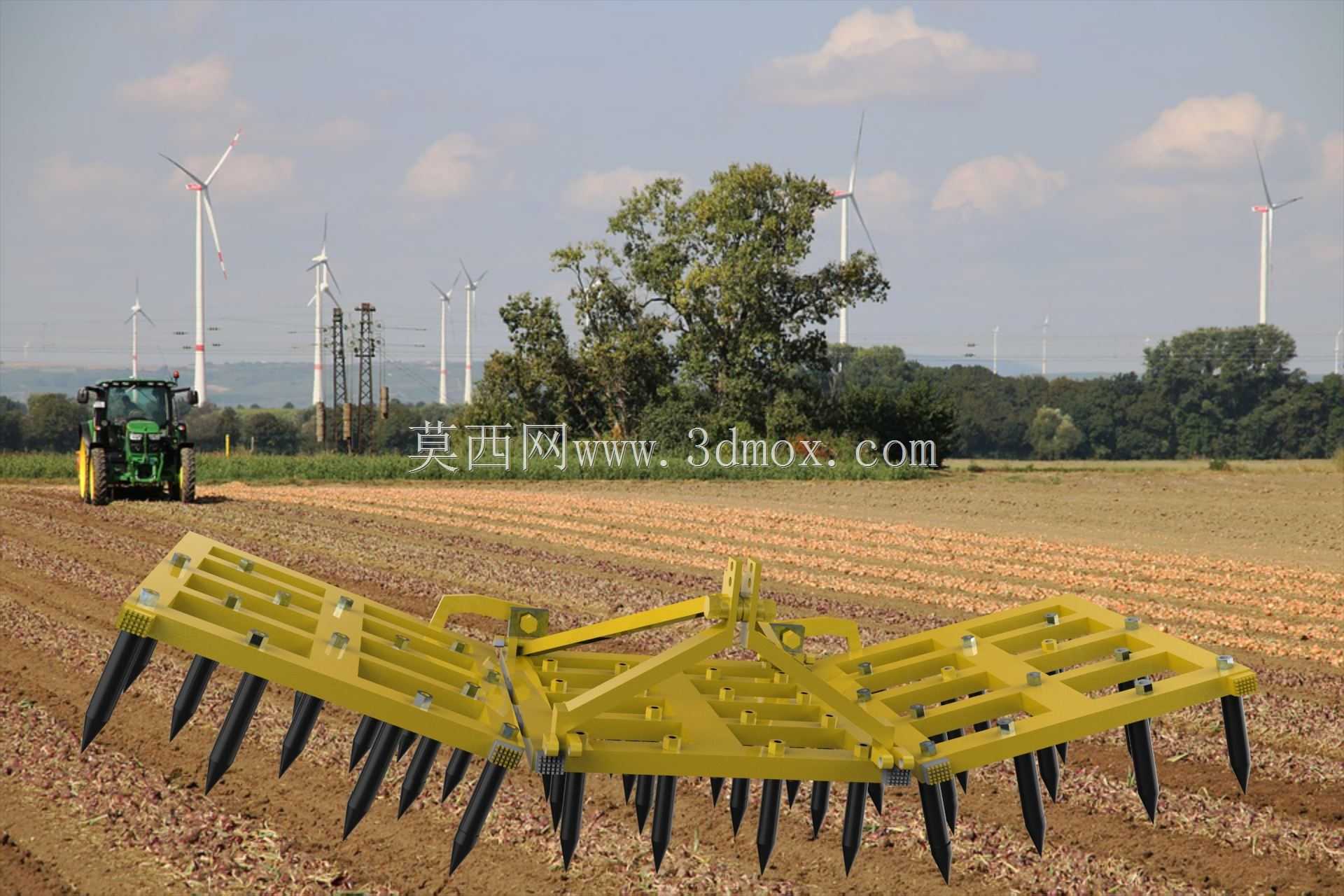

这款折叠式拖拉耙是适配大田农业整地作业的专用配套农机具，主要应用于旱田播种前的土壤整理、作物收获后的残茬破碎、表层土壤板结破除以及播前地表整平作业场景，可与大马力轮式拖拉机后悬挂系统直接挂接，适配国内主流的50-120马力段农用拖拉机使用，能够在平原大田、缓坡耕地、连片种植的经济作物种植区完成高效整地作业，相比传统固定式耙具，其折叠结构能够大幅缩短设备转场时的横向宽度，满足乡村道路通行的尺寸要求，无需额外拆卸部件即可完成地块之间的转移，大幅降低长距离转场的操作难度。该设备的核心功能是通过多排交错排布的耙齿刺入表层土壤，在拖拉机行进过程中完成土壤破碎、土块细化、地表残茬与秸秆的埋覆混合，同时将起伏不平的耕地表层刮平，为后续播种作业创造上虚下实、土块细碎、地表平整的种床条件，有效减少播种时的晾籽、播深不一致问题，提升作物出苗的整齐度。在功能设计上，这款耙具采用对称式折叠框架结构，主框架为高强度矩形钢管焊接成型，两侧折叠副架通过铰接轴与主框架连接，配套液压驱动的折叠执行结构，作业时两侧副架展开至与主框架齐平，形成大宽度的作业幅面，单次作业即可覆盖较宽的耕地范围，减少拖拉机往返碾压耕地的次数，降低作业过程中的土壤压实风险；转场时可通过液压控制将两侧副架向上折叠收拢，将整机横向宽度控制在道路通行允许的尺寸范围内，无需人工拆解部件即可完成公路、田间机耕道的通行。耙齿采用耐磨合金钢材质加工，呈一定倾角固定在框架横梁上，入土角度经过反复优化，既能够保证足够的入土深度，又能避免作业过程中耙齿缠草、壅土，每根耙齿的安装位置经过错位排布，确保作业幅面内没有漏耙区域，相邻耙齿的作业范围存在一定重叠，避免出现条状的未整理土带。框架的悬挂连接点采用标准三点式悬挂结构，与拖拉机后悬挂的连接尺寸符合通用农机挂接规范，挂接时无需额外改装连接结构，农户可自行完成挂接与拆卸，悬挂点处设置有缓冲减震结构，能够抵消作业过程中遇到石块、硬土包时产生的刚性冲击，保护耙具框架与拖拉机悬挂结构不受损坏。在安装边界与尺寸设计上，作业状态下整机横向展开幅面适配大田宽幅作业需求，折叠状态下横向宽度满足常规机耕道与乡村道路的通行限宽要求，整机纵向尺寸适配拖拉机后悬挂的安全回转范围，拖拉机转向、提升悬挂时耙具不会与拖拉机后轮、后机身发生干涉，耙齿的作业深度可通过拖拉机悬挂的升降系统与耙具自带的深度限位结构进行调节，可根据不同土壤类型、不同整地需求灵活调整入土深度，适配沙壤土、黏壤土、黑土等不同质地的耕地作业需求。框架的整体结构经过受力优化，各横梁与纵梁的连接位置均设置有加强筋板，能够承受大负荷作业下的拉力与冲击力，避免长期作业出现框架变形、开焊等问题，折叠铰接位置采用耐磨衬套设计，减少反复折叠过程中的磨损，延长设备的整体使用寿命。
