农用牵引式旋转搂草捡拾作业设备

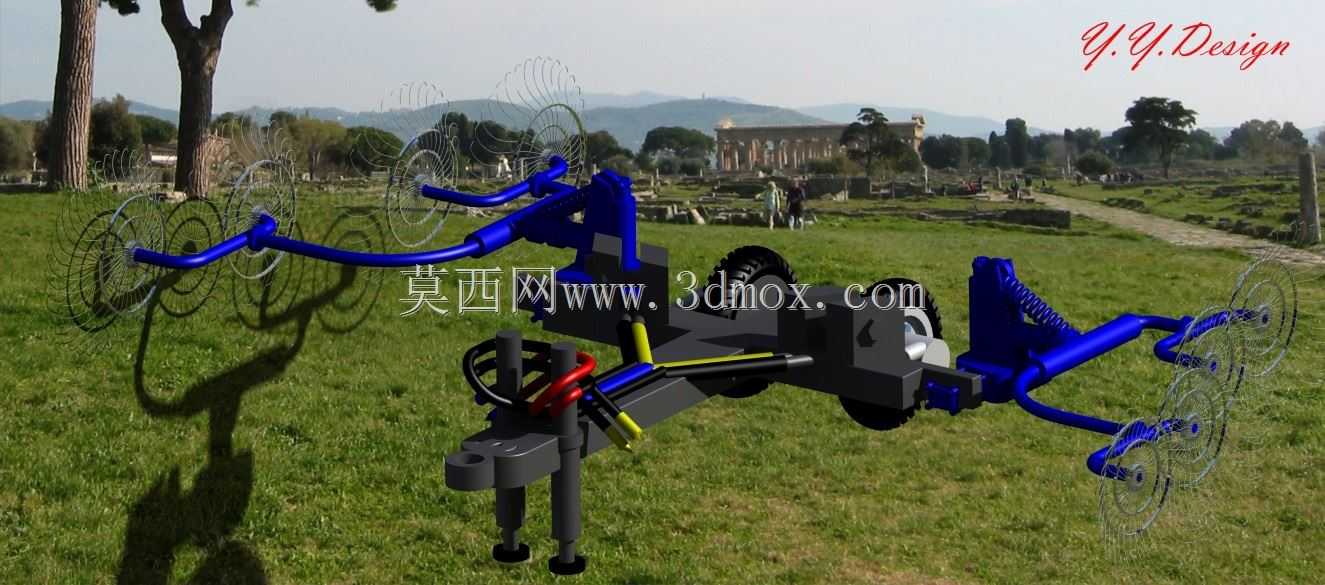

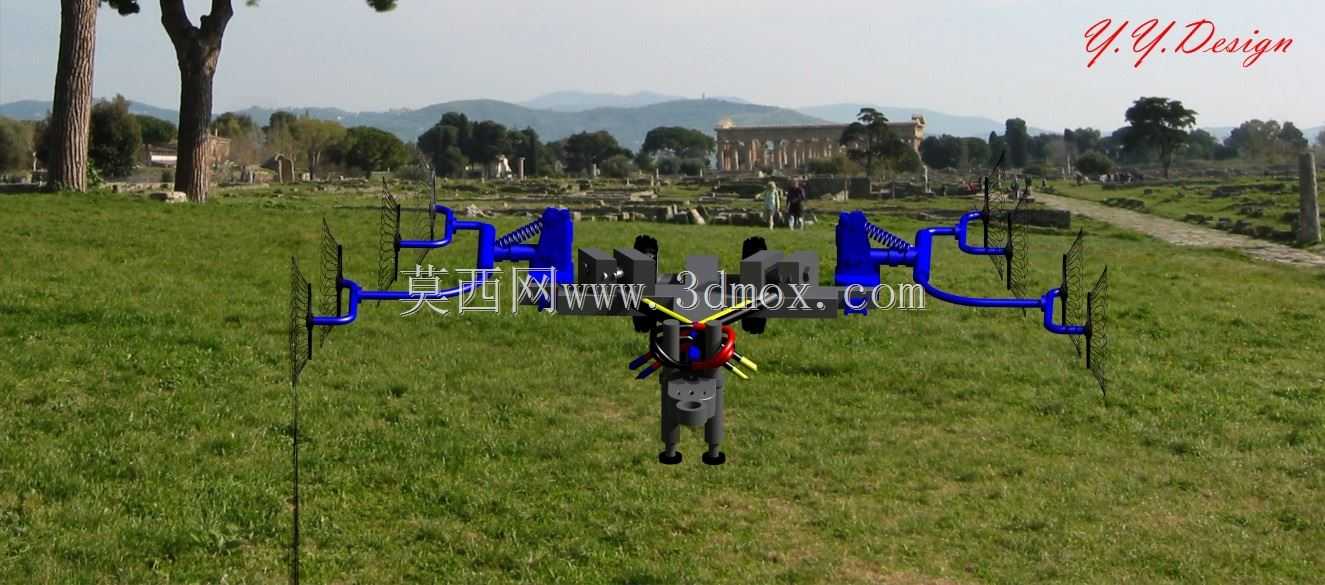

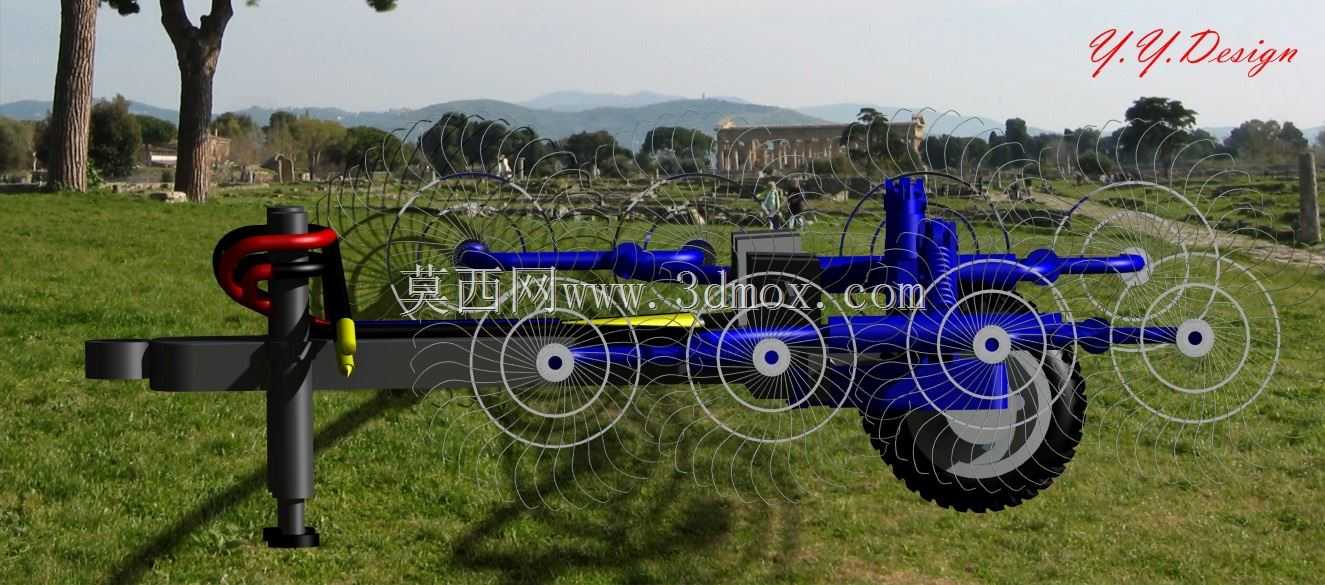

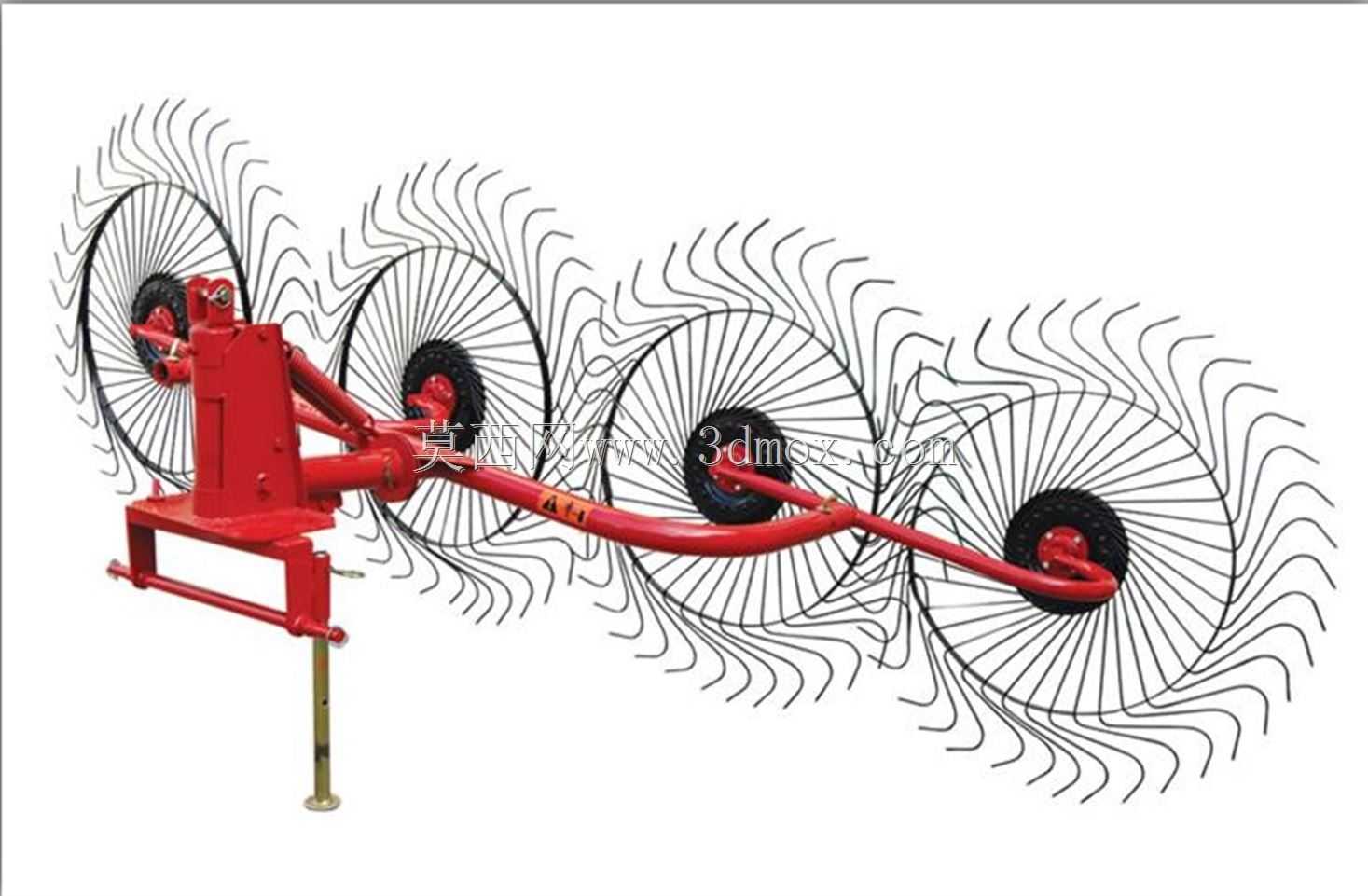

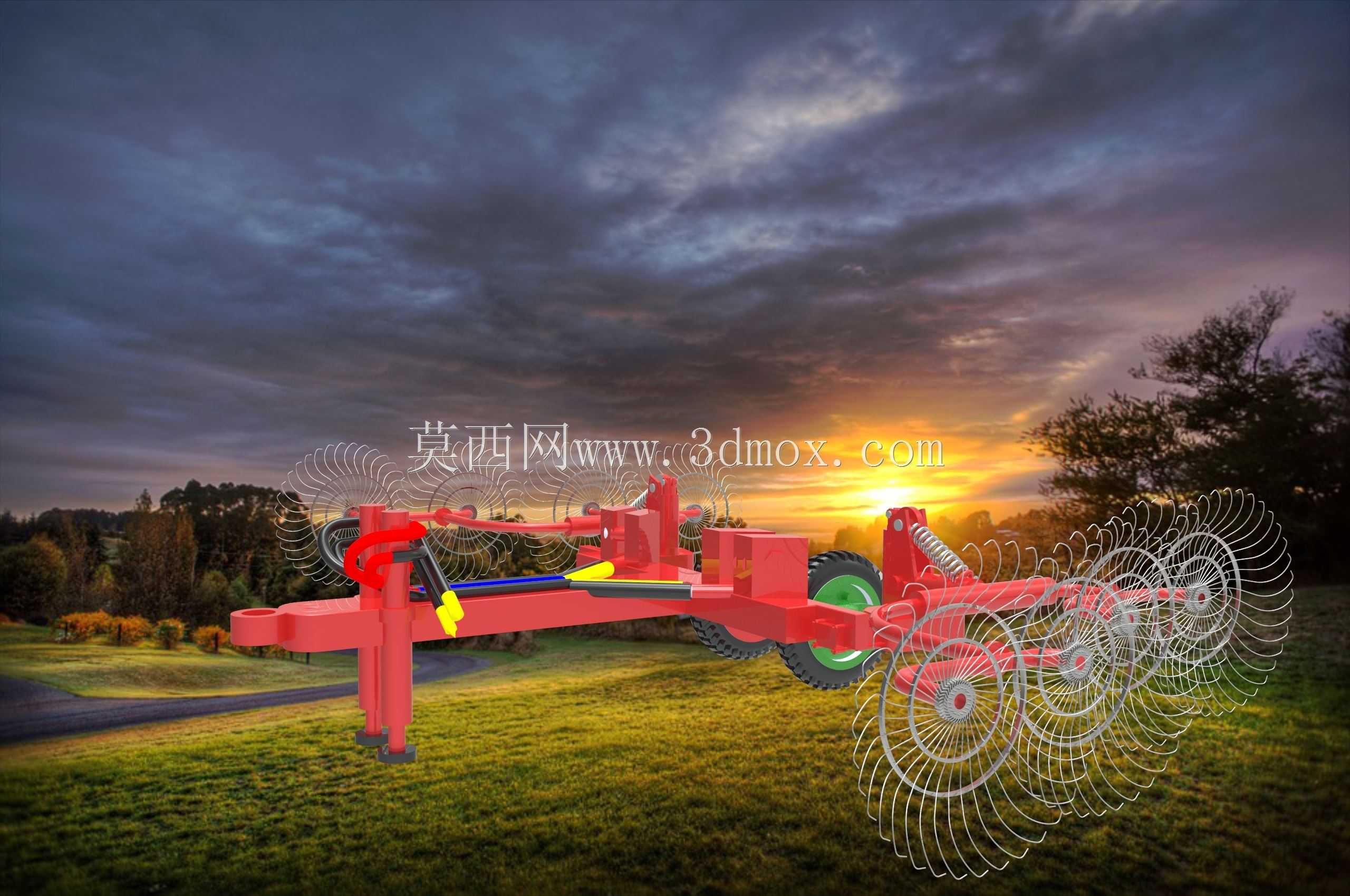

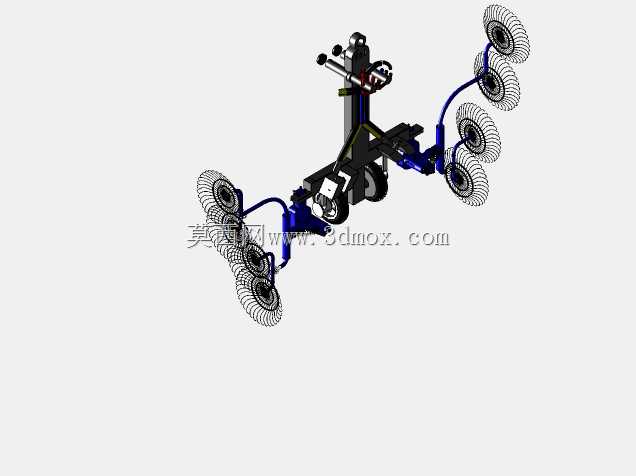

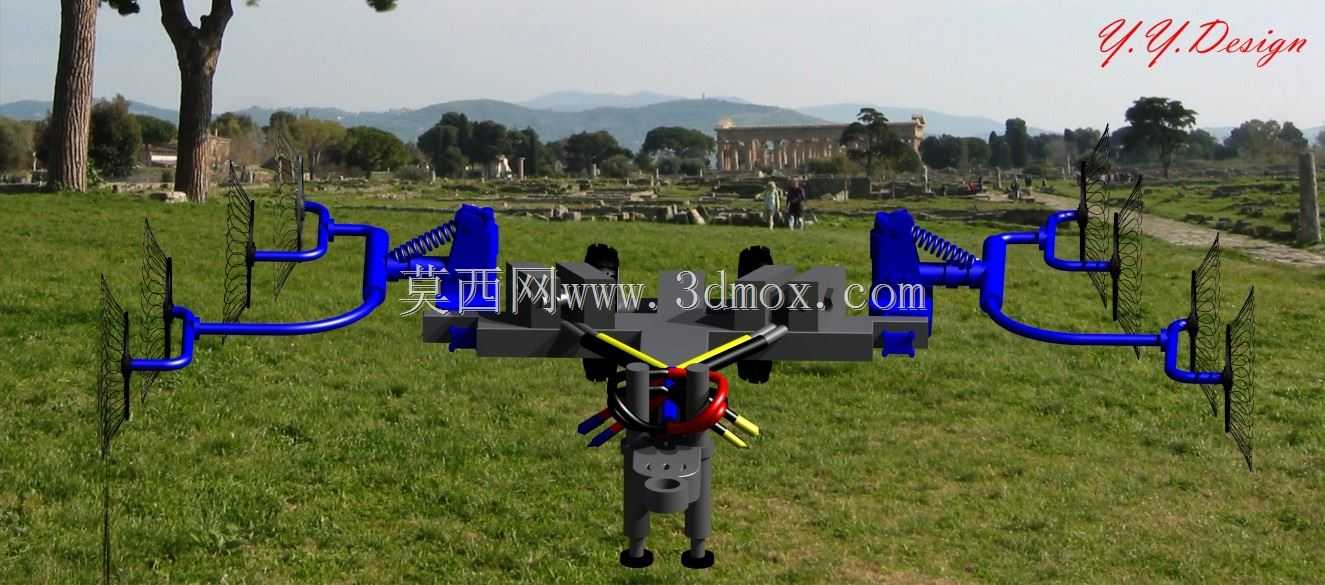

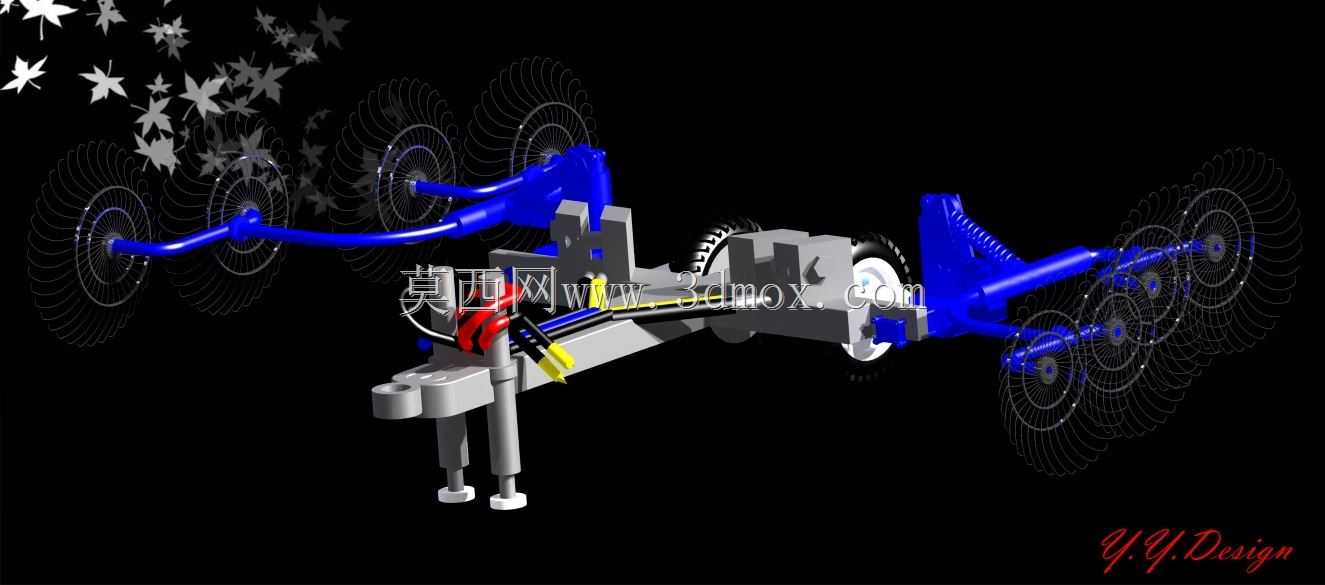

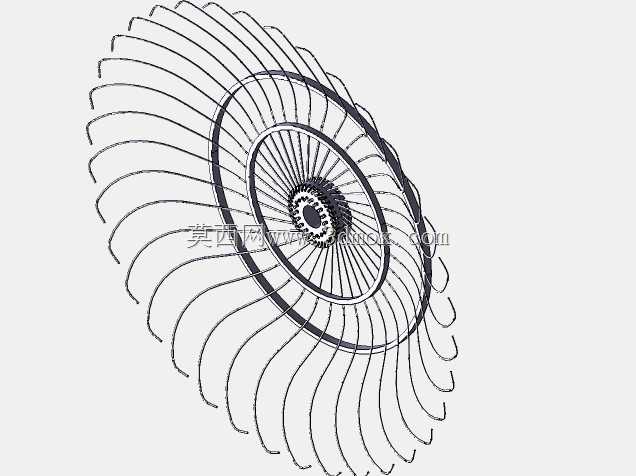

该设备为草场牧草收获环节配套的牵引式作业机具，主要适配平原、缓坡草场的牧草搂集、条铺整理作业，可在天然草场、人工种植牧草地完成收割后牧草的归集作业，也可用于秸秆残茬回收前的搂集整理，为后续打捆、装车作业提供规整的草条基础，大幅降低人工搂草的劳动强度，提升草场作业的整体效率。设备采用牵引挂接结构，可与对应马力段的农用拖拉机后悬挂挂接，挂接点采用铰接式连接结构，可适配不同地块的起伏地形，作业过程中可随地形小幅摆动，避免作业部件剐蹭地面造成损坏，同时保证搂草弹齿与地面的贴合度，减少牧草遗漏。核心作业部件为多组辐射式弹齿盘，弹齿采用高弹性弹簧钢材质制作，呈放射状均匀排布在盘架上，作业时随设备前进产生旋转动作，将散落在地面的牧草向设备内侧归集，最终形成连续均匀的草条，弹齿的离地间隙可通过侧边支撑轮进行调节，可根据牧草高度、地面平整度调整作业高度，避免弹齿入土过深夹带泥土，或是离地过高漏捡牧草。设备的机架采用矩形钢管焊接成型，整体结构刚性充足，可承受草场作业过程中的颠簸载荷，液压管路采用耐油橡胶软管布设，配合快换接头可快速与拖拉机液压输出端连接，实现作业部件的升降控制，运输状态下可将弹齿盘抬升至安全高度，避免长距离转场过程中弹齿磕碰变形。整机横向作业幅宽可覆盖多条收割幅面，单次作业即可完成宽幅草场的牧草归集，作业过程中不会对牧草造成过度碾压，保留牧草的完整度，减少牧草叶片脱落造成的营养损失。设备的行走支撑轮采用农用深花纹橡胶轮胎，在松软草场地表具备足够的抓地力，不会出现打滑陷车问题，轮架位置配备缓冲弹簧，可过滤地块起伏带来的冲击，保护机架与作业部件不受刚性冲击。设计过程中重点优化了弹齿的排布角度与旋转轨迹，确保不同含水率的牧草都能被顺利挑起归集，不会出现牧草缠绕弹齿的问题，同时各转动部位均采用密封式轴承结构，可阻挡草场尘土、草屑进入转动副，延长设备的维护周期，降低日常保养的工作量。设备的整体外廓尺寸适配常规农村道路的通行宽度，转场运输时无需额外拆解即可通过乡村道路与田间便道，挂接操作简单，单人即可完成与拖拉机的挂接与管路连接，无需复杂的调试步骤即可下地作业，适配广大散户牧民与中小型草场的作业需求。
