农用浮动式打褶机具结构设计

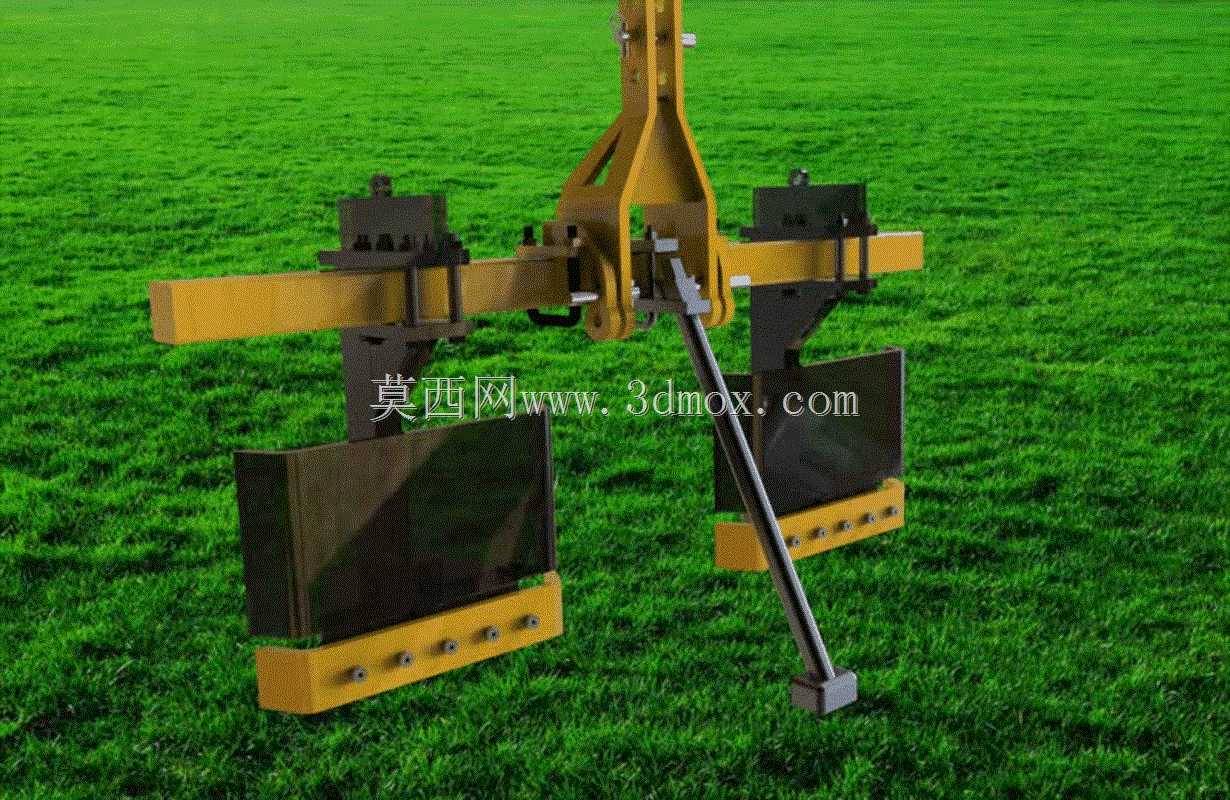

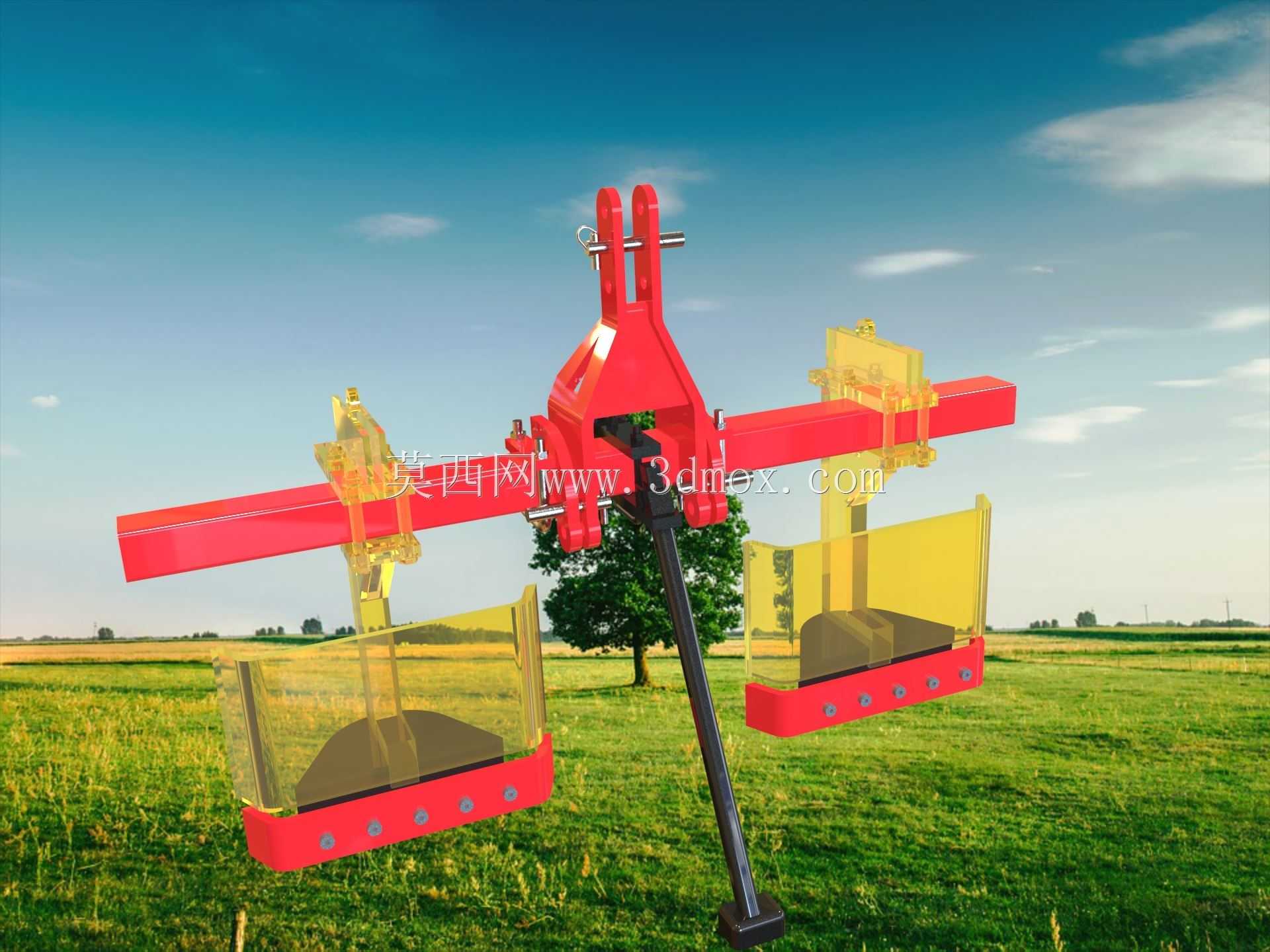

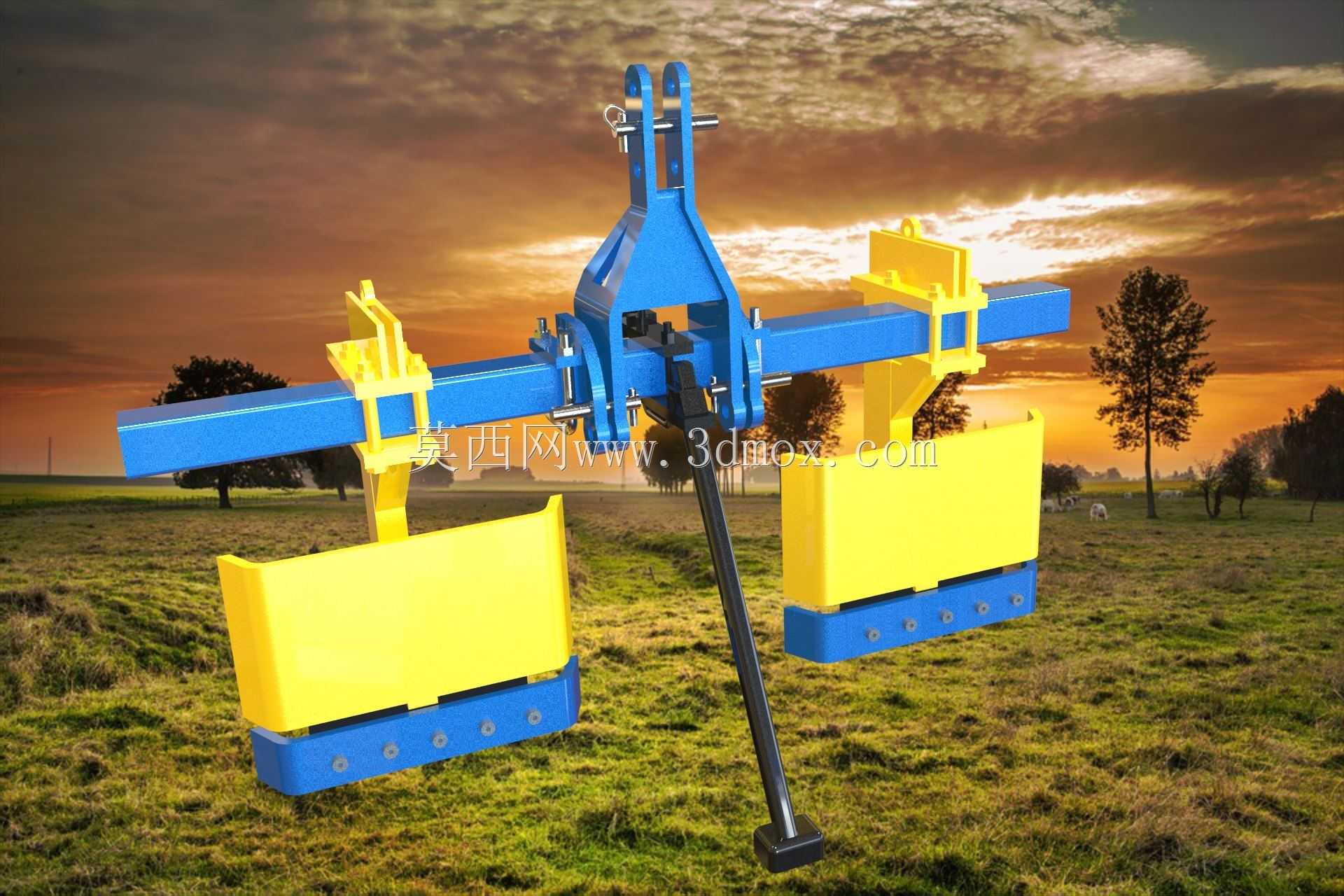

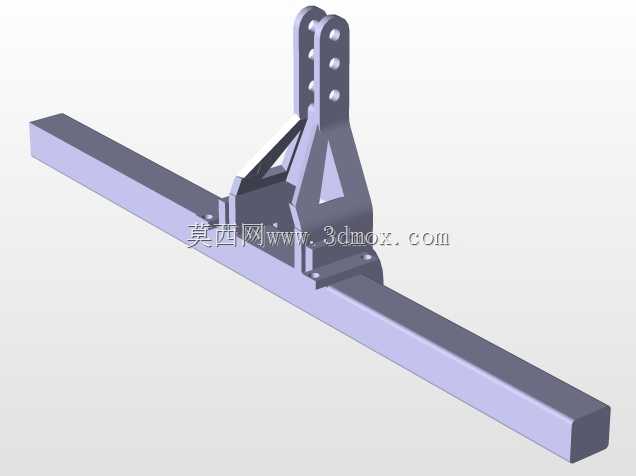

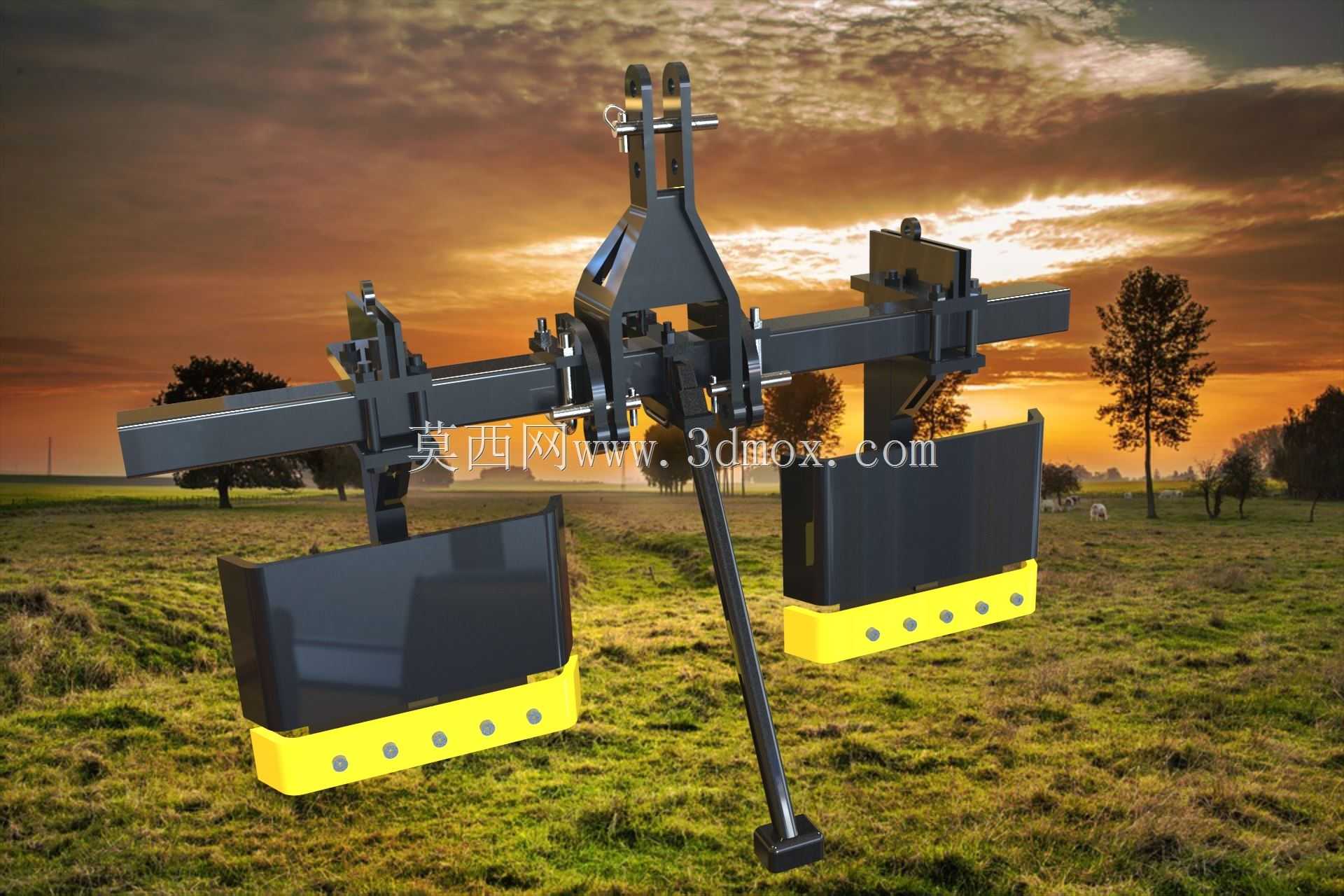

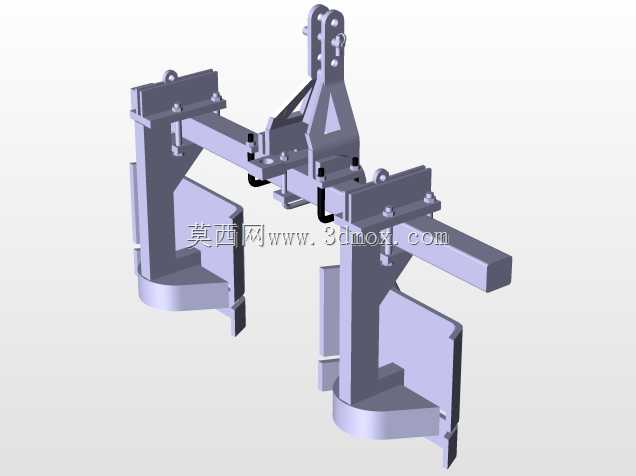

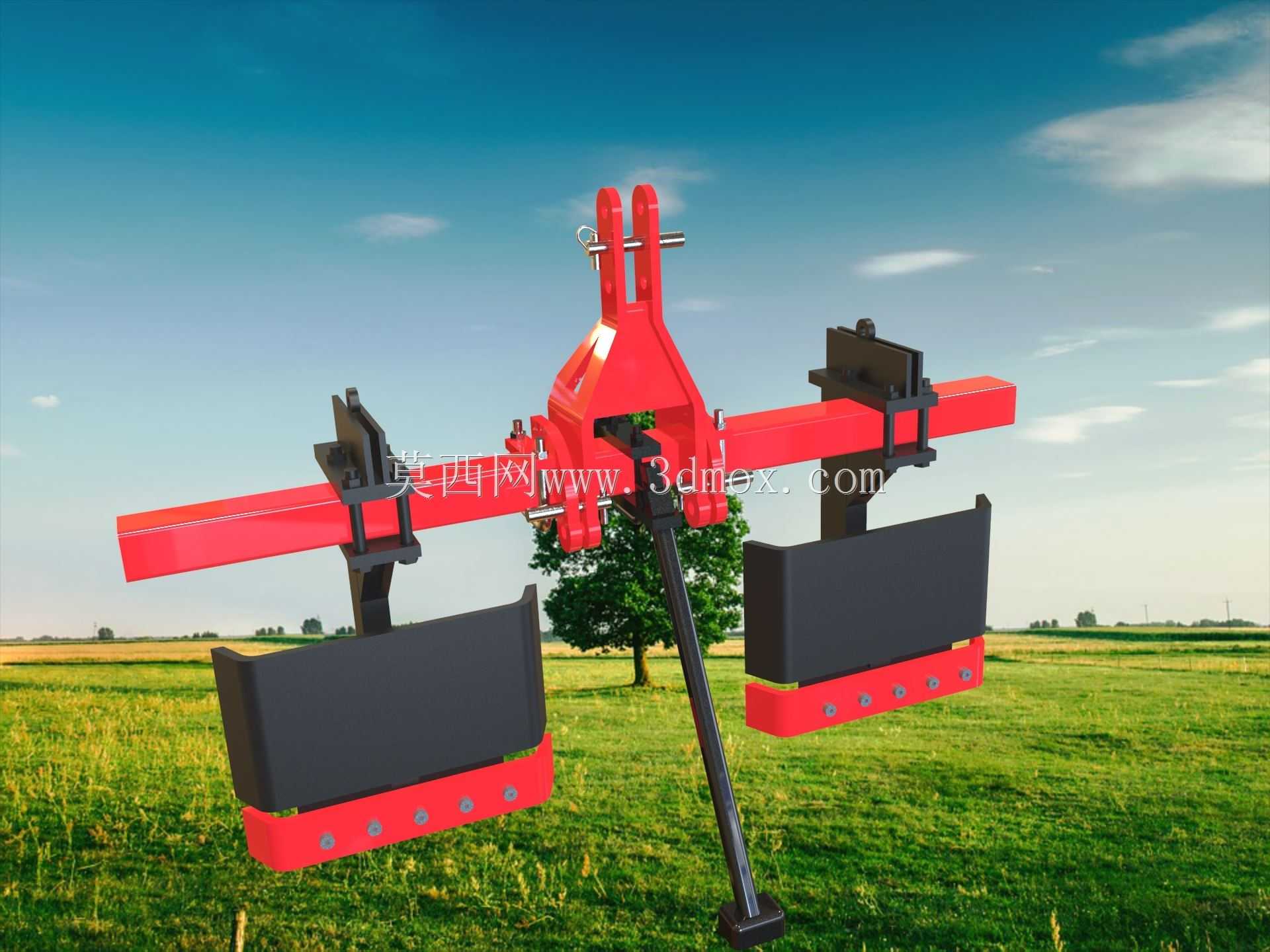

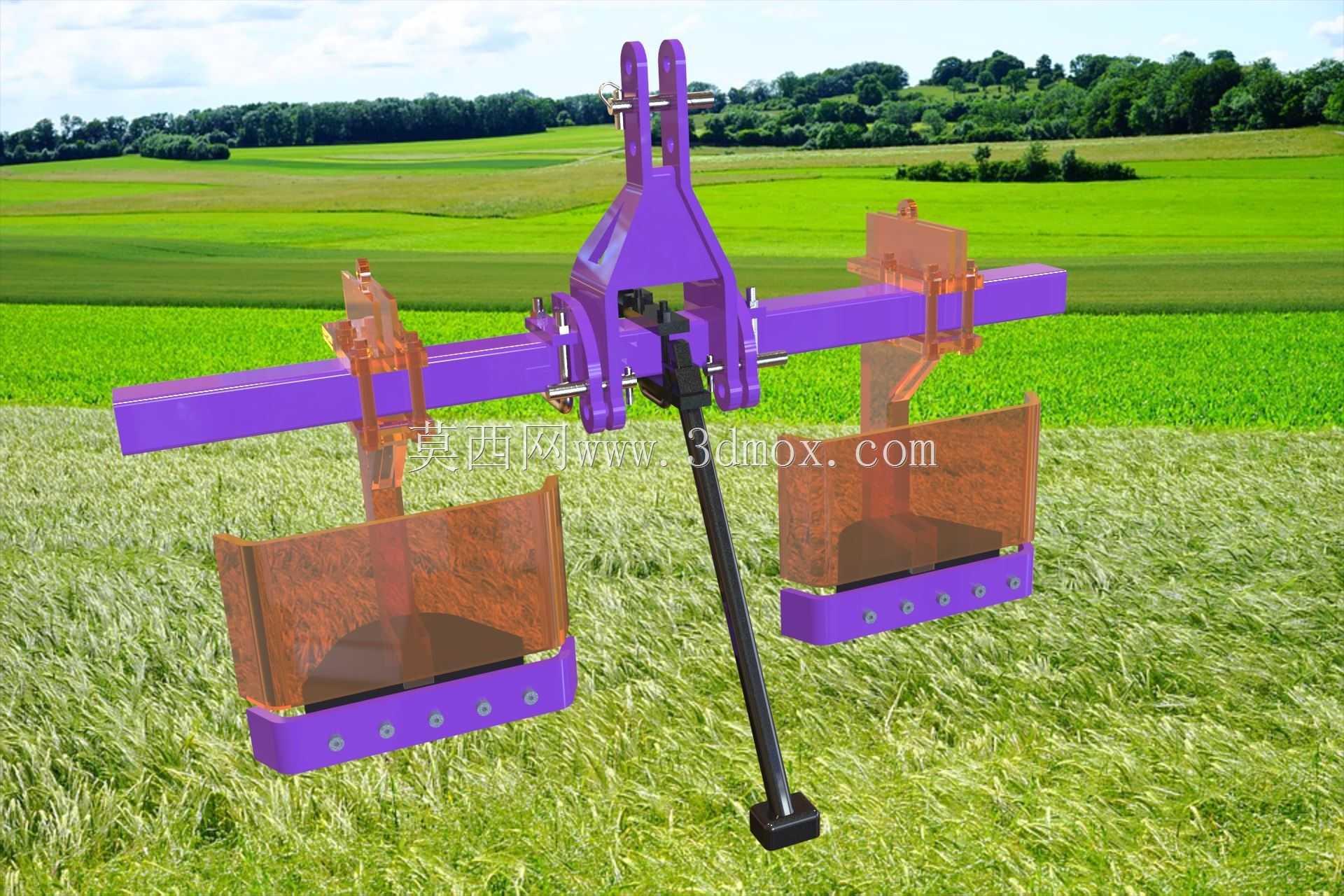

这款浮动卷取作业机具主要应用于大田农业生产的耕整后地表处理环节，适配大马力轮式拖拉机的后三点悬挂挂载接口，是针对覆膜种植、秸秆规整、垄面整形作业场景开发的专用作业部件。在实际田间作业中，该机具可跟随拖拉机行进轨迹，完成地表柔性物料的卷取归集、垄面平整度矫直、覆膜边缘压合固定等复合作业，有效替代人工作业完成地块收尾整理工序，大幅降低规模化种植场景下的田间整理人工投入。从功能特性来看，该机具采用双工位对称作业结构，两侧作业单元可独立浮动，能够适配起伏不超过15厘米的不平整地表，避免因地块局部凸起或凹陷出现作业漏段、物料拉扯断裂的问题；中部挂载连接座采用加厚铸钢材质，可承受作业过程中最大12千牛的纵向拉扯力，适配不同马力段拖拉机的后悬挂输出载荷范围；横向主梁采用矩形空心型钢设计，在保证整体结构刚性的同时降低整机自重，减少拖拉机挂载后的后部配重压力。设计过程中，研发团队重点考量了田间作业的复杂工况，将作业单元的浮动行程控制在0至20厘米区间，每个作业单元配备独立的限位挡块，可根据不同作业深度需求调整浮动上下限，避免作业部件插入过深造成土壤过度扰动，或是抬升过高无法接触作业面；两侧的卷取辊采用橡胶包覆金属基材的结构，既保证与柔性物料接触时的足够摩擦力，又避免刚性辊面刮破地膜、扯断秸秆束；斜向设置的导向撑杆可在作业过程中抵消侧向偏移力，保证机具行进过程中始终保持与拖拉机行驶方向平行，不会出现横向摆幅过大的问题。从安装边界来看，该机具横向最大展开宽度为2.2米，纵向挂载深度为1.1米，竖直方向最低作业位距离地面高度为5厘米，最高抬升位距离地面高度为45厘米，适配国内主流50至120马力段轮式拖拉机的后三点悬挂安装尺寸，挂载时无需对拖拉机原有悬挂结构进行改装，仅需通过常规悬挂销连接即可完成装配，作业前可根据地块垄距调整两侧作业单元在横向主梁上的固定位置，适配1.2米至1.8米不等的常见垄距规格。机具整体采用模块化装配设计，各个作业部件均采用螺栓连接固定，日常作业中出现易损件磨损时，可直接在田间完成部件更换，无需返厂维修，大幅提升设备的连续作业能力。
