农用折叠式多铧犁耕作机具结构设计

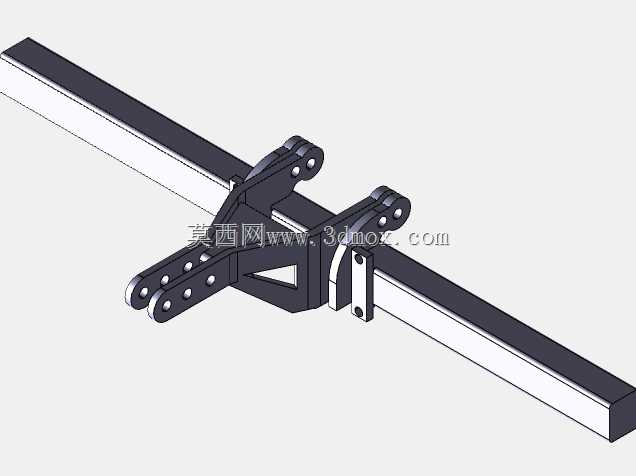

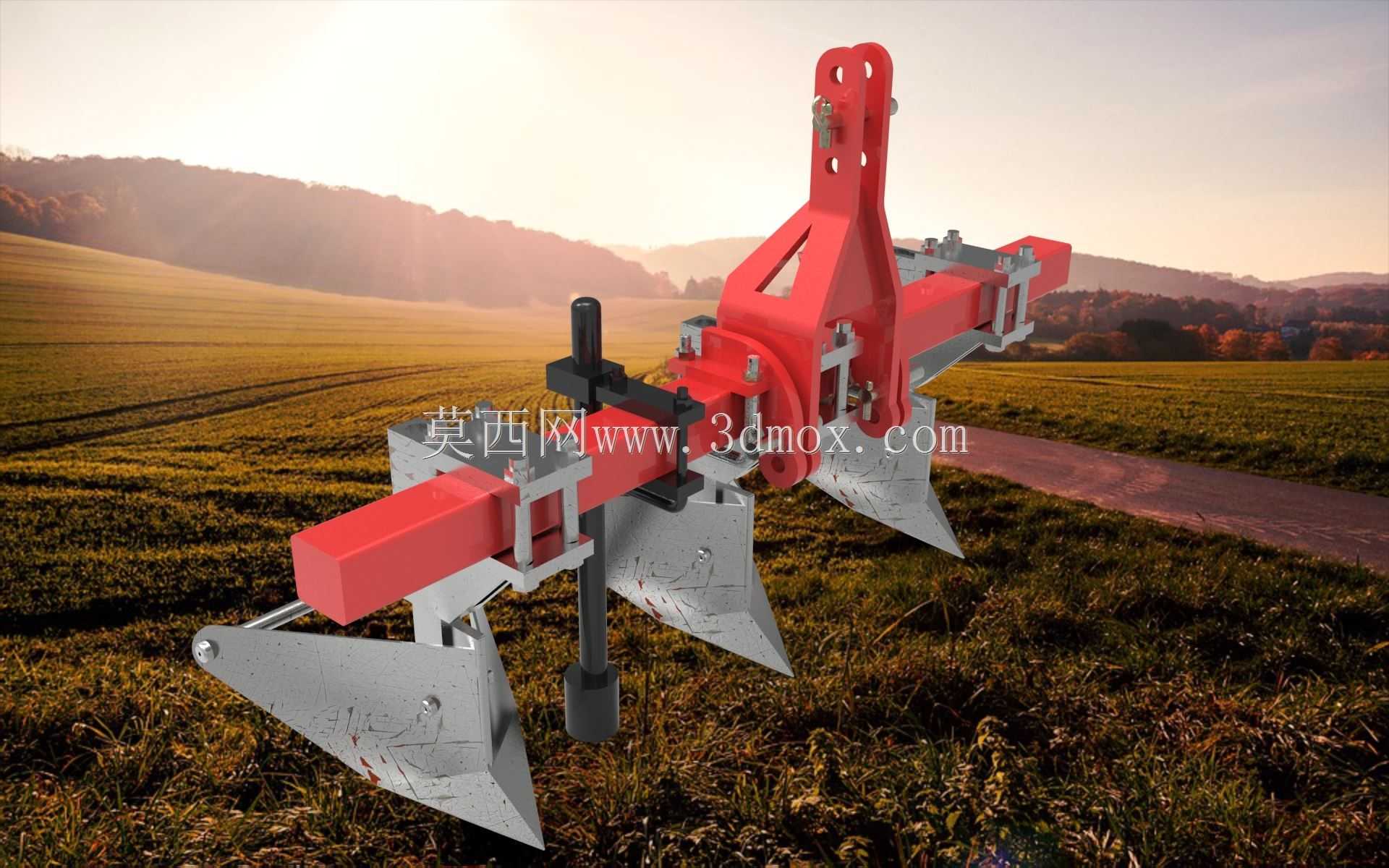

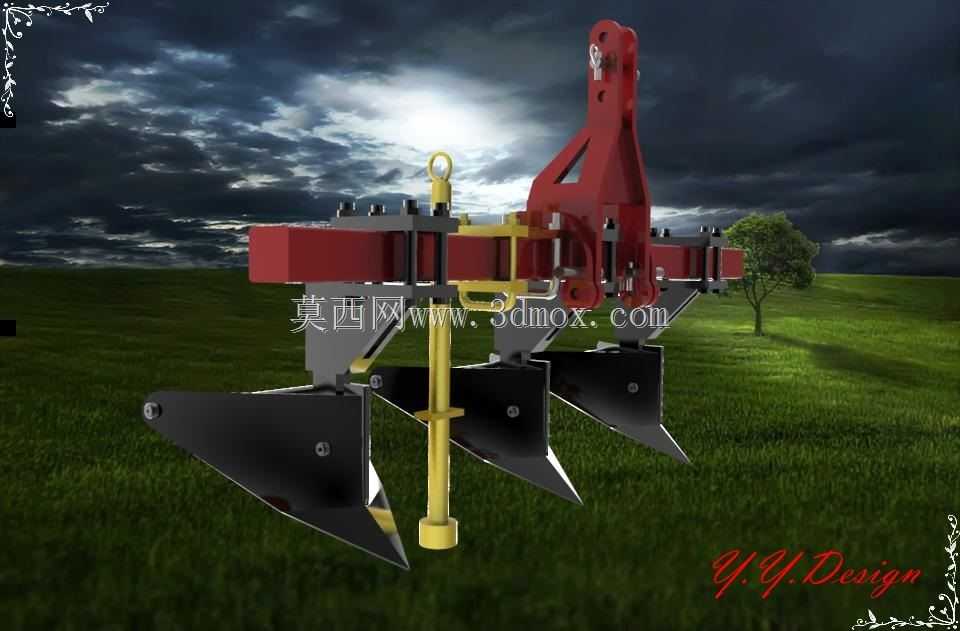

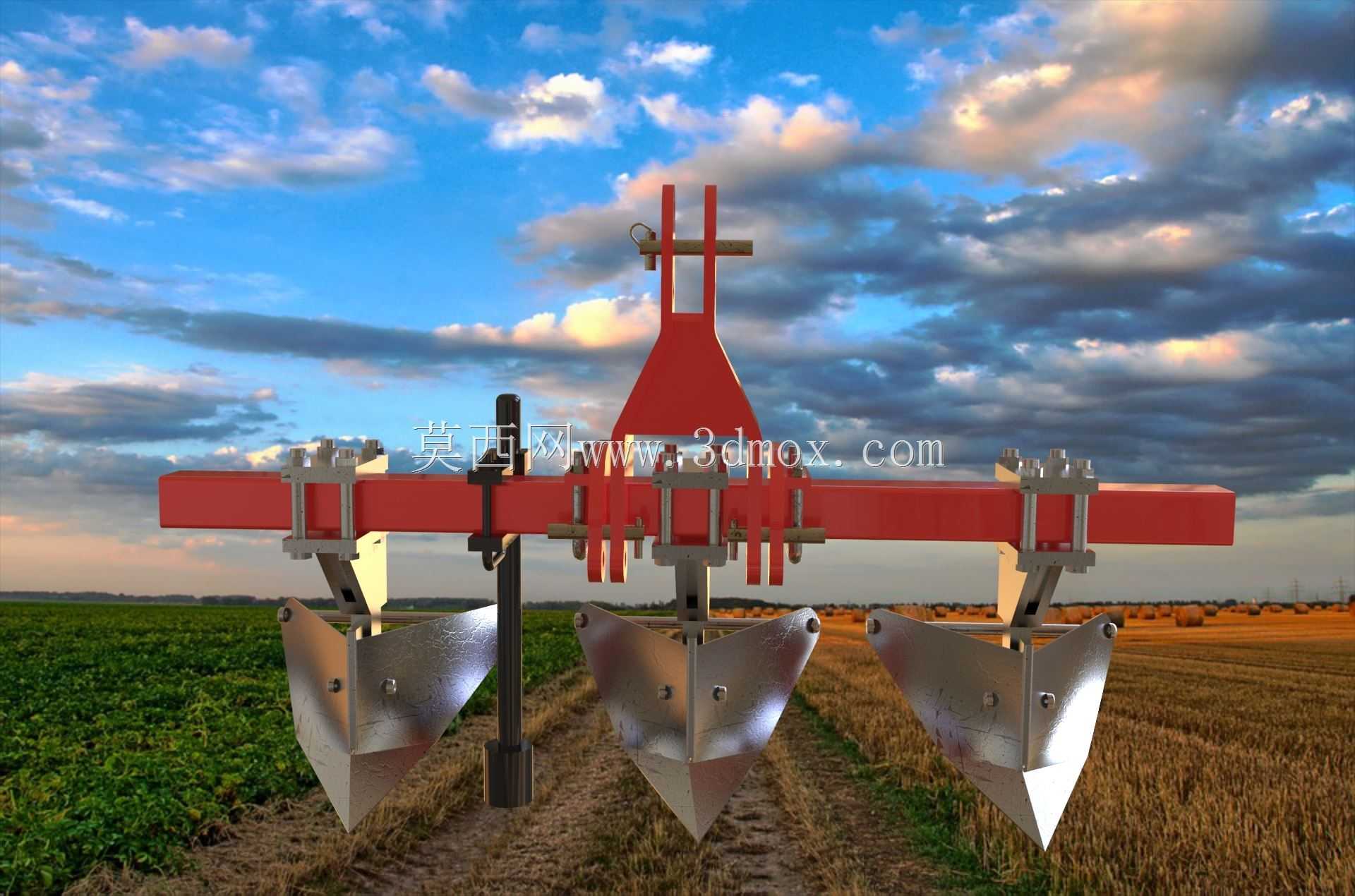

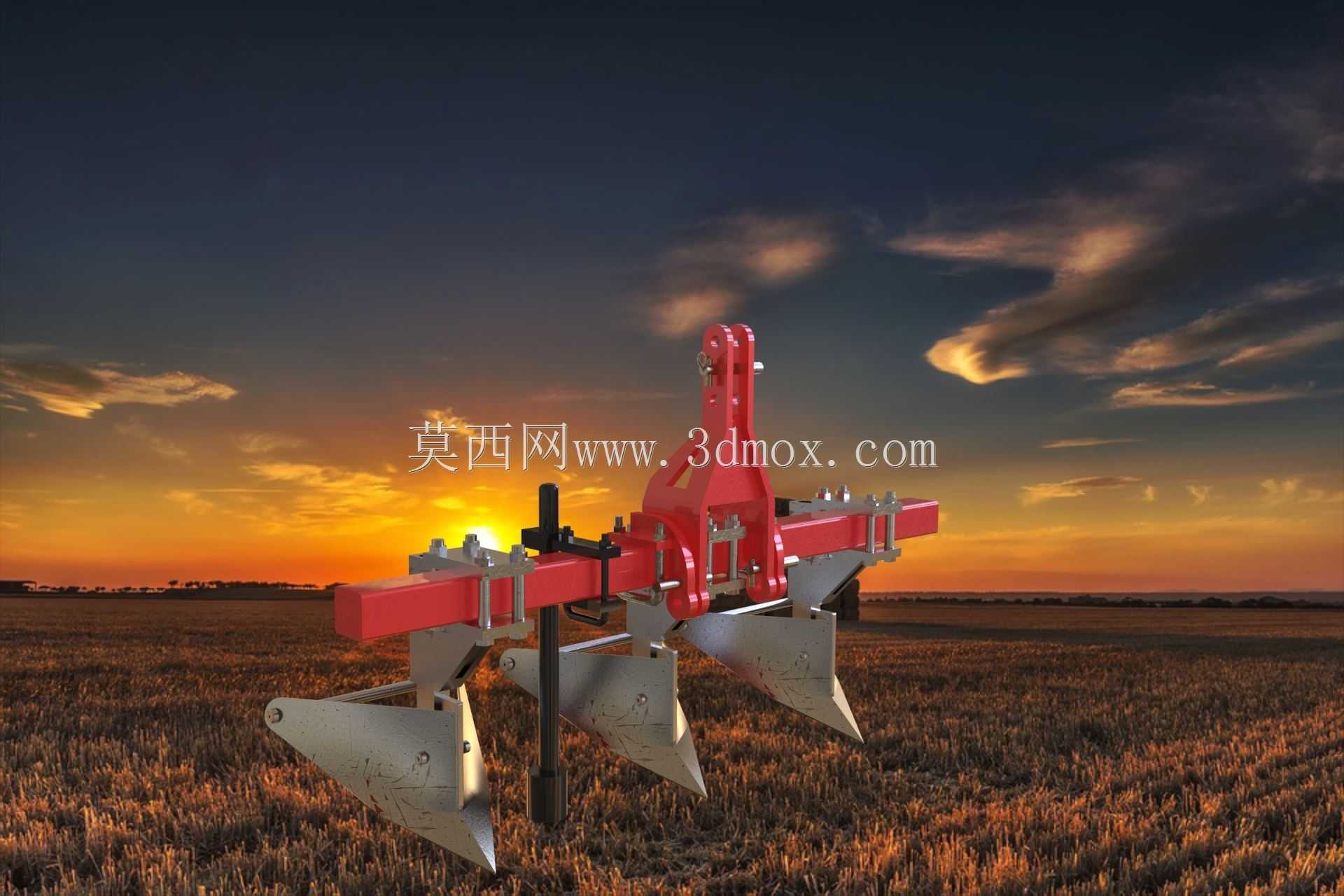

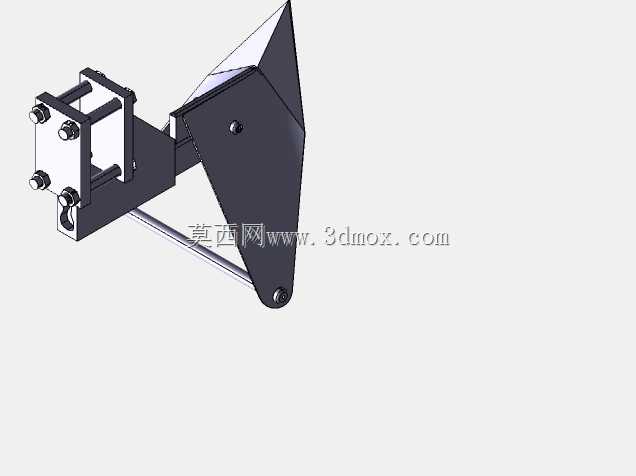

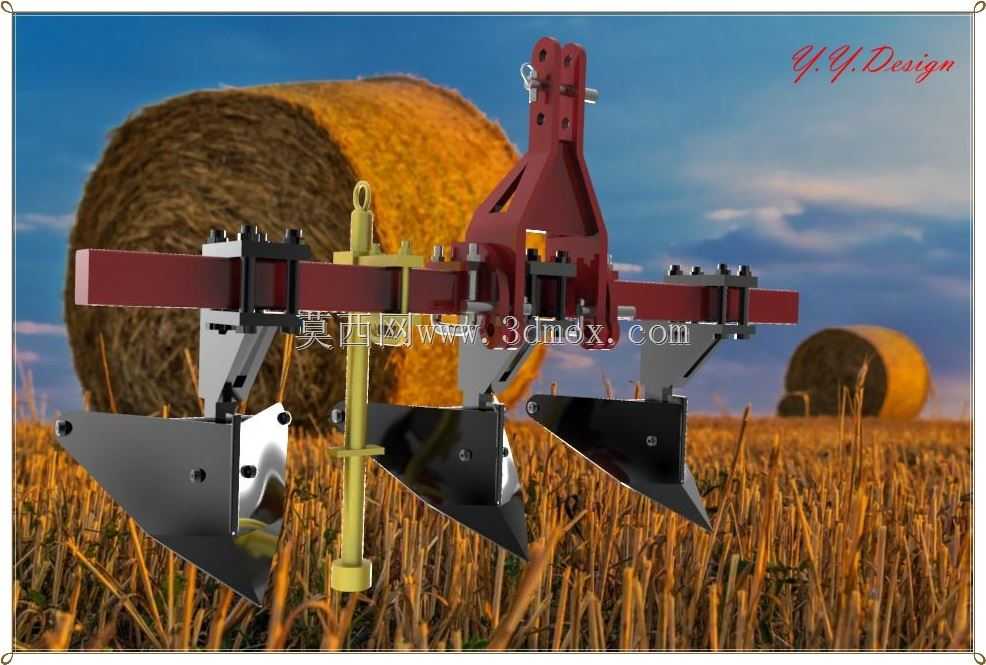

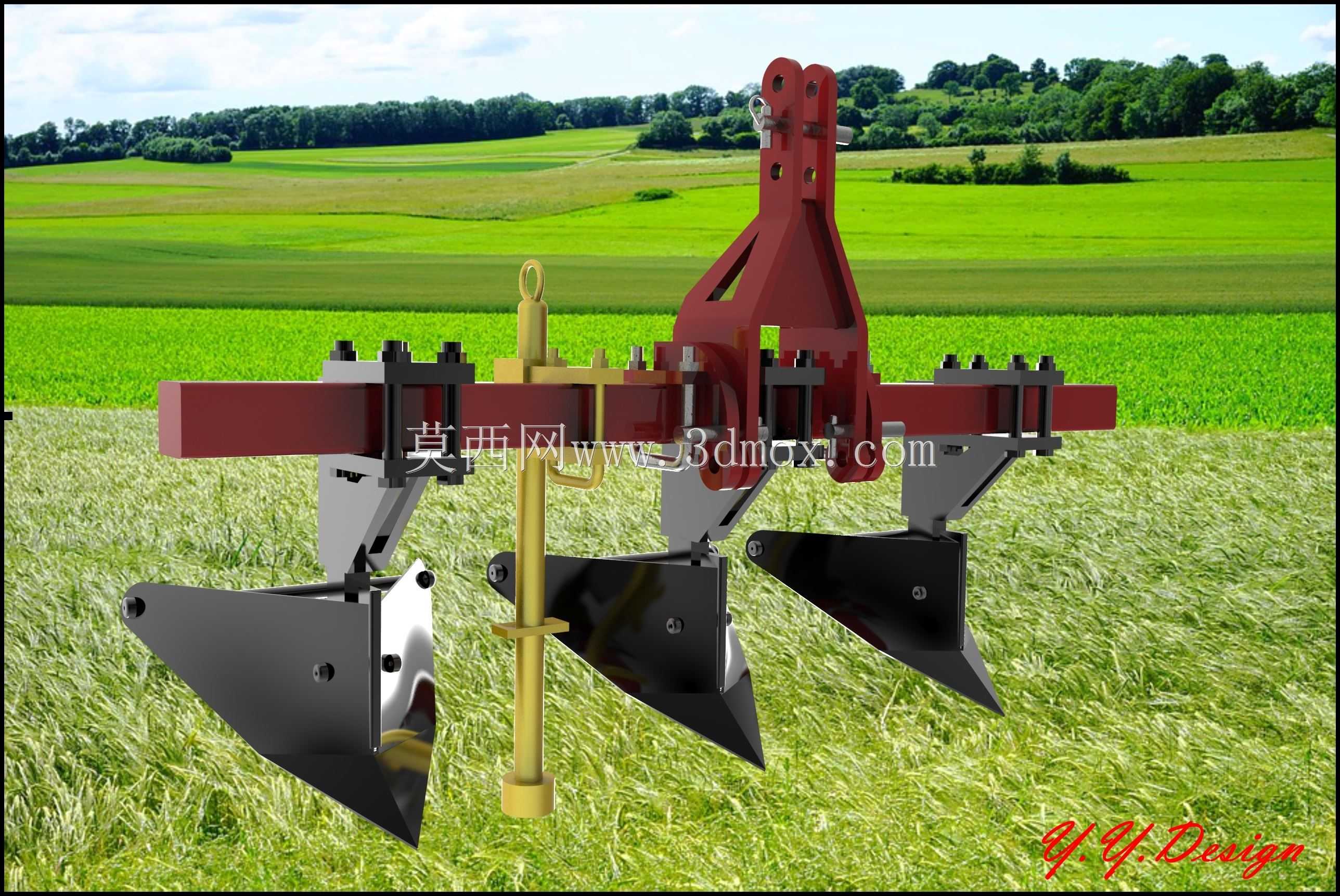

这款折叠式犁具主要面向大田块的耕地作业场景，适配中等马力段的轮式拖拉机挂载使用，可广泛应用于平原旱作区的熟地耕翻、播前整地、绿肥翻压等农事作业，相较于传统固定幅宽犁具，其折叠结构能够在设备转场、通过狭窄田埂或乡村道路时收拢作业幅宽，大幅提升机具的道路通过性，避免超宽带来的通行阻碍与安全隐患。在实际作业过程中，该设备通过拖拉机后悬挂系统传递牵引力与升降动力，多组铧式犁体沿主梁横向排布，作业时可一次性完成多垄土壤的耕翻作业，将表层板结土壤、作物残茬、杂草翻埋至耕层底部，同时松动深层土壤，提升土壤孔隙度与蓄水保墒能力，为后续作物播种营造疏松平整的种床条件。从功能特性来看，该犁具采用模块化的犁体安装结构，每个犁体都配备独立的耕深调节组件与入土角调整机构，可根据不同区域的土壤质地、耕作农艺要求灵活调整单组犁体的作业参数，适配沙壤土、黏壤土等多种不同土质的耕作需求；折叠机构采用铰接式连接设计，搭配液压驱动的锁止组件，作业状态下可通过机械锁止结构保证主梁刚性，避免耕作过程中出现机架晃动、犁体偏移的问题，折叠状态下可将两侧犁体向上收拢，将整机通行宽度压缩至常规道路通行允许的尺寸范围内，无需额外拆解部件即可完成跨地块转场。设计过程中重点平衡了作业幅宽与结构强度的关系，主梁采用高强度矩形截面型钢作为承载主体，挂载连接座采用加厚钢板焊接成型，对应拖拉机后悬挂的三点连接位置做了局部加强处理，可承受耕作过程中土壤阻力带来的交变载荷，减少机架变形、焊缝开裂的风险；犁体曲面经过优化设计，可在耕翻过程中引导土垡顺畅翻转，减少土壤黏附带来的作业阻力，降低拖拉机的动力损耗。在安装边界方面，该犁具的三点悬挂连接尺寸匹配主流50-90马力轮式拖拉机的后悬挂接口标准，作业状态下整机横向幅宽覆盖三铧至四铧犁的作业范围，折叠状态下横向尺寸收拢至与拖拉机宽度基本持平，整机纵向尺寸预留了足够的拖拉机后轮转向间隙，挂载后不会影响拖拉机的正常转向操作，犁体最低点的离地间隙在提升状态下可满足田埂、沟渠的跨越需求，避免转场过程中犁体剐蹭地面。
