多工位转盘式SMT贴片作业设备结构模型

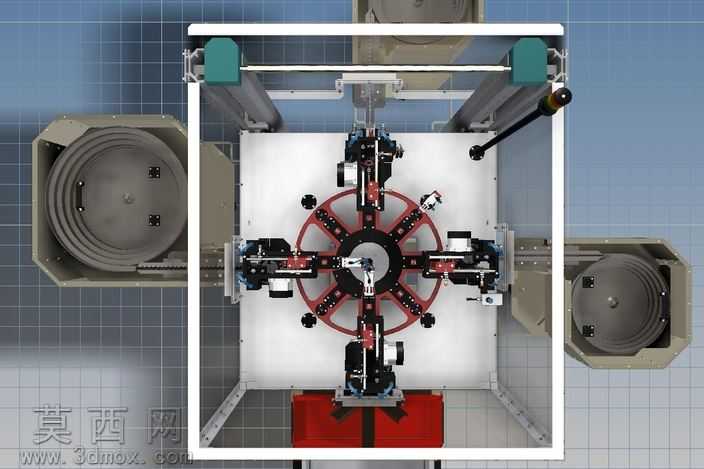

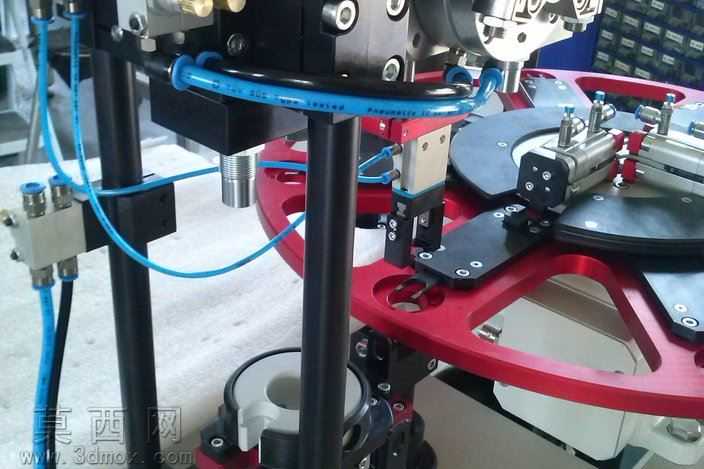

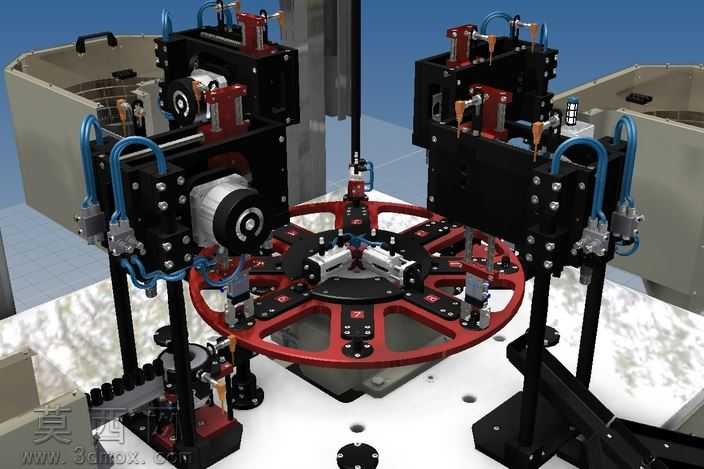

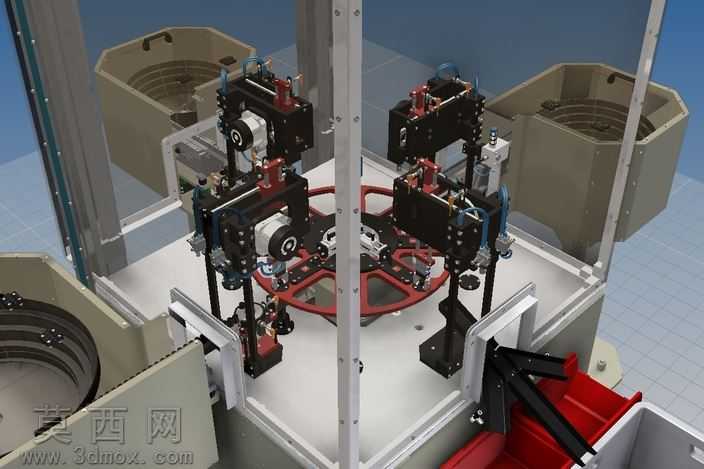

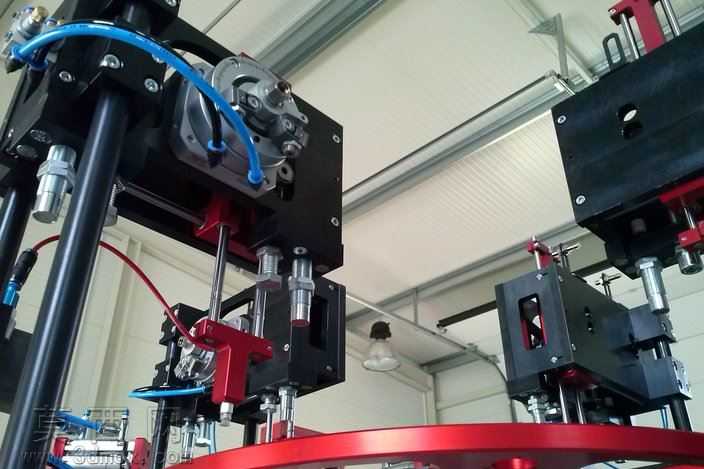

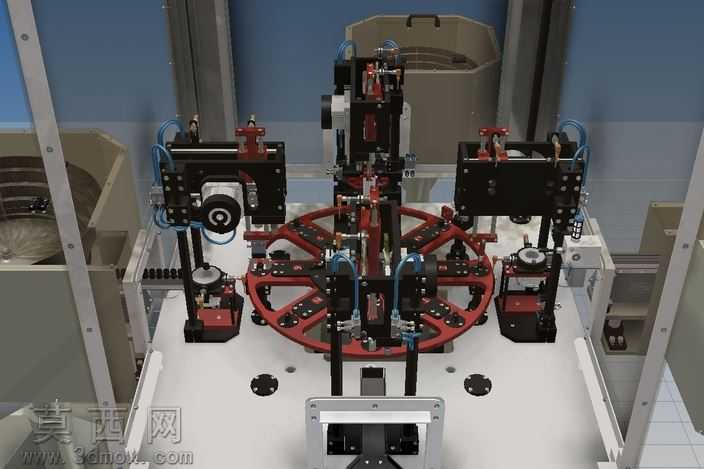

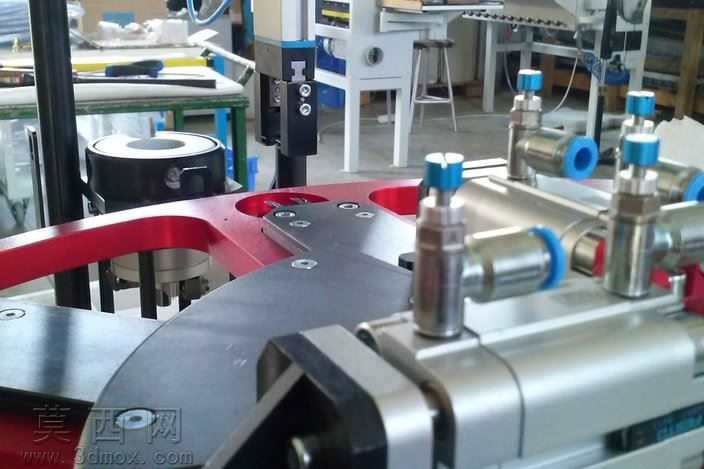

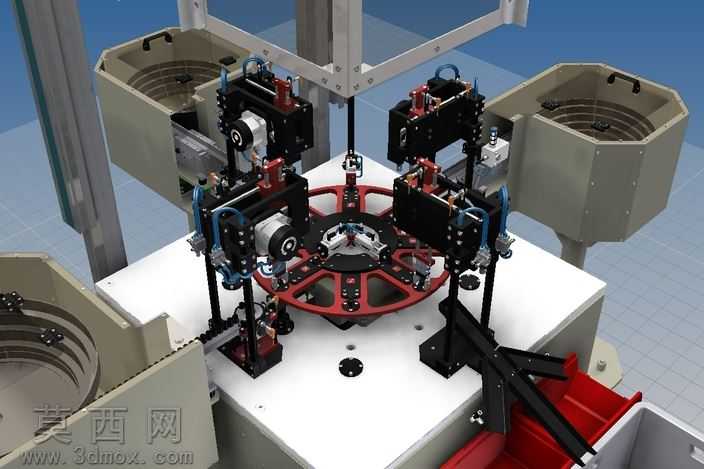

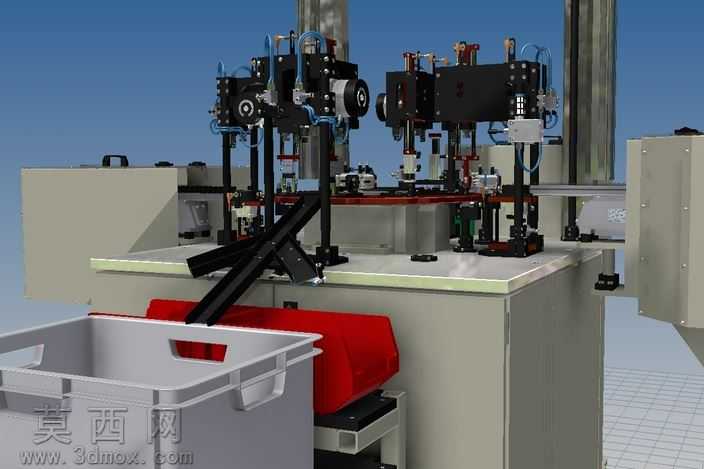

本模型为多工位转盘式SMT贴片作业设备的完整三维结构模型，建模过程严格遵循自动化电子加工设备的实际设计逻辑，对设备各功能模块进行了1:1比例的精细化还原。模型整体采用立式双作业工位搭配中央回转转盘的布局，建模阶段首先完成核心承载基准的搭建：底部安装平板采用加厚钣金材质参数设定，表面预留标准安装孔位用于固定各功能模组，保证整体结构的安装基准统一。中央回转转盘采用辐条式轮盘结构设计，建模时对转盘上的多组工件定位夹具进行了逐一建模，每个夹具的定位槽、夹紧弹片、定位销结构都做了细节还原，可清晰展示工位切换时的工件承载逻辑，转盘中心设置回转驱动连接位，预留与分割器、驱动电机的装配接口，可直观呈现间歇回转的工位切换传动路径。两侧的贴片作业执行模组采用立式立柱支撑结构，建模时还原了模组的层级装配关系：垂直方向的直线导轨滑台用于实现贴片头的上下进给动作，水平方向的微调滑台用于实现贴片位置的精度校准，贴片执行端集成了气动吸嘴组件，配套的蓝色气动管路沿模组支架进行规整布线，管路的走向、接头位置都按照实际气动回路的布置逻辑建模，同时还原了模组上的电磁阀、调压阀等气动控制元件的安装位置与外形结构。两侧的料仓模块采用敞口式箱体结构，建模时还原了料仓内部的料架分隔、待加工元件存放位的结构，可清晰展示上料、贴片、下料的完整作业流程衔接。材质渲染阶段，对不同功能部件做了区分化材质设定：结构安装板、支架类部件采用发黑碳钢材质，表现金属部件的哑光磨砂质感；气动管路采用亮蓝色工程塑料材质，突出气路的辨识度；回转转盘采用红色阳极氧化铝材质，强化核心运动部件的视觉区分；导轨、电机外壳等部件采用亮面金属材质，还原加工件的表面光洁度；安装平台表面采用白色防静电台面材质，模拟工业设备实际作业台面的质感。整体模型装配关系完整，无结构干涉，各运动部件的活动范围预留合理，可直观展示该类转盘式贴片机的工位布局、执行端动作逻辑、各模组的装配配合关系，能够用于电子贴片设备的结构方案验证、作业流程演示以及相关自动化装备的设计参考，清晰呈现了多工位并行作业提升贴片效率的设计思路，通过双作业工位对称布局搭配回转转盘的间歇送料，实现上料、贴片、下料工序的同步并行，有效缩减单工件的作业节拍。
