一字螺丝刀注塑成型模具结构设计

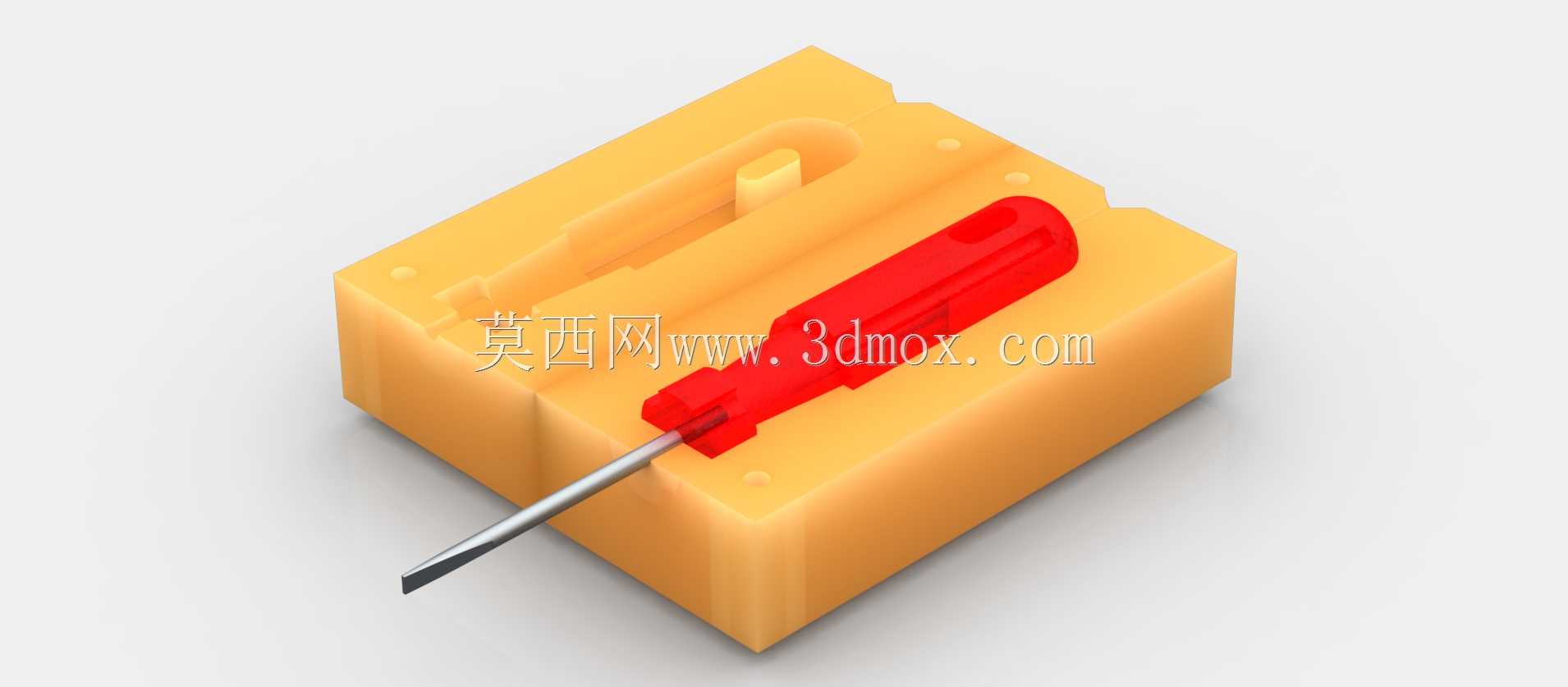

这套模具面向手动一字螺丝刀的批量注塑生产场景，主要适配家用、维修场景常用的小号一字螺丝刀手柄与刀身嵌件一体化注塑工序，在五金工具制造、日用品注塑加工车间的卧式注塑机上即可配套使用，能够稳定完成螺丝刀手柄的包胶成型作业，替代传统的手柄组装工序，大幅提升成品的结构连接强度与生产效率。模具采用一模一腔的布局设计，充分考虑螺丝刀长条形的产品形态，将型腔沿模具长边方向排布，既匹配常规注塑机的开模行程，也能让进胶过程中的熔料流动路径更顺畅，减少填充不足、熔接痕等成型缺陷。模具的型腔部分精准复刻螺丝刀手柄的人体工学曲面，手柄表面的防滑凹槽、尾部的挂孔结构都在型腔中做了对应成型设计，无需后续二次加工即可直接得到符合握持手感的手柄外形；针对螺丝刀的金属刀身嵌件，模具在分型面位置设计了精准的嵌件定位槽，合模前可将金属刀身预先卡入定位槽，合模后定位结构能牢牢固定嵌件位置，避免注塑过程中嵌件偏移、漏胶的问题，保证金属刀身与塑料手柄的同轴度，让成品刀头不会出现歪斜影响使用。模具的整体外形尺寸适配200吨级以内的卧式注塑机安装边界，模架采用标准模坯加工，导柱导套设置在模架四角，合模时的导向精度可达0.02mm，有效避免型腔错位导致的产品飞边问题；浇注系统采用侧浇口进胶，浇口位置设置在手柄尾部非外观面，成型后浇口残留痕迹小，无需大量人工修整即可满足外观要求；冷却回路沿型腔轮廓均匀排布，回路间距控制在15-20mm，能够让成型过程中的模具温度均匀控制在40-60摄氏度区间，将单件产品的成型周期控制在30秒以内，有效提升批量生产的效率。顶出结构采用顶杆+推板组合的方式，针对手柄包紧力较大的位置均匀布置顶杆，顶出过程受力均匀，不会顶伤产品表面，开模后成品可自动脱落，配合机械手可实现全自动无人化生产。这套模具的成型材料适配PP、ABS等常用注塑塑料，生产出的螺丝刀手柄强度高、耐摔耐磨，能够满足日常拆装维修的使用需求，模具结构简单可靠，维护成本低，非常适合中小批量的五金工具生产场景使用。
