污水处理厂工艺管路集成布设结构

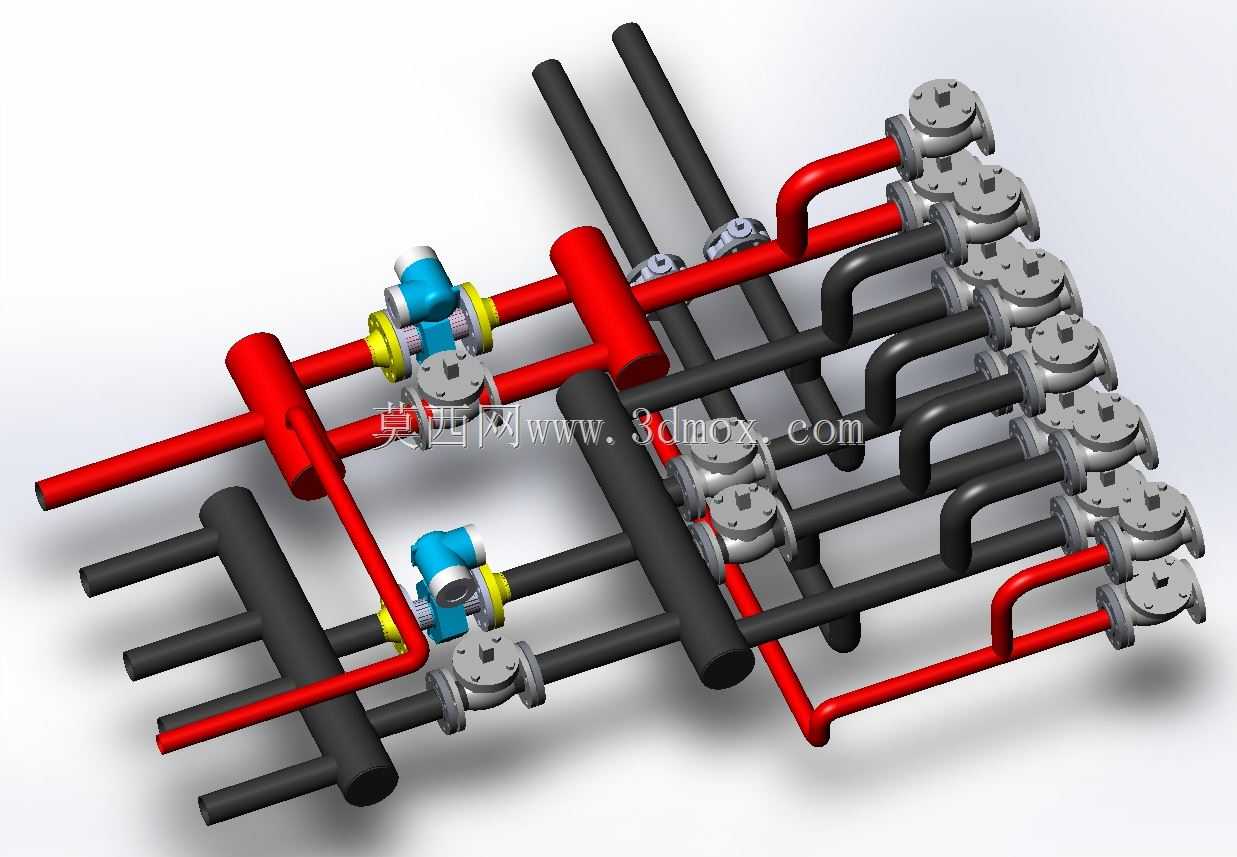

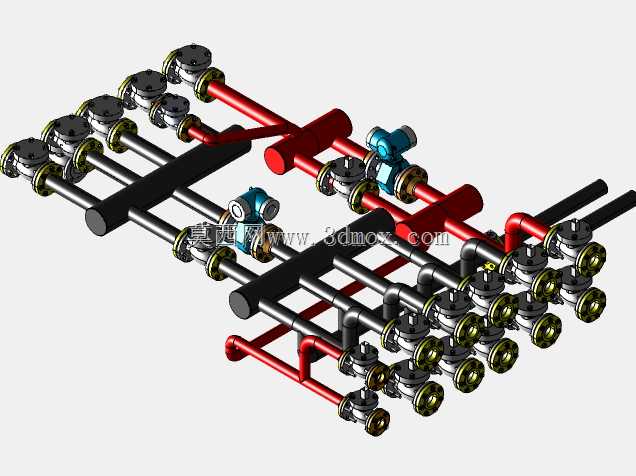

这套管路集成结构主要应用于市政污水处理厂的工艺处理单元段，承担不同处理工序间污水、药剂、回流污泥等介质的输送、分流与通断控制功能，是污水处理工艺系统中衔接各处理池体、加药装置、泵送设备的核心流体输送载体。在实际厂区运行场景中，该管路组可根据工艺调度需求，灵活切换介质流向，实现不同处理单元的独立运行、并联运行或跨线回流，适配污水处理过程中水质波动、负荷调整、设备检修等多种工况的运行要求。从功能特性来看，该结构采用多管路并行排布设计，黑色主管道承担大流量主流体的长距离输送，红色支路管道则负责小流量介质的分流、药剂投加或跨线回流，每条支路上均配置独立的控制阀门，可单独调节支路通断与流量大小，无需关停整个管路系统即可完成单支路的检修维护，大幅提升工艺系统的运行连续性。设计过程中，工程师充分考虑了厂区管廊的安装空间边界，将多组阀门与管路进行集成化排布，在保证各管路间距满足安装操作、后期维护预留空间的前提下，尽可能压缩整体结构的横向与纵向占用尺寸，适配常规污水处理厂管廊的狭窄安装空间，同时管路走向采用直角弯折与平滑弯管结合的方式，既减少流体输送过程中的水头损失，也降低管路内部的淤积风险。结构上主管道采用大通径直管段设计，两端预留标准法兰连接接口，可直接与厂区预埋的主工艺管线对接，支路管道则通过三通、弯头管件与主管道连通，阀门采用法兰式安装结构，与管路连接位置预留足够的螺栓操作空间，后期更换阀门时无需大范围拆解相邻管路。整体安装边界充分考虑了阀门操作手柄的转动空间、管道支吊架的安装位置，避免与厂区其他工艺管线、电缆桥架产生空间干涉，同时管路的排布高度适配日常巡检的操作视线，方便运行人员实时观察阀门状态、排查管路跑冒滴漏问题。
