小型离心式微型抽风鼓风机结构

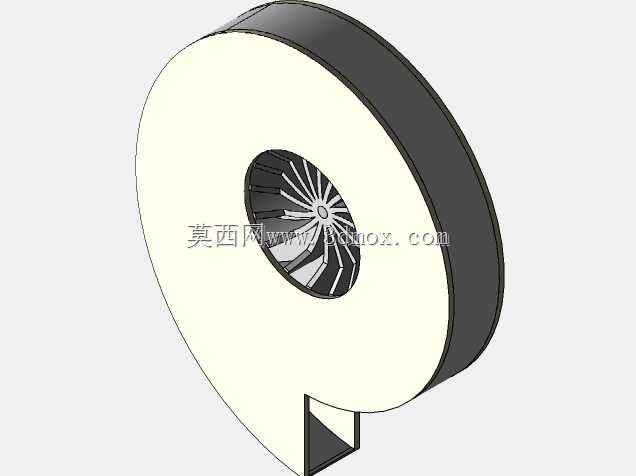

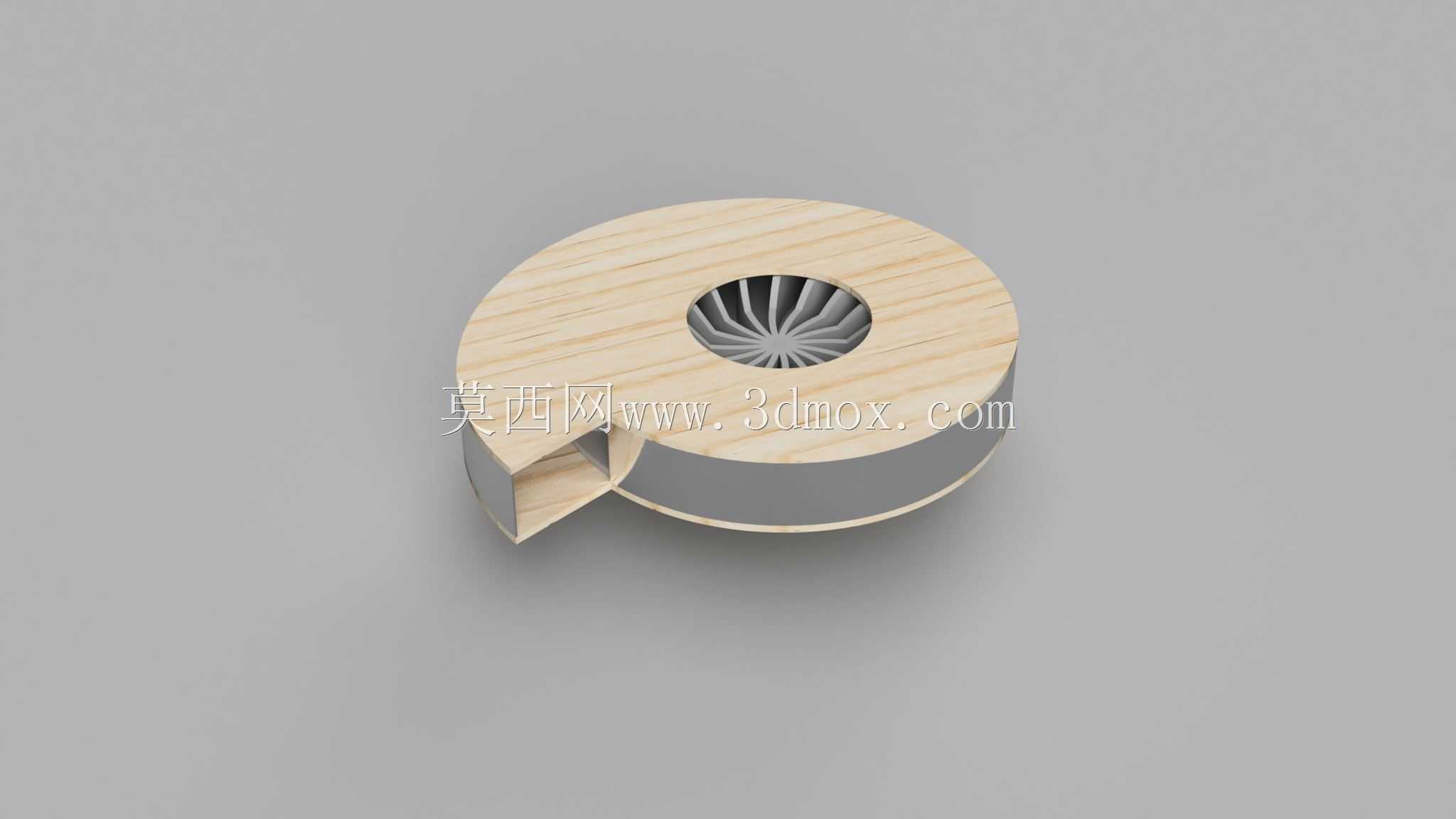

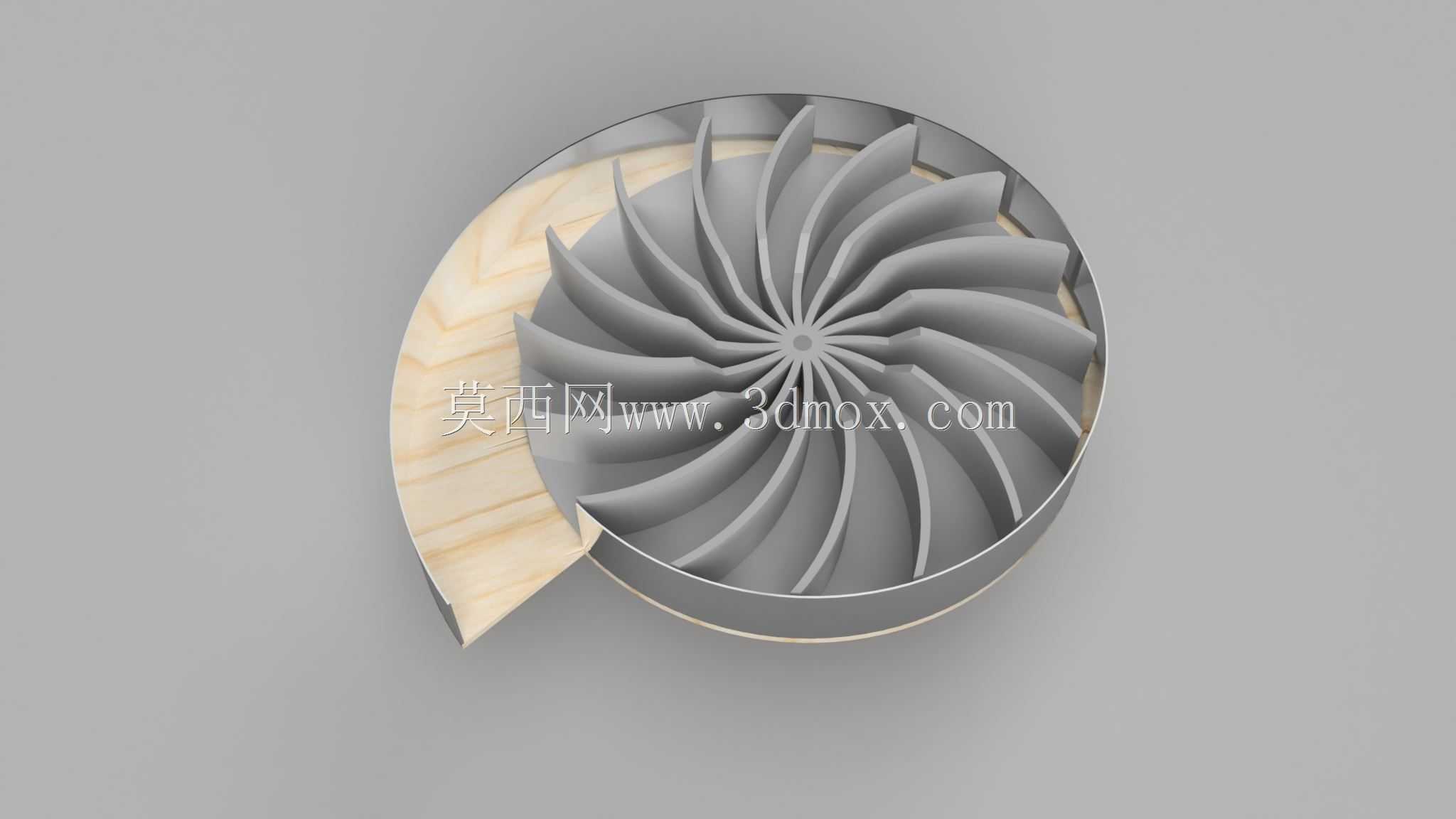

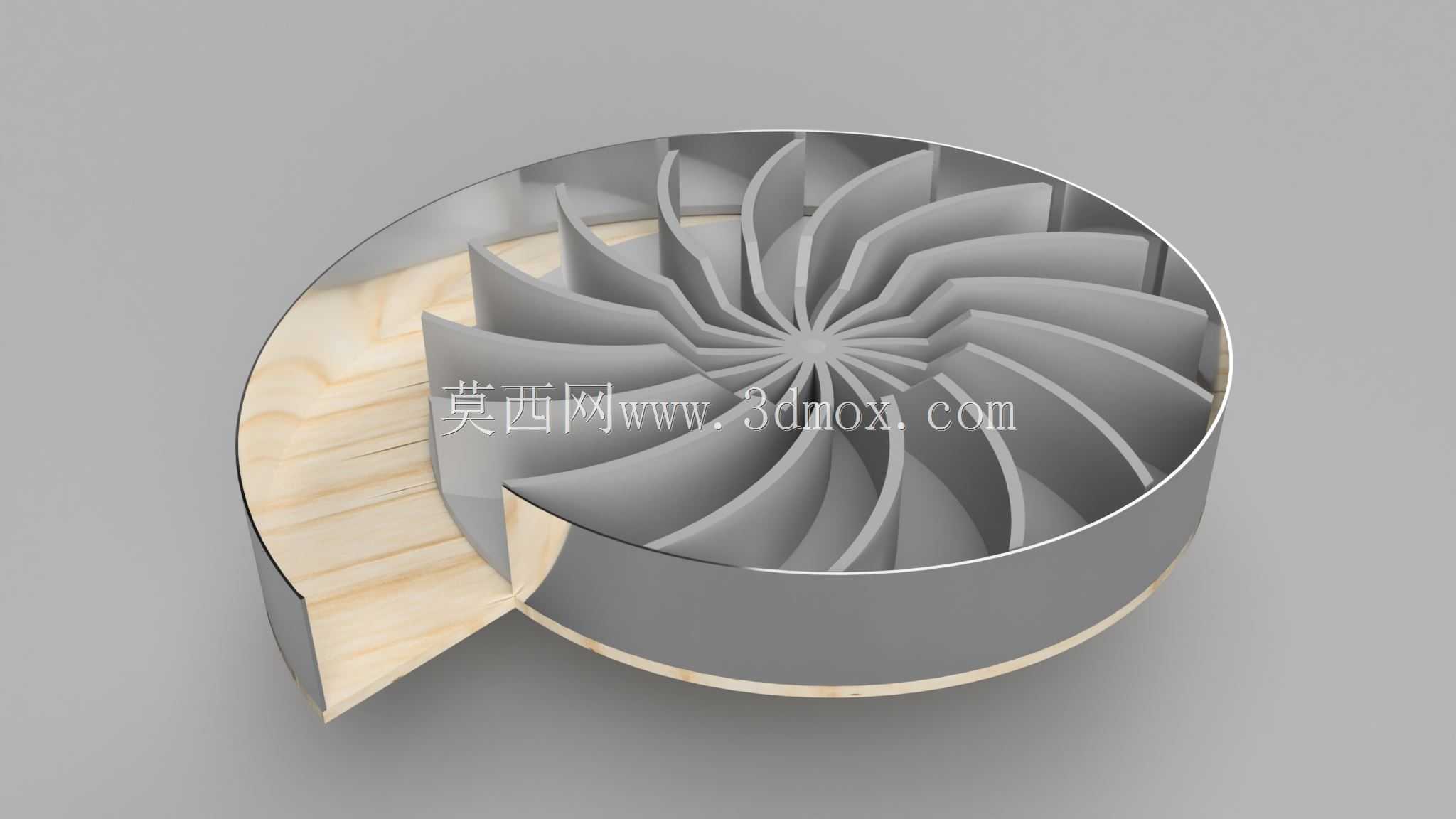

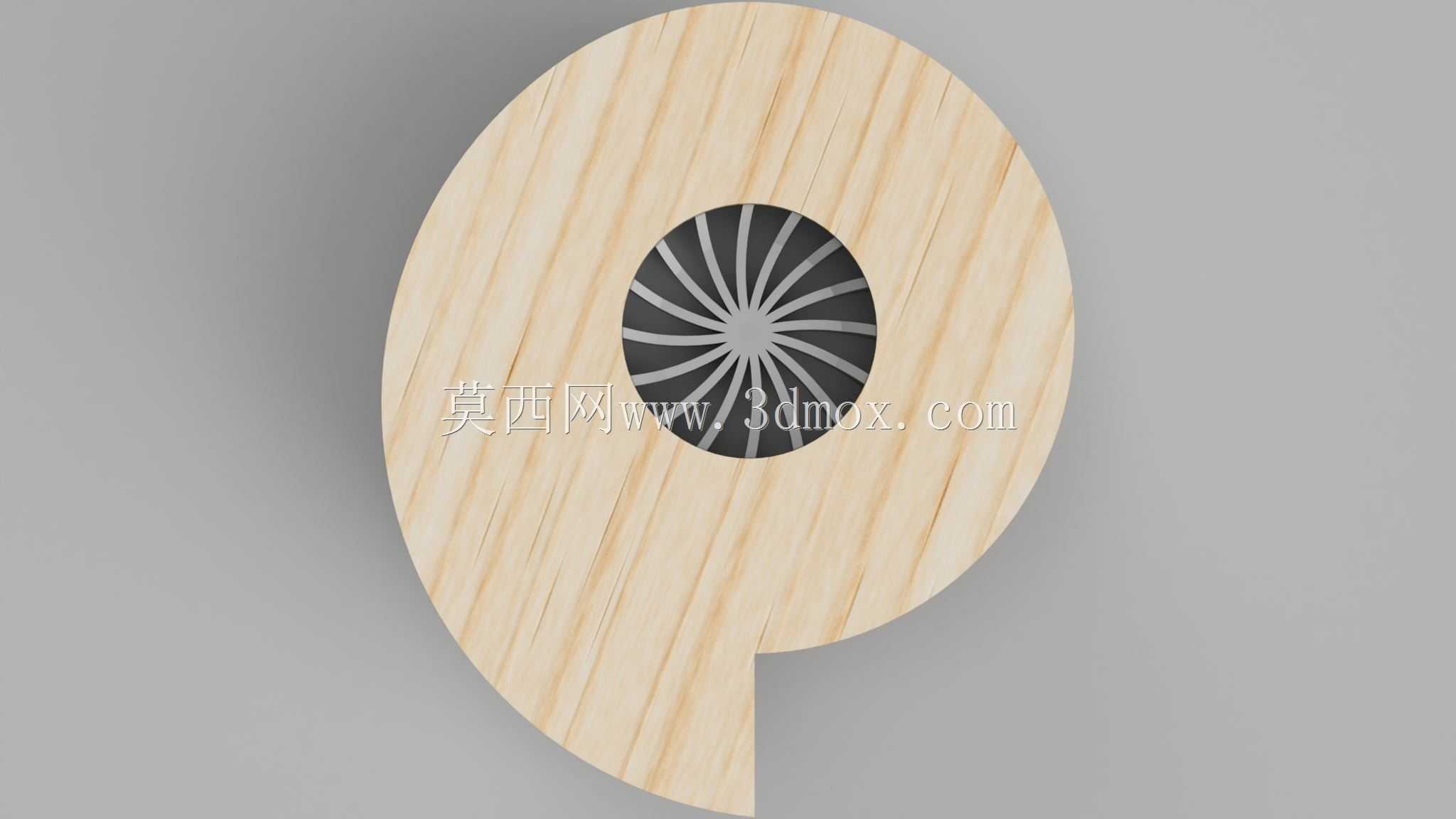

这款微型离心式鼓风抽风装置，主要面向小型加工工位的局部除尘、通风散热场景设计，可适配桌面级数控设备、小型木工打磨台、电子焊接工位这类产尘量不大、安装空间紧凑的作业场景，能够在近距离范围内形成稳定的定向气流，将作业过程中产生的细碎切屑、浮尘、焊接烟雾及时抽排收集，避免粉尘飘散影响加工精度、污染作业环境，也可用于小型电子设备、精密模组的局部散热送风，在狭小安装空间内实现可靠的气流输送。从功能特性来看，该装置采用单进风离心式叶轮结构，区别于普通轴流风扇的直吹送风模式，气流沿叶轮轴向进入蜗壳流道后，通过径向排布的后倾式叶片获得动能，再经切向布置的出风口导出，能够在较小的体积下实现更高的风压输出，克服短距离通风管路、简易过滤层的风阻，保证抽排送风的效率，叶轮叶片采用等弧度渐变曲面设计，能够减少气流在叶道内的涡流损耗，降低运转过程中的气动噪音，适配小型工位对低噪音作业的需求。在设计思路上，整体结构采用扁平化圆形布局，主体外壳为等直径圆柱蜗壳结构，进风侧直接开放对接作业区域，出风口采用平直切向延伸结构，无需额外设计复杂的变径流道，既简化了整体结构，也能让气流沿蜗壳内壁顺畅导出，减少流道突变带来的风压损失；叶轮与外壳之间预留了均匀的微小间隙，既避免运转过程中出现刮蹭干涉，也能减少间隙处的气流回流，提升容积效率，外壳侧边的出风口采用矩形截面设计，可直接对接常规的柔性通风软管，无需额外定制转接头，降低现场安装的适配成本。从安装边界来看，整体为薄型圆盘结构，轴向厚度远小于常规同风量离心风机，可直接贴装在设备侧壁、工位台面板下方等狭窄空间内，安装时仅需预留对应直径的圆形安装位，以及出风口侧的软管接驳空间即可，无需占用过多的作业台面有效区域；装置的进风面完全开放，安装时需注意进风侧与作业区域之间不要设置遮挡物，保证气流能够顺畅进入叶轮腔室，出风口接驳管路时需避免过度弯折，减少管路风阻对抽排效果的影响，整体结构无复杂易损部件，日常仅需定期清理叶轮附着的积尘即可维持稳定运转，非常适合小型作业场景的低成本通风除尘需求。
