三叶曲面螺旋桨风机风叶结构设计

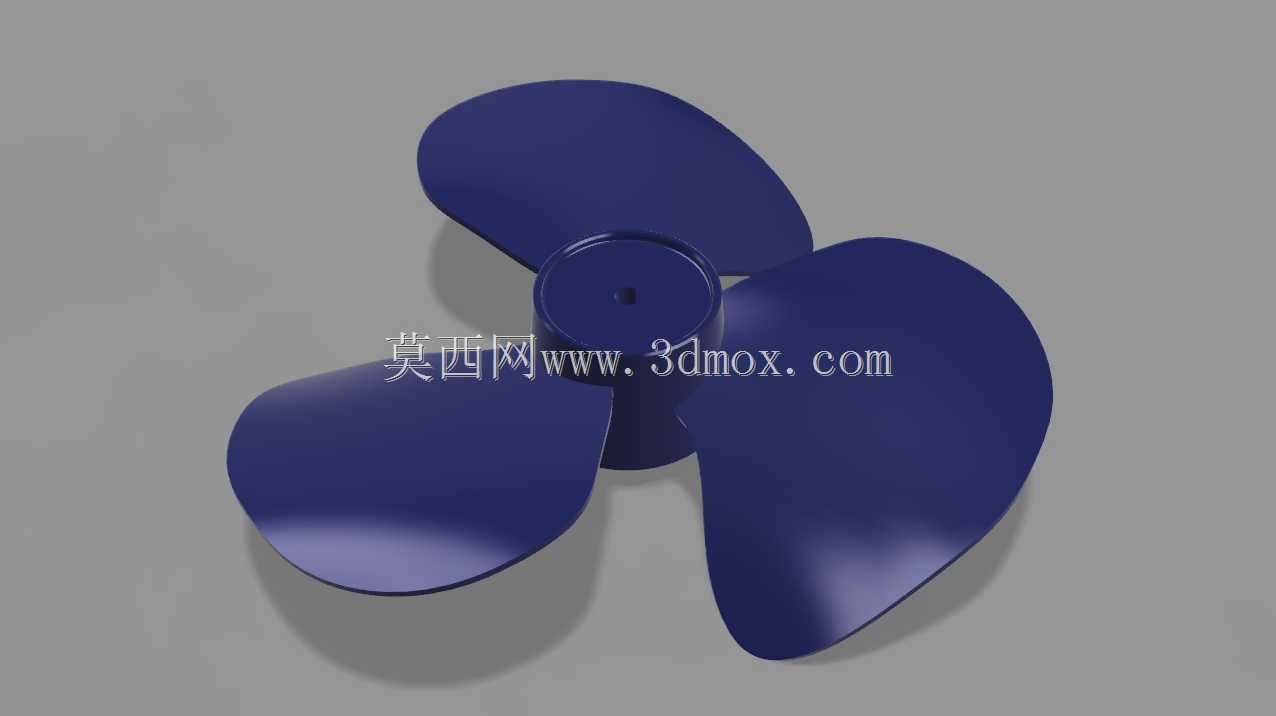

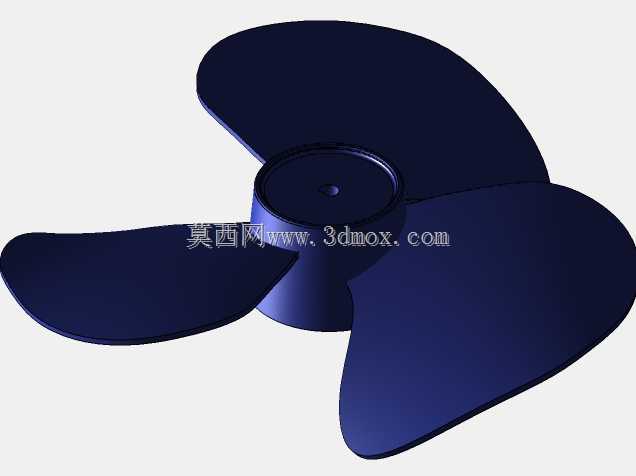

这款三叶螺旋桨风叶是轴流通风设备的核心做功部件，主要应用在民用落地扇、台扇、工业岗位送风机、小型设备散热排风、低空小型无人飞行器动力推进等场景中，承担着将电机转轴的旋转机械能转化为空气定向流动动能的核心作用，直接决定通风或推进场景下的风量、风压、运转噪音与能效表现。从设计思路来看，这款风叶采用等距变曲率的三维曲面构型，三个叶片沿中心轮毂周向120度均匀分布，这种对称排布方式能够让叶片旋转时的离心力实现自平衡，大幅降低运转过程中的径向振动，减少对电机轴承的额外冲击载荷，延长整套转动系统的使用寿命。叶片的曲面从叶根到叶梢采用渐进式扭角设计，叶根位置扭角更大，适配靠近轮毂处较低的线速度，保证根部区域也能有效切割空气避免气流紊流，叶梢位置扭角逐步收窄，匹配更高的旋转线速度，减少叶梢位置的气流涡旋损失，既能够提升风能利用效率，也能降低涡旋带来的气动噪音。中心轮毂采用带中心安装孔的圆柱构型，安装孔与电机输出轴采用间隙配合的公差设计，装配时可通过顶丝或者轴端挡圈实现轴向与周向的固定，轮毂与叶片的衔接位置做了大圆角过渡处理，能够分散叶片旋转时传递到轮毂的交变应力，避免长期运转出现应力集中导致的叶片断裂问题。从安装边界来看，这款风叶的整体径向尺寸适配常规小功率通风设备的安装空间，轴向厚度较薄，不会占用过多的风道纵深空间，安装时仅需保证叶梢与外围风罩的径向间隙均匀，避免运转过程中出现擦碰，同时要保证安装后风叶的端面跳动量控制在合理区间，避免运转出现抖动。叶片表面做了光滑的曲面过渡处理，没有明显的棱角与凸起，能够减少空气流动时的摩擦阻力，让气流沿叶片曲面平滑导向轴向流出，在相同转速下能够输出更稳定的定向气流，同时降低气流与叶片表面摩擦产生的高频噪音。在实际使用场景中，这款风叶的曲面构型能够在较低转速下实现不错的送风距离，适合对噪音控制有要求的民用通风场景，也可适配小型散热设备的排风需求，对称的三叶结构也让风叶的动平衡调校难度更低，量产时的一致性更容易保证，能够降低生产环节的调校成本。
